前言

此前有尝试过使用Matlab Tsai原理标定珞石工业机械臂,效果不是很好,也没有找到原因在哪里。终于来了北京实验室可以用UR5e在ROS框架下使用easy_handeye标定了,十分简洁哈哈哈哈哈


提示:以下是内容严重参考链接:https://zhuanlan.zhihu.com/p/92339362
十分感谢前人大佬的分享

0. 手眼标定原理

参考大佬深入浅出的解释

重点:

  • Eye-to-hand 眼在手外:标定的是相机坐标系相对于机器人基座坐标系的位姿
  • Eye-in-hand 眼在手上:标定的是相机坐标系相对于机器人工具坐标系的位姿
  • 自己总结的标定原则
    • 确定哪些是已知的?哪些是未知的?哪些是变化的?哪些是不变的?哪些是需要求解的?哪些是不需要求解的?
    • 标定的是未知且不变的 TF(Transformation)
    • 恒等式关系
      • eye-to-hand:相机坐标系 <> 机器人基座坐标系(未知,不变,需要求解)
      • eye-in-hand:Marker坐标系 <> 机器人基座坐标系(未知,不变,不需要求解)

1. 安装相应依赖驱动库

# 创建catkin_workspace
mkdir calibration_catkin_workspace
cd calibration_catkin_workspace
mkdir src
cd src# 下载机械臂驱动
git clone https://github.com/UniversalRobots/Universal_Robots_ROS_Driver.git Universal_Robots_ROS_Driver
git clone -b calibration_devel https://github.com/fmauch/universal_robot.git fmauch_universal_robot
# aruco
git clone -b noetic-devel https://github.com/pal-robotics/aruco_ros.git
# vision_visp
git clone -b noetic-devel https://github.com/lagadic/vision_visp.git
# easy_hand_eye
git clone https://github.com/IFL-CAMP/easy_handeye# 下载依赖
cd ..
sudo apt update
rosdep update
rosdep install --from-paths src --ignore-src -y
# empy
pip install empy
# pyqt
pip install PyQt5# 编译
catkin_make
# 切换环境
source ./devel/setup.bash

2. 开始标定(eye on/to hand)

2.1 标定Launch文件设置

标定过程需启动 ur5 机械臂的相关节点,realsense 节点,aruco 节点,easy_handeye 节点,可以写一个 launch 文件同时启动上述节点,也可以分别启动。easy_handeye 包中给出了用一个 launch 文件实现的示例,在如下的目录中:
xxx/easy_handeye/docs/example_launch/ur5_kinect_calibration.launch
在示例下修改,easy_handeye/easy_handeye/launch/中新建launch文件eye_on_hand_calibration.launch,内容如下:


```cpp
```cpp
<launch><arg name="namespace_prefix" default="ur5_realsense_handeyecalibration" /><arg name="robot_ip" doc="The IP address of the UR5 robot" /><arg name="marker_size" doc="Size of the ArUco marker used, in meters" default="0.1" /><arg name="marker_id" doc="The ID of the ArUco marker used" default="571"/><!-- 1. start the Realsense435 --><include file="$(find realsense2_camera)/launch/rs_camera.launch" /><!-- 2. start ArUco --><node name="aruco_tracker" pkg="aruco_ros" type="single"><remap from="/camera_info" to="/camera/color/camera_info" /><remap from="/image" to="/camera/color/image_raw" /><param name="image_is_rectified" value="true"/><param name="marker_size"        value="$(arg marker_size)"/><param name="marker_id"          value="$(arg marker_id)"/><param name="reference_frame"    value="camera_color_frame"/><param name="camera_frame"       value="camera_color_frame"/><param name="marker_frame"       value="camera_marker" /></node><!-- 3. start the robot --><include file="$(find ur_robot_driver)/launch/ur5e_bringup.launch"><arg name="robot_ip" value="101.6.64.35" /></include><include file="$(find ur5e_moveit_config)/launch/ur5e_moveit_planning_execution.launch"></include><!-- 4. start easy_handeye --><include file="$(find easy_handeye)/launch/calibrate.launch" ><arg name="namespace_prefix" value="$(arg namespace_prefix)" /><arg name="eye_on_hand" value="true" /><arg name="tracking_base_frame" value="camera_color_frame" /><arg name="tracking_marker_frame" value="camera_marker" /><arg name="robot_base_frame" value="base" /><arg name="robot_effector_frame" value="tool0_controller" /><arg name="freehand_robot_movement" value="false" /><arg name="robot_velocity_scaling" value="0.5" /><arg name="robot_acceleration_scaling" value="0.2" /></include></launch>

几个需要注意的地方:

  • <1>为启动相机节点
  • <2>启动aruco_ros节点,需要提前打印标定纸,网站
    • 注:Dictionary 一定要选 Original ArUco;Marker ID 和 Marker size 自选,在launch 文件中做相应的修改;打印时,要选择原始大小,否则要测量一下打印出来的真实大小。
  • <3>UR5e节点,设计连接IP并开启moveit路径规划
  • <4>easy_handeye节点
    • eye_on_hand的参数值为true则代表眼在手上
    • tracking_base_frame为相机坐标系camera_color_frame
    • robot_base_frame为机器人基坐标系,示例中为base_link,前辈避坑改为了base【未验证】
    • robot_effector_frame是工具坐标系,使用了robotiq,在示教器中定义了该夹具,为tool0_controller

2.2 开始标定

  1. 启动launch文件,如果正常会弹出三个界面(rviz和两个弹窗)
roslaunch easy_handeye eye_on_hand_calibration.launch
  1. 在rviz中添加image,topic选择result方便观察标定板位置
  2. 手动调节机械臂,使 aruco 二维码移动至相机视野中心处附近,作为 home config。在界面 3 中,点击 check starting pose,若检查成功,界面会出现: 0/17,ready to start
  3. 界面 3 中依次点击 Next Pose,Plan,Execute,机械臂会移动至新的位置,若二维码在相机视野范围内,且能检测成功,则进行下一步
  4. 界面 2 中点击 Take Sample,若 Samples 对话框中出现有效信息,说明第一个点标定成功
  5. 重复执行步骤 2 和步骤 3,直至 17 个点全部标定完毕
  6. 界面 2 中点击 Compute,则 Result 对话框中会出现结果
  7. 界面 2 中 Save,会将结果保存为一个 YAML 文件,路径为 ~/.ros/easy_handeye

2.3 发布tf验证

easy_handeye 功能包提供了 publish.launch 文件,可以将标定好的 TF 发布出
注:要修改 “namespace_prefix” 参数,与眼在手外标定 launch 文件中的 “namespace_prefix” 一致,这样才能找到标定好的 YAML 文件,并且同样修改eye_on_hand为True

<?xml version="1.0"?>
<launch><arg name="eye_on_hand" doc="eye-on-hand instead of eye-on-base" default="true"/><arg name="namespace_prefix" default="ur5_realsense_handeyecalibration" /><arg if="$(arg eye_on_hand)" name="namespace" value="$(arg namespace_prefix)_eye_on_hand" /><arg unless="$(arg eye_on_hand)" name="namespace" value="$(arg namespace_prefix)_eye_on_base" /><!--it is possible to override the link names saved in the yaml file in case of name clashes, for example--><arg if="$(arg eye_on_hand)" name="robot_effector_frame" default="" /><arg unless="$(arg eye_on_hand)" name="robot_base_frame" default="" /><arg name="tracking_base_frame" default="" /><arg name="inverse" default="false" /><!--publish hand-eye calibration--><group ns="$(arg namespace)"><param name="eye_on_hand" value="$(arg eye_on_hand)" /><param unless="$(arg eye_on_hand)" name="robot_base_frame" value="$(arg robot_base_frame)" /><param if="$(arg eye_on_hand)" name="robot_effector_frame" value="$(arg robot_effector_frame)" /><param name="tracking_base_frame" value="$(arg tracking_base_frame)" /><param name="inverse" value="$(arg inverse)" /><node name="$(anon handeye_publisher)" pkg="easy_handeye" type="publish.py" output="screen"/></group>
</launch>

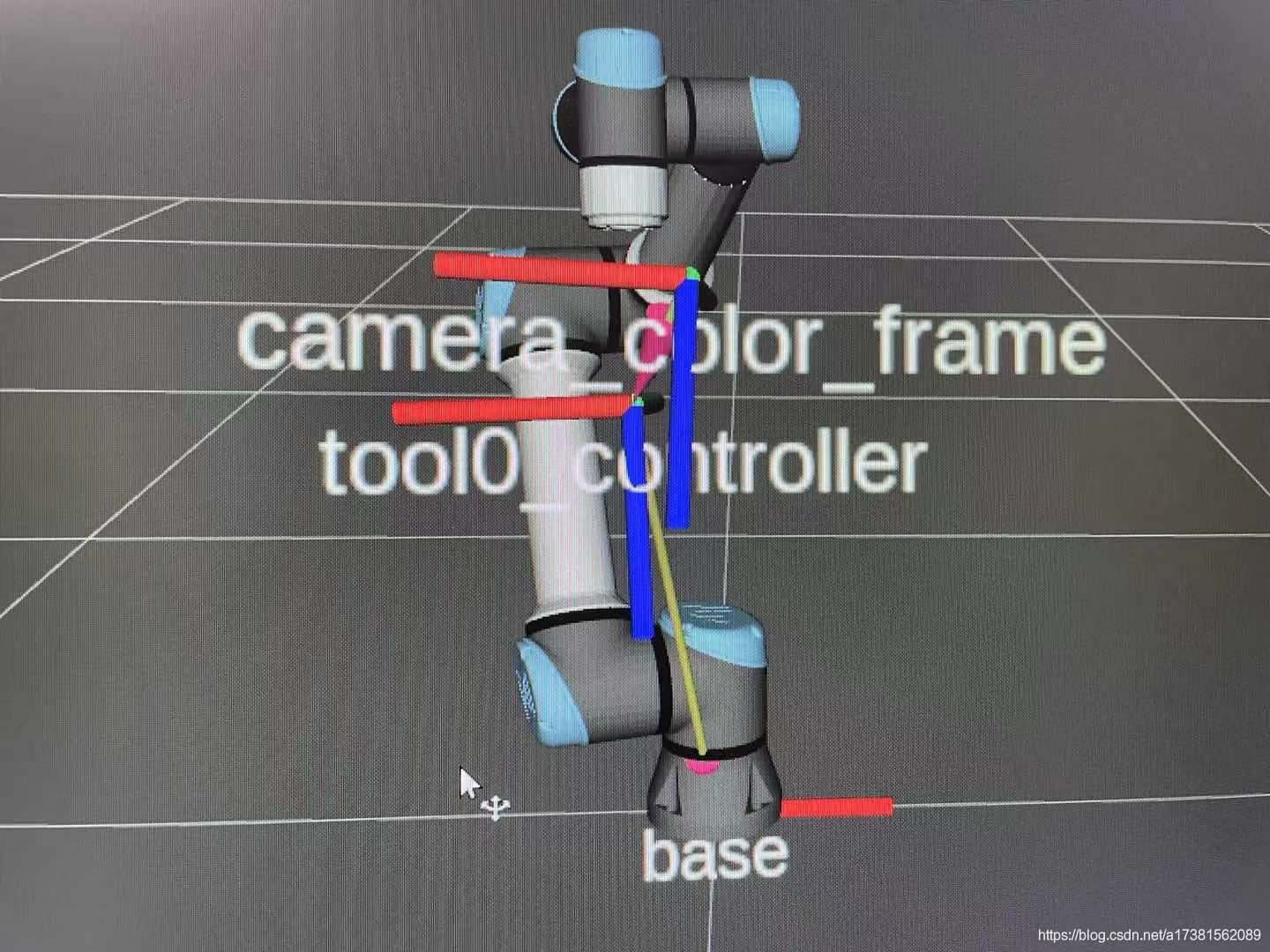

标定结果TF发布如下:可以看出二者还是有一些旋转角度,平移自不用说,至于精度如何,后面有时间看能不能测试一下。
在这里插入图片描述

# 开启 publish.luanch 文件,以眼在手上为例
roslaunch easy_handeye publish.launch# 查看 TF(改成自己的工具坐标系与相机坐标系)
rosrun tf tf_echo /tool0_controller /camera_color_frame

在这里插入图片描述

Question

尝试标定相机和tool0(而非tool0_controller),tool0即末端法兰,结果误差很大,在旋转角度上明显不对,不知道原因

在这里插入图片描述在这里插入图片描述

参考:
https://zhuanlan.zhihu.com/p/33441113
https://zhuanlan.zhihu.com/p/63757762
https://blog.csdn.net/txy12029047/article/details/99323620
https://blog.csdn.net/ecH0o0/article/details/95245858
https://zhuanlan.zhihu.com/p/92339362
