经典卷积神经网络总结：Inception v1\v2\v3\v4、ResNet、ResNext、DenseNet、SENet等

---

本文为总结今年来的卷积神经网络，主要按照时间线和方法类似程度的顺序总结。

开篇先前说下概要，然后展开详细介绍，主要是在densenet、resnext、senet这三个网络上介绍，前面的一系列网络大概讲一下思想。

1、时间轴

时间	团队	论文
2014.09	google	Inception v1
2015.02	google	Inception v2
2015.12	google	Inception v3
2016.02	google	Inception v4
时间	团队	论文
2015.12	microsoft	ResNet
2016.11	UCSD & Facebook	ResNext
时间	团队	论文
2016.08	CORNELL & Tsinghua & Facebook	DenseNet
2017.09	momenta	SENet

2、关于模型改进的一些个人总结

1. 扩展网络深度，如resnet结构；
2. 扩展网络宽度，如inception结构；
3. 扩展cardinality，如resnext结构；
4. 使用3x3卷积核替换5x5\7x7卷积核；
5. 分解卷积核，nxn->1xn,nx1，减少模型参数；
6. 上面方法进行排列组合；
7. attention结构，用在batch、channel、pixel上；

---

Inception系列

1、Inception v1

论文链接：https://arxiv.org/pdf/1409.4842.pdf

1.1 核心思想

传统网络都是通过层的叠加，增加网络深度，这篇论文提出从网络宽度上改进，通过concat操作，将经过不同kernel尺度的feature map进行concat，增加网络对尺度的适应性、增加网络的宽度，提高了网络内部资源的利用率。

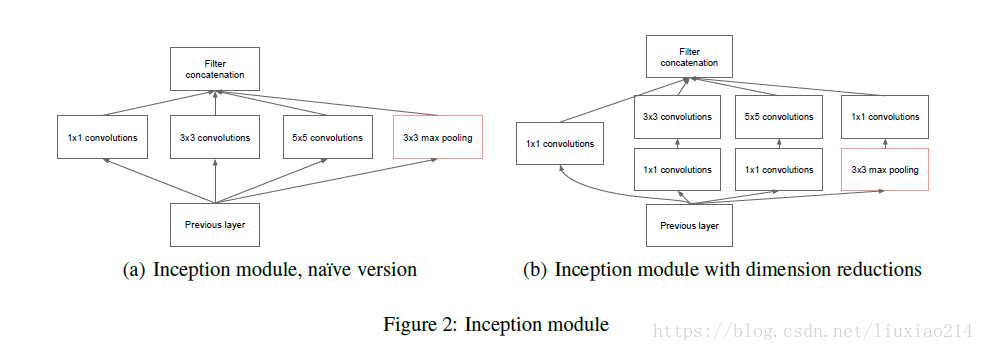

inception block结构如下图所示：

网络中除了添加inception block之外，还使用global average pooling代替了全连接层，可以减少参数量，保留显著特征，降低特征维度。

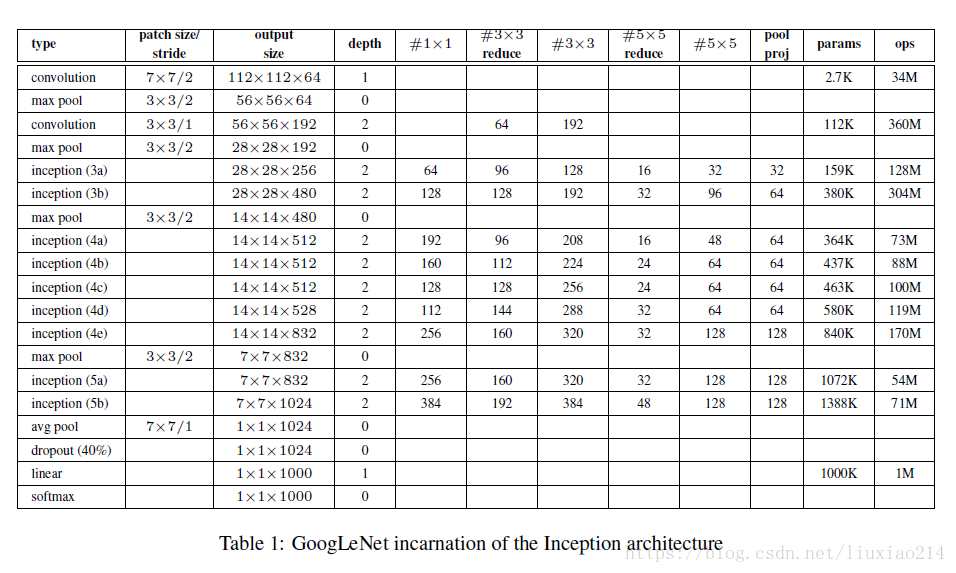

1.2 网络结构

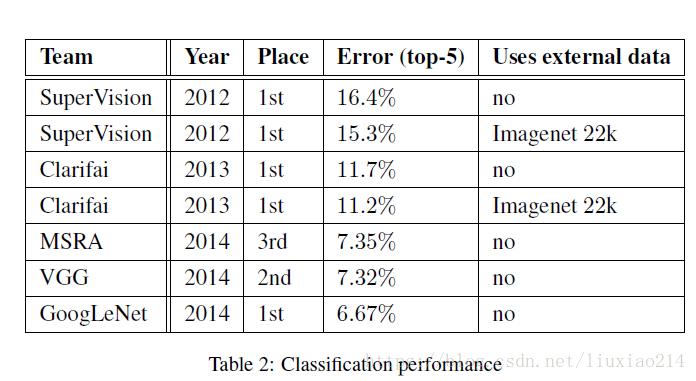

1.3 实验结果

参考链接：

2、Inception v2

论文链接：https://arxiv.org/pdf/1502.03167.pdf

1.1 核心思想

首次提出BN层，减少Internal Covariate Shift，具体BN层的解释可以参考以前的博客，将每一次一个batch中的数据分布控制在均值为0，方差为1。

1.2 网络结构

就是添加了BN层

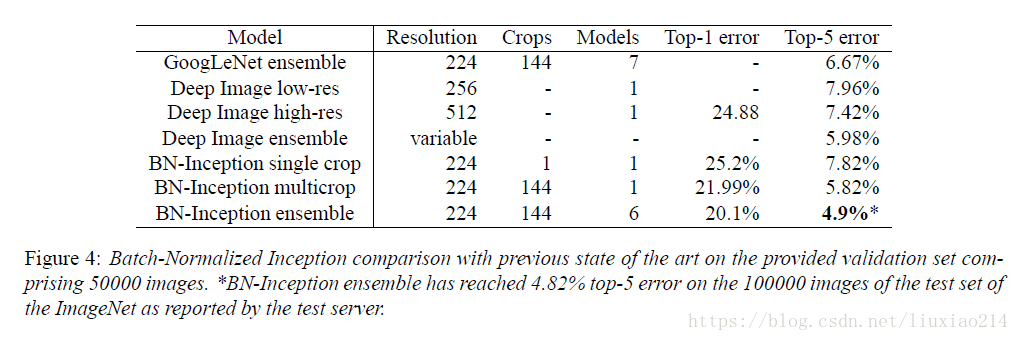

1.3 实验结果

参考链接：

3、Inception v3

论文链接：https://arxiv.org/pdf/1512.00567.pdf

1.1 核心思想

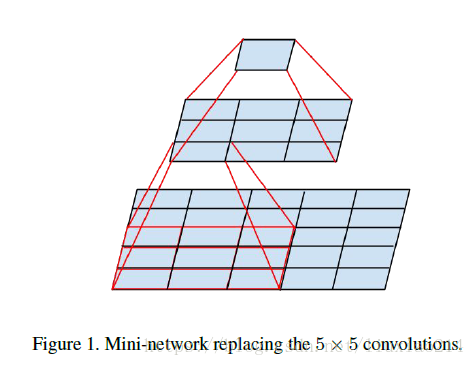

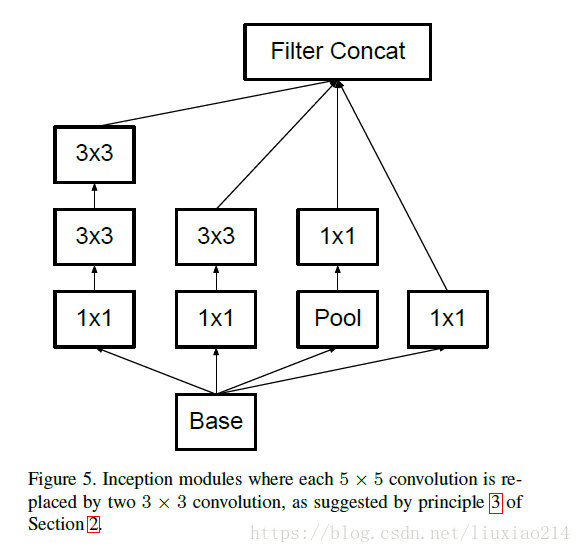

1、卷积核进行分解：使用两个3x3卷积核代替5x5卷积核，三个3x3卷积核代替7x7卷积核，减少参数量，加快计算。（两个3x3与一个5x5作用是一样的，其感受野都是5）

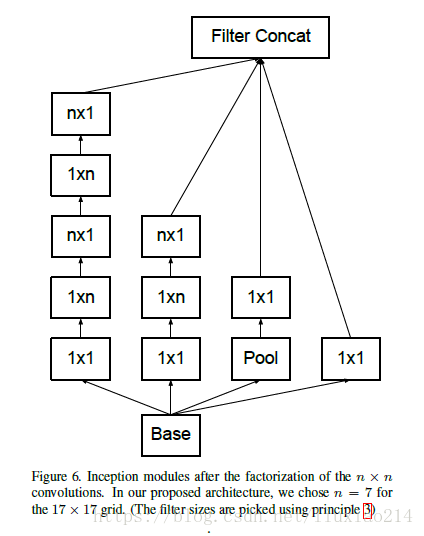

2、进一步将nxn卷积核分解为1xn和nx1卷积核；

3、减少feature map的size，增加channel数；

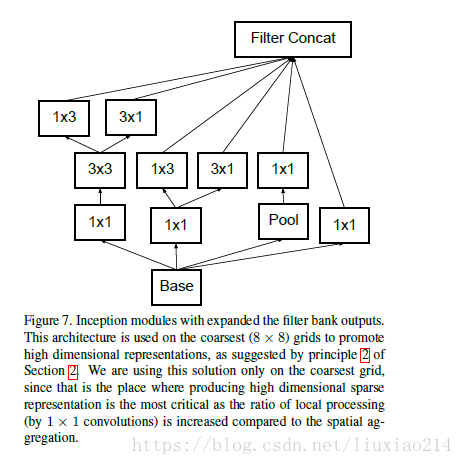

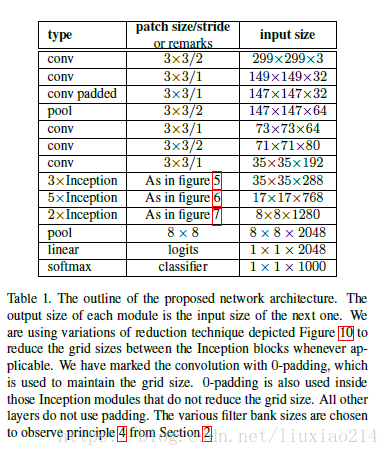

1.2 网络结构

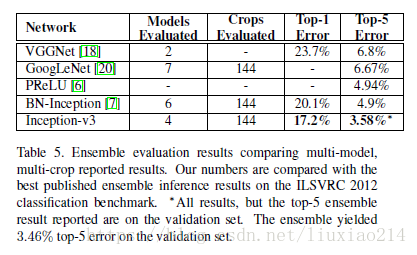

1.3 实验结果

参考链接：https://www.cnblogs.com/eniac1946/p/8669937.html

4、Inception v4

论文链接：https://arxiv.org/pdf/1602.07261.pdf

1.1 核心思想

基于inception v3的基础上，引入残差结构，提出了inception-resnet-v1和inception-resnet-v2，并修改inception模块提出了inception v4结构。基于inception v4的网络实验发现在不引入残差结构的基础上也能达到和inception-resnet-v2结构相似的结果，从而认为何凯明等人认为的：“要想得到深度卷积网络必须使用残差结构”这一观点是不完全正确的。

1.2 网络结构

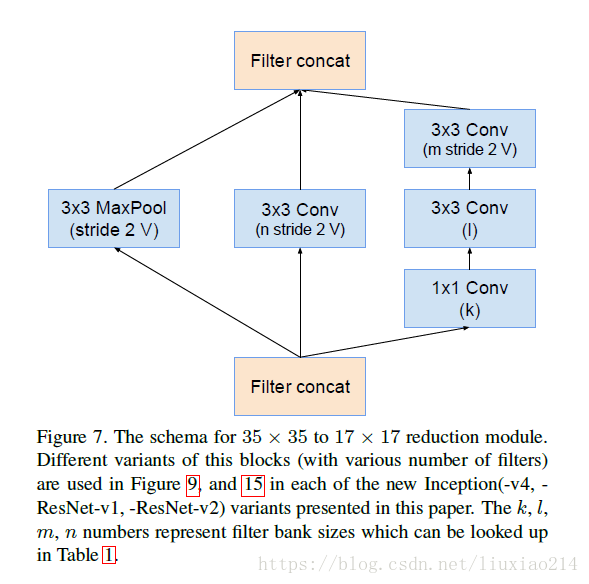

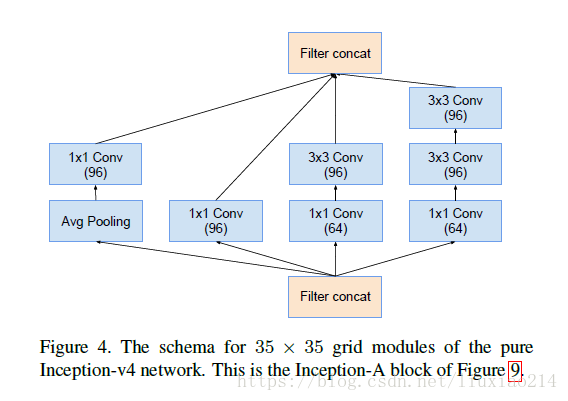

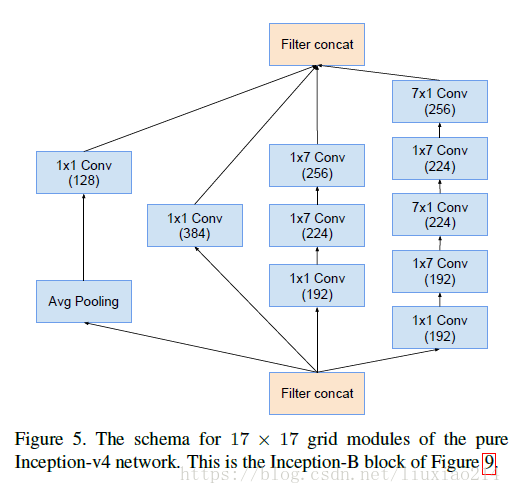

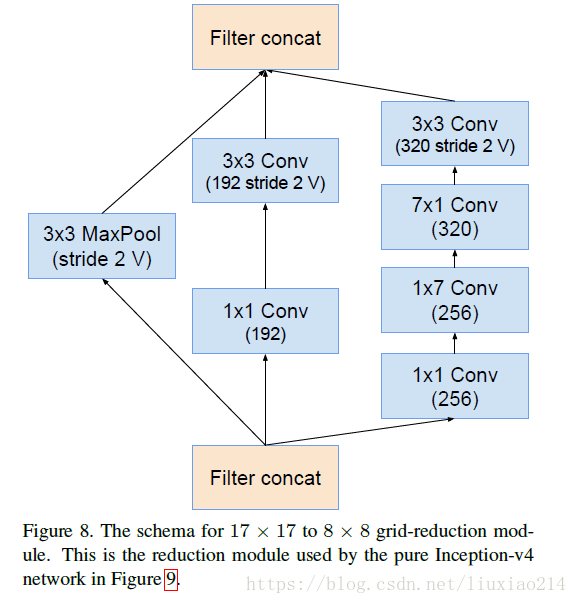

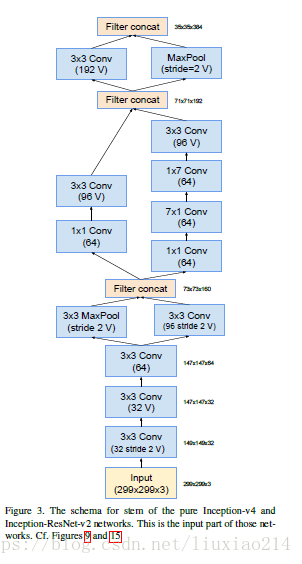

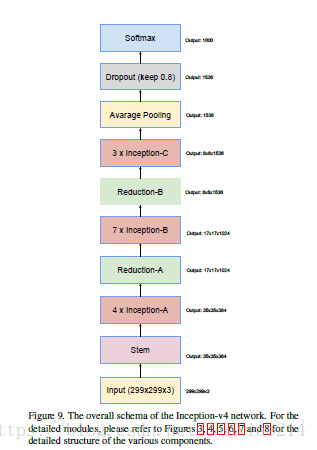

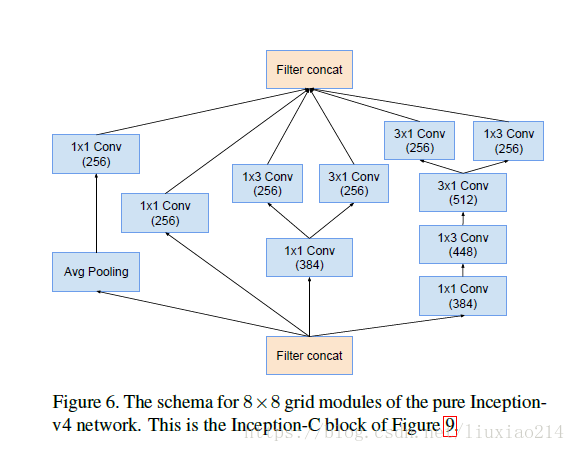

1.2.1 Inception-v4

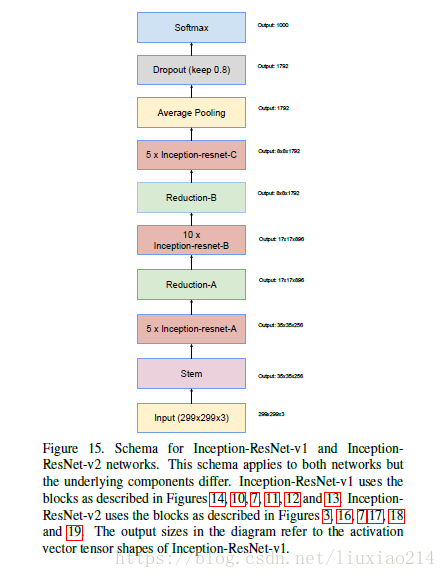

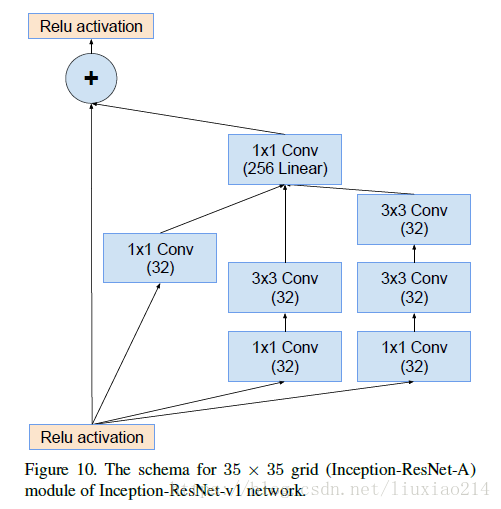

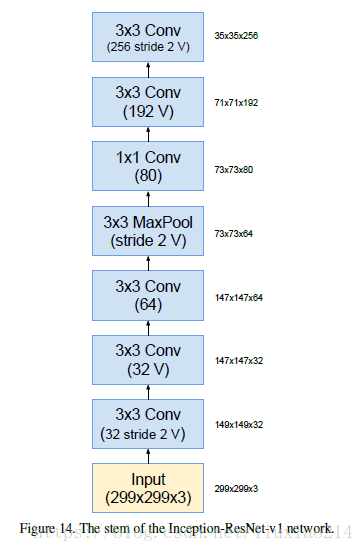

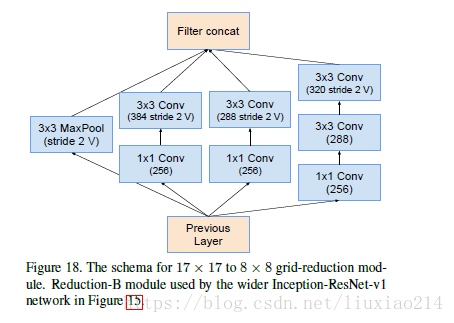

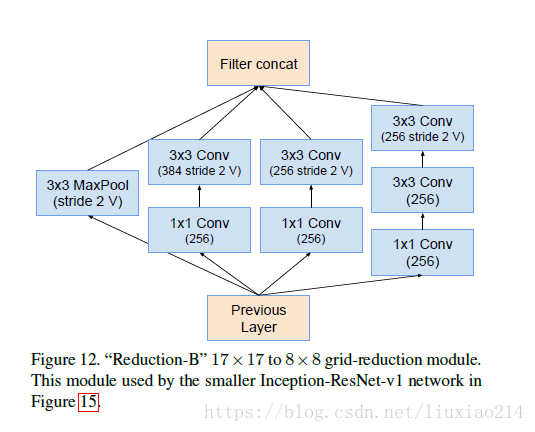

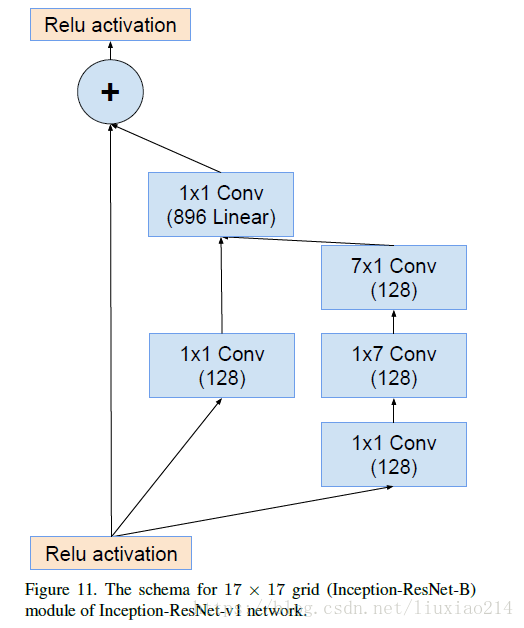

1.2.2 Inception-resnet-v1

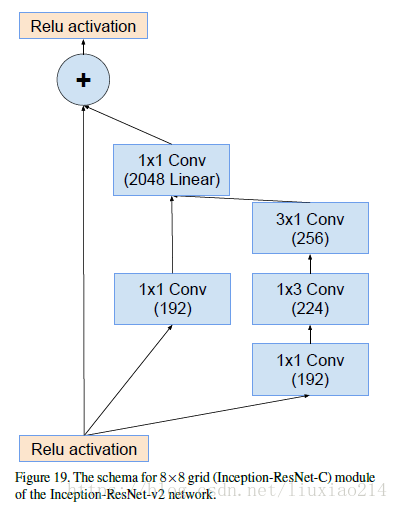

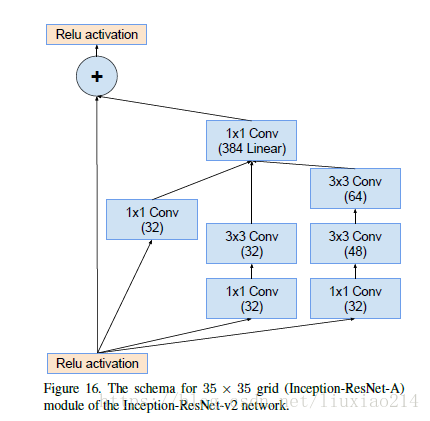

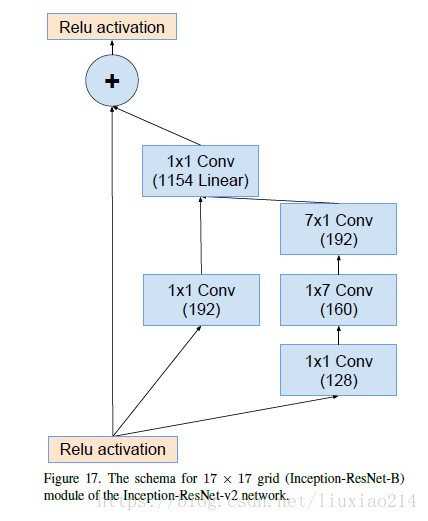

1.2.3 Inception-resnet-v2

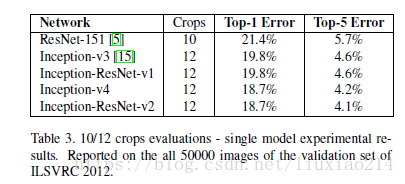

1.3 实验结果

• 在inception-resnet-v1与inception v3的对比中，inception-resnet-v1虽然训练速度更快，不过最后结果有那么一丢丢的差于inception v3；
• 在inception-resnet-v2与inception v4的对比中，inception-resnet-v2的训练速度更块，而且结果比inception v4也更好一点。所以最后胜出的就是inception-resnet-v2。

参考链接：

1、https://www.cnblogs.com/shouhuxianjian/p/7786760.html

2、https://blog.csdn.net/loveliuzz/article/details/79135583

ResNet系列

5、ResNet

论文链接：https://arxiv.org/pdf/1512.03385v1.pdf

1.1 核心思想

第一次提出残差结构，主要解决两个问题

• 梯度消失
• 随着网络深度增加，性能没有提升反而有所下降

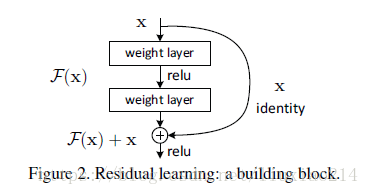

如下图，本来要学习H(x)，现在转换为F(x)+x，二者效果相同，但是优化难度下降，并且因为多了一个x，使得求导时总有1，避免了梯度消失问题。

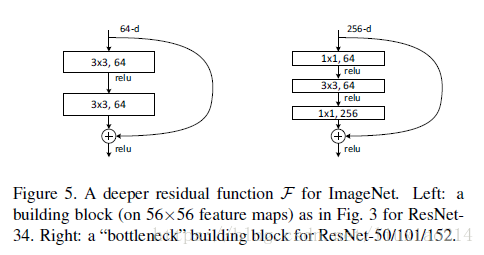

进一步拓展残差结构：

1.2 网络结构

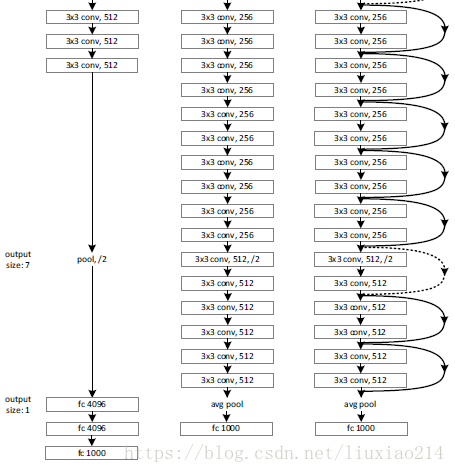

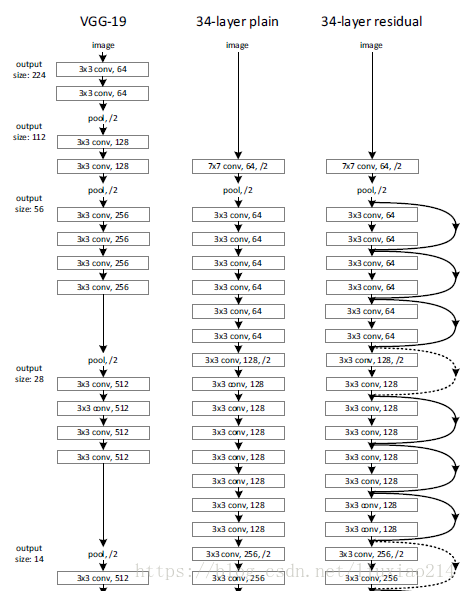

1、首先是vgg网络、plain 网络和残差网络的结构比较；

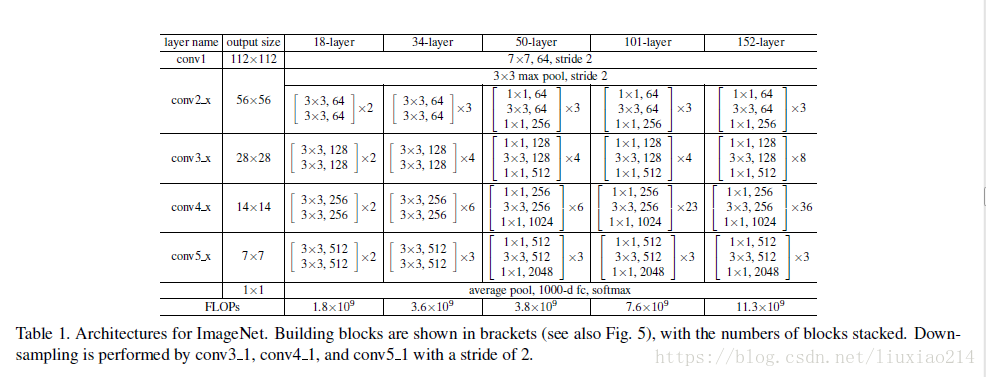

2、本文中的网络结构

1.3 实验结果

参考链接：

6、ResNext

论文链接：：https://arxiv.org/pdf/1611.05431.pdf

6.1 核心思想

主要是采用了VGG堆叠思想和Inception的split-transform-merge思想，在不增加参数复杂度的前提下提高准确率。

对比于之前提高准确率的方法，大都是在depth和width上改进，本文提出一种新的方式，命名为cardinality，基数。即得到上一次feature map后，假设cardinality=32，则取32组1x1卷积核，每组4个，分别进行卷积，得到32组feature map，然后再分别进行3x3卷积，最后再通过1x1卷积把通道数还原回来。

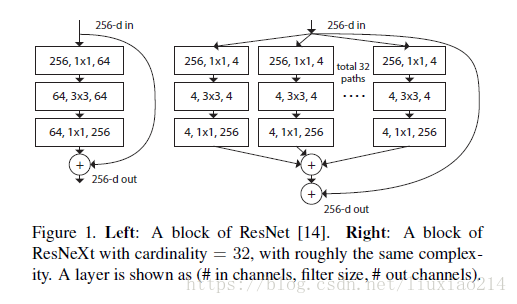

具体残差结构如下所示：

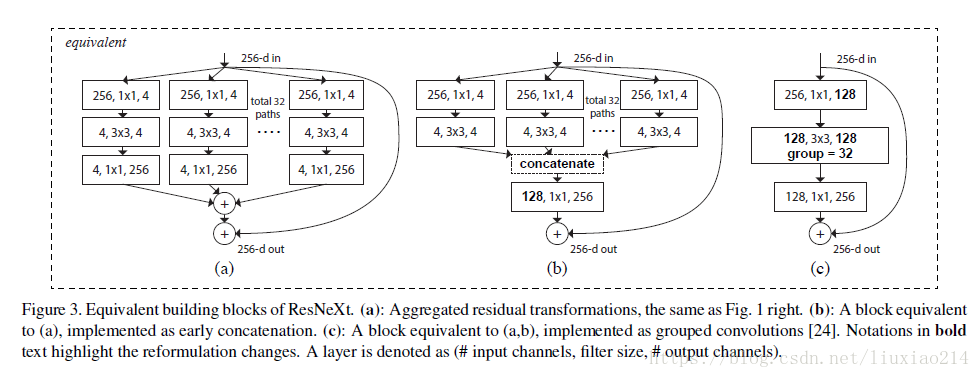

上图右图中可以进行变体，下图中这三种结构是完全相等的，

• 图A就是上面所说的结构；
• 图B是在3x3卷积后进行了concat，然后再通过统一的1x1卷积操作，这个有点类似于inception-resnet；
• C图结构更简洁且速度更快。采用组卷积。采用32个group，每个group的输入输出的通道数都是4；

6.2 网络结构

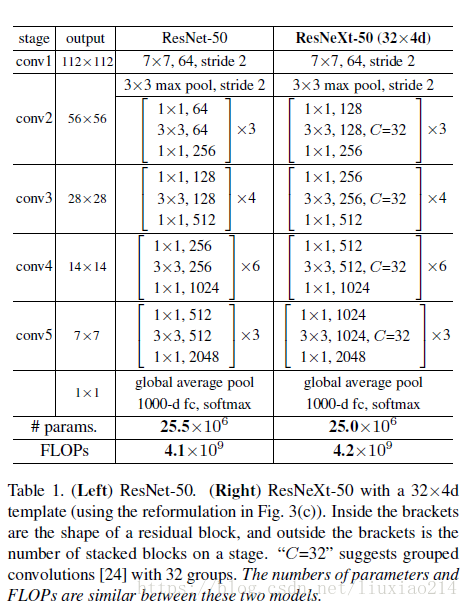

1、网络结构

resnext与resnet50/101参数量差不多，但是准确率却提升了。

6.3 实验结果

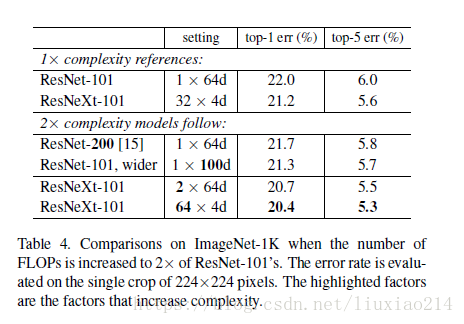

增加Cardinality和增加深度或宽度的对比实验，证明增加Cardinality确实效果比较好。

参考链接：https://blog.csdn.net/u014380165/article/details/71667916

其他

7、DenseNet

论文链接：https://arxiv.org/pdf/1608.06993.pdf

7.1 核心思想

densenet紧接着在resnet之后提出，结合了resnet的思想。网络改进除了像resnet和inception在深度和宽度上做文章外，densenet通过利用feature来减少参数的同时提高效果，对feature进行有效利用并加强feature的传递。

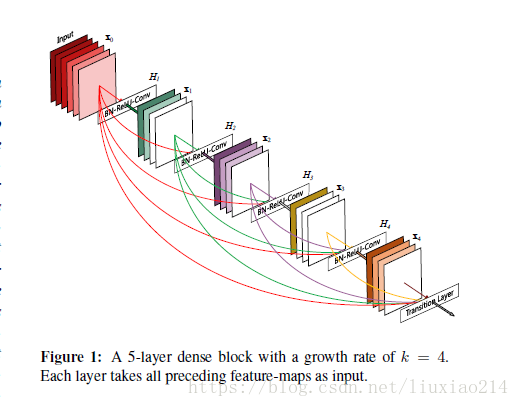

主要思想是将每一层都与后面的层连接起来，如果一个网络中有L层，那么会有L(L+1)/2个连接，具体连接如下图所示：

引用参考链接中的一段话：

DenseNet的一个优点是网络更窄，参数更少，很大一部分原因得益于这种dense block的设计，后面有提到在dense block中每个卷积层的输出feature map的数量都很小（小于100），而不是像其他网络一样动不动就几百上千的宽度。同时这种连接方式使得特征和梯度的传递更加有效，网络也就更加容易训练。原文的一句话非常喜欢：Each layer has direct access to the gradients from the loss function and the original input signal, leading to an implicit deep supervision.直接解释了为什么这个网络的效果会很好。前面提到过梯度消失问题在网络深度越深的时候越容易出现，原因就是输入信息和梯度信息在很多层之间传递导致的，而现在这种dense connection相当于每一层都直接连接input和loss，因此就可以减轻梯度消失现象，这样更深网络不是问题。另外作者还观察到这种dense connection有正则化的效果，因此对于过拟合有一定的抑制作用，博主认为是因为参数减少了（后面会介绍为什么参数会减少），所以过拟合现象减轻。

给出resnet和resnext两个结构的公式比较：

resnet：前一层经过非线性变换后与前一层相加得到本层的结果。

densenet：前n层所有的结果进行concat，然后再进行非线性转换。

为了保证feature map的channel不会太大，而且size要保持统一才能concat，将上述作为一个dense block，每个block之间通过池化层相连。

7.2 网络结构

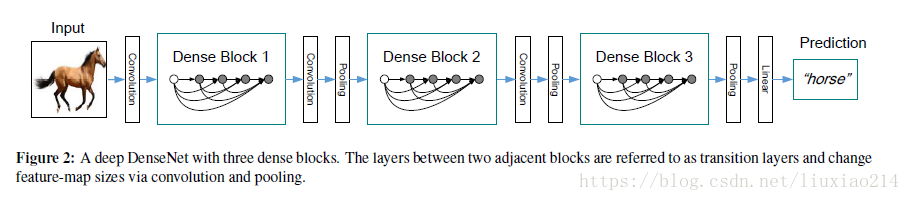

1、引入dense block后的结构图

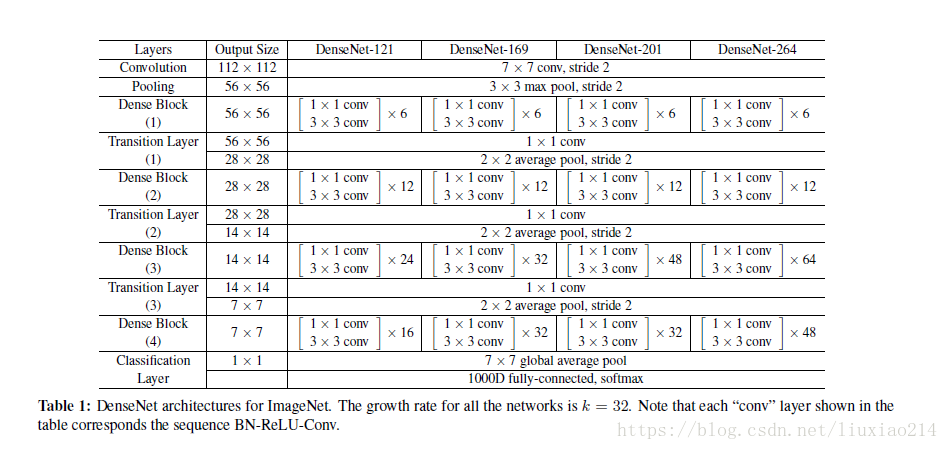

2、网络结构，图中k表示每个dense block中每层输出的feature map个数

3、bottleneck layer和translation layer

此外，在dense block中引入bottleneck layer，即卷积3x3前增加1x1卷积，以此来减少feature map数量。结构为：

BN -> Relu -> Conv 1x1 -> BN -> Relu -> Conv 3x3

由于feature map通道数量可能还是很大，在每个dense block之间，增加了translation layer，通过1x1卷积核来实现。

BN -> Relu -> Conv 1x1 -> Pooling

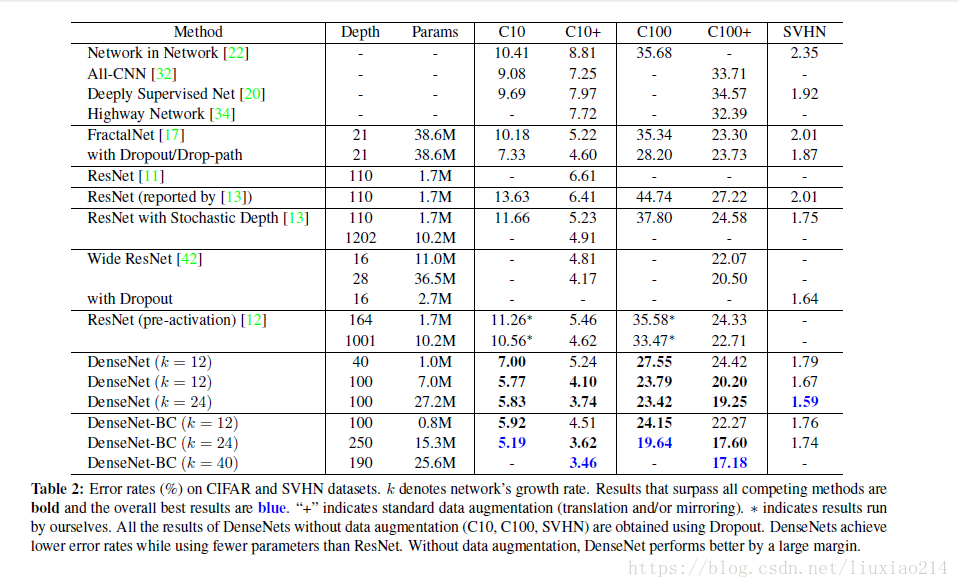

7.3 实验结果

参考链接：https://blog.csdn.net/u014380165/article/details/75142664

8、SENet

论文链接：https://arxiv.org/pdf/1709.01507.pdf

8.1 核心思想

从特征通道之间的关系入手，对特征通道之间的关系进行建模表示，根据重要程度增强有用的特征、抑制没有用的特征。

个人感觉像是在通道上做权重，类似于通道上的attention。

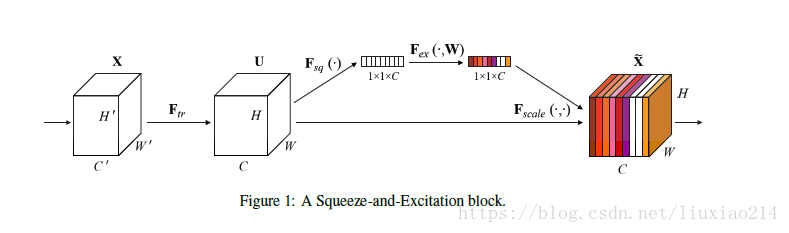

主要分为两个过程，如下图所示，squeeze挤压和excitation激励。

8.1.1 Squeeze

如下图所示，对通道进行了挤压，即通过全局平均池化，将shape为[H, W, C]的feature map变为[1, 1, C]。

顺着空间维度来进行特征压缩，将每个二维的特征通道变成一个实数，这个实数某种程度上具有全局的感受野，并且输出的维度和输入的特征通道数相匹配。它表征着在特征通道上响应的全局分布，而且使得靠近输入的层也可以获得全局的感受野，这一点在很多任务中都是非常有用的。

8.1.2 Excitation

得到挤压后的feature map后，进行激励，使用sigmoid函数。。

首先通过一个全连接层进行降维，即如下公式中的W1z，然后经过relu激活函数。即δ(W1z)，再经过全连接进行升维，即W2(δ(W1z))，然后通过sigmoid进行权重激活。

它是一个类似于循环神经网络中门的机制。通过参数 w 来为每个特征通道生成权重，其中参数 w 被学习用来显式地建模特征通道间的相关性。

8.1.3 Reweight

最后通过scale相乘，得到se block的结果。

将 Excitation 的输出的权重看做是进过特征选择后的每个特征通道的重要性，然后通过乘法逐通道加权到先前的特征上，完成在通道维度上的对原始特征的重标定。

8.1.4 se block

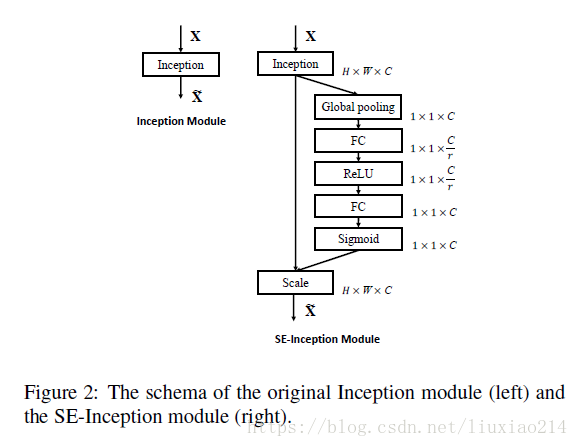

block结构图如下所示：

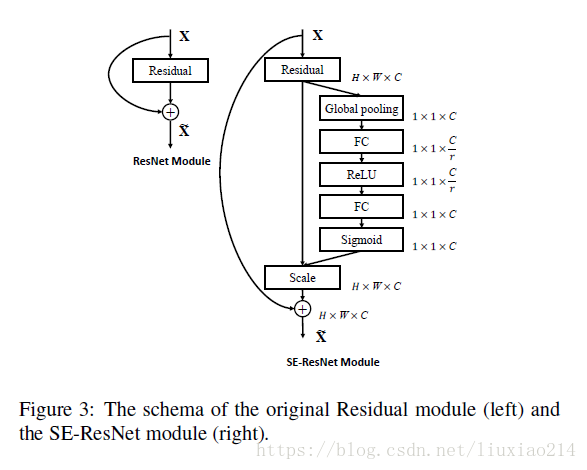

进一步，变为残差se block，

8.2 网络结构

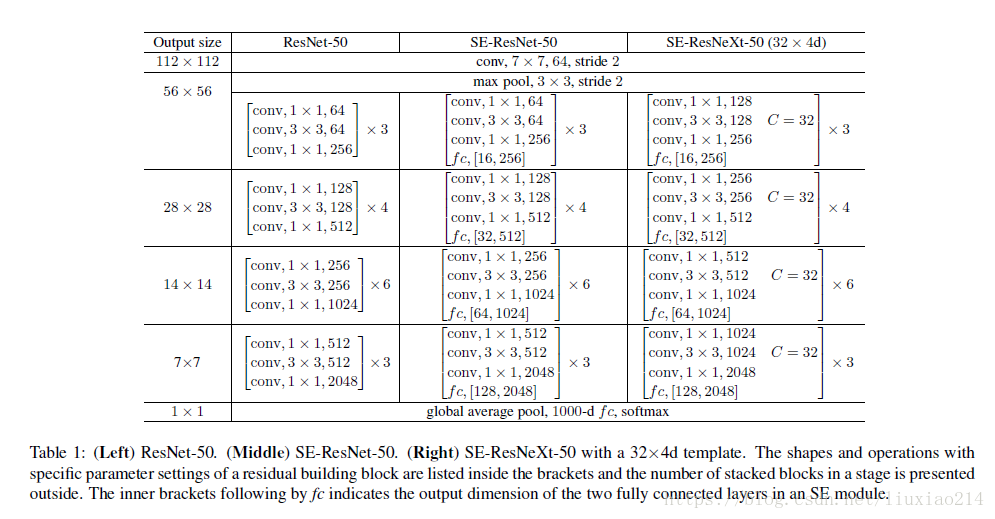

整个网路结构如下图所示：分别为resnet-50，se-resnet-50，se-resnext-50；

8.3 实验结果

在主流网络上进行了复现，并加了se block结构后进行了比较。

参考链接：

1、https://blog.csdn.net/xjz18298268521/article/details/79078551

2、http://www.sohu.com/a/161633191_465975
