「Unity3D」UGUI Text <quad/> 使用详解:一种实现图文混排的策略

2024-04-16 17:58

本文主要是介绍「Unity3D」UGUI Text <quad/> 使用详解:一种实现图文混排的策略,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

首先,我们看一下官方说明。

This is only useful for text meshes and renders an image inline with
the text.

关键词在于:text meshesimage inline ——这说明,<quad/>设计是用在TextMesh而不是Text,并且它是一个文本内嵌图片,即可以自动图文混排

其次,看一下官方例子。

<quad material=1 size=20 x=0.1 y=0.1 width=0.5 height=0.5>

This selects the material at position in the renderer’s material array
and sets the height of the image to 20 pixels.

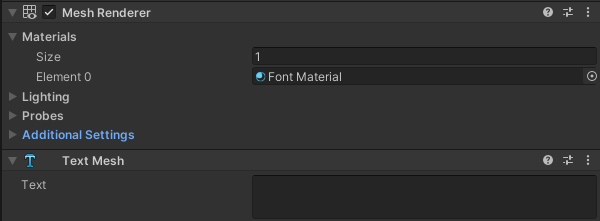

  • material——是TextMesh对应MeshRenderMaterials数组的索引。
  • size——是图片的像素高度
    在这里插入图片描述

The rectangular area of image starts at given by the x, y, width and height values, which are all given as a fraction of the unscaled width and height of the texture.

  • x,y——是图片在texture上的百分比偏移,如果texture是一个纹理集合,上面有很多表情,就可以用xy偏移到其中任意一个表情。
  • width——是图片显示宽度的百分比缩放,即:显示宽度 = size * width。也就是说,width越大,图片显示宽度越大,反之越小。
<quad material=1 size=0300 width=2    height=1 />
<quad material=1 size=0300 width=1    height=1 />
<quad material=1 size=0300 width=0.5  height=1 />

在这里插入图片描述

  • height——是图片显示高度的缩放百分比,即:图片显示高度 = 实际高度 / height。也就是说,height越大,图片显示高度越小,反之越大。
<quad material=1 size=0300 width=1  height=2/>
<quad material=1 size=0300 width=1  height=1/>
<quad material=1 size=0300 width=1  height=0.5/>

在这里插入图片描述
因此,我们可以看出:像素宽度 = size * (width / height)。也就是说,只要width和height保持1:1,像素宽度就不变,同时width越大显示宽度越大,height越大显示高度越小,反之width越小显示宽度越小,height越小显示高度越大。

<quad material=1 size=0300 width=2   height=2/>
<quad material=1 size=0300 width=1   height=1 />
<quad material=1 size=0300 width=0.5 height=0.5 />

在这里插入图片描述

接着,在Text中使用<quad/>的情况。

  • 第一,显然就是无法与MeshRender配合,正确检索到material的索引。
  • 第二,不仅无法正确使用material,还会显示前文所示的乱码。

但好的一面就是:<quad/>的属性可以正确设置图片大小,而<quad/>的大小会自动排版,那么我们就可以用<quad/>来做占位,进行图文混排的实现。

然后,使用<quad/>在Text中图文混排,需要解决的问题。

  • 第一,消除乱码。
  • 第二,用正确的图片替换占位符。
  • 第三,控制占位符大小。

第一个问题,可以使用重写Textprotected override void OnPopulateMesh(VertexHelper toFill)方法来解决,即找到<quad/>占位的四个顶点,然后将四个顶点的坐标设置成同一个即可。

第二个问题,可以利用<quad/>顶点的position直接,将正确的图片替换到正确的未知。

如何确定<quad/>的顶点,在toFill中索引?

这里有一个技巧,就是如果<quad material=1,2,3,4,5,6,7 />即material!=0,那么所有<quad/>顶点的就会集中在toFill的尾部——这样我们就可以,把Text中的<quad/>的数组按照顺序,从toFill的尾部替换即可。

核心的实现代码如下:

protected override void OnPopulateMesh(VertexHelper toFill)
{base.OnPopulateMesh(toFill);var count = this.spriteInfoList.Count;if (count > 0){var vertexLastIndex = toFill.currentVertCount - 1;var spriteLastIndex = count                   - 1;var leftBottom      = new UIVertex();// if <quad material!=0/> then the <quad/> data at the end of toFillfor (var i = spriteLastIndex; i > -1; --i){// remove <quad/> display from lastvar index = vertexLastIndex - (spriteLastIndex - i) * 4;toFill.PopulateUIVertex(ref leftBottom, index);     // LBtoFill.SetUIVertex     (    leftBottom, index - 1); // RBtoFill.SetUIVertex     (    leftBottom, index - 2); // RTtoFill.SetUIVertex     (    leftBottom, index - 3); // LT// get image from lastvar imageRT = this.transform.GetChild(i).GetComponent<Image>().rectTransform;var pos     = (Vector2) leftBottom.position + imageRT.sizeDelta / 2;// set sprite pos by <quad/> vertex posimageRT.SetLocalPositionXY(pos);}                  }
}

第三个问题, 由前文可知,我们可以使用<quad/>属性来控制占位符的大小,即:像素 height = size像素width = size * (width / height)

那么,令height = 1,则:size = 像素heightwidth = 像素width / size

例如:一个图片的大小是——width = 300px,height = 500px——对应的就是:<quad size=500, width=0.6 />

最后,使用<quad/>实现Text图文混排的限制。

这些限制,其实是Text实现的bug。

  • 第一,如果Text VerticalWrapModeTruncate且text内容已经truncated,那么<quad/>将显示乱码,并且toFill vertexes将会出现大量重复冗余顶点。
  • 第二,如果<quad/>的size超过500,那么<quad/>的height和position将会在cachedTextGeneratorForLayout.GetPreferredHeight的计算中出现错误的数值。
