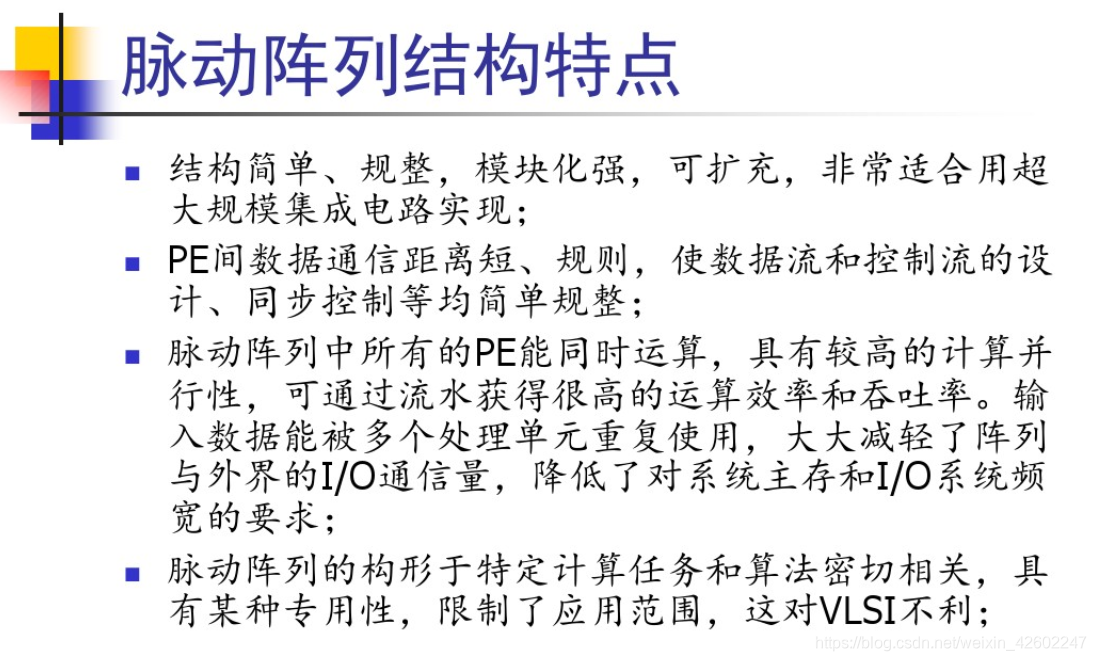

脉动阵列的特点

优点：
结构简单，规整，控制方便
计算并行度高，吞吐量高
缺点：
具有一定的专用性
在这里插入图片描述

Matrix Multiplication矩阵乘法

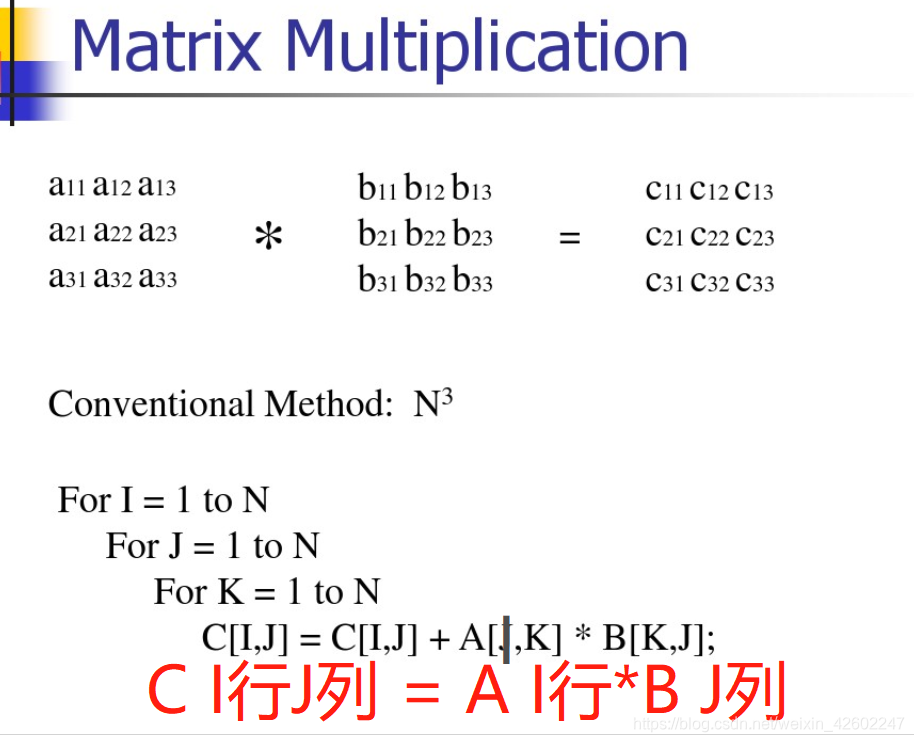

下图原文有个小错误，A[J,K]应该是A[I,K]
在这里插入图片描述
为了得到3*3的C矩阵，要取6×9=54次数据，每个C的参数需要经过3次乘法和2次加法，需要计算9×（3次乘法+2次加法）
通过如下的脉动阵列只需要取18次数据就可以了。
第二列b和第二行a数据等待一个cycle再进入脉动阵列，因为第一行和第一列的a、b需要在P1内停留一个时钟进行计算，之后才传入P2和P4
在这里插入图片描述

通用SA（systolic array）发展趋势

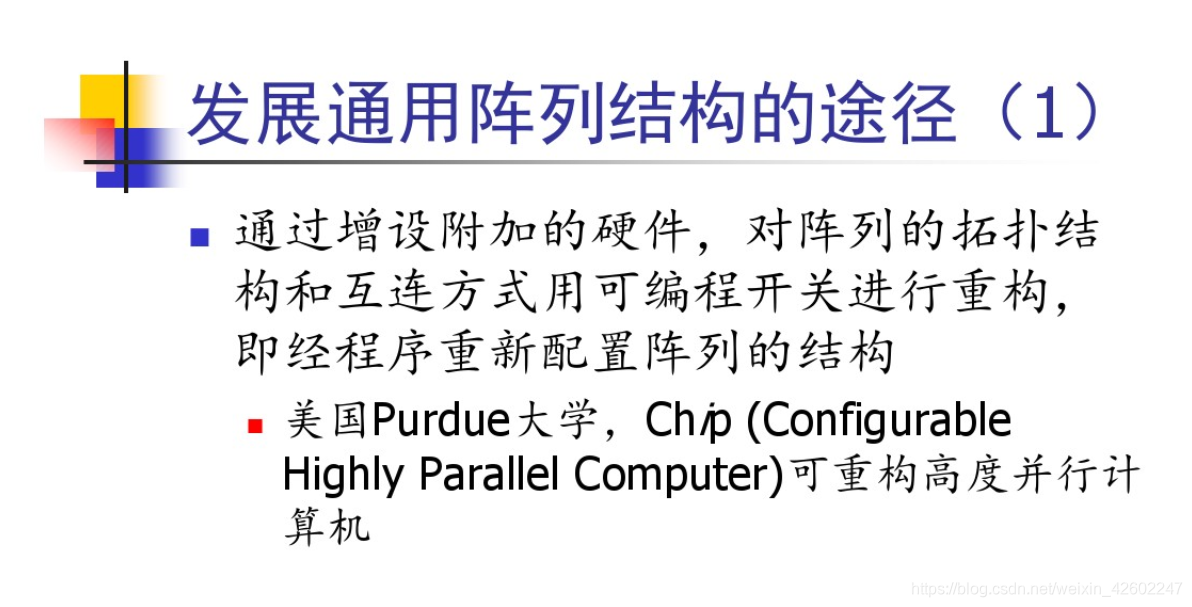

用可编程开关进行SA重构，设计可重构的脉动阵列
在这里插入图片描述

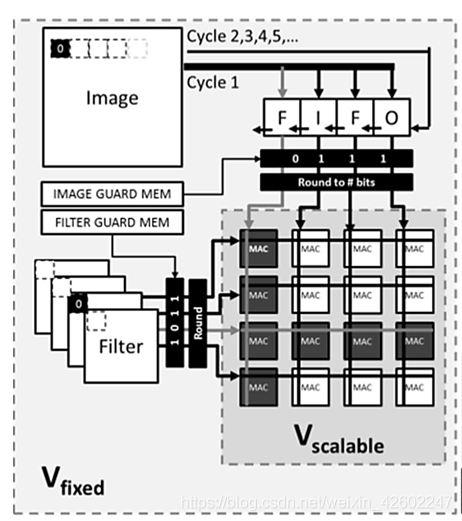

关于可重构的SA阵列，部分论文有提到，例如如下这张图，我理解就是可重构的SA（先占个坑，后面研究明白了再详细分析一篇）

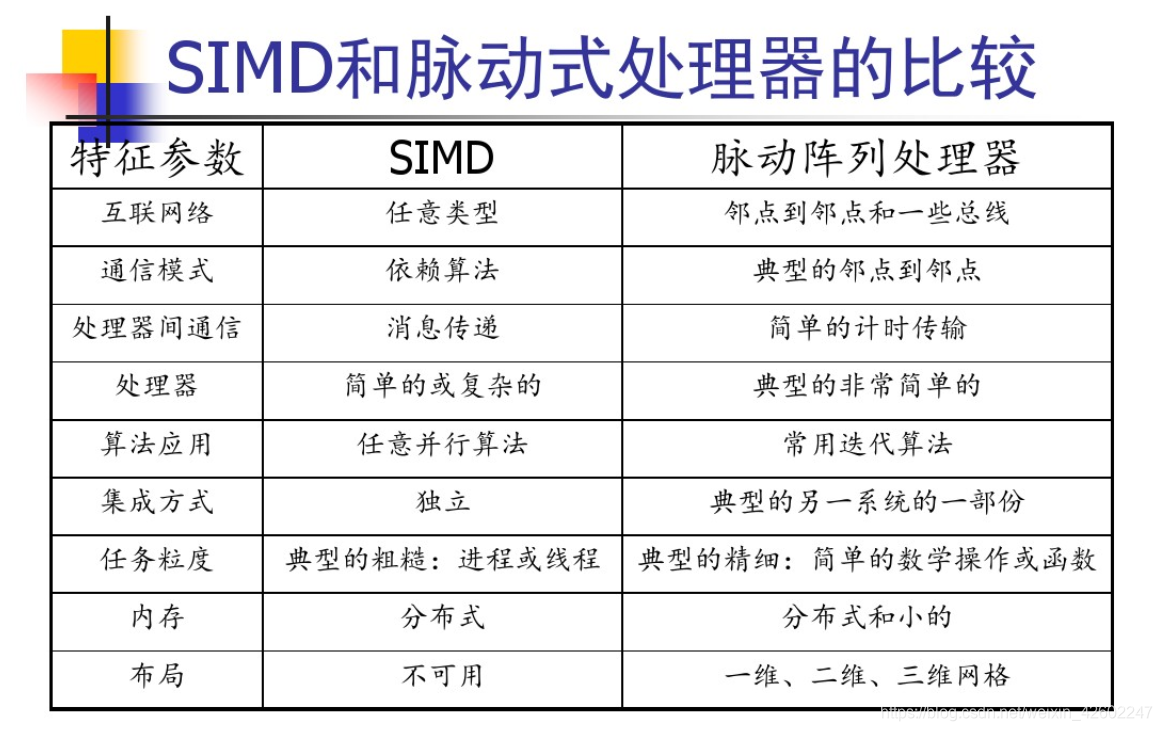

SIMD和SA处理器的比较

SIMD全称Single Instruction Multiple Data，单指令多数据流。脉动阵列和CPU专用指令相比，有不可替代性
在这里插入图片描述
