Unity Shader - Motion Trail Effect（模型运动轨迹/拖尾效果）

我们以前玩：拳皇（我是拳皇手残党），98里的卢卡尔的某个招式，快速滑动，攻击碰到的敌人，滑动过程，人物会有拉伸效果，如下图：

但是这个是2D的，而且是手绘的关键帧。（手绘的方式来实现每一帧的过程，效果当然是最理想的，但是人力成本相当的大）

那下面我们就在3D中实现类似的效果吧。

先看看效果

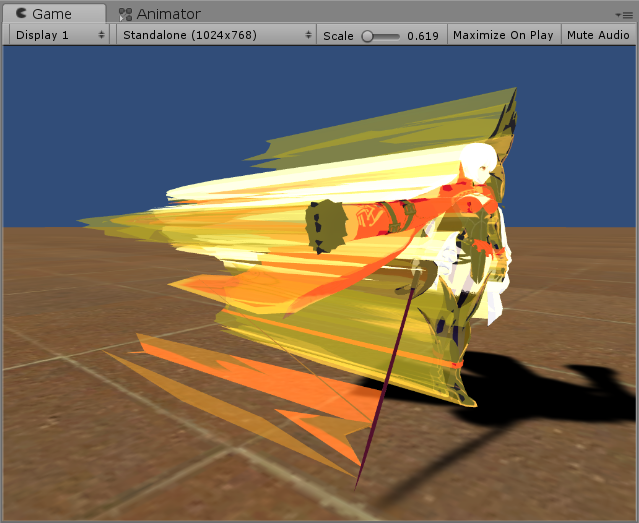

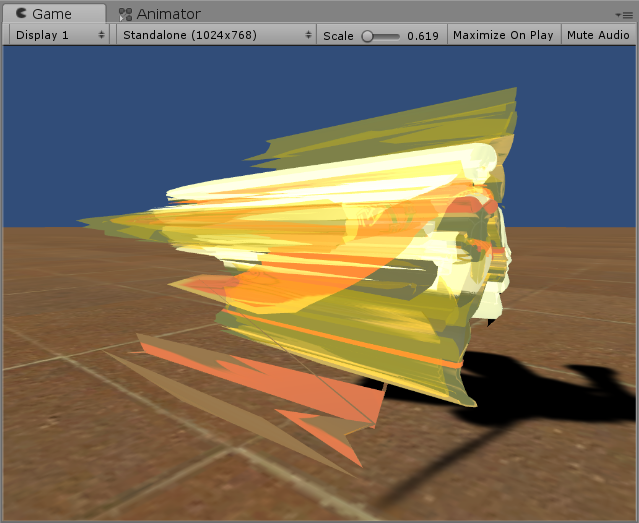

先看看静态效果：

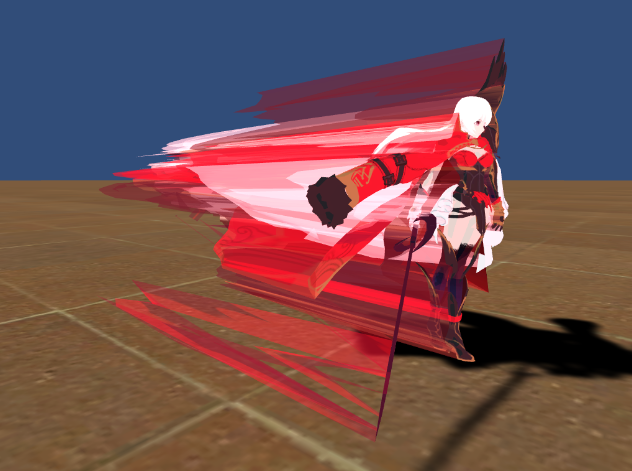

Gif效果，可以调整颜色，过程强度

实现思路

• 两个pass
• 第一个pass绘制实体
• 第二个pass绘制运动拖拽的拉伸模型

第一个pass绘制实体就没啥好说的

关键说一下第二个pass吧

本来想只有一个pass

一个pass实现会有一个问题，但是也是可以通过与美术沟通后，可以避免的。
那就是，如果模型顶点的索引组成的面，基本没有共用索引的话，那么顶点拉伸会导致模型给拉开了，导致后面看过去是，模型穿帮了，如下面的GIF

所以我还是使用两个pass的方式来制作。
如果要用一个pass的方式来制作，起始就保留第二个pass绘制就好了，第一个pass不需要了。这样还可以提高性能，合批上也会好很多。

但如果要只用一个pass的话，代码还是要重写一遍。因为与两个pass的方式不太一样。
当然是用效果与两个pass的，还是会有不同的。

确定运动向量

向量有方向，大小（模）

我们给shader添加了一个uniform变量：float4的，xyz存着运动向量的单位向量，w存着运动向量的模

脚本中更新运动向量传入到shader即可。

shader

...
float4 _MoveDir; // xyz存着运动向量的单位向量，w存着运动向量的模
...

csharp

private void update()
{...Material mat ...mat.SetVector4("_MoveDir", ....);...
}

拉伸模型

我们上面有运动向量数据了，其实就可以拿这个数据来处理模型的拉伸

• 确定拉伸方向（运动反向）
• 确定拉伸强度（运动向量的模）
• 屏蔽拉伸顶点（模型法线与运动反向向量求点积：dot(normal, _MoveDir.xyz)）
• 伪随机（我这使用perlinNoise，比较平滑）因数来影响每个顶点的拉伸强度。

偏移模型顶点

vertex shader

    v2f_motion vert_motion (appdata v) {v2f_motion o;float4 worldPos = mul(unity_ObjectToWorld, v.vertex);worldPos.xyz += _MoveDir.xyz * _MoveDir.w;o.vertex = mul(unity_MatrixVP, worldPos);...return o;}

整体代码思路就是：

• 先将模型坐标转换到世界坐标float4 worldPos = mul(unity_ObjectToWorld, v.vertex);
• 在对世界坐标拉伸边缘（_MoveDir.w我们前面有介绍）worldPos.xyz += _MoveDir.w;
• 再对偏移后的坐标转回裁剪坐标o.vertex = mul(unity_MatrixVP, worldPos);

看看运行效果：

上图中，红色框是模型真是坐标，我们偏移了_MoveDir.w的强度

_MoveDir = (-0.03816666, 0, -0.9992714, 5.7642)

加上perlinNoise伪随机再偏移模型顶点

vertex shader

    v2f_motion vert_motion (appdata v) {v2f_motion o;float4 worldPos = mul(unity_ObjectToWorld, v.vertex);worldPos.xyz += _MoveDir.xyz * ((perlin_noise(v.vertex.xy) * 0.5 + 0.5) * _MoveDir.w);o.vertex = mul(unity_MatrixVP, worldPos);...return o;}

再运行看看

但是需要的拉伸效果，并不是扭曲一下就好了。
所以需要保留：面向运动方向的顶点不拉伸。

前门提到过：屏蔽拉伸顶点（模型法线与运动反向向量求点积：dot(normal, _MoveDir.xyz)）

屏蔽面向运动方向顶点+perlinNoise伪随机再偏移模型顶点

vertex shader

    v2f_motion vert_motion (appdata v) {v2f_motion o;float4 worldPos = mul(unity_ObjectToWorld, v.vertex);float3 worldNormal = UnityObjectToWorldNormal(v.normal);fixed MDDotN = max(0, dot(_MoveDir.xyz, worldNormal));half offsetFactor = (perlin_noise(v.vertex.xy) * 0.5 + 0.5) * MDDotN;o.normal.z = (offsetFactor * _MoveDir.w);worldPos.xyz += _MoveDir.xyz * o.normal.z;o.vertex = mul(unity_MatrixVP, worldPos);o.uv = TRANSFORM_TEX(v.uv, _MainTex);o.normal.xyz = worldNormal;return o;}

屏蔽的主要代码fixed MDDotN = max(0, dot(_MoveDir.xyz, worldNormal));

再来看看运行效果

OK，伪随机拉伸就好了。
就下来对拉伸的顶点颜色控制一下就好了

拉伸片段着色

• shader添加了一个 float _alpha的uniform，控制透明度
• 再添加一个fixed4 _MotionTintColor，对拖尾着色
• _InvMaxMotion 是我们保留拖拽最大长度的一个数值，因为我们不需要太长的拖尾，然后也方便用于控制alpha过渡
• i.normal.z保存的是我们顶点着色器中的，该顶点确定的拉伸强度值

    fixed4 frag_motion (v2f_motion i) : SV_Target {fixed4 col = tex2D(_MainTex, i.uv);col.rgb += _MotionTintColor.rgb * _alpha;col.a = _alpha * saturate(1 - (i.normal.z * _InvMaxMotion));return col;}

来看看运行效果

再加第一个pass

运行看看效果

然后调整透明度，看一下GIF

整合到Timeline中，看看运行效果

将拖尾消失时间变短，再一边变换颜色看看效果

用鼠标将人物拖来拖去，看看效果

完整的Code

CSharp

using System.Collections.Generic;
using UnityEngine;
/// <summary>
/// author  :   jave.lin
/// date    :   2020.03.01
/// 简单实现运动拖尾，模型的顶点尽量共面使用
/// 如果顶点很多是不共面的索引使用，那么模型拉伸效果就很糟糕
/// </summary>
public class MotionEffectScript : MonoBehaviour
{public Shader targetShader;public Color motionColor = Color.white;[Range(1, 100f)]public float tweenSpeed = 10;[Range(1, 100f)]public float maxMotion = 10;private List<Material> matList;private int moveDir_hash = 0;private int motionColor_hash = 0;private int invMaxMotion_hash = 0;private int alpha_hash = 0;private Vector3 lastPos;void Start(){if (targetShader == null) targetShader = Shader.Find("Custom/MotionEffect");// 提供update, material set uniform variables的速度，所以先拿到uniform字符的hashmoveDir_hash = Shader.PropertyToID("_MoveDir");motionColor_hash = Shader.PropertyToID("_MotionTintColor");invMaxMotion_hash = Shader.PropertyToID("_InvMaxMotion");alpha_hash = Shader.PropertyToID("_alpha");matList = new List<Material>();// 收集材质CollectMats(gameObject.GetComponentsInChildren<MeshRenderer>(true));CollectMats(gameObject.GetComponentsInChildren<SkinnedMeshRenderer>(true));// 记录上次位置lastPos = transform.position;}private void CollectMats<T>(T[] renderers) where T : Renderer{if (renderers == null || renderers.Length == 0)return;foreach (var item in renderers){// 判断是用shared的，否则底层会因为调用了material属性的getter而新建一个Materialif (item.sharedMaterial.shader == targetShader){ // 这里不要用sharedMaterial，否则会影响到其他使用了相同材质的引用对象// 所以我们使用material的变量matList.Add(item.material);}}}// Update is called once per framevoid Update(){Vector4 moveDir = Vector4.zero;var curPos = transform.position;float alpha = 0;if ((curPos - lastPos).magnitude > 0.05f){lastPos = Vector3.Lerp(lastPos, curPos, Time.deltaTime * tweenSpeed);var desPos = lastPos - curPos;moveDir = desPos.normalized;moveDir.w = desPos.magnitude;alpha = Mathf.Clamp01(moveDir.w / maxMotion);}foreach (var item in matList){item.SetVector(moveDir_hash, moveDir);              // 移动向量，xyz：单位向量，方向，w：模item.SetColor(motionColor_hash, motionColor);       // 运动拖尾条的尾部颜色item.SetFloat(invMaxMotion_hash, 1f / maxMotion);   // 最大的位移距离倒数，用来控制拖尾的后半部分alphaitem.SetFloat(alpha_hash, alpha);                   // 整体alpha}}
}

Shader

// jave.lin 2020.02.29
Shader "Custom/MotionEffect" {Properties {_MainTex ("Texture", 2D) = "white" {}                       // 主纹理_MoveDir ("Move Direction", Vector) = (0,0,0,0)             // xyz：移动方向，w，移动强度_MotionTintColor ("Motion Tint Color", Color) = (1,1,1,1)   // 移动着色}CGINCLUDE#pragma multi_compile_fog#include "UnityCG.cginc"#include "AutoLight.cginc"#include "Lighting.cginc"#pragma multi_compile_fwdbase_fullshadows#pragma fragmentoption ARB_precision_hint_fasteststruct appdata {float4 vertex : POSITION;float2 uv : TEXCOORD0;float3 normal : NORMAL;};struct v2f {float4 vertex : SV_POSITION;float2 uv : TEXCOORD0;float3 normal : TEXCOORD1;};struct v2f_motion {float4 vertex : SV_POSITION;float2 uv : TEXCOORD0;float4 normal : TEXCOORD1;};sampler2D _MainTex;         // 主纹理float4 _MainTex_ST;         // tiling and offsetfloat4 _MoveDir;            // 移动向量，xyz：单位向量，方向，w：模fixed4 _MotionTintColor;    // 运动拖尾条的尾部颜色float _InvMaxMotion;        // 最大的位移距离倒数，用来控制拖尾的后半部分alphafloat _alpha;               // 整体alphafloat2 hash22(float2 p) {p = float2(dot(p,float2(127.1,311.7)),dot(p,float2(269.5,183.3)));return -1.0 + 2.0*frac(sin(p)*43758.5453123);}float2 hash21(float2 p) {float h=dot(p,float2(127.1,311.7));return -1.0 + 2.0*frac(sin(h)*43758.5453123);}//perlinfloat perlin_noise(float2 p) {				float2 pi = floor(p);float2 pf = p - pi;float2 w = pf * pf*(3.0 - 2.0*pf);return lerp(lerp(dot(hash22(pi + float2(0.0, 0.0)), pf - float2(0.0, 0.0)),dot(hash22(pi + float2(1.0, 0.0)), pf - float2(1.0, 0.0)), w.x),lerp(dot(hash22(pi + float2(0.0, 1.0)), pf - float2(0.0, 1.0)),dot(hash22(pi + float2(1.0, 1.0)), pf - float2(1.0, 1.0)), w.x), w.y);}half3 getLDir() {return normalize(_WorldSpaceLightPos0.xyz);}v2f vert (appdata v) {v2f o;o.vertex = UnityObjectToClipPos(v.vertex);          // clip poso.uv = TRANSFORM_TEX(v.uv, _MainTex);               // uv tiling and offseto.normal = UnityObjectToWorldNormal(v.normal);      // normalreturn o;}v2f_motion vert_motion (appdata v) {v2f_motion o;// 顶点先变换到世界坐标系float4 worldPos = mul(unity_ObjectToWorld, v.vertex);// 法线转换到世界坐标下float3 worldNormal = UnityObjectToWorldNormal(v.normal);// 找出与motion运动‘反’向的（拖尾方向）的顶点，根据顶点法线来找// 不需要负数，所以clamp的min到0（就时最小值，夹到0）// MDDotN 保存的是同向性的因数0.0~1.0// MDDotN 时求反向面的系数，与运动方向相反fixed MDDotN = max(0, dot(_MoveDir.xyz, worldNormal));// perlinoise返回-1~1，偏移到0~1，作为伪随机，但又很平滑的效果// offsetFactor是顶点偏移系数half offsetFactor = (perlin_noise(v.vertex.xy) * 0.5 + 0.5) * MDDotN;// 平移强度 = 顶点偏移系数 * 移动方向向量模// 将偏移强度存在 normal.z，提高有限的寄存器利用率o.normal.z = (offsetFactor * _MoveDir.w);// motion根据_MoveDir.xyz方向偏移 * _MoveDir.w向量模worldPos.xyz += _MoveDir.xyz * o.normal.z;// 再讲世界坐标转到clip坐标o.vertex = mul(unity_MatrixVP, worldPos);// uv的平铺于偏移o.uv = TRANSFORM_TEX(v.uv, _MainTex);// 顶点法线o.normal.xyz = worldNormal;return o;}fixed4 frag (v2f i) : SV_Target {fixed4 col = tex2D(_MainTex, i.uv);#if MUTE_LIGHT // 暂时屏蔽灯光col.rgb *= _LightColor0.rgb;col.rgb *= dot(getLDir(), i.normal) * 0.5 + 0.5;    // half-lambert#endifreturn col;}fixed4 frag_motion (v2f_motion i) : SV_Target {fixed4 col = tex2D(_MainTex, i.uv);#if MUTE_LIGHT // 暂时屏蔽灯光// col.rgb *= _LightColor0.rgb;// col.rgb *= dot(getLDir(), i.normal) * 0.5 + 0.5;    // half-lambert#endifcol.rgb += _MotionTintColor.rgb * _alpha;col.a = _alpha * saturate(1 - (i.normal.z * _InvMaxMotion));return col;}ENDCGSubShader {Tags { "Queue"="Geometry" "RenderType"="Opaque" "LightMode"="ForwardBase" }LOD 100// sold : 实体Pass {Name "sold"CGPROGRAM#pragma vertex vert#pragma fragment fragENDCG}// motion trial : 运动拖尾pass {Name "motion trial"// Tags { "Queue"="Transparent" "RenderType"="Transparent" }ZWrite off Cull offBlend SrcAlpha OneMinusSrcAlphaCGPROGRAM#pragma vertex vert_motion#pragma fragment frag_motionENDCG}}Fallback "Diffuse"
}

Project

备份测试工程：UnityShader_MotionTrailEffectTesting_运动人物模型拖尾效果_2018.3.0f2

References

• Unity Shader学习：噪声noise
