DAB-Net：用于实时语义分割的深度不对称瓶颈层

摘要：

提出一种新的深度非对称瓶颈（DAB）模块，该模块有效采用非对称卷积和扩张卷积来构建瓶颈层。由DAB模块组成的DAB-Net，生成了足够的接受域，密集的利用了上下文信息。

Citycapes测试集上实现70.1%的miou，一张FGTX1080Ti上速度为104FPS。代码地址：https://github.com/Reagan1311/DABNet

1、介绍

[16.18.19.23]已成功地提高了语义分割的实时性，同时也牺牲了准确性。[3,4,5,12,31]已证明了扩张卷积的可用性，扩张卷积可以在保持参数的同时增加感受野。另一种有效减少参数的方式是深度可分离卷积(ds-Conv)，它具有独立计算跨通道和空间性，但是简单的将标准卷积替换为ds-conv会导致性能大幅下降，因为ds-conv大大降低了参数，常常导致次优问题。所以，本文将两者结合，构成DAB模块。

本文主要贡献为：

1）提出DAB结构，能同时提取局部和上下文信息，大大降低了参数；

2）DAB-Net不含上采样层，参数比最先进的语义分割少，且有相当的准确性和推理速度；

3）DAB_Net，在1080ti 上 512*1024图104FPS，参数0.76M，Citycapes上miou=0.701。

2、相关工作

ENet [18]是第一个实时设计的网络，它减少大量的卷积以减少滤波器；

ICNet [34]提出一种包含多分辨率分支的图像级联网络；

ERFNet [20]使用残差连接和分解卷积保持效率，同时保持准确率；

ESPNet [16]引入一个高效的空间金字塔(ESP)，给速度和性能都带来很大改进；

BiSeNet [30]提出空间信息和上下文信息结合的方法。

扩张卷积。膨胀卷积 [12]在标准卷积中每个像素之间插入零点，在不增加参数的情况下，得到一个较大的有效接受域。在DeepLab系列 [4,5,6]中，引入一个无源控件金字塔池(ASPP)模块，该模块采用多个并行的不同膨胀率卷积收集多尺度信息。DenseASPP [29]将一组膨胀卷积层连接起来，生成密集的多尺度特征表示。

卷积因子分解。将一个标准卷积分解为几个步骤降低计算成本和内存，这在轻量级CNN模型中得到广泛应用。Inception [24,25,26]在保持接收域大小的同时，使用几个小尺寸的卷积来代替大卷积核。Xceprion [7]和MobilNetV2 [22]提出反向残差和线性瓶颈。ShuffleNet [32]将点卷积和通道混洗结合，使得不同通道能够进行信息通信。

3、网络结构

本节中，先介绍DAB模块 ，然后基于DAB设计DABNet。

3.1、深度非对称瓶颈-DAB模块

受ResNet [10]瓶颈设计和ERFNet [20]中因式分解的启发，结合两者优点设计了DAB模块。

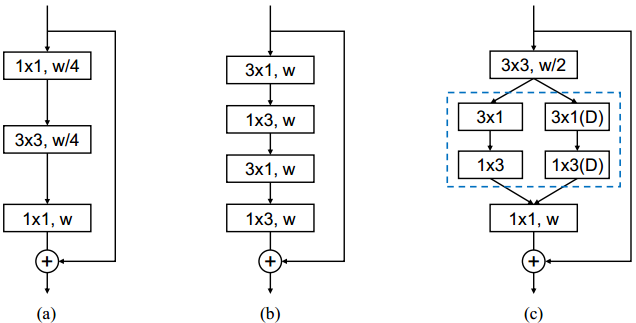

a，b，c分别为ResNet、ERFNet、DAB结构。1）首先将通道数减少一半，然后通过点卷积恢复至原始值。2）两个分支结构，为1*N，N*1可分离卷积组合，右分支增加膨胀因子（结合多尺度信息）。3）之后1*1卷积，恢复至原通道大小。4）最后残差连接。

ResNet [10]，深层次的卷积网络可以增加感受野，并且提取更复杂的特征。双分支，优秀的网络都会用多尺度信息，但多尺度信息的有效提取是个难题。左分支提取当前信息，右分支利用膨胀卷积提供更大的感受野，使用深度可分离卷积降低计算量。卷积分解降低参数量。膨胀卷积：增加感受野，但当膨胀率增加，也必须实现更多padding维持特征图大小尺度，这导致膨胀卷积计算量大，所以，本文只在深度可分离卷积上进行膨胀卷积。左分支为当前信息，右分支为上下文信息。

ENet [18]使用PRelu激活，浅层网络上PRelu性能优于Relu。[22]中提出1*1卷积后增加激活函数会损失精度，故1*1卷积后不激活。

3.2、DABNet结构设计

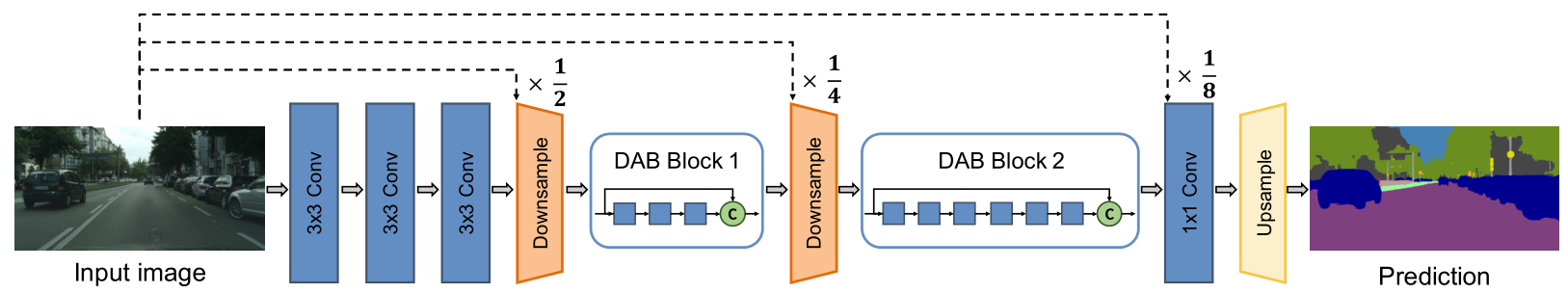

首先，使用3*3卷积提取初始特征，然后采取同ENet [18]相似的下采样模块，该模块连接3*3卷积和步长为2的maxpooling。

下采样操作降低输出特征图的尺寸，同时起到增加感受野以提取更多上下文信息的作用，而特征图分辨率的降低常导致信息丢失。因此，本文只做三次将采样，最后特征图为输入的1/8。一般是5次下采样，为输入的1/32。更多的，借鉴ESPNet V2 [17]连接输入与每个下采样模块，减少信息损失。

DAB模块，使用几个连续的DAB模块来提取稠密特征，第一、二个DAB模块分别含连续3、6个DAB结构，左分支膨胀率为2，右分支膨胀率依次为4，4，8，8，16，16，通过这样逐步增加感受野。

设计选择。DABNet只做三次下采样。不含解码结构，以减少计算量。

4、实验

实验中，batch_size设置为8，动量因子0.9，衰减1e-4，SGD优化。初始学习率4.5e-2，幂0.9。迭代1000次。数据增强采用随机翻转、建军治、随机比例尺。随机比例包含0.75、1.0、1.25、1.5、1.75、2.0。最后剪裁至固定尺寸进行训练。

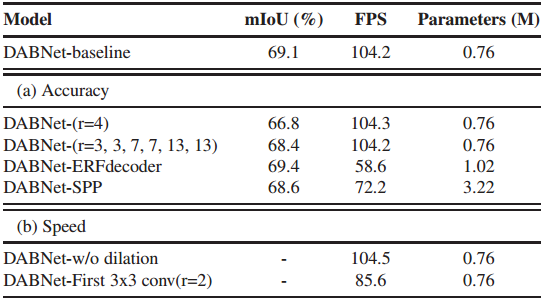

膨胀率设计。在第二个DAB结构后，逐步增加膨胀率。{4，4，8，8，16，16}，以固定膨胀率4作为对比。固定rate=4比基线底2.3%。文献 [28]表明大的膨胀率更适合本网络。

解码器。采用ERFNet的解码器结构作对比，用反卷积层做上采样。上表中DABNet-ERFdecoder，指标提升0.3%，但速度下降至58.6 FPS。所以，本文中上采样层是非必须的。

上下文模块。PSPNet [33]是一个分类模型，采用空间金字塔pooling SPP ，通过在不同分辨率的特征图上提取当前、全局上下文信息。为探索捕获上下文能力，本文构造一个带有SPP头的DABNet变体，成为DABNet-SPP。比基线低0.5%的准确率，参数增加4.2%，模型速度降低32FPS。DAB模块提取上下文特征比SPP要好。

推理速度。3.1中，膨胀卷积增加计算量，我们探索高效膨胀卷积。(a)去掉DABNet中所有膨胀卷积，(b)在所有DABNet中，第一层增加rate=2的膨胀率。即使降低膨胀率或去除所有膨胀卷积,FPS几乎没什么变化（从104.2到104.5）。但是，当对标准卷积应用膨胀卷积时，速度明显下降，从104.2下降到85.6。结果表明：膨胀卷积对推理速度有显著影响，但应用于深度卷积时，几乎没有不良影响。
