《学Unity的猫》——第十三章：Unity使用Animator控制动画播放，皮皮猫打字机游戏

简介：我是一名Unity游戏开发工程师，皮皮是我养的猫，会讲人话，它接到了喵星的特殊任务：学习编程，学习Unity游戏开发。
于是，发生了一系列有趣的故事。

13.1 皮皮猫打字机游戏

皮皮：“铲屎官，你为什么打字速度这么快？”
我：“一个字，练。”
皮皮：“教教我，怎么连打字速度。”
我：“来，我给你做一个打字练习游戏吧。”
我：“当你可以一分钟连击180次的时候，你就可以出山了。”
皮皮：“作为猫族，不能被速度打败。”

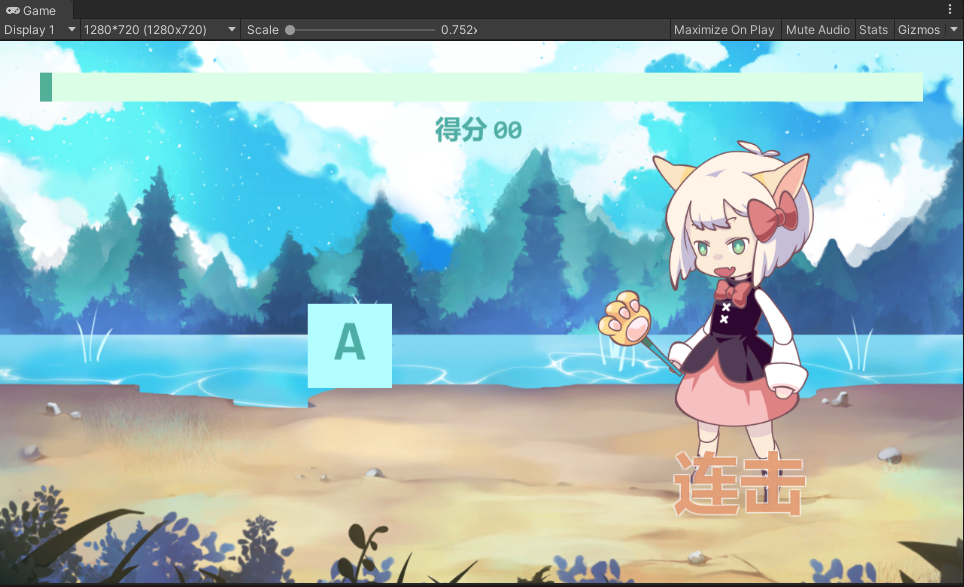

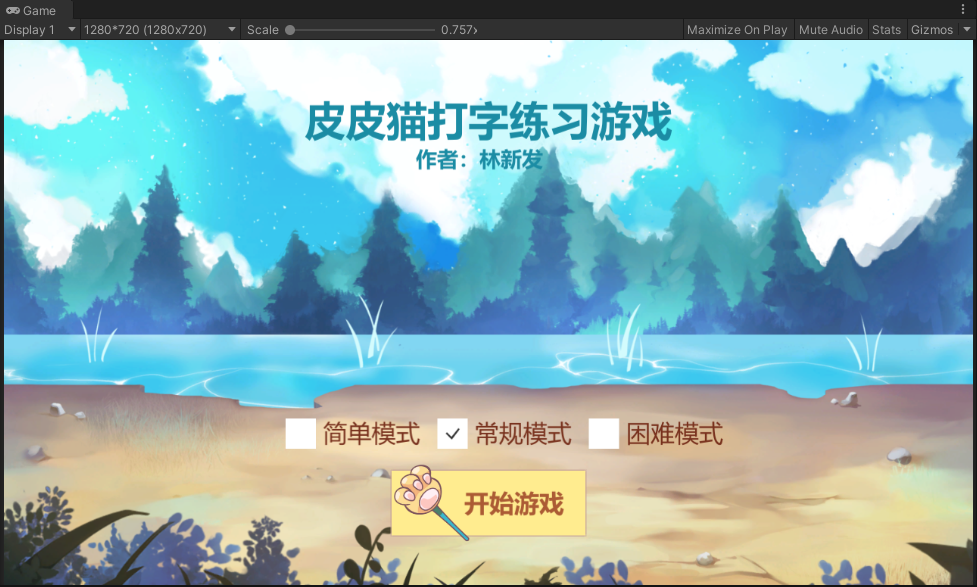

游戏画面如下：

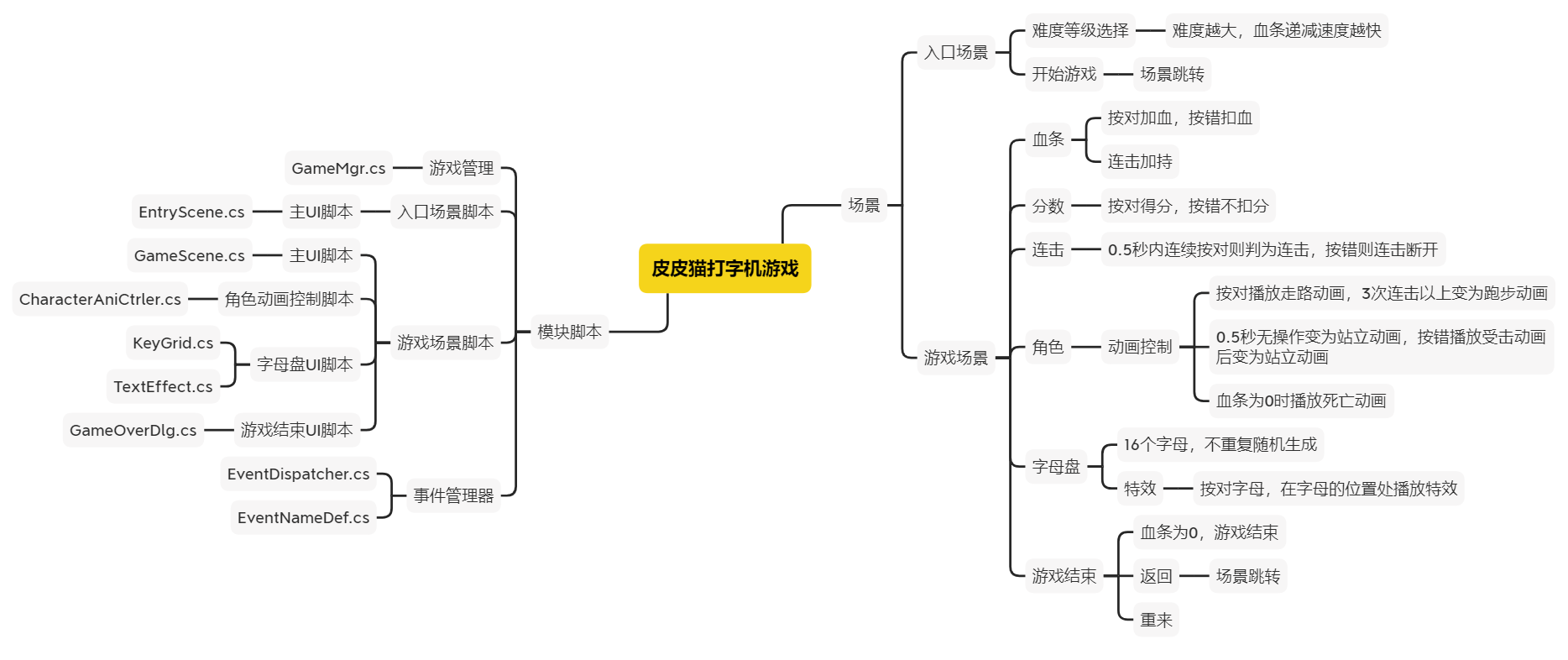

模块设计如下

本工程使用的Unity版本为2020.1.14f1c1 (64-bit)，工程已上传到GitHub，感兴趣的同学可以下载下来学习。

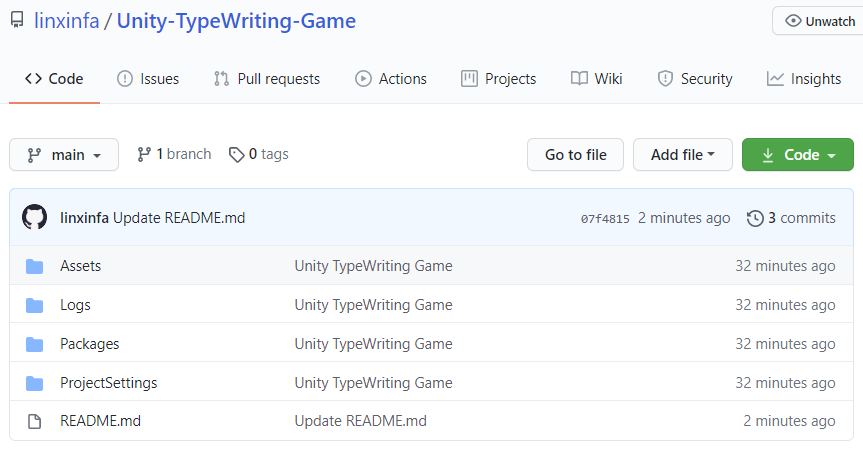

GitHub地址：https://github.com/linxinfa/Unity-TypeWriting-Game

13.2 场景制作

13.2.1 入口场景

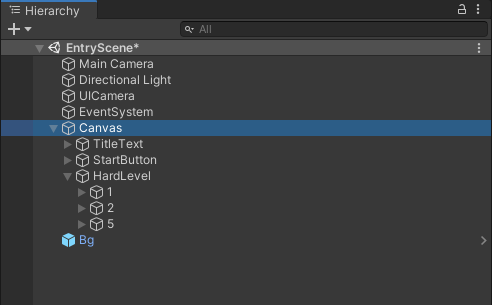

EntryScene.unity


一个标题文本（Text组件），一个开始按钮（Button组件），一个难度选择勾选（ToggleGroup和Toggle组件）。
背景图使用SpriteRender组件在3D摄像机中渲染。

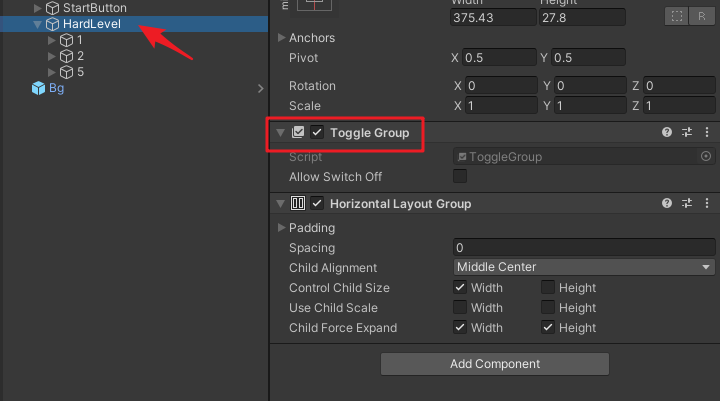

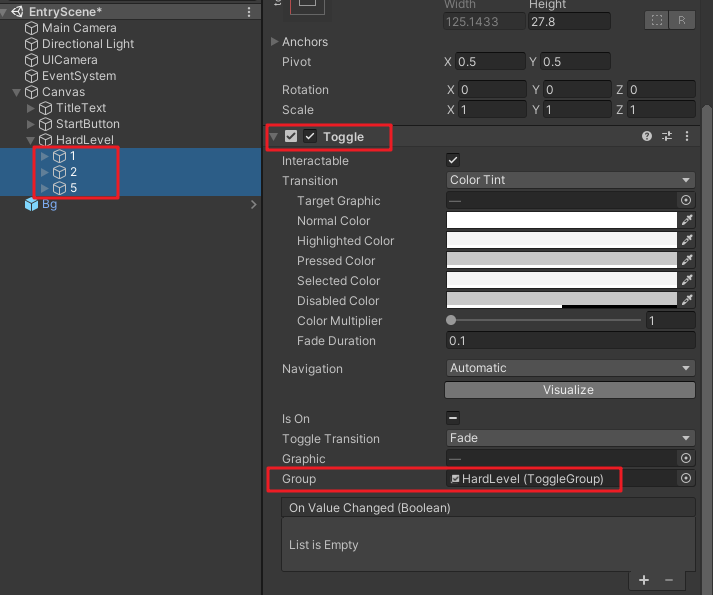

难度等级的勾选使用了ToggleGroup组件，用来给Toggle分组。

子节点中的Toggle需要指明相同的ToggleGroup。

实现单选的效果。

13.2.2 游戏场景

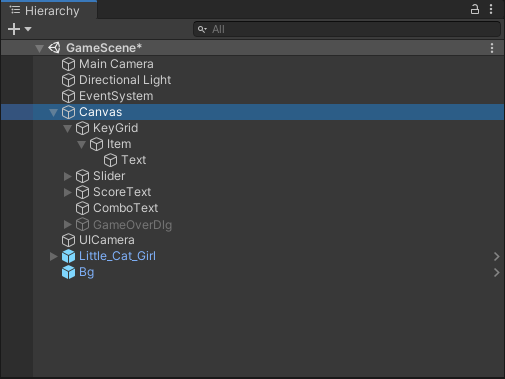

GameScene.unity


一个血条（Slider组件），一个得分（Text组件），一个字母盘（GridLayoutGroup、Text组件）、一个连击（Text组件），一个角色（SpriteRenderer、Animator组件）、一个背景图（SpriteRenderer组件）。
其中字母盘只做一个字母，游戏中进行动态克隆。

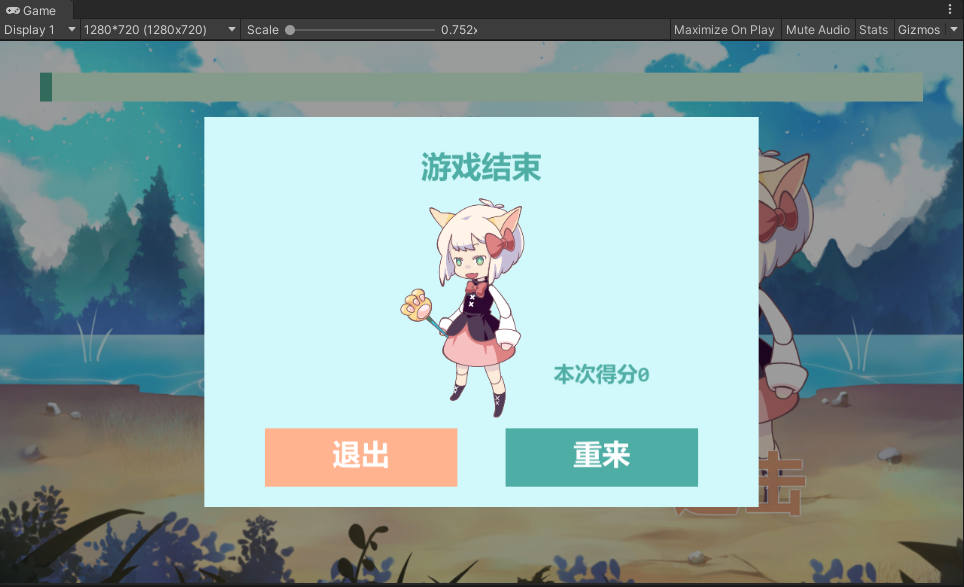

再做游戏结束面板，提供一个返回和重来的按钮。

13.2.3 场景切换

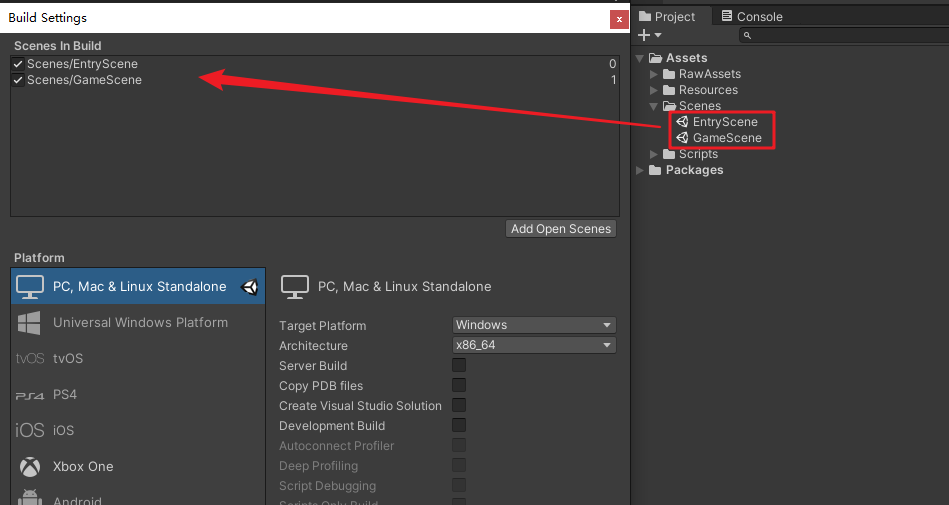

点击菜单File - Build Settings...。

将场景添加到Scenes In Build中。

代码中，通过SceneManager.LoadScene切换场景，如下

// 进入GameScene场景
UnityEngine.SceneManagement.SceneManager.LoadScene(1);

13.3 游戏管理器

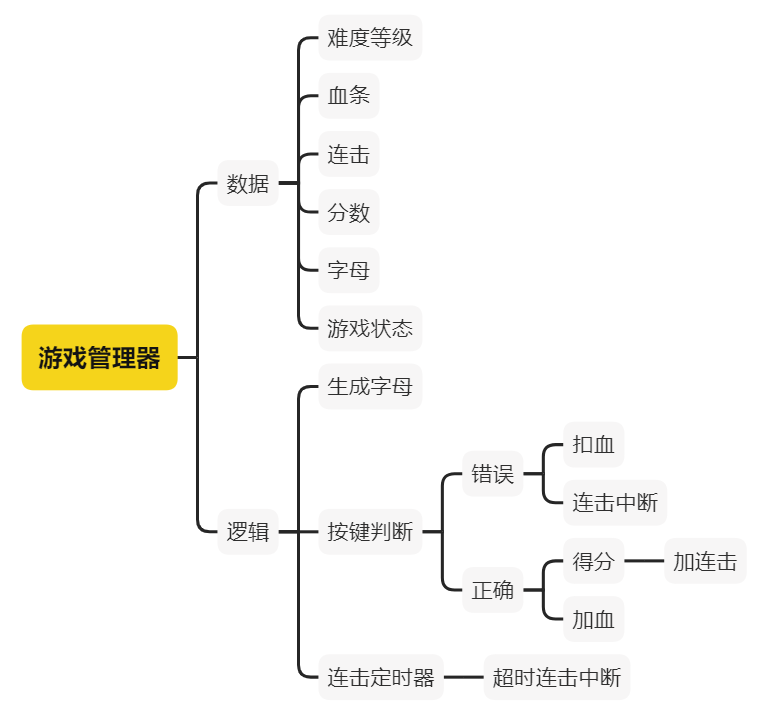

游戏管理器GameMgr，它需要包括数据和逻辑，如下。

13.3.1 数据定义

	/// <summary>/// 难度等级/// </summary>public int hardLevel { get; set; }/// <summary>/// 得分/// </summary>public int score { get; set; }/// <summary>/// 最大血量/// </summary>private const int MAX_BLOOD = 1500;/// <summary>/// 血量/// </summary>public int blood{get { return m_blood; }set{m_blood = value;if (m_blood <= 0){gameOver = true;// TODO 抛出事件}}}private int m_blood = 0;/// <summary>/// 连击数量/// </summary>public int comboCnt { get; set; }/// <summary>/// 连击定时器/// </summary>public float comboTimer { get; set; }/// <summary>/// 游戏结束/// </summary>public bool gameOver { get; private set; }/// <summary>/// 按键列表/// </summary>public List<KeyCode> keyList { get { return m_keyList; } }private List<KeyCode> m_keyList = new List<KeyCode>();

13.3.2 生成字母盘

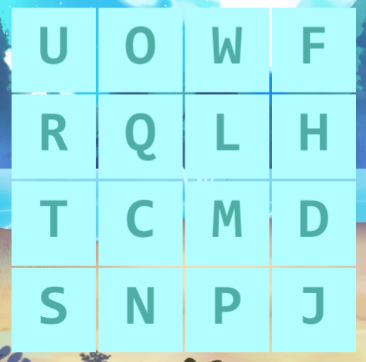

生成字母盘（16个字母），要求每个字母都不重复，生成的字母存到m_keyList中。

 	/// <summary>/// 生成字母盘/// </summary>private void GenKeys(){for (int i = 0; i < 16; ++i){m_keyList.Add(GenOneKey());}}/// <summary>/// 生成一个字母/// </summary>/// <returns></returns>private KeyCode GenOneKey(){var key = (KeyCode)UnityEngine.Random.Range((int)KeyCode.A, (int)KeyCode.Z);for(int i=0,cnt=m_keyList.Count;i<cnt;++i){if(m_keyList[i] == key){// 如果生成的字母已存在，则递归生成return GenOneKey();}}return key;}

13.3.3 按键判断

我们需要先判断按键类型，封装一个接口GetKeyDownCode。

    /// <summary>/// 获取按键类型/// </summary>/// <returns></returns>public KeyCode GetKeyDownCode(){if (Input.anyKeyDown){foreach (KeyCode keyCode in Enum.GetValues(typeof(KeyCode))){if (Input.GetKeyDown(keyCode)){return keyCode;}}}return KeyCode.None;}

然后判断按下的按键是否在字母盘中，返回对应的索引，如果不在字母盘中，则返回-1。

    /// <summary>/// 判断按键是否在字母盘中/// </summary>/// <param name="key">按键</param>/// <returns></returns>private int IsKeyBingo(KeyCode key){for (int i = 0, cnt = m_keyList.Count; i < cnt; ++i){if (m_keyList[i] == key)return i;}return -1;}

按键正确的时候，执行连击计算，加血加分，生成新的字母，抛事件更新ui。

    /// <summary>/// 按键正确/// </summary>private void OnKeyBingo(int bingoIndex){// 加连击++comboCnt;if (comboCnt >= 3){// 加血加分，连击加持blood += 150;if (blood > MAX_BLOOD)blood = MAX_BLOOD;score += 20;}else{// 加血加分blood += 50;score += 10;}// 生成新的字母var oldKey = m_keyList[bingoIndex];var newKey = GenOneKey();m_keyList[bingoIndex] = newKey;// TODO 抛事件，更新ui}

按键错误的时候，连击中断，扣血，抛事件更新ui。

    /// <summary>/// 按键错误/// </summary>private void OnKeyError(){// 连击中断comboCnt = 0;// 扣血blood -= 30;// TODO 抛事件，更新ui}

13.3.4 连击定时器

如下，其中Time.deltaTime是一帧的间隔时间。每帧调用UpdateComboTimer，对comboTimer进行帧间隔时间递减，通过comboTimer判断是否超过时间限制，超过则中断连击。

    /// <summary>/// 连击定时器/// </summary>public void UpdateComboTimer(){if (comboTimer > 0){comboTimer -= Time.deltaTime;// 超过时间限制，连击断开if (comboTimer <= 0){comboCnt = 0;// TODO 抛事件更新连击ui}}}

13.4 动画控制器Animator

Unity可以用两种方式控制动画
1 Animation，这种方式简单，直接 Play(“Idle”)或者CorssFade(“Idle”)就可以播放动画;
2 Animator，Unity5.x之后推荐使用这种方式，因为里面可以加上混合动画，让动画切换更加平滑。

13.4.1 添加Animator

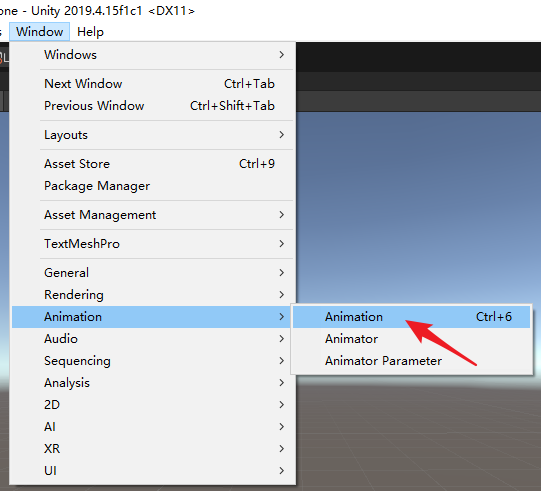

点击菜单Window - Animation - Animation，可以打开Animation窗口，快捷键是Ctrl+6。

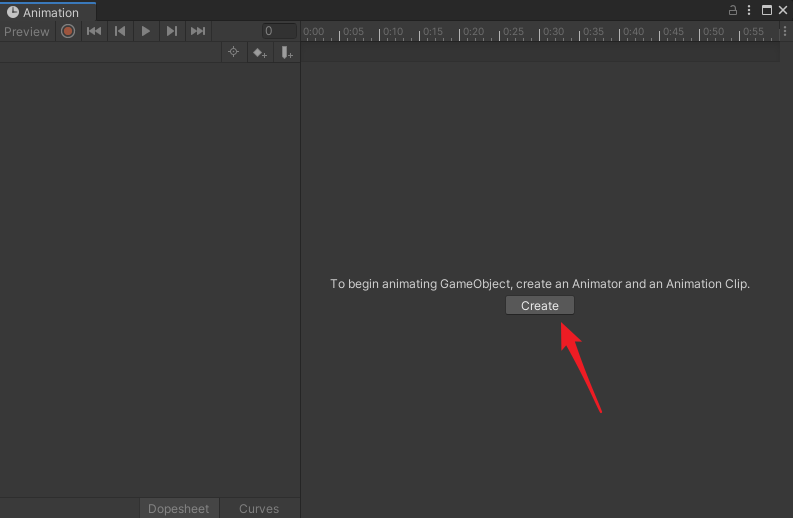

选中某个物体后，可以为该物体添加或编辑动画，比如选中一个空物体，由于没有动画，会出现一个Create按钮。

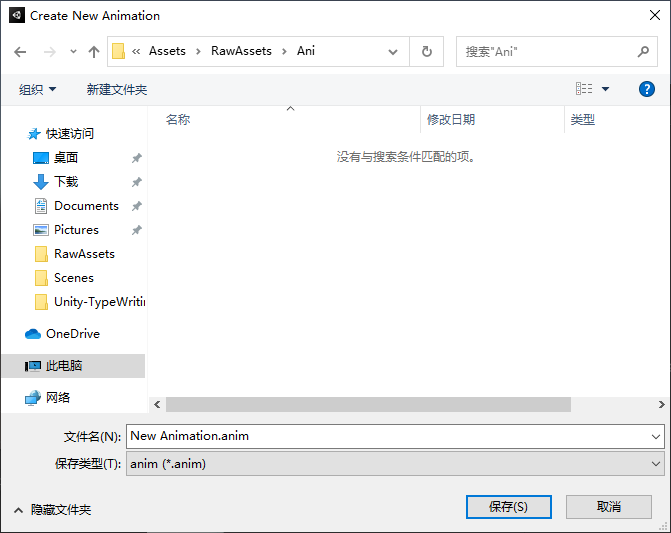

点击Create按钮，会弹出窗口设置文件保存路劲。

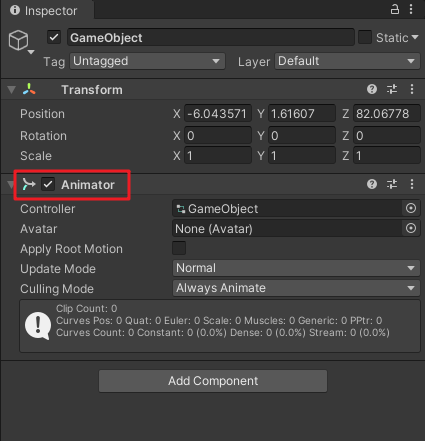

创建成功后，物体上会出现一个Animator组件。

并且我们可以在目录中看到生成了两个文件。

.controller文件是一个动画状态机，在Unity中双击它会打开Animator窗口，即可看到里面的内容，我们可以在这个窗口中组织各个动画文件。

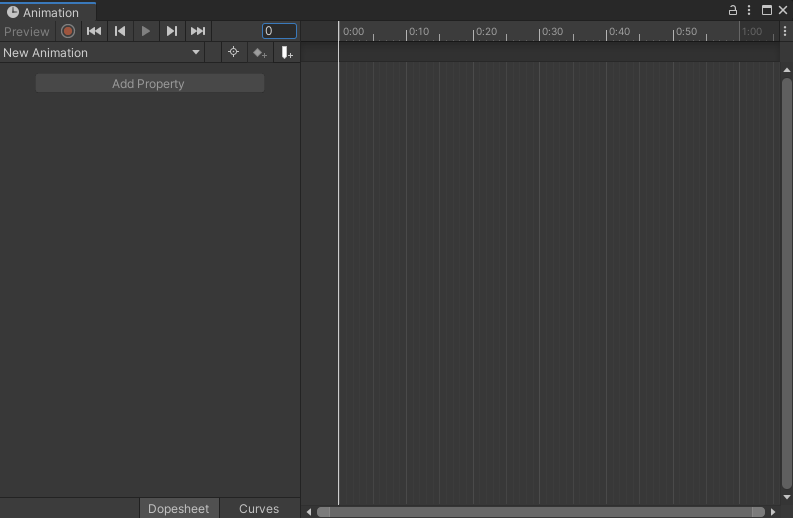

.anim是动画文件，在Unity中双击它会打开Animation窗口，我们可以在这个窗口中制作动画。

13.4.2 Animator状态机

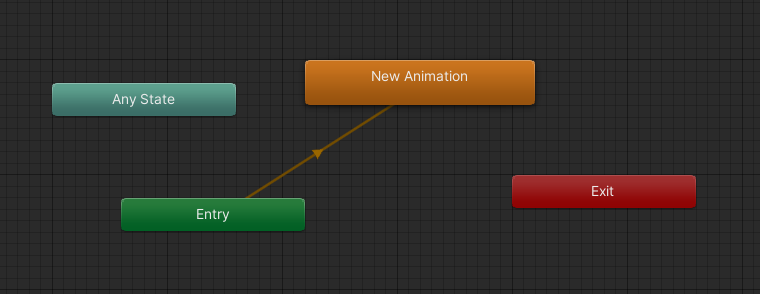

每个Animator Controller都会自带三个状态：Any State, Entry和 Exit。

13.4.2.1 Any State状态

表示任意状态的特殊状态。例如我们如果希望角色在任何状态下都有可能切换到死亡状态，那么Any State就可以帮我们做到。当你发现某个状态可以从任何状态以相同的条件跳转到时，那么你就可以用Any State来简化过渡关系。

13.4.2.2 Entry状态

表示状态机的入口状态。当我们为某个GameObject添加上Animator组件时，这个组件就会开始发挥它的作用。
如果Animator Controller控制多个Animation的播放，那么默认情况下Animator组件会播放哪个动画呢？ 由Entry来决定的。
但是Entry本身并不包含动画，而是指向某个带有动画的状态，并设置其为默认状态。被设置为默认状态的状态会显示为 橘黄色。

当然，你可以随时在任意一个状态上通过 鼠标右键->Set as Layer Default State更改默认状态。

记住， Entry在Animator组件被激活后 无条件 跳转到默认状态，并且每个Layer有且仅有一个默认状态。

13.4.2.3 Exit状态

表示状态机的出口状态，以红色标识。如果你的动画控制器只有一层，那么这个状态可能并没有什么卵用。但是当你需要从子状态机中返回到上一层(Layer)时，把状态指向Exit就可以了。

13.4.3 动画状态的属性

我们可以选中某个自定义状态，并在Inspector窗口下观察它具有的属性

属性名	描述
Motion	状态对应的动画。每个状态的基本属性，直接选择已定义好的动画（Animation Clip）即可
Speed	动画播放的速度。默认值为1，表示速度为原动画的1.0倍。
Mutiplier	勾选右侧的Parameter后可用，即在计算Speed的时考虑 区域1 中定义的某个参数。若选择的参数为smooth, 则动画播放速度的计算公式为 smooth * speed * fps(animation clip中指定)
Mirror	仅适用于humanoid animation(人型机动画)
Cycle Offset	周期偏移，取值范围为0-1.0，用于控制动画起始的偏移量。把它和正弦函数的offset进行对比就能够理解了，只会影响起始动画的播放位置。
Foot IK	仅适用于humanoid animation(人型机动画)
Write Default	最好保持默认，感兴趣可以参考官方手册
Transitions	该状态向其他状态发起的过渡列表，包含了Solo和Mute两个参数，在预览状态机的效果时起作用
Add Behaviour	用于向状态添加“行为

13.4.4 状态间的过渡关系(Transitions)

状态间的过渡关系，直观上说它们就是连接不同状态的有向箭头。

要创建一个从状态A到状态B的过渡，直接在状态A上 鼠标右键 - Make Transition并把出现的箭头拖拽到状态B上点击鼠标左边即可。

13.4.5 添加状态控制参数

参数有Float，Int，Bool，Trigger。

Float、Int用来控制一个动画状态的参数，比如速度方向等可以用数值量化的东西，
Bool用来控制动画状态的转变，比如从走路转变到跑步，
Trigger本质上也是bool类型，但它默认为false，且当程序设置为true后，它会自动变回false。

如下这里创建一个Int类型的参数AnimState

13.4.6 编辑切换状态的条件

点击连线，在Inspecter窗口中可以进行设置，在Conditions栏下可以添加条件，如下图表示当参数
AnimState为0时会执行这个动画Any State到New Animation2的过渡

必须在Parameters面板中添加了参数才可以在这里查看到，其次添加的条件为&& ”与” 关系，即必须同时满足。

13.5 猫娘动画状态机

13.5.1 模型资源下载

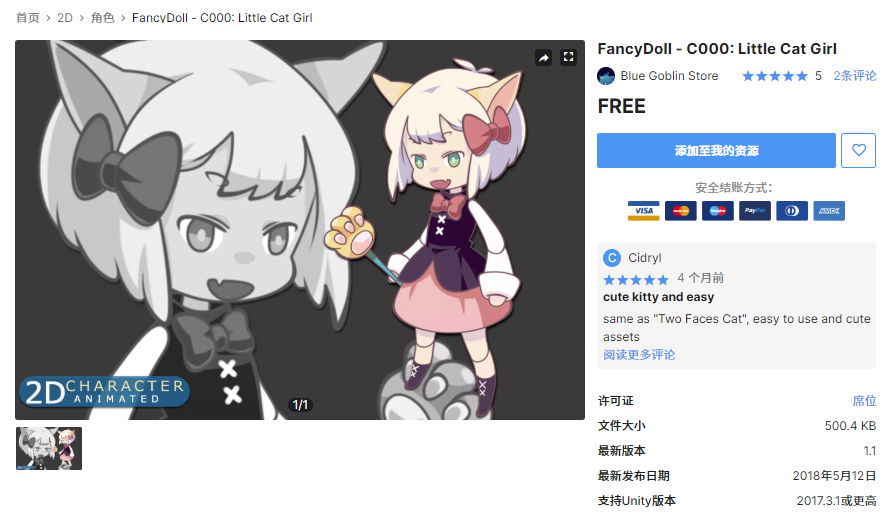

从Assets Store上下载猫娘模型，资源地址：https://assetstore.unity.com/packages/2d/characters/fancydoll-c000-little-cat-girl-112776

13.5.2 动画循环设置

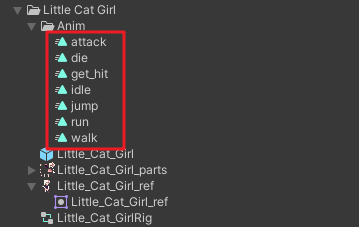

模型自带了一些动画

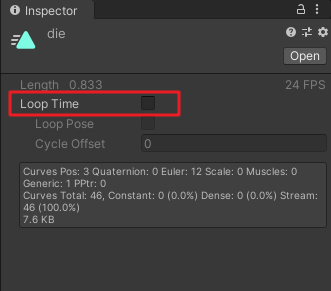

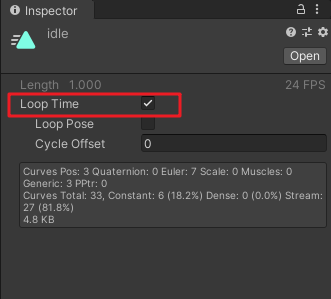

idle（站立）、walk（走路）、run（跑）需要循环播放，勾选Loop Time。

get_hit（受击）、die（阵亡）不需要循环播放，不勾选Loop Time。

13.5.3 状态过渡设置

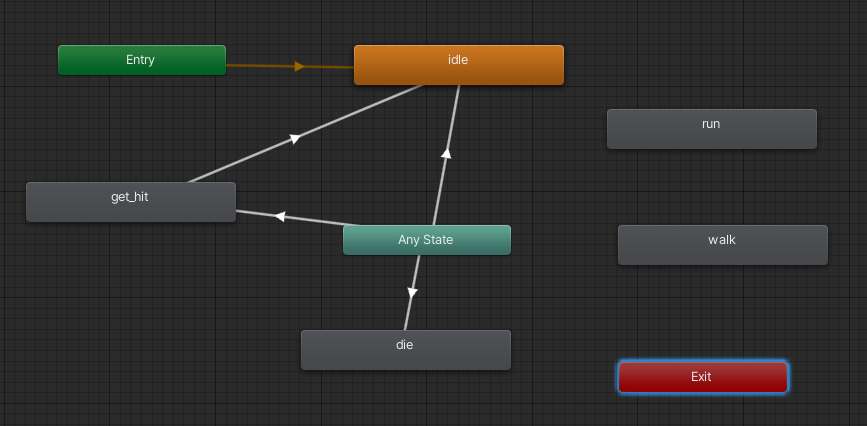

我们需要通过Animator将这些动画进行合理的组织，如下

添加变量Action，过渡条件根据Action的值进行判断。

过渡条件如下

状态1	状态2	条件
Any State	idle	Action == 1
Any State	get_hit	Action == 4
get_hit	idle	无
Any State	die	Action == 5

13.6 角色动画控制器

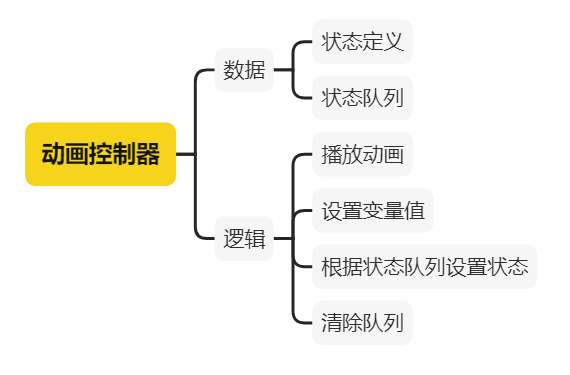

角色动画控制器CharacterAniCtrler，它需要包括数据和逻辑，如下。

运行中的状态过渡

13.6.1 数据定义

	/// <summary>/// 状态定义，默认为Idle状态。/// </summary>public enum CharacterAniId{Idle = 1,Walk = 2,Run = 3,Hit = 4,Death = 5,}/// <summary>/// 角色动画Animator组件/// </summary>private Animator m_animator;/// <summary>/// 动画队列/// </summary>private Queue<int> m_animQueue = new Queue<int>();

13.6.2 直接播放动画接口

    /// <summary>/// 立即播放某个动画/// </summary>/// <param name="name">动画名称</param>private void PlayAniImmediately(string name){if (IsDeath) return;m_animator.CrossFade(name, 0.1f, 0);}

如立即播放走路动画

    public void PlayWalk(){PlayAniImmediately("walk");}

13.6.3 设置变量值

// 设置Action变量值为4m_animator.SetInteger("Action", 4);

封装成接口

	private const string STR_ACTION = "Action";/// <summary>/// 播放不同动作ID/// </summary>/// <param name="isJump"></param>/// public void PlayAnimation(int actionID){if (IsDeath) return;if (m_animator == null)return;if (!m_animator.isInitialized || m_animator.IsInTransition(0)){// 如果正在过渡，则先塞到队列中m_animQueue.Enqueue(actionID);return;}m_animator.SetInteger(STR_ACTION, actionID);}

13.6.4 根据状态队列设置状态

提供一个LateUpdate接口每帧调用，设置了Action值需要在下一帧的时候重置为0，然后从队列中取下一个状态进行处理。

    /// <summary>/// 每帧调用/// </summary>public void LateUpdate(){if (m_animator == null){return;}if (!m_animator.isInitialized || m_animator.IsInTransition(0)){return;}if (null == mClips)mClips = m_animator.GetCurrentAnimatorClipInfo(0);if (null == mClips || mClips.Length == 0)return;int actionID = m_animator.GetInteger(STR_ACTION);if (actionID > 0){//将Action复位m_animator.SetInteger(STR_ACTION, 0);}//将剩余队列的动作重新拿出来播放PlayRemainAction();}/// <summary>/// 将剩余队列的动作重新拿出来播放/// </summary>void PlayRemainAction(){if (m_animQueue.Count > 0){PlayAnimation(m_animQueue.Dequeue());}}

13.7 入口场景脚本

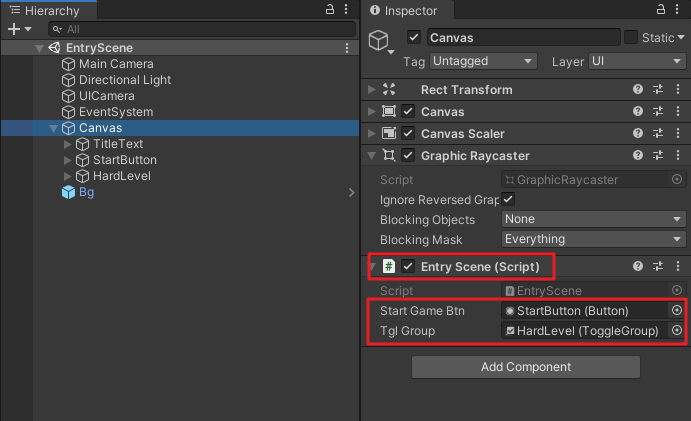

入口场景脚本EntryScene.cs挂在Canvas上，设置Start Game Btn和Tgl Group。

代码如下

using UnityEngine;
using UnityEngine.UI;
using UnityEngine.SceneManagement;public class EntryScene : MonoBehaviour
{public Button startGameBtn;public ToggleGroup tglGroup;void Start(){startGameBtn.onClick.AddListener(() =>{// 根据勾选，缓存难度等级foreach (var item in tglGroup.ActiveToggles()){GameMgr.Instance.hardLevel = int.Parse(item.name);break;}// 进入Game场景SceneManager.LoadScene(1);});}
}

13.8 游戏场景脚本

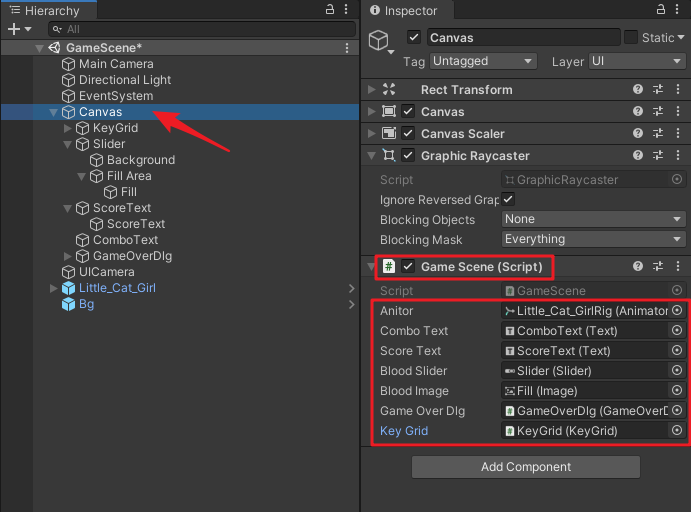

游戏场景脚本GameScene.cs挂在Canvas上，设置公开的成员对象。

主要根据各种事件更新ui。

using System;
using UnityEngine;
using UnityEngine.UI;public class GameScene : MonoBehaviour
{public Animator anitor;public Text comboText;public Text scoreText;public Slider bloodSlider;public Image bloodImage;public GameOverDlg gameOverDlg;public KeyGrid keyGrid;private CharacterAniCtrler m_aniCtrler;private void Awake(){// 注册事件EventDispatcher.Instance.Regist(EventNameDef.EVENT_KEY_BINGO_INDEX, OnEventKeyBingoIndex);EventDispatcher.Instance.Regist(EventNameDef.EVENT_COMBO, OnEventCombo);EventDispatcher.Instance.Regist(EventNameDef.EVENT_PLAY_ANI, OnEventPlayAni);EventDispatcher.Instance.Regist(EventNameDef.EVENT_UPDATE_SCORE, OnEventUpdateScore);EventDispatcher.Instance.Regist(EventNameDef.EVENT_RESTART_GAME, OnEventRestartGame);EventDispatcher.Instance.Regist(EventNameDef.EVENT_GAMEOVER, OnEventGameOver);m_aniCtrler = new CharacterAniCtrler();m_aniCtrler.Init(anitor);// 开始游戏StartGame();}private void OnDestroy(){// 注销事件EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_KEY_BINGO_INDEX, OnEventKeyBingoIndex);EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_COMBO, OnEventCombo);EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_PLAY_ANI, OnEventPlayAni);EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_UPDATE_SCORE, OnEventUpdateScore);EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_RESTART_GAME, OnEventRestartGame);EventDispatcher.Instance.UnRegist(EventNameDef.EVENT_GAMEOVER, OnEventGameOver);}/// <summary>/// 开始游戏/// </summary>private void StartGame(){GameMgr.Instance.Init();TextEffect.Init();// 初始化血量bloodSlider.maxValue = GameMgr.Instance.blood;bloodSlider.value = GameMgr.Instance.blood;bloodImage.enabled = true;// 生成字母盘keyGrid.CreateKeyList(GameMgr.Instance.keyList);comboText.gameObject.SetActive(false);scoreText.text = "0";gameOverDlg.Hide();}void Update(){if (GameMgr.Instance.gameOver) return;// 更新连击定时器GameMgr.Instance.UpdateComboTimer();// 更新血量uibloodSlider.value = GameMgr.Instance.blood;GameMgr.Instance.blood -= GameMgr.Instance.hardLevel;// 按键判断var keyCode = GameMgr.Instance.GetKeyDownCode();if (KeyCode.None == keyCode) return;GameMgr.Instance.OnKey(keyCode);}private void LateUpdate(){// 更新动画控制器m_aniCtrler.LateUpdate();}/// <summary>/// 按键正确事件/// </summary>/// <param name="args"></param>private void OnEventKeyBingoIndex(params object[] args){int index = (int)args[0];KeyCode oldKey = (KeyCode)args[1];KeyCode newKey = (KeyCode)args[2];keyGrid.UpdateKeyByIndex(index, oldKey, newKey);}/// <summary>/// 连击事件/// </summary>/// <param name="args"></param>private void OnEventCombo(params object[] args){var combo = (int)args[0];comboText.text = "连击" + combo;comboText.gameObject.SetActive(combo >= 3);}/// <summary>/// 播放动画事件/// </summary>/// <param name="args"></param>private void OnEventPlayAni(params object[] args){var ani = (string)args[0];switch (ani){case "idle": m_aniCtrler.PlayAnimation((int)CharacterAniId.Idle); break;case "walk": GameMgr.Instance.comboTimer = 0.5f; m_aniCtrler.PlayWalk(); break;case "run": GameMgr.Instance.comboTimer = 0.5f; m_aniCtrler.PlayRun(); break;case "hit": m_aniCtrler.PlayAnimation((int)CharacterAniId.Hit); break;case "die": m_aniCtrler.PlayDieImmediately(); break;}}/// <summary>/// 更新得分事件/// </summary>/// <param name="args"></param>private void OnEventUpdateScore(params object[] args){var score = (int)args[0];scoreText.text = score.ToString();}/// <summary>/// 游戏结束事件/// </summary>/// <param name="args"></param>private void OnEventGameOver(params object[] args){bloodImage.enabled = false;gameOverDlg.Show(GameMgr.Instance.score);}/// <summary>/// 重新开始游戏事件/// </summary>/// <param name="args"></param>private void OnEventRestartGame(params object[] args){m_aniCtrler.PlayReviveImmediately();StartGame();}
}

其中事件定义如下

/// <summary>
/// 事件定义
/// </summary>
public class EventNameDef
{/// <summary>/// 按键正确事件/// </summary>public const string EVENT_KEY_BINGO_INDEX = "EVENT_KEY_BINGO_INDEX";/// <summary>/// 连击事件/// </summary>public const string EVENT_COMBO = "EVENT_COMBO";/// <summary>/// 播放动画事件/// </summary>public const string EVENT_PLAY_ANI = "EVENT_PLAY_ANI";/// <summary>/// 游戏结束事件/// </summary>public const string EVENT_GAMEOVER = "EVENT_GAMEOVER";/// <summary>/// 更新得分事件/// </summary>public const string EVENT_UPDATE_SCORE = "EVENT_UPDATE_SCORE";/// <summary>/// 重新开始游戏事件/// </summary>public const string EVENT_RESTART_GAME = "EVENT_RESTART_GAME";
}

13.9 文字特效动画

制作一个TextEffect.prefab预设，添加动画如下。

由于游戏中需要重复显示这个特效，所以采用对象池方式。

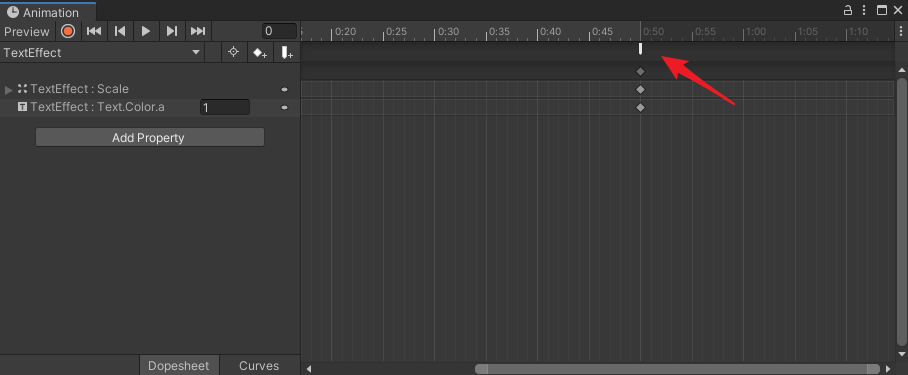

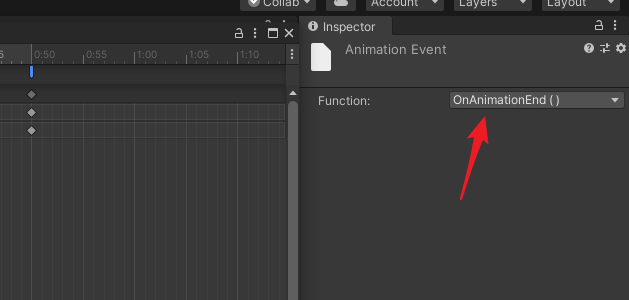

特效动画结束时回收到对象池中，这样可以反复利用。为了监听动画结束，在动画的最后一帧添加帧事件。

创建一个TextEffect.cs脚本，挂到预设上，提供一个OnAnimationEnd共有方法

public void OnAnimationEnd()

这样就可以设置帧事件的响应函数了

TextEffect.cs脚本如下

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;/// <summary>
/// 文本特效
/// </summary>
public class TextEffect : MonoBehaviour
{/// <summary>/// 初始化/// </summary>public static void Init(){if(null != s_root){Destroy(s_root.gameObject);s_root = null;}s_objPool.Clear();var canvas = GameObject.Find("Canvas");if (null != canvas){var rootObj = new GameObject("EffectRoot");s_root = rootObj.transform;s_root.SetParent(canvas.transform, false);}}/// <summary>/// 显示特效/// </summary>/// <param name="text"></param>/// <param name="pos"></param>public static void Show(string text, Vector3 pos){if (null == s_prefab){s_prefab = Resources.Load<GameObject>("TextEffect");}TextEffect bhv = null;if (s_objPool.Count > 0){// 从对象池中取对象，bhv = s_objPool.Dequeue();}else{var obj = Instantiate(s_prefab);obj.transform.SetParent(s_root, false);bhv = obj.GetComponent<TextEffect>();}bhv.gameObject.SetActive(true);bhv.transform.position = pos;bhv.keyText.text = text;}/// <summary>/// 动画结束事件的响应函数/// </summary>public void OnAnimationEnd(){gameObject.SetActive(false);// 对象回收s_objPool.Enqueue(this);}private static GameObject s_prefab;/// <summary>/// 对象池/// </summary>private static Queue<TextEffect> s_objPool = new Queue<TextEffect>();/// <summary>/// 根节点/// </summary>private static Transform s_root;/// <summary>/// 文字组件/// </summary>public Text keyText;
}

完成。
如果有什么疑问，欢迎留言或私信。

---
