状态图:
一个状态图表示一个状态机,主要用于表现从一个状态到另一个状态的控制流
基本元素

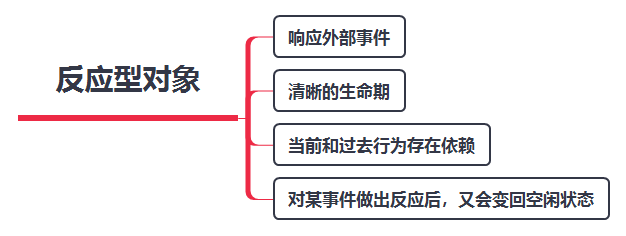

什么样的情况下使用状态图
机房收费系统状态图示例:

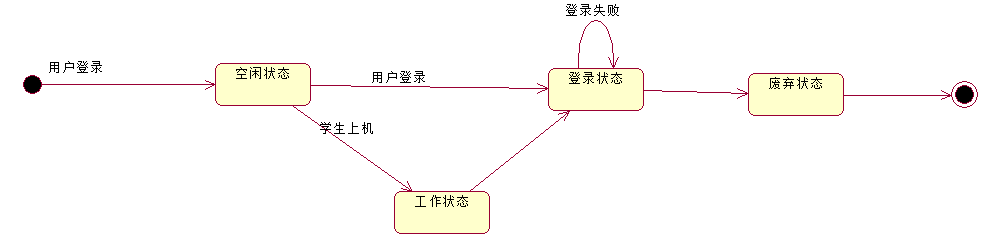

系统状态图
学生上机状态

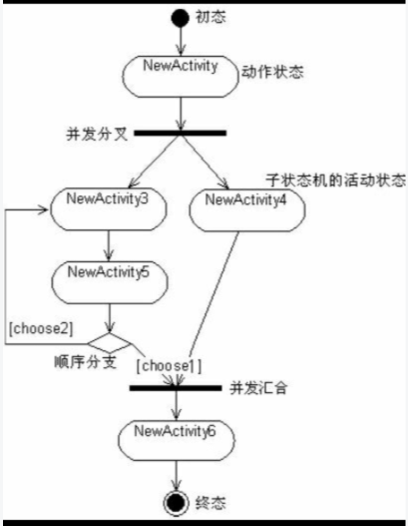

活动图
UML中描述系统动态行为的图之一,展现参与行为的类的活动或动作
活动是在状态机中一个非原子的执行,它由一系列的动作组成
与流程图类似
联系
状态机是展示状态与状态转换的图,有两种可视化方式,分别为状态图和活动图
状态图描述一个对象的状态及状态改变,而活动图除了描述对象状态之外,更突出活动
机房收费系统活动图示例:
