能在ARM-CPU上实时识别图像的深度学习算法之yolo-fastest

引言

近期一直在寻找一种用CPU就可以快速识别图像的方法，从经典的特征匹配方式到后面的深度学习，过程涉及了sift、surf、tensorflow2、yolov4-tiny、nanodet、yolo-fastest。经过层层筛选，最后确定了yolo-fastest，官方称树莓派4b可以达30+fps官方地址。刚好有个树莓派在手上，于是决定试试。

官方预训练模型测试

下载官方源码Yolo-Fastest-master.zip，把源码放到树莓派，解压源码

unzip Yolo-Fastest-master.zip

进入源码目录，在编译之前先确定下树莓派的gcc/g++、opencv、python版本，我的环境：
gcc (Raspbian 8.3.0-6+rpi1) 8.3.0
Python 3.7.3
opencv 4.5.1 （最好是4.x版本以上的，因为后续要用到DNN模块）
说一下opencv 4.5.1的安装方法:
输入命令

pip3 install opencv-python

这个会默认安装最新版的opencv-python，因为国外的资源非常慢，最好是通过命令后显示的网址拷贝到迅雷下载，下载好后文件是，然后输入命令进行安装
opencv_python-4.5.1.48-cp37-cp37m-linux_armv7l.whl

pip3 install opencv_python-4.5.1.48-cp37-cp37m-linux_armv7l.whl

这个时候提示需要下载numpy，用同样的方法迅雷下载numpy后，再进行pip3安装，下载完后先安装numpy再安装opencv，如果安装过程遇到需要安装其他的库，用同样的方法下载后安装。

pip3 install numpy-1.19.5-cp37-cp37m-linux_armv7l.whl
pip3 install opencv_python-4.5.1.48-cp37-cp37m-linux_armv7l.whl

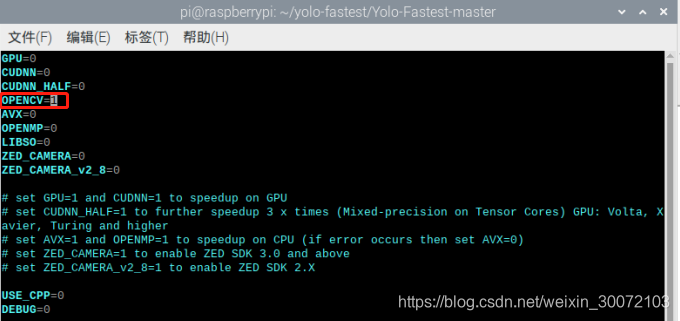

完成opencv的安装后，就可以进行yolo-fastest的编译，编译之前先修改下Makefile文件，一下是我的配置，只改了一个地方。

改好后保存，然后输命令

make

编译成功后，就会在目录下生成darknet文件，这个时候就可以进行测试了,输入命令：

sh image_yolov3.sh

注意，我示例是用的yolo-fastest-xl的权重，如果要用yolo-fastest的权重，需要修改下image_yolov3.sh脚本里的内容。

权重文件都在Yolo-Fastest文件夹里面

可以看到，官方的例子成功跑起来了，fastest-xl比fast好，我用fast测试的时候，图片里面狗被识别成了猫。但是耗时还是很高934毫秒？怎么回事？？？

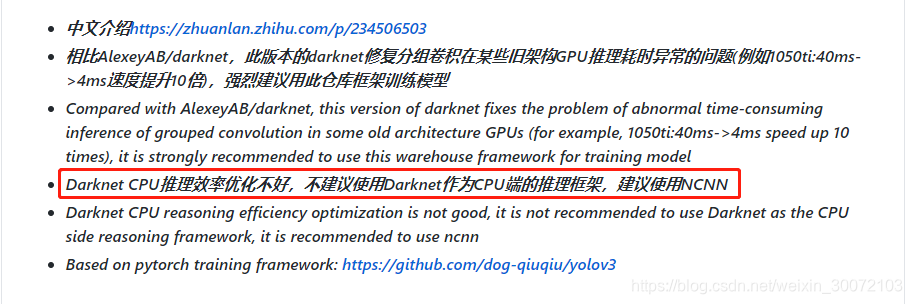

不急，重新去官网看了资料，发现Darknet CPU推理效率优化不好，CPU建议使用NCNN

很明显，我们直接编译出来的是darknet框架，要想实时看来只能选NCNN或者MNN框架。因为之前没接触过NCNN和MNN，百度了下，是腾讯和阿里的基于arm的推理框架，可以把其他模型转成各自框架的模型，然后再去推理。也就说，你可以tflite、yolo等去训练，然后再转成NCNN/MNN模型，再通过NCNN/MNN方法去推理。

NCNN是nihui大佬在搞的一个框架，貌似只有c++，不支持python；而MNN是阿里的团队搞的，有python api也有c++ api。根据yolo-fastest官网的连接，在树莓派上都部署了MNN和NCNN，试了下速度，果然能达到40ms一张示例图。至于怎么部署MNN和NCNN可以到官网去了解，这个就不赘述了。贴张图

训练自己的数据

我的目的是测试自己训练的数据，看下识别率和处理速率。
关于训练，按官网说明进行
（1）下载yolov4的源码https://github.com/AlexeyAB/darknet[github地址]，看官网关于训练的说明文档(https://github.com/AlexeyAB/darknet)
（2）按VOC的数据结构，准备好数据集，我只训练一个对象，准备了269张图片（640*480），目录结构如下
└── VOC2007
├── Annotations
│ └── data
├── ImageSets
│ ├── Layout
│ ├── Main
│ └── Segmentation
├── JPEGImages
└── labels
Annotations里面是通过labelImg软件生成的标注.xml文件
data文件夹可以不用
ImageSets里面的三个文件夹都不需要
JPEGImages文件夹是装的原始图片
labels是voc_label.py生成的txt文件，每个文件里面的内容大致如下

0 0.4609375 0.45625 0.328125 0.7541666666666667

还需要生成训练文件train.txt和测试文件test.txt，可以参考这个链接
https://blog.csdn.net/Creama_/article/details/106209388 yolov4训练
（3）按照官网生成yolo-fastest.conv.109文件
（4）创建obj.data、obj.names文件，并修改好内容

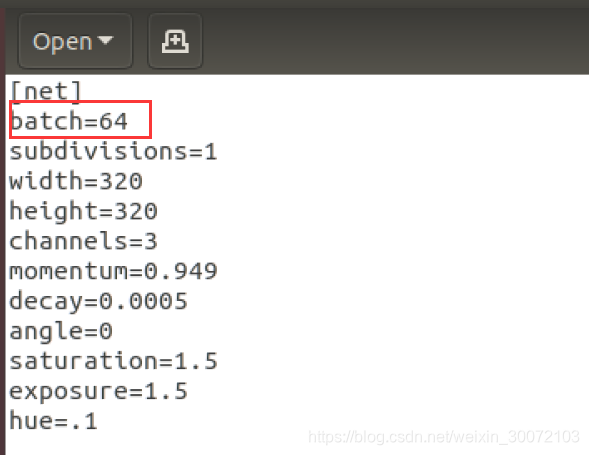

（5）修改配置文件yolo-fastest.cfg，主要修改[yolo]下的classes 和 挨着[yolo]上面的fitters。具体填写需要根据你的classes来填，我只改了3个地方，如下：



（6）改完后就可以进行训练了，我的是用虚拟机训练，8个小时训练完269张图片，效果还可以。

./darknet detector train obj.data yolo-fastest.cfg yolo-fastest.conv.109

（7）训练完成后会再backup的路劲下生成自己的权重文件，拷贝出来就可以用了。

测试

把训练好的.cfg和.weight及.names文件复制到树莓派，进行测试
本来要通过NCNN框架进行测试的，后面发现opencv4.x的DNN支持读取darknet训练的配置文件。

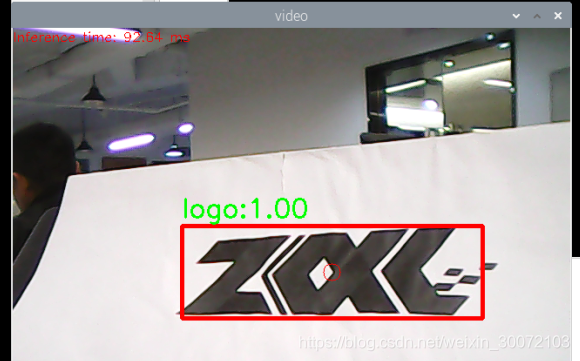

官方上有示例：https://blog.csdn.net/nihate/article/details/108670542 根据官方的这个示例，修改下自己的代码就可以运行了。视频检测的话60ms-100ms，够用了。
