LOAM源代码分析附公式推导
- 更新日志
- 1. 概述
- 2. 前言
- 3. 准备工作
- 3.1 激光雷达
- 3.2 IMU
- 3.3 坐标变换
- 4. 插话
- 5. 之MultiScanRegistration
- 5.1 参数配置
- 5.2 话题订阅
- 5.3 IMU数据处理
- 5.4 点云数据处理
- 5.4.1 点云数据
- 5.4.2 近似匀速运动模型
- 5.4.3 特征提取
- 5.4.4 打包IMU数据
- 5.5发布数据
- 更新日志
更新日志
同步更新地址知乎:LOAM SLAM原理之源代码分析附公式推导
有细节性出入!!主要是细节部分的解疑,问题讨论部分,建议前往知乎阅读,此博客只是原始版本(还不是因为大家讨论得太少了,修改都在知乎上进行了 ) 。
- 2020-12-07
整理完成LaserOdometry节点内容,地址请转到LOAM源代码分析附公式推导之LaserOdometry
最近有点忙,因此这个时间跨度有点大,两个月了,我自己都没有想到!害,很多公式自己有重新推导了一次,希望能够帮助大家! - 2020-10-11
整理完成MultiScanRegistration节点内容 - 2020-10-09
第一次编辑,初版
1. 概述
整理一下LOAM中对激光点云数据、IMU数据的处理以及相关的公式推导,希望能帮助大家,同时供自己以后复习参考。由于相关的东西较多,可能会有疏漏,并且由于时间有限,精力有限,此博客长期更新,欢迎各位小伙伴批评指正。
同步更新地址知乎:LOAM SLAM原理之源代码分析附公式推导,有细节性出入!!主要是细节部分的解疑,问题讨论部分,建议前往知乎阅读,此博客只是原始版本(还不是因为大家讨论得太少了,修改都在知乎上进行了 )。
2. 前言
LOAM是 bulabula。
LOAM参考源代码仓库github地址为LOAM 源代码链接具体配置可以参照博客LOAM SLAM安装与配置
关于LOAM原始论文的解读可以参考LOAM SLAM之论文原理解读,
相关链接LOAM SLAM原理之防止非线性优化解退化。
其他参考链接,感谢各位在此之前分享对LOAM原理以及代码的分析理解
LOAM细节分析
LOAM:3D激光里程计及环境建图的方法和实现(一)
每个人对代码的理解是不一样,均有可能出现偏差,欢迎探讨!
3. 准备工作
在LOAM中,使用的坐标系是左上前
坐标系,也就是X指向左
,Y指向上
,Z指向前
。一定要注意坐标系问题,后面的一系列工作全都是基于这一基准坐标系开展的。
3.1 激光雷达
LOAM原始论文使用的是一个二维激光雷达,通过机械机构产生3D点云数据,但是现在的代码中大多使用的是Velodyne美国威力登公司的16线
激光雷达:vlp16也称为PUCK。因此本文以代码中使用的vlp16雷达开展(代码使用的这个,如果想用其他的就自己改改吧,哈哈)。那么简单介绍一下vlp16:
- Velodyne PUCK(VLP-16)16通道
- TOF测量距离,最远100m,精度3cm
- 垂直分辨率2°
- 水平分辨率600、1200RPM对应0.2°、0.4°
- 旋转速率5-20Hz
- 最大点云数据量 360/0.4161200/60=288000(30万)

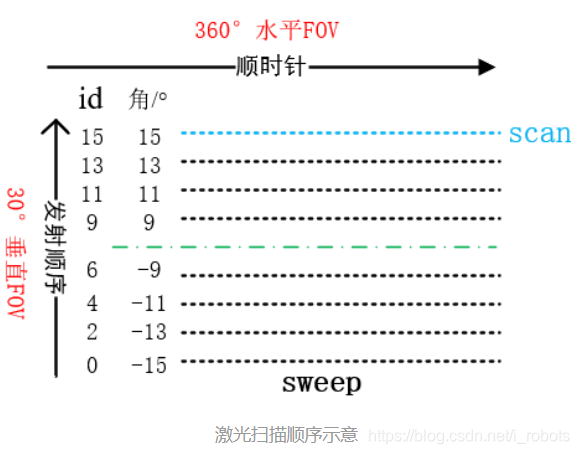

我们主要关注点云数据的结构,根据官方文档,具体结构示意如下图,在实际扫描中,激光雷达的激光束按照id号依次进行,例如发射id为0激光,发射id为1激光,最后发射id为15激光。
需要注意相邻激光束的ID差别较大,也就是激光每次发射激光时不是角度上依次发射的,而是隔了半个垂直视场的范围,id相邻的激光束空间上不相邻。

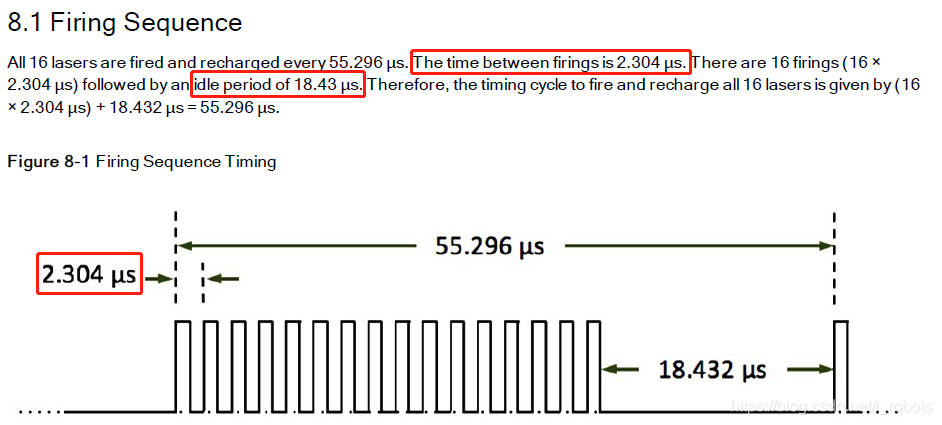

评论区有小伙伴对激光束发射提出疑问,此问题针对vlp16激光雷达,这里我解释一下,激光束是间断发射的16束垂直方向的激光,不是同时发射的,但是间断时间很短,你可以认为是同时发射的,只是认为。可以想一个问题,激光如果是同时发射的,如何根据反射的激光区分他们呢,所以一次只能发射一束激光。根据官方资料,在垂直方向发射激光时,相邻激光束时间差为 2.304 μ s 2.304{\mu}s 2.304μs微秒,16束激光发射完成时会有 18.43 μ s 18.43{\mu}s 18.43μs微秒的空闲时间,一次16束激光完成发射需要花费 16 ∗ 2.034 μ s + 18.43 μ s = 55.296 μ s 16*2.034{\mu}s+18.43{\mu}s=55.296{\mu}s 16∗2.034μs+18.43μs=55.296μs微秒。当水平旋转频率为600RPM时,对应的水平方向分辨率为 A z i m u t h r e s o l u t i o n = 10 r e v / s ∗ 360 ° / r e v ∗ 55.296 × 1 0 − 6 s / f i r i n g c y c l e = 0.199 ° / f i r i n g c y c l e Azimuth_{resolution}=10rev/s*360\degree/rev*55.296\times10^{-6}s/firing cycle=0.199\degree/firingcycle Azimuthresolution=10rev/s∗360°/rev∗55.296×10−6s/firingcycle=0.199°/firingcycle,与之前给出的数据对应,这下应该都明白了吧。

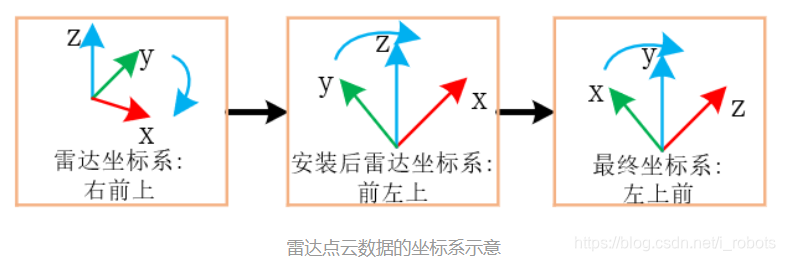

vlp16的坐标系为右前上
,并且扫描时顺时针
旋转,通过安装可以将坐标系变换为前左上
,因此我们在数据处理时只需要将前左上
坐标系的点云数据转换为左上前
坐标系即可。
3.2 IMU
根据代码可以看到IMU安装坐标系为前左上
,因此实际使用时需要将测量的比力
信号转换到左上前
坐标系,并且注意对重力加速度
的处理之后才是真正的激光运动加速度。
3.3 坐标变换
前面谈到了坐标系问题,这里讲一下坐标变换的问题,网上相关的博客很多,为了不引起误解,对于LOAM,我们统一用下面的方式描述旋转变换:
左
乘,旋转坐标轴
,先Z再X后Y
得到旋转矩阵 R Z X Y R_{ZXY} RZXY。
举例说明:激光坐标系 L L L和世界坐标系 W W W原点开始时一样,经过绕Z轴旋转 r z rz rz角度,绕X轴 r x rx rx角度,绕Y轴 r y ry ry角度(以坐标轴正方向为旋转正方向)之后得到激光坐标系 L ′ L' L′,那么根据上面的定义有
从世界坐标系 W W W到激光坐标系 L ′ L' L′的变换 R Z X Y R_{ZXY} RZXY为
根据左乘
R Z X Y = R r y R r x R r z R_{ZXY}=R_{ry}R_{rx}R_{rz} RZXY=RryRrxRrz
根据旋转坐标轴矩阵
R Z X Y = [ c r y 0 − s r y 0 1 0 s r y 0 c r y ] [ 1 0 0 0 c r x s r x 0 − s r x c r x ] [ c r z s r z 0 − s r z c r z 0 0 0 1 ] R_{ZXY}= \begin{bmatrix} cry& 0 &-sry \\ 0 & 1 & 0 \\ sry & 0 & cry \end{bmatrix} \begin{bmatrix} 1& 0 &0 \\ 0 & crx & srx \\ 0 & -srx & crx \end{bmatrix} \begin{bmatrix} crz& srz &0 \\ -srz & crz& 0 \\ 0 & 0 & 1 \end{bmatrix} RZXY=⎣⎡cry0sry010−sry0cry⎦⎤⎣⎡1000crx−srx0srxcrx⎦⎤⎣⎡crz−srz0srzcrz0001⎦⎤
进一步得到
R Z X Y = [ c y c z − s x s y s z c y s z + s x s y c z − s y c x − c x s z c x c z s x s y c z + s x c y s z s y s z − s x c y c z c y c x ] R_{ZXY}= \begin{bmatrix} cycz-sxsysz& cysz+sxsycz &-sycx \\ -cxsz & cxcz& sx \\ sycz+sxcysz & sysz-sxcycz & cycx \end{bmatrix} RZXY=⎣⎡cycz−sxsysz−cxszsycz+sxcyszcysz+sxsyczcxczsysz−sxcycz−sycxsxcycx⎦⎤
上面的公式以及以后的公式中
s y = s r y = s i n ( r y ) , c y = c r y = c o s ( r y ) sy=sry=sin(ry),cy=cry=cos(ry) sy=sry=sin(ry),cy=cry=cos(ry)
但有的时候,我们需要的是逆运算,也就是从激光坐标系 L ′ L' L′到世界坐标系 W W W的变换 ( R Z X Y ) − 1 (R_{ZXY})^{-1} (RZXY)−1
根据变换的关系很容易得到,所有的变换角度取负
数,顺序取反
就可以得到
( R Z X Y ) − 1 = R − r z R − r x R − r y (R_{ZXY})^{-1}=R_{-rz}R_{-rx}R_{-ry} (RZXY)−1=R−rzR−rxR−ry
单独考虑先Y再X后Z
左乘,旋转坐标轴的矩阵 R Y X Z R_{YXZ} RYXZ,有
根据左
乘旋转坐标轴
矩阵
R Y X Z = [ c r z s r z 0 − s r z c r z 0 0 0 1 ] [ 1 0 0 0 c r x s r x 0 − s r x c r x ] [ c r y 0 − s r y 0 1 0 s r y 0 c r y ] R_{YXZ}= \begin{bmatrix} crz& srz &0 \\ -srz & crz& 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} 1& 0 &0 \\ 0 & crx & srx \\ 0 & -srx & crx \end{bmatrix} \begin{bmatrix} cry& 0 &-sry \\ 0 & 1 & 0 \\ sry & 0 & cry \end{bmatrix} RYXZ=⎣⎡crz−srz0srzcrz0001⎦⎤⎣⎡1000crx−srx0srxcrx⎦⎤⎣⎡cry0sry010−sry0cry⎦⎤
进一步得到
R Y X Z = [ c y c z + s x s y s z c x s z − s y c z + s x c y s z − c y s z + s x s y c z c x c z s y s z + s x c y c z c x s y − s x c x c y ] R_{YXZ}= \begin{bmatrix} cycz+sxsysz& cxsz &-sycz+sxcysz \\ -cysz+sxsycz & cxcz& sysz+sxcycz \\ cxsy & -sx & cxcy \end{bmatrix} RYXZ=⎣⎡cycz+sxsysz−cysz+sxsyczcxsycxszcxcz−sx−sycz+sxcyszsysz+sxcyczcxcy⎦⎤
很容易看到单独的 R Y X Z R_{YXZ} RYXZ和 ( R Z X Y ) − 1 (R_{ZXY})^{-1} (RZXY)−1差了一个负号,这是因为逆运算导致的。
上面的左
乘,对应右
乘,对右乘有 ( R Z X Y ) = R r z R r x R r y (R_{ZXY})=R_{rz}R_{rx}R_{ry} (RZXY)=RrzRrxRry,这里不考虑。
上面的旋转坐标轴
,对应旋转向量
,对旋转向量有
R r y = [ c r y 0 s r y 0 1 0 − s r y 0 c r y ] R_{ry}=\begin{bmatrix} cry& 0 &sry \\ 0 & 1 & 0 \\ -sry & 0 & cry \end{bmatrix} Rry=⎣⎡cry0−sry010sry0cry⎦⎤
其实就是旋转坐标轴的角度取反
,可以认为是一组逆
运算。相对运动,哈哈。这个在代码里体现为所有的rotateZXY和rotateYXZ函数都使用的是旋转向量矩阵,因此需要注意实际传入的角度信息。
同样的,对于变换
X t = R X 0 + T X_t=RX_0+T Xt=RX0+T的逆运算为
X 0 = R − 1 ( X t − T ) X_0=R^{-1}(X_t-T) X0=R−1(Xt−T)
这个后面具体用到的时候再说吧。
4. 插话
现在就开始进行我们的源代码阅读之旅,注意分析内容有可能较多,后面视情况再将内容划分。
总体概览和框架可以参考原始论文分析LOAM SLAM之论文原理解读,这里主要对代码进行详细分析。
5. 之MultiScanRegistration
MultiScanRegistration节点利用插值
得到的IMU数据对激光运动补偿
,得到近似匀速
运动模型下的点云数据,同时对点云数据提取边缘
特征,平面
特征,供LaserOdometry节点使用。
5.1 参数配置
可设置参数以及默认参数有,第一列表示参数名称,第二列表示默认值或者可选值
scanPeriod const float& scanPeriod_ = 0.1,//一次完整的激光数据,对应扫描频率10hzimuHistorySize const int& imuHistorySize_ = 200,//IMU数据缓冲区大小,后面使用缓冲区数据进行插值featureRegions const int& nFeatureRegions_ = 6,//同一激光束点云数据划分的子区域数量curvatureRegion const int& curvatureRegion_ = 5,//计算每个点弯曲度时在当前点一边选取的附近点数,总点数为 region*2maxCornerSharp const int& maxCornerSharp_ = 2,//子区域中选取的最大边缘点数maxCornerLessSharp maxCornerLessSharp(10 * maxCornerSharp_)//子区域中选取的最大次边缘点数(弯曲度大于阈值的部分点)maxSurfaceFlat const int& maxSurfaceFlat_ = 4,//子区域中选取的最大平面点数lessFlatFilterSize const float& lessFlatFilterSize_ = 0.2,//次平面点滤波器使用的体素大小surfaceCurvatureThreshold const float& surfaceCurvatureThreshold_ = 0.1//区分平面、边缘时使用的弯曲度阈值//激光设置可以选择下面的一种方式1. lidar VLP-16,HDL-32,HDL-64E //velodyne具体产品,对应16线,32线,64线2. minVerticalAngle || maxVerticalAngle || nScanRings //非velodyne产品,根据具体的参数进行设置,并且至少需要2线激光雷达
激光束数量不同的激光雷达(16,32,64线等)在处理数据时稍有不同:需要将不同激光束点云数据区分开,供后续里程计,建图时使用。
因此做了下面工作:
- 默认支持VLP16,HDL32,HDL64E,创建scanMapper对象。
- 或者根据最大、最小垂直角度,激光线束构建创建scanMapper对象,这种可以用于非Velodyne品牌的激光雷达。
if (privateNode.getParam("lidar", lidarName)) {if (lidarName == "VLP-16") {_scanMapper = MultiScanMapper::Velodyne_VLP_16();} else if (lidarName == "HDL-32") {_scanMapper = MultiScanMapper::Velodyne_HDL_32();} else if (lidarName == "HDL-64E") {_scanMapper = MultiScanMapper::Velodyne_HDL_64E();} else {ROS_ERROR("Invalid lidar parameter: %s (only \"VLP-16\", \"HDL-32\" and \"HDL-64E\" are supported)", lidarName.c_str());return false;}ROS_INFO("Set %s scan mapper.", lidarName.c_str());if (!privateNode.hasParam("scanPeriod")) {config_out.scanPeriod = 0.1;ROS_INFO("Set scanPeriod: %f", config_out.scanPeriod);}} else {float vAngleMin, vAngleMax;int nScanRings;if (privateNode.getParam("minVerticalAngle", vAngleMin) &&privateNode.getParam("maxVerticalAngle", vAngleMax) &&privateNode.getParam("nScanRings", nScanRings)) {if (vAngleMin >= vAngleMax) {ROS_ERROR("Invalid vertical range (min >= max)");return false;} else if (nScanRings < 2) {ROS_ERROR("Invalid number of scan rings (n < 2)");return false;}_scanMapper.set(vAngleMin, vAngleMax, nScanRings);ROS_INFO("Set linear scan mapper from %g to %g degrees with %d scan rings.", vAngleMin, vAngleMax, nScanRings);}}
scanMapper对象的作用使用一句话概括:根据角度获取激光束ID,后续用于分开不同激光束数据。
- 以vlp16为例
/** \brief Construct a new multi scan mapper instance.** @param lowerBound - the lower vertical bound (degrees)* @param upperBound - the upper vertical bound (degrees)* @param nScanRings - the number of scan rings*/MultiScanMapper(const float& lowerBound = -15,const float& upperBound = 15,const uint16_t& nScanRings = 16);MultiScanMapper::MultiScanMapper(const float& lowerBound,const float& upperBound,const uint16_t& nScanRings): _lowerBound(lowerBound),_upperBound(upperBound),_nScanRings(nScanRings),_factor((nScanRings - 1) / (upperBound - lowerBound))
{}
// 根据垂直角度获取激光束ID:0,1,2、、、15
int MultiScanMapper::getRingForAngle(const float& angle) {return int(((angle * 180 / M_PI) - _lowerBound) * _factor + 0.5);
}
5.2 话题订阅
bool ScanRegistration::setupROS(ros::NodeHandle& node, ros::NodeHandle& privateNode, RegistrationParams& config_out)
{if (!parseParams(privateNode, config_out))return false;// subscribe to IMU topic_subImu = node.subscribe<sensor_msgs::Imu>("/imu/data", 50, &ScanRegistration::handleIMUMessage, this);// advertise scan registration topics_pubLaserCloud = node.advertise<sensor_msgs::PointCloud2>("/velodyne_cloud_2", 2);_pubCornerPointsSharp = node.advertise<sensor_msgs::PointCloud2>("/laser_cloud_sharp", 2);_pubCornerPointsLessSharp = node.advertise<sensor_msgs::PointCloud2>("/laser_cloud_less_sharp", 2);_pubSurfPointsFlat = node.advertise<sensor_msgs::PointCloud2>("/laser_cloud_flat", 2);_pubSurfPointsLessFlat = node.advertise<sensor_msgs::PointCloud2>("/laser_cloud_less_flat", 2);_pubImuTrans = node.advertise<sensor_msgs::PointCloud2>("/imu_trans", 5);return true;
}
以及点云数据
// subscribe to input cloud topic_subLaserCloud = node.subscribe<sensor_msgs::PointCloud2>("/multi_scan_points", 2, &MultiScanRegistration::handleCloudMessage, this);
5.3 IMU数据处理
IMU数据的处理如下,IMU的坐标系为前左上
,对测量的比力进行处理得到真正的加速度信号,可以自己推导一下,有需要的话我再把这部分内容添加上
,转换坐标系为左上前
坐标系。这里的偏航俯仰滚转角
三个欧拉角都不会变化,可以考虑一下为什么。
void ScanRegistration::handleIMUMessage(const sensor_msgs::Imu::ConstPtr& imuIn)
{tf::Quaternion orientation;tf::quaternionMsgToTF(imuIn->orientation, orientation);double roll, pitch, yaw;tf::Matrix3x3(orientation).getRPY(roll, pitch, yaw);Vector3 acc;acc.x() = float(imuIn->linear_acceleration.y - sin(roll) * cos(pitch) * 9.81);acc.y() = float(imuIn->linear_acceleration.z - cos(roll) * cos(pitch) * 9.81);acc.z() = float(imuIn->linear_acceleration.x + sin(pitch) * 9.81);IMUState newState;newState.stamp = fromROSTime( imuIn->header.stamp);newState.roll = roll;newState.pitch = pitch;newState.yaw = yaw;newState.acceleration = acc;updateIMUData(acc, newState);
}
对于陀螺仪而言,测量得到加速度信息是需要进行积分
的,因此有
加速度信号转换到世界
坐标系然后积分得到速度velocity
,再积分得到位置position
。
对于姿态角,不必积分
,直接使用即可。
将这些数据存储到IMU环形容器_imuHistory
中。用于后面的插值
以及偏移计算
。
void BasicScanRegistration::updateIMUData(Vector3& acc, IMUState& newState)
{if (_imuHistory.size() > 0) {// accumulate IMU position and velocity over time//这里将数据转换到世界坐标系中,理论上应该取负数,但是这里代码中使用了旋转向量矩阵,因此就不需要取负数了rotateZXY(acc, newState.roll, newState.pitch, newState.yaw);const IMUState& prevState = _imuHistory.last();float timeDiff = toSec(newState.stamp - prevState.stamp);newState.position = prevState.position+ (prevState.velocity * timeDiff)+ (0.5 * acc * timeDiff * timeDiff);newState.velocity = prevState.velocity+ acc * timeDiff;}_imuHistory.push(newState);
}
觉得太复杂直接记住下面的总结就行,我就不多讲了,容易混淆
。简单总结就是对于IMU测量的姿态角有:
rotateYXZ(-yaw,-pitch,-roll)世界坐标系------------>>>>>IMU坐标系世界坐标系<<<<<------------IMU坐标系rotateZXY(roll,pitch,yaw)
5.4 点云数据处理
5.4.1 点云数据
整个点云注册环节核心部分就在这里,主要是对点云数据进一步处理,根据IMU数据校正得到近似匀速
运动的点云数据,以供激光里程计使用。对,匀速运动假设,这个很重要,需要构造这样的条件,不然后面的处理会出现很大的误差。
具体的处理环节在下面的函数中
void MultiScanRegistration::process(const pcl::PointCloud<pcl::PointXYZ>& laserCloudIn, const Time& scanTime)
原始的激光坐标系是右前上
,顺
时针旋转,点云数据的水平
角度递减
,但是可以通过安装将激光坐标系变换为前左上
,依旧是顺
时针旋转,点云数据水平
角度递减,很简单对不对。这样就可以很方便的转换为论文中提到的统一坐标系左上前
。
判断点的起始方位和终止方位,原始角度是顺时针
变化,因此需要对角度进行取反
,并对角度判断周期
性。注意负号,因为原始是顺
时针旋转的,这里取负号,后面也取负号,就统一变为逆
时针旋转。
- atan2的值域是 − π -\pi −π到 π \pi π。
float startOri = -std::atan2(laserCloudIn[0].y, laserCloudIn[0].x);float endOri = -std::atan2(laserCloudIn[cloudSize - 1].y,laserCloudIn[cloudSize - 1].x) + 2 * float(M_PI);// 必须满足终止角度 > 初始角度并且,近似一个周期2piif (endOri - startOri > 3 * M_PI) {endOri -= 2 * M_PI;} else if (endOri - startOri < M_PI) {endOri += 2 * M_PI;}
需要转换坐标系:前左上
转换为左上前
坐标系,不处理无效点数据。
// 前左上 转换 为左上前坐标系point.x = laserCloudIn[i].y;point.y = laserCloudIn[i].z;point.z = laserCloudIn[i].x;// skip NaN and INF valued points// 去除无效点数据if (!pcl_isfinite(point.x) ||!pcl_isfinite(point.y) ||!pcl_isfinite(point.z)) {continue;}// skip zero valued pointsif (point.x * point.x + point.y * point.y + point.z * point.z < 0.0001) {continue;}
根据垂直
角度找到对应的激光束ID,这个时候坐标系已经发生了改变,注意使用的坐标轴数据
// calculate vertical point angle and scan IDfloat angle = std::atan(point.y / std::sqrt(point.x * point.x + point.z * point.z));int scanID = _scanMapper.getRingForAngle(angle);if (scanID >= _scanMapper.getNumberOfScanRings() || scanID < 0 ){continue;}
接下来是求解每个点的水平角度,根据水平角度可以得到获取每个点时相对与开始点的时间
,因为激光雷达是先垂直
扫描再水平
扫描的。但是角度函数atan2的值域是 − π -\pi −π到 π \pi π,因此必须要进行变换。这里将整个水平方向(360度)扫描的点分为两部分,第一部分与开始点起始角度
startOri相差角度在 π \pi π以内,第二部分与结束点终止角度
endOri相差角度在 π \pi π以内。这里默认使用的角度是逆时针增加
。
求解每个点的水平角度,对于atan2的结果需要取负数,以和前面对应,将顺时针递减的角度转变为逆时针递增的顺序。
注意实际中的激光雷达数据不一定从角度0开始
的,因此需要考虑到atan2解算的角度在 − π -\pi −π和 π \pi π变换时的突变
会出问题,需要对角度进一步补偿
。
例如相邻点云数据点的角度由atan2解算并取负
数后为 π − 0.1 \pi-0.1 π−0.1, − π + 0.1 -\pi+0.1 −π+0.1。在空间上是相邻
的,由于三角函数的关系它们在数值上并不相邻
,因此需要进行补偿,主要是对 − π + 0.1 -\pi+0.1 −π+0.1补偿。
-
考虑起始角度startOri为 π / 2 \pi/2 π/2,现在角度是
逆时针增加
,那么当前角度为 − π + 0.1 -\pi+0.1 −π+0.1时会出现 ( − π + 0.1 ) − ( π / 2 ) = − 3 ∗ π / 2 + 0.1 (-\pi+0.1)-(\pi/2) = -3*\pi/2+0.1 (−π+0.1)−(π/2)=−3∗π/2+0.1。因为 − 3 ∗ π / 2 + 0.1 -3*\pi/2+0.1 −3∗π/2+0.1小于0,这也就意味着角度不是增加了,根据角度周期性 2 π 2\pi 2π,实际角度应该为 − π + 0.1 − − > π + 0.1 -\pi+0.1 --> \pi+0.1 −π+0.1−−>π+0.1。这样才有 ( π + 0.1 ) − ( π / 2 ) = 1 / 2 ∗ π + 0.1 (\pi+0.1)-(\pi/2) = 1/2*\pi + 0.1 (π+0.1)−(π/2)=1/2∗π+0.1,这表示角度增加。因此考虑到半
个扫描周期并且包含有 π \pi π到 − π -\pi −π转换
后有当 θ − s t a r t O r i < − 1 / 2 ∗ π \theta - startOri < -1/2*\pi θ−startOri<−1/2∗π时需要进行补偿 θ + 2 π \theta+2\pi θ+2π可以参考图解。
-

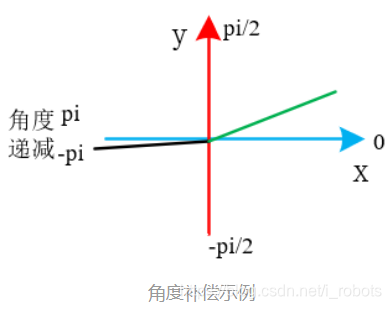

上图,绿色线表示起始方位,黑色表示当前点的解算方位,由于atan2的原因,角度会出现突变,导致角度需要进行补偿,可以看到突变的角度为角度减少 2 π 2\pi 2π,但是根据半个周期的约束,如果包含该突变,起始角度必须位于 [ 0 , π ] [0,\pi] [0,π]之间,也就是说当前解算方位和起始方位最大相差 − π -\pi −π,同时考虑不与顺时针旋转冲突,起始方位角有偏差。因此实际设定只要相差 − π / 2 -\pi/2 −π/2就认为当前解算方位和起始方位还没有相差半个周期角度 π \pi π,需要补偿当前方位角。而当前解算方位和起始方位相差半个周期角度 π \pi π以上时,默认会让解算角度增加 。
-
同样的,考虑当角度变换
顺时针减少
时,需要补偿条件为( θ \theta θ) - startOri > 3/2*pi。
其实可以看到应该有两个判断半周期的条件,一个是ori - startOri > M_PI,一个是ori - startOri < -M_PI。但是velodyne只需要使用ori - startOri > M_PI,估计也就没有添加了。
或者说ori > startOri + M_PI * 3 / 2是多余的,没有用处,因为已经保证了角度增加。
同样的可以得到endOri和ori的关系,其实就是一一对应
罢了。可以参考下面的不等式:
- ori < startOri - M_PI / 2
- ori > endOri + M_PI / 2 --> ori - M_PI / 2> endOri
// calculate horizontal point angle// atan2的角度,值位于-pi到pi之间float ori = -std::atan2(point.x, point.z);if (!halfPassed) {if (ori < startOri - M_PI / 2) {ori += 2 * M_PI;} else if (ori > startOri + M_PI * 3 / 2) {ori -= 2 * M_PI;}if (ori - startOri > M_PI) {halfPassed = true;}} else {ori += 2 * M_PI;if (ori < endOri - M_PI * 3 / 2) {ori += 2 * M_PI;} else if (ori > endOri + M_PI / 2) {ori -= 2 * M_PI;}}
因此根据水平角度可以得到每个点相对于开始点的相对时间
relTime,并存储到intensit中。
对点云数据格式信息的利用达到最大化:把pcl::PointXYZI
中的intensity
设置为相对开始点的时间
+对应线束id
,一个数据包含了两个信息!!后面还有类似的操作。
// calculate relative scan time based on point orientationfloat relTime = config().scanPeriod * (ori - startOri) / (endOri - startOri);point.intensity = scanID + relTime;
那这个相对时间relTime有什么用呢?马上就会用到:和IMU数据一起近似去除激光的非匀速运动,构建匀速运动模型
。
5.4.2 近似匀速运动模型
当IMU数据存在时,使用IMU数据积分得到速度位置对点云数据进行补偿,得到激光匀速运动模型下的坐标。
首先是获取IMU数据,使用插值得到精确时间_scanTime + relTime的IMU数据(包含速度,位置,三个姿态角)
// 根据relTime进行IMU数据插值,得到速度,位置信息。
void BasicScanRegistration::interpolateIMUStateFor(const float &relTime, IMUState &outputState)
{// IMU数据和点云点的时间差:点云点时间 - IMU时间double timeDiff = toSec(_scanTime - _imuHistory[_imuIdx].stamp) + relTime;while (_imuIdx < _imuHistory.size() - 1 && timeDiff > 0) {_imuIdx++;// IMU数据和点云点的时间差:点云点时间 - IMU时间timeDiff = toSec(_scanTime - _imuHistory[_imuIdx].stamp) + relTime;}if (_imuIdx == 0 || timeDiff > 0) {// 不能插值,1._imuIdx == 0:使用最旧的数据 2. timeDiff > 0:使用最新的数据outputState = _imuHistory[_imuIdx];} else {// 如果IMU缓冲区中可以插值,就直接插值float ratio = -timeDiff / toSec(_imuHistory[_imuIdx].stamp - _imuHistory[_imuIdx - 1].stamp);IMUState::interpolate(_imuHistory[_imuIdx], _imuHistory[_imuIdx - 1], ratio, outputState);}
}
进行插值时特别注意偏航角,这里和刚才有点类似, − π -\pi −π和 π \pi π的转换,这是因为一般偏航角度可以360度,必须考虑角度的转换,而俯仰、滚转角度变换较小,不会存在 − π -\pi −π和 π \pi π的转换。
/** \brief Interpolate between two IMU states.** @param start the first IMUState* @param end the second IMUState* @param ratio the interpolation ratio* @param result the target IMUState for storing the interpolation result*/static void interpolate(const IMUState& start,const IMUState& end,const float& ratio,IMUState& result){float invRatio = 1 - ratio;result.roll = start.roll.rad() * invRatio + end.roll.rad() * ratio;result.pitch = start.pitch.rad() * invRatio + end.pitch.rad() * ratio;if (start.yaw.rad() - end.yaw.rad() > M_PI){result.yaw = start.yaw.rad() * invRatio + (end.yaw.rad() + 2 * M_PI) * ratio;}else if (start.yaw.rad() - end.yaw.rad() < -M_PI){result.yaw = start.yaw.rad() * invRatio + (end.yaw.rad() - 2 * M_PI) * ratio;}else{result.yaw = start.yaw.rad() * invRatio + end.yaw.rad() * ratio;}result.velocity = start.velocity * invRatio + end.velocity * ratio;result.position = start.position * invRatio + end.position * ratio;};
经过上面处理,因此我们拥有了当前点时间(_scanTime + relTime)对应的激光位置和速度,
进一步和开始点(_scanTime + 0)的激光位置、速度进行处理有
Startposition + PositionShift + 匀速模型(开始点对应的速度) = Curposition。可以考虑激光加速
运动下,PositionShift
表示了开始点时刻到当前时刻激光由于加速移动的距离
。
- relSweepTime其实等于relTime,表示当前点相对于开始点的时间差。
// 得到非匀速运动下的激光位置偏移量。 Startposition + PositionShift + 匀速模型(开始点对应的速度) = Curpositionfloat relSweepTime = toSec(_scanTime - _sweepStart) + relTime;// _scanTime - _sweepStart = 0_imuPositionShift = _imuCur.position - _imuStart.position - _imuStart.velocity * relSweepTime;
对于位置偏移,需要在世界坐标系下对点云数据进行处理,这里使用了之前提到的IMU局部
坐标系和世界
坐标系的转换,并且由于点云测量坐标和激光运动趋势相反
,因此这里需要加
上位置偏移量,特别注意不是减
!然后进一步得到IMU局部坐标系下的点云坐标。
void BasicScanRegistration::transformToStartIMU(pcl::PointXYZI& point)
{// rotate point to global IMU system// IMU局部坐标系到世界坐标系转换rotateZXY(point, _imuCur.roll, _imuCur.pitch, _imuCur.yaw);// add global IMU position shift// 加上位置偏移量,这里 加 是因为激光运动和点云运动是相反的。// 可以考虑加速运动下,PositionShift为正,并且点云测量坐标系变小,因此需要让点云坐标变大。point.x += _imuPositionShift.x();point.y += _imuPositionShift.y();point.z += _imuPositionShift.z();// rotate point back to local IMU system relative to the start IMU state// 世界坐标系到IMU局部坐标系转换rotateYXZ(point, -_imuStart.yaw, -_imuStart.pitch, -_imuStart.roll);
}
然后将近似匀速
运动模型下IMU局部坐标系
下的点云数据进行存储得到
_laserCloudScans[scanID].push_back(point);
5.4.3 特征提取
对所有点云数据进行运动补偿之后就是进行特征点提取了。首先变换点云数据存储格式,得到一维状态下的点云数据。使用_scanIndices来确定每束数据的开始位置,结束位置。
pcl::PointCloud<pcl::PointXYZI> _laserCloud;std::vector<pcl::PointCloud<pcl::PointXYZI> > _laserCloudScans;
void BasicScanRegistration::processScanlines(const Time& scanTime, std::vector<pcl::PointCloud<pcl::PointXYZI>> const& laserCloudScans)
{// reset internal buffers and set IMU start state based on current scan time// 为下一次处理做准备,同时清空当前特征点容器reset(scanTime); // construct sorted full resolution cloud// 将不同激光束点云数据合并为一维形式,使用_scanIndices来确定每束数据的开始位置,结束位置。size_t cloudSize = 0;for (int i = 0; i < laserCloudScans.size(); i++) {_laserCloud += laserCloudScans[i];IndexRange range(cloudSize, 0);cloudSize += laserCloudScans[i].size();range.second = cloudSize > 0 ? cloudSize - 1 : 0;_scanIndices.push_back(range);}extractFeatures();updateIMUTransform();
}
现在最重要的环节就是提取每个激光束的特征点,包含平面特征点和边缘特征点,具体可以参考下面
特征点的选择以及注意事项可以参考论文理解部分,这里不过多讲解。在
void BasicScanRegistration::extractFeatures(const uint16_t& beginIdx)
中进行特征点提取。
提取每个激光束点云数据在一维容器中的的开始
索引,结束
索引,并且保证点云数据的数量足够
能够进行弯曲度计算。
// 每个激光束点云数据在一维容器中的的开始索引,结束索引size_t scanStartIdx = _scanIndices[i].first;size_t scanEndIdx = _scanIndices[i].second;// skip empty scans// 激光束中数据不够if (scanEndIdx <= scanStartIdx + 2 * _config.curvatureRegion) {continue;}
对不不可靠点进行标记,0
表示未被选择,可以作为特征点,1
表示不能被选择为特征点。
- 不考虑每次激光束的
前
curvatureRegion,最后
curvatureRegion个点,因为不能计算弯曲度。 - 相邻点距离过大,说明可能不在同一个平面上。加权后的点近似相邻,但是空间中不相邻,因此存在
被遮挡
的可能,平面过于倾斜
的可能,属于不可靠点,需要标记,不能作为特征点。注意标记是对应标记的区域是根据点的远近来决定的
。 - 考虑A,B,C相邻三个点,AB距离,BC距离均大于B到激光距离一定比例,表明B点可能为
离群点
,位于过于倾斜的平面
,不可靠的测量数据。
void BasicScanRegistration::setScanBuffersFor(const size_t& startIdx, const size_t& endIdx)
{// resize bufferssize_t scanSize = endIdx - startIdx + 1;// 0表示未被选择,可以作为特征点_scanNeighborPicked.assign(scanSize, 0);// mark unreliable points as picked// 不考虑每次激光束的前curvatureRegion,最后curvatureRegion个点,因为不能计算弯曲度for (size_t i = startIdx + _config.curvatureRegion; i < endIdx - _config.curvatureRegion; i++) {const pcl::PointXYZI& previousPoint = (_laserCloud[i - 1]);const pcl::PointXYZI& point = (_laserCloud[i]);const pcl::PointXYZI& nextPoint = (_laserCloud[i + 1]);float diffNext = calcSquaredDiff(nextPoint, point);// 相邻点距离过大,说明可能不在同一个平面上,需要考虑if (diffNext > 0.1) {float depth1 = calcPointDistance(point);float depth2 = calcPointDistance(nextPoint);// 将距离远的点 坐标比例缩放重投影 到 距离近的点平面if (depth1 > depth2) {// 加权下的相邻点距离 point点较远float weighted_distance = std::sqrt(calcSquaredDiff(nextPoint, point, depth2 / depth1)) / depth2;// 这里加权距离小说明,加权后的点近似相邻,但是空间中不相邻,因此存在被遮挡的可能,平面过于倾斜的可能,// 属于不可靠点,需要标记,不能作为特征点// point远,那么point左边这一部分区域点都不能作为特征点if (weighted_distance < 0.1) {std::fill_n(&_scanNeighborPicked[i - startIdx - _config.curvatureRegion], _config.curvatureRegion + 1, 1);continue;}} else {// 和上面的分析类似float weighted_distance = std::sqrt(calcSquaredDiff(point, nextPoint, depth1 / depth2)) / depth1;// nextPoint远,那么nextPoint右边这一部分区域点都不能作为特征点if (weighted_distance < 0.1) {std::fill_n(&_scanNeighborPicked[i - startIdx + 1], _config.curvatureRegion + 1, 1);}}}float diffPrevious = calcSquaredDiff(point, previousPoint);float dis = calcSquaredPointDistance(point);// 考虑A,B,C相邻三个点,AB距离,BC距离均大于B到激光距离一定比例,表明B点可能为离群点,位于过于倾斜的平面,不可靠的测量数据,if (diffNext > 0.0002 * dis && diffPrevious > 0.0002 * dis) {_scanNeighborPicked[i - startIdx] = 1;}}
}
将同一激光束索引划分子区域
,得到子区域索引sp,ep,
// 将同一激光束索引划分子区域,得到子区域索引sp epsize_t sp = ((scanStartIdx + _config.curvatureRegion) * (_config.nFeatureRegions - j)+ (scanEndIdx - _config.curvatureRegion) * j) / _config.nFeatureRegions;size_t ep = ((scanStartIdx + _config.curvatureRegion) * (_config.nFeatureRegions - 1 - j)+ (scanEndIdx - _config.curvatureRegion) * (j + 1)) / _config.nFeatureRegions - 1;// skip empty regions// 跳过空的子区域if (ep <= sp) {continue;}
根据论文中向量的归一化模值公式
计算子区域中每个点的弯曲度
并进行排序,弯曲度越大
,对应索引存储位置越靠后
。初始所有点的特征标志
为次平面点。特征点的种类存放在_regionLabel中(边缘点,次边缘点,平面点,次平面点)
void BasicScanRegistration::setRegionBuffersFor(const size_t& startIdx, const size_t& endIdx)
{// resize bufferssize_t regionSize = endIdx - startIdx + 1;_regionCurvature.resize(regionSize);_regionSortIndices.resize(regionSize);// 初始所有点的标志为 次平面点_regionLabel.assign(regionSize, SURFACE_LESS_FLAT);// calculate point curvatures and reset sort indicesfloat pointWeight = -2 * _config.curvatureRegion;// 根据论文中 向量的归一化模值 计算每个点的弯曲度并存储for (size_t i = startIdx, regionIdx = 0; i <= endIdx; i++, regionIdx++) {float diffX = pointWeight * _laserCloud[i].x;float diffY = pointWeight * _laserCloud[i].y;float diffZ = pointWeight * _laserCloud[i].z;for (int j = 1; j <= _config.curvatureRegion; j++) {diffX += _laserCloud[i + j].x + _laserCloud[i - j].x;diffY += _laserCloud[i + j].y + _laserCloud[i - j].y;diffZ += _laserCloud[i + j].z + _laserCloud[i - j].z;}_regionCurvature[regionIdx] = diffX * diffX + diffY * diffY + diffZ * diffZ;_regionSortIndices[regionIdx] = i;}// sort point curvatures// 根据弯曲度将索引排序,弯曲度越大,对应索引存储位置越靠后for (size_t i = 1; i < regionSize; i++) {for (size_t j = i; j >= 1; j--) {if (_regionCurvature[_regionSortIndices[j] - startIdx] < _regionCurvature[_regionSortIndices[j - 1] - startIdx]) {std::swap(_regionSortIndices[j], _regionSortIndices[j - 1]);}}}
}
然后根据弯曲度选取边缘点,具体操作如下
- 根据弯曲度大小提取边缘点,弯曲度越大越可能为边缘点,因此从后面开始寻找
未被标记
+ 弯曲度满足阈值
+ 边缘点最大数量未满足
--> 可被选为边缘点- 边缘点,次边缘点附近左右curvatureRegion区域点进行标记
// extract corner featuresint largestPickedNum = 0;// 根据弯曲度大小提取边缘点,弯曲度越大越可能为边缘点,因此从后面开始寻找for (size_t k = regionSize; k > 0 && largestPickedNum < _config.maxCornerLessSharp;) {// idx为_laserCloud中的索引 用于提取点云数据// scanIdx为_scanNeighborPicked中的索引 用于标记能够作为特征点// regionIdx为_regionCurvature,_regionLabel中的索引 用于提取弯曲度,标识特征类型size_t idx = _regionSortIndices[--k];size_t scanIdx = idx - scanStartIdx;size_t regionIdx = idx - sp;// 未被标记 + 弯曲度满足阈值 + 边缘点最大数量未满足 --> 可被选为边缘点// 边缘点,次边缘点附近左右curvatureRegion区域点进行标记if (_scanNeighborPicked[scanIdx] == 0 &&_regionCurvature[regionIdx] > _config.surfaceCurvatureThreshold) {largestPickedNum++;// 数量为达到则为边缘点CORNER_SHARP,否则为次边缘点CORNER_LESS_SHARPif (largestPickedNum <= _config.maxCornerSharp) {_regionLabel[regionIdx] = CORNER_SHARP;// 只存放边缘点_cornerPointsSharp.push_back(_laserCloud[idx]);} else {_regionLabel[regionIdx] = CORNER_LESS_SHARP;}// 存放边缘点和次边缘点_cornerPointsLessSharp.push_back(_laserCloud[idx]);// 对选取点附近左右curvatureRegion区域点进行标记markAsPicked(idx, scanIdx);}}
对平面特征点同样有
- 根据弯曲度大小提取平面点,弯曲度越小越可能为边缘点,因此从前面开始寻找
- 未被标记 + 弯曲度满足阈值 + 边缘点最大值未满足 --> 可被选为平面点
- 平面点附近左右curvatureRegion区域点进行标记
// extract flat surface featuresint smallestPickedNum = 0;// 根据弯曲度大小提取平面点,弯曲度越小越可能为边缘点,因此从前面开始寻找for (int k = 0; k < regionSize && smallestPickedNum < _config.maxSurfaceFlat; k++) {// idx为_laserCloud中的索引 用于提取点云数据// scanIdx为_scanNeighborPicked中的索引 用于标记能够作为特征点// regionIdx为_regionCurvature,_regionLabel中的索引 用于提取弯曲度,标识特征类型size_t idx = _regionSortIndices[k];size_t scanIdx = idx - scanStartIdx;size_t regionIdx = idx - sp;// 未被标记 + 弯曲度满足阈值 + 边缘点最大值未满足 --> 可被选为平面点// 平面点点附近左右curvatureRegion区域点进行标记if (_scanNeighborPicked[scanIdx] == 0 &&_regionCurvature[regionIdx] < _config.surfaceCurvatureThreshold) {smallestPickedNum++;_regionLabel[regionIdx] = SURFACE_FLAT;// 只存放平面点_surfacePointsFlat.push_back(_laserCloud[idx]);markAsPicked(idx, scanIdx);}}// extract less flat surface features// 存放所有平面点,次平面点。也就是非边缘点,次边缘点的所有点for (int k = 0; k < regionSize; k++) {if (_regionLabel[k] <= SURFACE_LESS_FLAT) {surfPointsLessFlatScan->push_back(_laserCloud[sp + k]);}}
最后对所有的次平面点进行降采样
// down size less flat surface point cloud of current scan// 对次平面点进行降采样得到_surfacePointsLessFlatpcl::PointCloud<pcl::PointXYZI> surfPointsLessFlatScanDS;pcl::VoxelGrid<pcl::PointXYZI> downSizeFilter;downSizeFilter.setInputCloud(surfPointsLessFlatScan);downSizeFilter.setLeafSize(_config.lessFlatFilterSize, _config.lessFlatFilterSize, _config.lessFlatFilterSize);downSizeFilter.filter(surfPointsLessFlatScanDS);_surfacePointsLessFlat += surfPointsLessFlatScanDS;
到此,所有的特征点存放在_cornerPointsSharp
、_cornerPointsLessSharp
、_surfacePointsFlat
、_surfacePointsLessFlat
(经过滤波)中。
5.4.4 打包IMU数据
这个时候需要对IMU变换数据进行存储打包,把imu信息存储在点云格式的数据中,在激光里程计中还会加以使用。
- 获取点云中
第一个点
时对应的激光姿态角
_imuStart,获取点云中最后一个点
时对应的激光姿态角
_imuCur - 获取点云中
最后一个点
时激光相对于
获取开始点
时的激光的 非匀速运动位置偏移
开始点对应的IMU局部坐标系
imuShiftFromStart - 获取点云中
最后一个点
时激光相对于
获取开始点
时的激光的 非匀速运动速度偏移
开始点对应的IMU局部坐标系
imuVelocityFromStart - 点云已经去除了非匀速运动,为什么还需要呢?因为后面估计的是
激光运动
,不是点云运动,因此必须要在激光里程计中恢复原来的非匀速运动偏移
void BasicScanRegistration::updateIMUTransform()
{// 更新IMU变换的数据,可以供激光里程计中使用// 获取点云中第一个点时对应的激光姿态角_imuTrans[0].x = _imuStart.pitch.rad();_imuTrans[0].y = _imuStart.yaw.rad();_imuTrans[0].z = _imuStart.roll.rad();// 获取点云中最后一个点时对应的激光姿态角_imuTrans[1].x = _imuCur.pitch.rad();_imuTrans[1].y = _imuCur.yaw.rad();_imuTrans[1].z = _imuCur.roll.rad();Vector3 imuShiftFromStart = _imuPositionShift;// 世界坐标系到IMU局部坐标系转换rotateYXZ(imuShiftFromStart, -_imuStart.yaw, -_imuStart.pitch, -_imuStart.roll);// 获取点云中最后一个点时激光相对于获取开始点时的激光的 非匀速运动 位置偏移 开始点对应的IMU局部坐标系_imuTrans[2].x = imuShiftFromStart.x();_imuTrans[2].y = imuShiftFromStart.y();_imuTrans[2].z = imuShiftFromStart.z();Vector3 imuVelocityFromStart = _imuCur.velocity - _imuStart.velocity;// 世界坐标系到IMU局部坐标系转换rotateYXZ(imuVelocityFromStart, -_imuStart.yaw, -_imuStart.pitch, -_imuStart.roll);// 获取点云中最后一个点时激光相对于获取开始点时的激光的 非匀速运动 速度偏移 开始点对应的IMU局部坐标系_imuTrans[3].x = imuVelocityFromStart.x();_imuTrans[3].y = imuVelocityFromStart.y();_imuTrans[3].z = imuVelocityFromStart.z();
}
5.5发布数据
最后将得到点云数据
以及IMU数据
进行发布。_pubLaserCloud
是近似匀速模型下
的所有点云数据
。其他的前面已经涉及到了,就不再赘述。
void ScanRegistration::publishResult()
{auto sweepStartTime = toROSTime(sweepStart());// publish full resolution and feature point clouds// 发布点云数据,特征点云数据publishCloudMsg(_pubLaserCloud, laserCloud(), sweepStartTime, "/camera");publishCloudMsg(_pubCornerPointsSharp, cornerPointsSharp(), sweepStartTime, "/camera");publishCloudMsg(_pubCornerPointsLessSharp, cornerPointsLessSharp(), sweepStartTime, "/camera");publishCloudMsg(_pubSurfPointsFlat, surfacePointsFlat(), sweepStartTime, "/camera");publishCloudMsg(_pubSurfPointsLessFlat, surfacePointsLessFlat(), sweepStartTime, "/camera");// publish corresponding IMU transformation information// 发布IMU测量的激光位姿变换数据publishCloudMsg(_pubImuTrans, imuTransform(), sweepStartTime, "/camera");
}
更新日志
同步更新地址知乎:LOAM SLAM原理之源代码分析附公式推导
有细节性出入!!主要是细节部分的解疑,问题讨论部分,建议前往知乎阅读,此博客只是原始版本(还不是因为大家讨论得太少了,修改都在知乎上进行了 ) 。
- 2020-12-07
整理完成LaserOdometry节点内容,地址请转到LOAM源代码分析附公式推导之LaserOdometry
最近有点忙,因此这个时间跨度有点大,两个月了,我自己都没有想到!害,很多公式自己有重新推导了一次,希望能够帮助大家! - 2020-10-11
整理完成MultiScanRegistration节点内容 - 2020-10-09
第一次编辑,初版
这篇关于LOAM源代码分析附公式推导之MultiScanRegistration的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
