NGUI的双点触摸缩放UI(模拟Camera变焦)

2023-10-21 18:50

本文主要是介绍NGUI的双点触摸缩放UI(模拟Camera变焦),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

  在很多的Unity游戏开发中,会使用NGUI来做界面的开发。现在很多游戏的界面上会有小地图,当小地图的内容比较多,就需要能缩放,放大能看具体信息,缩小能看大概内容。但由于这地图是用NGUI做的,不是场景的东西,无法使用Camera进行变焦来达到缩放的效果。
  要实现这个功能,我们要解决两个问题,一如何模拟Camera的变焦缩放,二是如何实现双指操作,在这里,我分两个部分来说明。

一、模拟Camera变焦

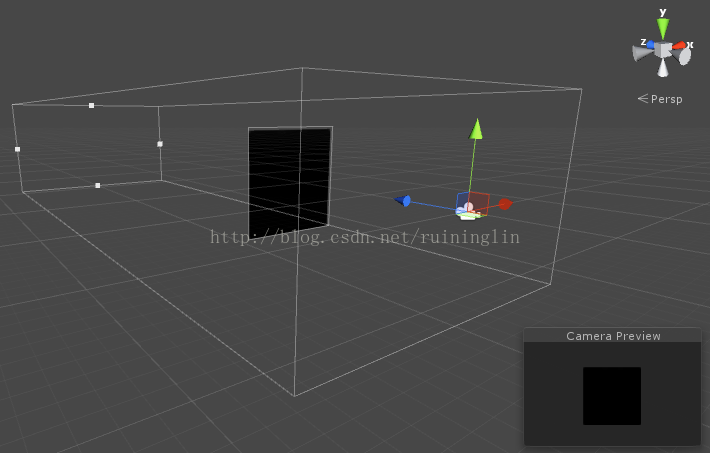

  我们先来看看Camera变焦缩放的效果是怎么样的。



  可以看到上面的左右两图,这里使用的是正交投影,当设置Camera的size(orthographicSize)时,实际上是控制了显示区域的大小,当size变小时,能看到的东西是变少了,但由于屏幕的尺寸是不变的,所以我们看到图片的左下角预览,场景中的UISprite变大了。相反,当size变大时,能看到的东西变多了,而由于屏幕尺寸不变,预览中的UISprite变小。所以,我们要在UI上模拟这种效果,其实改变UI的localSize就可以了。
  但是,设置Camera的size时,显示区域的缩放,是改屏幕中心点来缩放的。可以看到上面两张图,Camera的size变小时,预览中的UISprite变大了,但是图片中的红点,还是对齐着屏幕中心点。要达到这种效果,其实不用去在意UI的锚点,简单的方法的改变UI的localSize后,再对UI做偏移操作,使图片红点再次对齐屏幕中心点。步骤如下:
  1.计算出当前UI的实际显示size1(即当前localSize乘以UI原size)
  2.计算出屏幕中心点相对于UI中心点的坐标pos1
  3.计算出pos1与显示size1的比例ratio
  4.缩放
  5.计算出缩放后新的UI显示size2,乘以ratio即为相对于UI中心点的pos2
  6.对UI做偏移(pos1-pos2)
  以下为实现的核心代码:

    void CaculateScale(float delta){Vector3 scale = mTrans.localScale;Vector3 position = mTrans.position;radio.x = -position.x / curSize.x;radio.y = -position.y / curSize.y;///scale.x += delta;scale.y += delta;if (scale.x > maxScale){scale.x = maxScale;scale.y = maxScale;}else if (scale.x < minScale){scale.x = minScale;scale.y = minScale;}//保持是屏幕中心点的缩放Vector2 size = new Vector2(widget.width * scale.x, widget.height * scale.y);position.x =  -size.x * radio.x;position.y =  -size.y * radio.y;curSize = size;mTrans.position = position;///mTrans.localScale = scale;CaculatePosition();}

二、实现双点触摸

NGUI在3.6版本后,陆续增加了多点触摸的实现,在UICamera的注释中,就有多触点的说明,如下:

/// * OnHover (isOver) is sent when the mouse hovers over a collider or moves away.
/// * OnPress (isDown) is sent when a mouse button gets pressed on the collider.
/// * OnSelect (selected) is sent when a mouse button is first pressed on an object. Repeated presses won't result in an OnSelect(true).
/// * OnClick () is sent when a mouse is pressed and released on the same object.
///   UICamera.currentTouchID tells you which button was clicked.
/// * OnDoubleClick () is sent when the click happens twice within a fourth of a second.
///   UICamera.currentTouchID tells you which button was clicked.

从注释我们可以知道UICamera.currentTouchID,可以获取到当前屏幕操作事件函数是哪个TouchID触发的,这个TouchID,在手机上时,就是手指的触摸ID即FingerID,具体的描述可以参考这里。现在我们可以用UICamera.currentTouchID来区分是哪个手指来触发UICamera事件函数的。

要实现双点的触摸操作,那就要用到UICamera的OnPress与OnDrag事件函数,OnPress用来计数多少手指按下,OnDrag来计算两点之间的滑动距离。在这里,要注意下两点间距离的计算,我们可以用UICamera.lastTouchPosition来获取当前手指触摸点的屏幕坐标,但这个坐标不能直接使用,要转换到UICamera的世界坐标,可以用ScreenToWorldPoint()来转换。这样,我们的思路就很清晰了,以下为实现的核心代码:

    void OnPress(bool isPressed){if (isPressed){int touchID = UICamera.currentTouchID;if (touchID < 0){touchID = 0;}if (touchID < 2){isPress[touchID] = true;posArray[touchID] = UICamera.mainCamera.ScreenToWorldPoint(UICamera.lastTouchPosition);preDis = Vector2.Distance(posArray[0], posArray[1]);}}else{if (UICamera.activeTouches.Count < 2){isPress[0] = false;isPress[1] = false;return;}}}void OnDrag(Vector2 delta){int touchID = UICamera.currentTouchID;if (touchID < 0){touchID = 0;}if (touchID >= posArray.Length){return;}posArray[touchID] = UICamera.mainCamera.ScreenToWorldPoint(UICamera.lastTouchPosition);if (isPress[0] && isPress[1]){// 两点之间的距离。float curDis = Vector2.Distance(posArray[0], posArray[1]);OnScale(curDis - preDis);preDis = curDis;}}

至此,我们就可以实现UI的双点触摸缩放了,当然,我们还能添加更多点的触摸操作。



这篇关于NGUI的双点触摸缩放UI(模拟Camera变焦)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
