前言

Hello!欢迎来到Axure 9 实战案例教程专栏。点击了解课程简介>>

在年前(2020年)小默曾绘制过一个Axure作品,里边有一个点击按钮显示波纹特效(点击了解更多),有不少同学询问如何实现。那么本篇我们就来讲解一下这里用到的交互事件,以显示隐藏事件与等待事件的应用,绘制按钮的波纹特效。

在这里插入图片描述

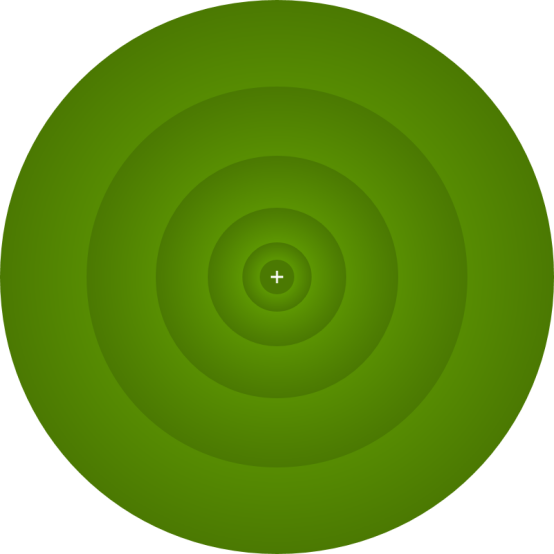

点击按钮显示波纹特效

我们先来看看完整效果图,大家可以看到按钮点击效果主要组成包括(由于整个作品比较复杂,这里我们只拆解按钮点击效果这部分交互):
①点击右下角的圆形时,以波纹特效打开菜单;
②波纹扩大时,中心的+号会旋转;
③波纹只能填充满手机框,不会溢出框外。

下面就来给大家讲解一下,如何绘制按钮波纹特效的步骤。

第一步:设计波纹草图

首先拖入一个圆形,命名为按钮,再设置大小为50×50,边框为0,填充单色颜色为绿色;然后在圆形中输入文字+号,并设置大小为36,字体颜色为白色。

在这里插入图片描述

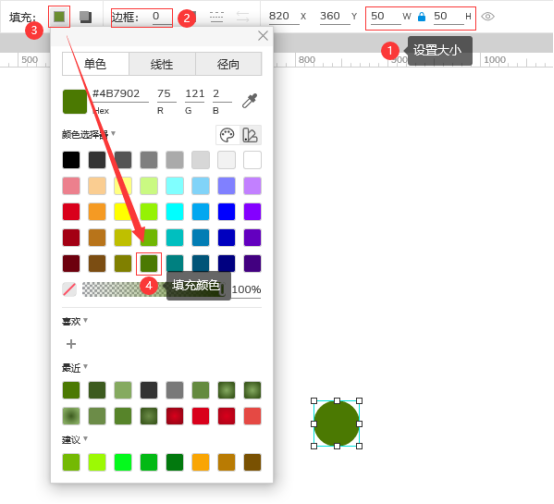

拖入一个圆形,设置为50×50,边框为0,填充为单色绿色

在这里插入图片描述

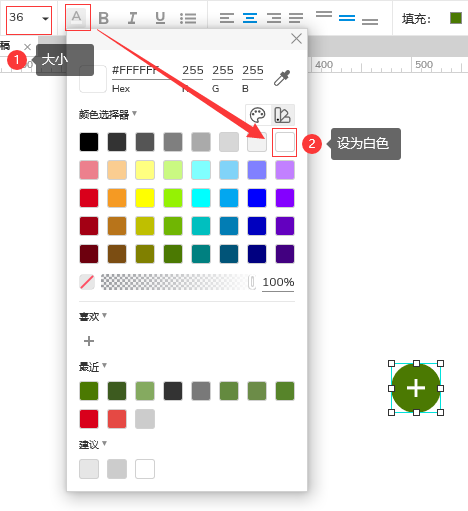

在圆形中输入文字+号,设置大小为36,字体颜色为白色

接着再拖入一个圆形,命名为圆形1,再设置大小为100×100,边框为0,填充径向颜色为两种绿色;然后在圆形中输入文字×号,并设置大小为36,字体颜色为白色。

在这里插入图片描述

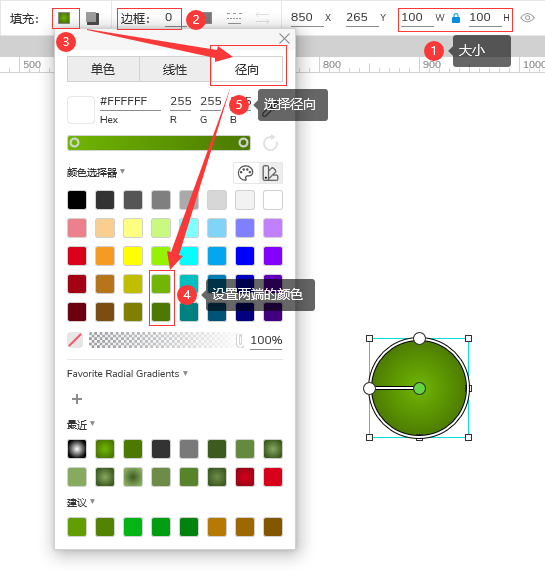

再拖入一个圆形,设置为100×100,边框为0,填充为径向绿色

在这里插入图片描述

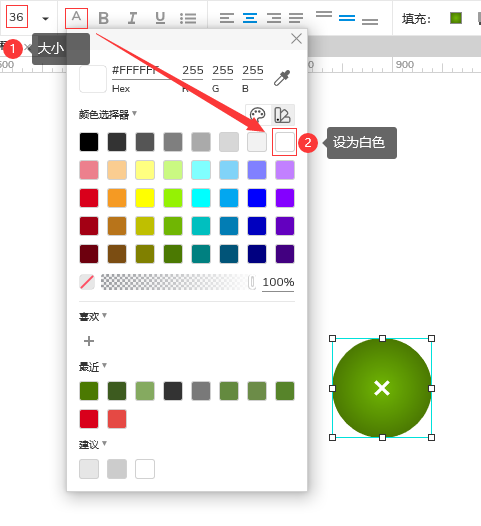

在圆形中输入文字×号,设置大小为36,字体颜色为白色

再接着将圆形1复制粘贴4份,分别命名为圆形2~5,再分别设置大小为200×200、350×350、550×550、800×800(6个圆形大小间隔分别是50、100、150、200、250);然后修改圆形2和4的文本为+号。

在这里插入图片描述

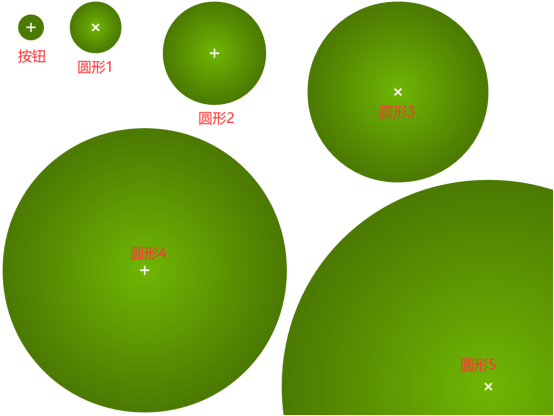

将圆形1复制4份,命名为圆形2~5,直径为200、350、550、800,修改圆形2和4的文本为+号

最后选中全部元件,设置为居中对齐和中部对齐;然后在左侧栏的概要中,将元件的排序拖拽为按钮、圆形1~5。

在这里插入图片描述

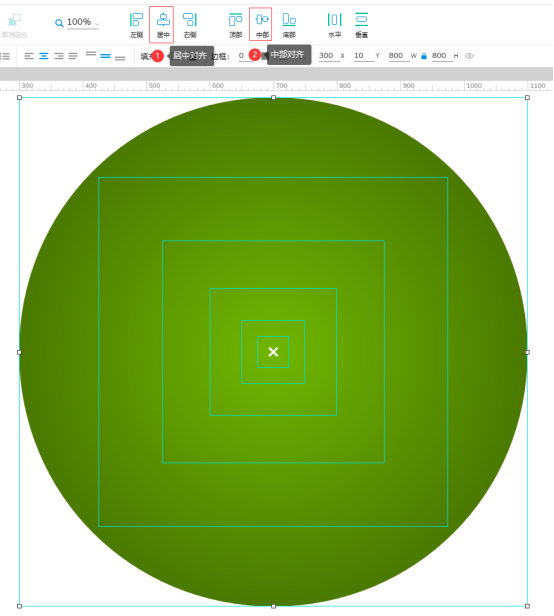

选中全部元件,设置为居中对齐和中部对齐

在这里插入图片描述

将元件的排序拖拽为按钮、圆形1~5

在这里插入图片描述

第一步效果图

第二步:设置点击效果

首先选中圆形按钮,在右侧栏的交互中,依次点击新建交互-单击时-显示隐藏-圆形1,默认为显示;然后点击添加目标-按钮,设置为隐藏;再点击添加动作-等待,设置为100毫秒。

在这里插入图片描述

选中圆形按钮,点击新建交互-单击时-显示隐藏-圆形1

在这里插入图片描述

点击添加目标-按钮,设置为隐藏

在这里插入图片描述

再点击添加动作

在这里插入图片描述

点击等待,设置为100毫秒

接着选中显示隐藏与等待的交互,按Ctrl+C(复制交互到剪贴板),再点击选中单击时交互,按Ctrl+V 4次(粘贴多4份交互到单击时交互中);然后修改这4份交互中的显示目标为圆形2~5、隐藏目标为圆形1 ~ 4。

在这里插入图片描述

将显示隐藏与等待的交互复制4份,修改显示为圆形2~5、隐藏为圆形1 ~ 4

再接着点击添加动作,依次点击显示隐藏-按钮,默认为显示;然后选中圆形1~5,设置为隐藏。

在这里插入图片描述

再点击添加动作-显示隐藏-按钮

在这里插入图片描述

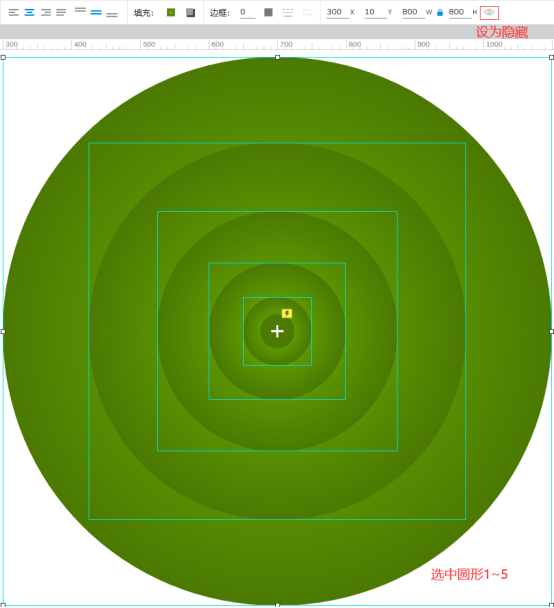

选中圆形1~5,设置为隐藏

在这里插入图片描述

第二步圆形按钮的交互

第三步:设置波纹范围

首先拖入一个动态面板,到圆形上,拖动至合适大小(即圆形填充满动态面板);然后全选全部圆形(包括按钮),按Ctrl+X(剪切元件到剪贴板),双击动态面板进入编辑状态,再按Ctrl+V(粘贴元件到动态面板中)。

在这里插入图片描述

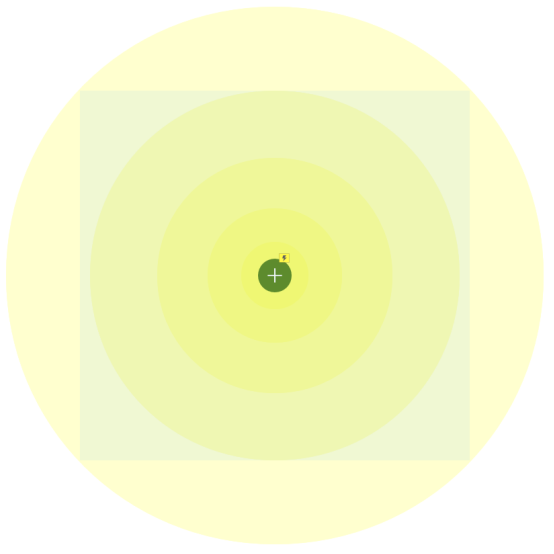

拖入一个动态面板,拖动至合适大小

在这里插入图片描述

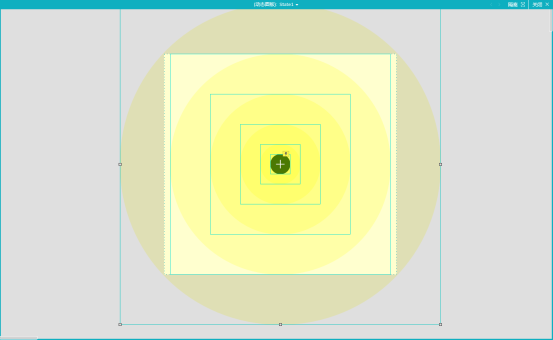

选中全部圆形(含按钮),剪切粘贴到动态面板中

结语

OK了,通过前面三步操作,点击按钮显示波纹特效就绘制完成了;不过在浏览器预览时,圆形中的+号可能不居中,这个时候需要我们修改文本的字体和大小了,比如楷体,字号28;如果你还有不理解的地方,可以下载文末的课件继续学习哦。

在这里插入图片描述

最终效果图

在线预览

效果图在线预览:https://u.pmdaniu.com/L8A5p

相关课件

为了帮助各位同学,能快速理解和练习Axure案例,本专栏每篇教程都会提供RP格式课件下载。

课件整包链接:
https://item.taobao.com/item.htm?id=631599964711

链接长期有效。

(默林如斯原创出品,未经许可,禁止转载,侵权必究)

《Axure 9 案例教程-基础篇》:以实战案例的角度,讲解Axure 9 的基础操作,帮助大家从案例中学习产品原型的设计思维,带你快速进入实战阶段!!适合Axure入门的同学!!点击了解课程简介>>

欢迎关注《产品经理知识与资源》专栏,这里专注原创Axure实战原型、Axure原型模板、Axure元件库、Axure图标库;2012年入行的原创实力保障!!点击前去关注>>
