本文参考：泡泡机器人提供的带注释的ORB_SLAM2源代码
转载本文请注明出处：
https://blog.csdn.net/RobotLife/article/details/87194017

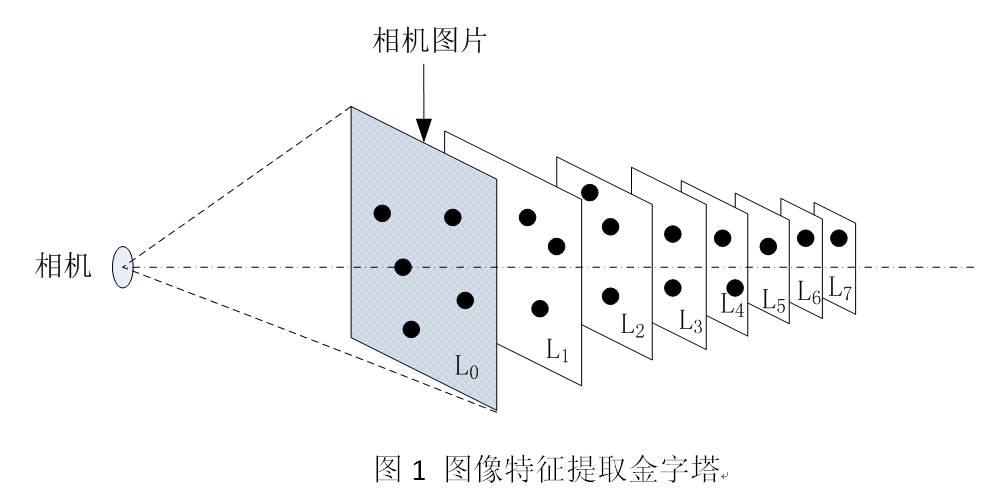

在orb_slam2中，为了实现特征尺度不变性采用了图像金字塔，金字塔的缩放因子为1.2,。其思路就是对原始图形（第0层）依次进行1/1.2缩放比例进行降采样得到共计8张图片（包括原始图像），然后分别对得到的图像进行特征提取，并记录特征所在金字塔的第几层，这样得到一帧图像的特征点，如图1所示。
现在假设在第二层中有一特征点F，为了避免缩放带来特征点F在纵向的移动，为简化叙述，选择的特征点F位于图像中心，如图2所示。根据相机成像“物近像大，物远像小”的原理，如图2所示为相机成像的示意图。假设图1中摄像机原始图像即金字塔第0层对应图2中成像视野I0 ，则图1中图像金字塔第2层图像可以相应对应于图2中成像视野I2 。
其中特征点F所在patch的相应关系如图3所示。根据图2可以得到 结论1： d2 / d0 = 1.22 。
有了以上铺垫现在，来说说，尺度不变性，这里不直接说明，而是看看对于第m层上的一个特征点，其对应尺度不变时相机与特征点对应空间位置之间距离（简称物距）的范围。
假设第m层上有一特征点Fm，其空间位置与拍摄时相机中心的位置为dm ，显然这是原始图像缩放1/1.2m 倍后得到的特征点patch，考虑“物远像小”的成像特点，要使得该第m层特征点对应patch变为图像金字塔第0层中同样大小的patch，其相机与空间点的距离d=dm * 1.2m ,即尺度不变的最大物距dmax = dm*1.2m 。
要求尺度不变的最小物距则这样考虑：根据“物近像大”的成像特点，使得当前第m层的特征点移到第7层上则，真实相机成像图像得放大1.27-m倍，故对应最小物距dmin=dm *1.2m-7 。
orb_slam2中原始代码如下：
注意：上面变量与代码中变量的对应关系：
7 <–> nLevels-1
m <–> level
1.2m <–> levelScaleFactor
dmax <–> mfMaxDistance
dmin <–> mfMinDistance
void MapPoint::UpdateNormalAndDepth()
{map<KeyFrame*,size_t> observations;KeyFrame* pRefKF;cv::Mat Pos;{unique_lock<mutex> lock1(mMutexFeatures);unique_lock<mutex> lock2(mMutexPos);if(mbBad)return;observations=mObservations; // 获得观测到该3d点的所有关键帧pRefKF=mpRefKF; // 观测到该点的参考关键帧Pos = mWorldPos.clone(); // 3d点在世界坐标系中的位置}if(observations.empty())return;cv::Mat normal = cv::Mat::zeros(3,1,CV_32F);int n=0;for(map<KeyFrame*,size_t>::iterator mit=observations.begin(), mend=observations.end(); mit!=mend; mit++){KeyFrame* pKF = mit->first;cv::Mat Owi = pKF->GetCameraCenter();cv::Mat normali = mWorldPos - Owi;normal = normal + normali/cv::norm(normali); // 对所有关键帧对该点的观测方向归一化为单位向量进行求和n++;} cv::Mat PC = Pos - pRefKF->GetCameraCenter(); // 参考关键帧相机指向3D点的向量（在世界坐标系下的表示）const float dist = cv::norm(PC); // 该点到参考关键帧相机的距离const int level = pRefKF->mvKeysUn[observations[pRefKF]].octave;const float levelScaleFactor = pRefKF->mvScaleFactors[level];const int nLevels = pRefKF->mnScaleLevels; // 金字塔层数{unique_lock<mutex> lock3(mMutexPos);// 另见PredictScale函数前的注释mfMaxDistance = dist*levelScaleFactor; // 观测到该点的距离下限mfMinDistance = mfMaxDistance/pRefKF->mvScaleFactors[nLevels-1]; // 观测到该点的距离上限mNormalVector = normal/n; // 获得平均的观测方向}
}
