本人手上所用的激光雷达是hokuyo的UST-10LX型号，接口是网口类，要将其放在turtlebot上进行SLAM建图，修改的文件和USB接口的雷达一样，但是内容上有细微差异。我也是找了好些博客综合而来，有错误的地方还请大神们多多指教。

首先，得先弄明白几点情况：

1.在ROS上安装包有两种方式，一种是通过apt-get insatll安装Debian文件，一种是源文件安装。我学习ROS不深，安装turtlebot 包时只会用apt-get方式，所以在修改相应文件时，要先切换到/opt/ros/indigo/share下进行修改。

2.修改文件前，一定要记得备份，备份，备份！！！

3.一共修改了5处文件，建议修改一次，运行一下turtlebot，确认此次修改无误后，再进行下一次修改。

好了，开始修改文件了，我一共修改了五个地方：
1.在/opt/ros/indigo/share/turtlebot_bringup/launch/minimal.launch文件中添加了hokuyo的节点：

<node name="hokuyo_urg_node" pkg="urg_node" type="urg_node"><param name="ip_address" value="192.168.0.10" /><param name="ip_port" value="10940" /><param name="frame_id" value="base_laser_link"/><param name="calibrate_time" type="bool" value="true"/><param name="intensity" type="bool" value="false"/><param name="min_ang" value="-2.356194437"/><param name="max_ang" value="2.35619443"/><param name="cluster" value="1"/>< !– remap from="scan" to="base_scan" ==This is no longer needed / –>
< /node>

其中，包括激光雷达的ip地址，连接端口，坐标系的转换关系，检测角度范围，具体的范围值可以自己算一遍。这一款的激光雷达的测量角度范围是270°，那么一边的测量范围就是π*270/180/2.

2./opt/ros/indigo/share/turtlebot_description/robots/kobuki_hexagons_kinect.urdf.xacro
在下面添加了雷达的连接

<robot name="turtlebot" xmlns:xacro="http://ros.org/wiki/xacro"&gt;
< xacro:include filename="$(find turtlebot_description)/urdf/turtlebot_library.urdf.xacro" />
<kobuki/>
< stack_hexagons parent="base_link"/>
<sensor_kinect parent="base_link"/>
<sensor_hokuyo parent="base_link"/>
< /robot>

3.在/opt/ros/indigo/share/turtlebot_description/urdf/turtlebot_library.urdf.xacro
最下面添加了以下语句：

<xacro:include filename="$(find turtlebot_description)/urdf/sensors/hokuyo.urdf.xacro"/>

4.在/opt/ros/indigo/share/turtlebot_description/urdf/sensors中添加了hokuyo.urdf.xacro文件，修改内容如下：

<?xml version="1.0"?>
<robot name="sensor_hokuyo" xmlns:xacro="http://ros.org/wiki/xacro"&gt；
<xacro:include filename="$(find turtlebot_description)/urdf/turtlebot_gazebo.urdf.xacro"/>
<xacro:include filename="$(find turtlebot_description)/urdf/turtlebot_properties.urdf.xacro"/><!– Set location of lidar as parameters. distance from center of bottom of kobuki base in meters –>
<xacro:macro name="sensor_hokuyo" params="parent"><joint name="laser" type="fixed"><origin yz="0.08 0.46 0.0" rpy="0 0 0" /><parent link="${parent}"/><child link="base_laser_link" /></joint><link name="base_laser_link"><visual><geometry><box size="0.00 0.05 0.06" /></geometry><material name="Green" /></visual><inertial><mass value="0.000001" /><origin xyz="0 0 0" /><inertia ixx="0.0001" ixy="0.0" ixz="0.0" iyy="0.0001" iyz="0.0" izz="0.0001" /></inertial></link></xacro:macro>
< /robot>

5.修改了/opt/ros/indigo/share/turtlebot_navigation/param/costmap_common_param.yaml文件，修改后的内容如下：

observation_sources: hokuyo kinect bump
hokuyo:
data_type: LaserScan
#topic: /hokuyo_urg_node/scan
topic: scan
marking: true
clearing: true
# min was 0.25 and max was 0.35 changed to fix hokuyo lidar
min_obstacle_height: 0.0
max_obstacle_height: 0.5
raytrace_range: 10.0 #override range for this sensor
obstacle_range: 10.0 #override range for this sensor
kinect:
data_type: LaserScan
#topic: /camera/camera_nodelet_manager/scan
topic: kinect_scan
marking: false
clearing: false
# min was 0.25 and max was0.35
min_obstacle_height: 0.0
max_obstacle_height: 0.5
bump:
data_type: PointCloud2
topic: mobile_base/sensors/bumper_pointcloud
marking: true
clearing: false
min_obstacle_height: 0.0
max_obstacle_height: 0.15

文件修改完成后，就可以按照正常的步骤来进行建图。
1.在tuetlebot 上运行:

$ roslaunch turtlebot_bringup minimal.launch
$ roslaunch turtlebot_navigation gmapping_demo.launch

2.在工作站上，运行：

$ roslaunch turtlebot_rviz_launchers view_navigation.launch
$ roslaunch turtlebot_teleop keyboard_teleop.launch

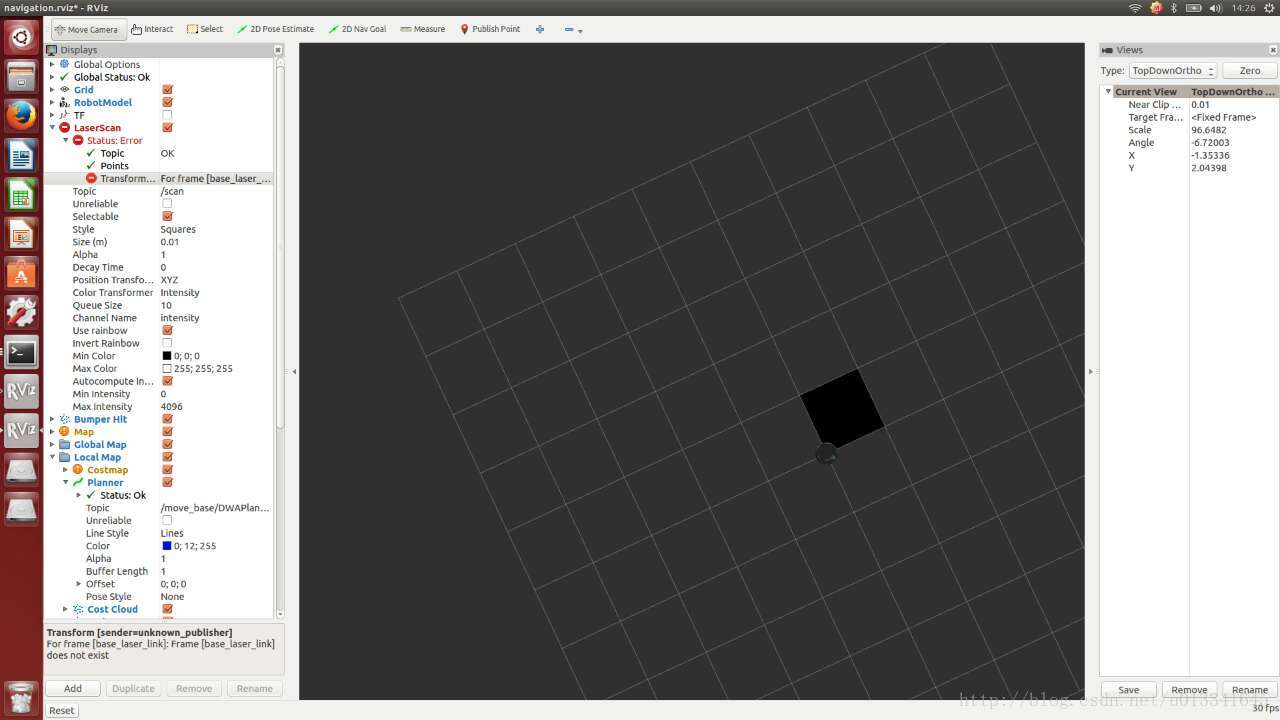

通过键盘方向键控制底盘开始建图，但是出现了以下问题：激光数据显示不出来，提示laserscan有错误，base_lase_link不存在。

由于还没找到原因，所以只好在第一步修改minimal.launch文件中，把激光雷达的坐标系改为base_link，这样就可以正常显示激光数据，并能正常建图了。

3.保存地图：
在turtlebot上，运行

$ rosrun map_server map_saver -f /tmp/my_map

导航：
1.在tuetlebot 上运行:

$ roslaunch turtlebot_bringup minimal.launch
$ roslaunch turtlebot_navigation amcl_demo.launch map_file:=/tmp/my_map.yaml

2.在工作站上运行：

$ roslaunch turtlebot_rviz_launchers view_navigation.launch –screen

就可以在地图上对底盘进行导航了。

注意：
1.在保存地图和使用地图时，最好使用绝对路径，相对路径容易出错。

2.由于学艺不精，urdf文件没有设置好，所以激光的坐标系设置的有问题，还请大神们能够多多指教。

3.在使用激光雷达建图时，最好先查看下激光雷达的ip地址和所在网段的ip地址。例如，我最开始使用的激光雷达的IP地址是192.168.1.10，需要也设置一下电脑的静态IP地址，使其网段在192.168.1.XX下，当我在IP地址为192.168.1.YY的WiFi下远程控制上网本时，就不能正确识别上网本的IP地址，会出现destination host unreachable的错误。这时候，要么连接一个IP地址不为192.168.1.YY的WiFi，要么就在UrgBenriStandard上修改激光雷达的IP地址。
