【Unity Shader】Unity提供的CG/HLSL语义

2024-08-28 14:48
文章标签 提供 unity 语义 shader cg hlsl

本文主要是介绍【Unity Shader】Unity提供的CG/HLSL语义,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

主要参考《Unity Shader入门精要》一书,外加自己的一些总结


什么是语义


语义实际就是一个赋给Shader输入和输出的字符串,这个字符串表达了这个参数的含义。这些语义可以让Shader知道从哪里读取数据,并把数据输到哪里。
在DirectX10以后,有了一种新的语义类型,即系统数值语义(system-value semantics)。这类语义是以SV开头的,SV代表的就是系统数值。这些语义在渲染流水线中有特殊的含义,比如上一篇中,我们使用SV_POSITION 语义修饰顶点着色器的输出变量pos,那么就表示pos包含了可用于光栅化的变换后的顶点坐标,即齐次剪裁空间中的坐标。

Unity支持的语义

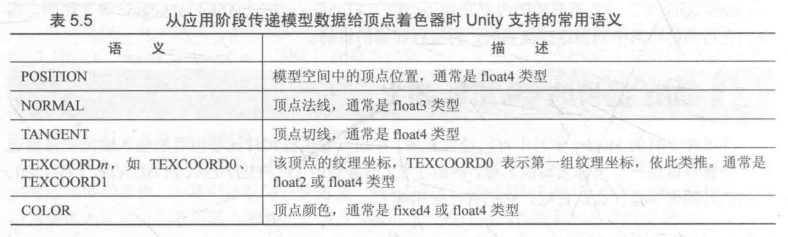

从应用阶段传递模型数据给顶点着色器时Unity支持的常用语义,表如下:

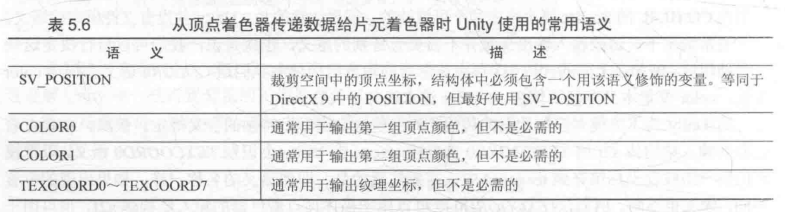

从顶点着色器传递给片元着色器时Unity支持的常用语义,表如下:

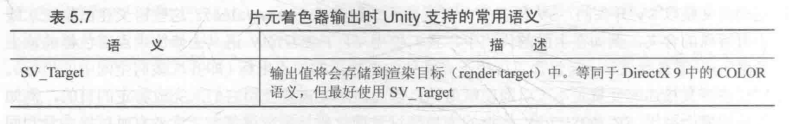

片元着色器输出时Unity支持的常用语义,表如下:




Unity中对Unity Shader 的调试方法:
1,使用假彩色图像
假彩色图像(false_color image)指的是用假彩色技术生成的一种图像。一张假彩色图像可以用于可视化一些数据,那么如何用它来对Shader 进行调试呢?
主要思想是,我们可以把需要调试的变量映射到[0,1]之间,把它们作为颜色输出到屏幕上,然后通过屏幕上显示的像素颜色来判断这个值是否正确。
作为实例,下面我们会使用假彩色图像的方式来可视化一些模型数据,如法线、切线、纹理坐标、顶点颜色,以及它们之间的运算结果等,代码如下:
Shader "Unity Shader Book/Chapter 5/False Color"{SubShader{Pass{CGPROGRAM#pragma vertex vert#pragma fragment frag#include "UnityCG.cginc"struct v2f {float4 pos : SV_POSITION;fixed4 color : COLOR0;};v2f vert(appdata_full v){v2f o;o.pos = UnityObjectToClipPos(v.vertex);//可视化法线方向o.color = fixed4(v.normal * 0.5 + fixed3(0.5, 0.5, 0.5), 1.0);//可视化切线方向o.color = fixed4(v.tangent * 0.5 + fixed3(0.5,0.5,0.5),1.0);//可视化副法线方向fixed3 binormal = cross(v.normal, v.tangent.xyz) * v.tangent.w;o.color = fixed4(binormal * 0.5 + fixed3(0.5, 0.5, 0.5), 1.0);//可视化第一组纹理坐标o.color = fixed4(v.texcoord.xy, 0.0, 1.0);//可视化第二组纹理坐标o.color = fixed4(v.texcoord1.xy, 0.0, 1.0);//可视化第一组纹理坐标的小数部分o.color = frac(v.texcoord);if (any(saturate(v.texcoord) - v.texcoord)){o.color.b = 0.5;}o.color.a = 1.0;//可视化第二组纹理坐标的小数部分o.color = frac(v.texcoord1);if (any(saturate(v.texcoord1) - v.texcoord1)){o.color.b = 0.5;}o.color.a = 1.0;//可视化顶点颜色o.color = v.color;return o;}fixed4 frag(v2f i) : SV_Target{return i.color;}ENDCG}}
}

上面的代码中,我们使用了Uniyt内置的一个结构体——appdata_full。可以在UnityCG.cginc 里找到它的定义:
struct appdata_full {float4 vertex : POSITION;float4 tangent : TANGENT;float3 normal : NORMAL;float4 texcoord : TEXCOORD0;float4 texcoord1 : TEXCOORD1;float4 texcoord2 : TEXCOORD2;float4 texcoord3 : TEXCOORD3;fixed4 color : COLOR;UNITY_VERTEX_INPUT_INSTANCE_ID
};

可以看出,appdata_full 几乎包含了所有的模型数据。
我们把计算得到的假彩色存储到了顶点着色器的输出结构体——v2f中的color 变量里,并且在片元着色器中输出了这个颜色。我们可以对其中的代码进行不同的注释,来观察不同运算和数据得到的效果。


Shader 整治之道

1,float、half、fixed

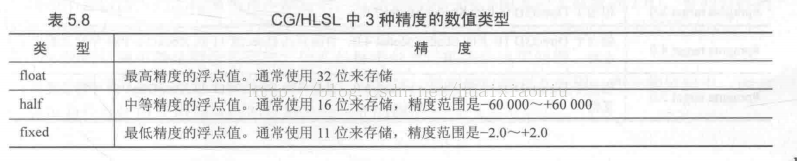

在CG/HLSL中,有三种精度的数值类型:float、half、fixed。这些精度将决定计算结果的数值范围,精度范围如下表:
上面的精度范围并不是绝对正确的,在不同的平台和GPU上,可能会有所不同。
尽可能使用精度较低的类型,因为这可以优化Shader的性能,这一点在移动平台上尤其重要。从它们大体的值域范围来看,我们可以使用fixed类型来存储颜色和单位矢量,如果要存储更大范围的数据可以选择half 类型,最差情况下再选择使用float。

2,避免不必要的计算
如果我们在Shader 中,尤其是片元着色器中,进行了大量的计算,那么很可能就会收到Unity的错误提示。不同的Shader Target、不同的着色器阶段,我们可以使用的临时寄存器和指令数目都是不同的。如下表:

3,慎用分支和循环语句
如果我们在Shader中使用了大量的流程控制语句,那么这个Shader的性能可能会成倍下降。解决方法就是,我们尽量把计算向流水线上端移动,比如,把放在片元着色器中的计算放到顶点着色器中,或者直接在CPU中进行预计算,再把结果传递给Shader。
4,不要除以0
不然结果不可预测。

这篇关于【Unity Shader】Unity提供的CG/HLSL语义的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
