图解TensorFlow op:tf.nn.space_to_depth

2024-04-01 03:58

本文主要是介绍图解TensorFlow op:tf.nn.space_to_depth,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

田海立@CSDN 2020-10-20

TensorFlow算子space_to_depth是depth_to_space的逆操作。本文用图文的方式来解释该算子运算的方式。



一、space_to_depth原型

space_to_depth是把space数据(width和height维)移到depth(Channel)维上,与depth_to_space刚好是反向的操作。对应到ML该操作是把width和height维上各取block_size都分给depth上。所以,对应有一个参数block_size,要求原Tensor的height和width都是block_size的整数倍

这样,新的Tensor

  • Width是 input_width / block_size;
  • Height是 input_height / block_size;
  • Depth是input_depth * block_size * block_size

原型如下:

tf.nn.space_to_depth(input, block_size, data_format='NHWC', name=None
)

因为这里严格区分了C与H/W各维度,如果数据格式不是NHWC时,需要指定data_format。



二、space_to_depth程序实现

以[1, 6, 4, 3] space_to_depth(block_size = 2)为例:

>>>
>>> t = tf.range(4*6*3)
>>> t = tf.reshape(t, [1, 4, 6, 3])
>>> t
<tf.Tensor: shape=(1, 4, 6, 3), dtype=int32, numpy=
array([[[[ 0,  1,  2],[ 3,  4,  5],[ 6,  7,  8],[ 9, 10, 11],[12, 13, 14],[15, 16, 17]],[[18, 19, 20],[21, 22, 23],[24, 25, 26],[27, 28, 29],[30, 31, 32],[33, 34, 35]],[[36, 37, 38],[39, 40, 41],[42, 43, 44],[45, 46, 47],[48, 49, 50],[51, 52, 53]],[[54, 55, 56],[57, 58, 59],[60, 61, 62],[63, 64, 65],[66, 67, 68],[69, 70, 71]]]], dtype=int32)>
>>>





执行space_to_depth(block_size = 2)之后:

>>>
>>> t = tf.nn.space_to_depth(t, 2)
>>> t
<tf.Tensor: shape=(1, 2, 3, 12), dtype=int32, numpy=
array([[[[ 0,  1,  2,  3,  4,  5, 18, 19, 20, 21, 22, 23],[ 6,  7,  8,  9, 10, 11, 24, 25, 26, 27, 28, 29],[12, 13, 14, 15, 16, 17, 30, 31, 32, 33, 34, 35]],[[36, 37, 38, 39, 40, 41, 54, 55, 56, 57, 58, 59],[42, 43, 44, 45, 46, 47, 60, 61, 62, 63, 64, 65],[48, 49, 50, 51, 52, 53, 66, 67, 68, 69, 70, 71]]]], dtype=int32)>
>>>





三、space_to_depth对数据的处理

space_to_depth操作对数据的处理就是:

  1. 选取[in_batch, block_size, block_size, in_depth]为一个Tensor;
  2. 对Step#1里的Tensor做reshape操作改变为[in_batch, 1, 1, in_channel * block_size * block_size];
  3. 按照先Width方向再Height方向的顺序同Step#1一样选择Tensor;
  4. 对Step#3里的Tensor同Step#3一样做reshape操作;
  5. 把Step#4和Step#4里得到的新Tensor拼接起来。

最后的Tensor的shape也就是[in_batch, in_height / block_size, in_width / block_size, in_channel * (block_size*block_size)]

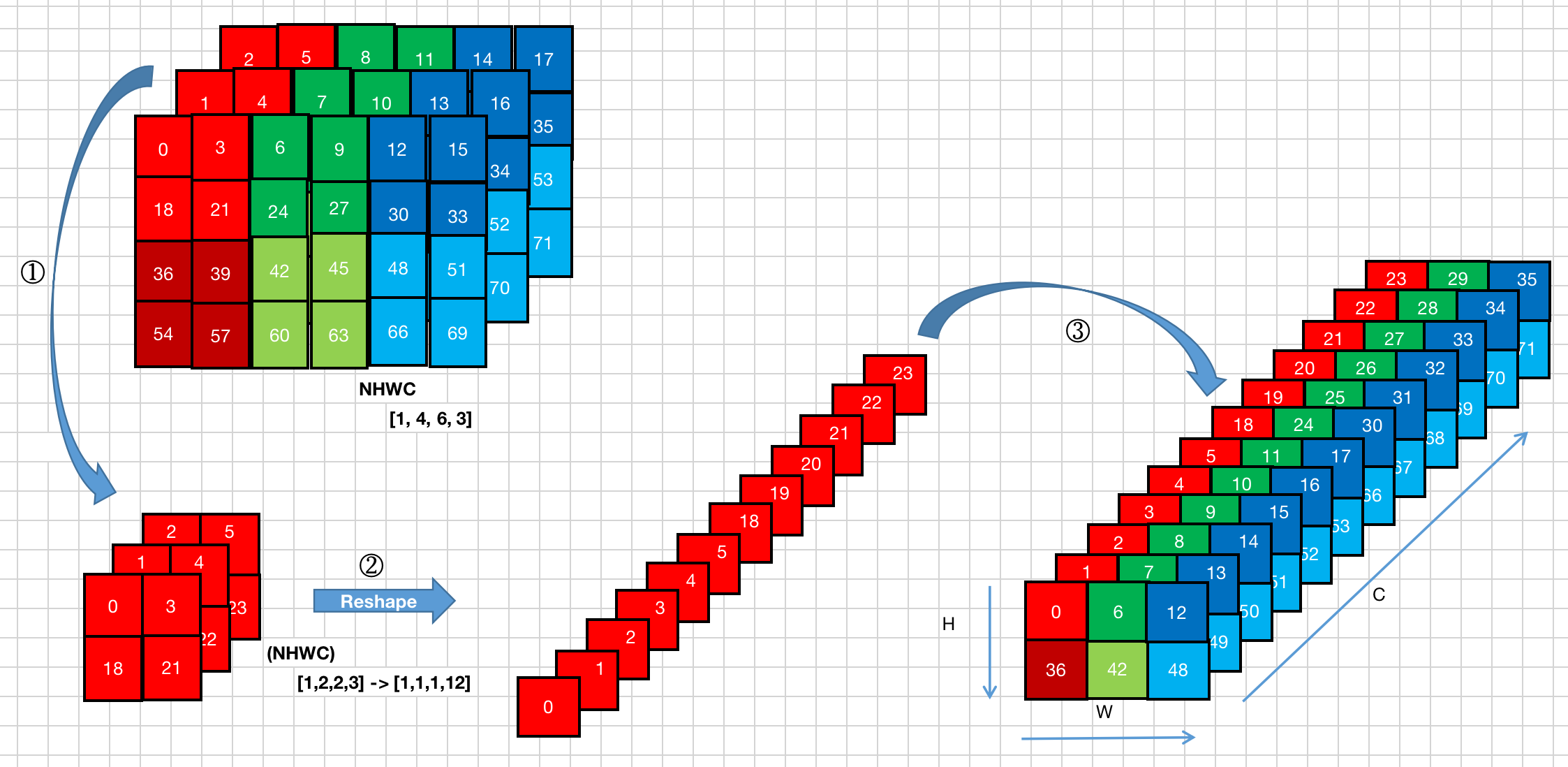

上述的处理过程,一张图展示就是这样:



总结

本文分析了tf.nn.space_to_depth对Tensor的处理。维度上做变换;数据上把height和width的block_size*block_size数据做reshape,也就实现了depth上的扩充,然后再整体拼接在一起。



【其他相关话题】

depth_to_space是这一过程的逆过程,参看《图解TensorFlow op:tf.nn.depth_to_space》。

data_format也可以指定为其他格式,比如NCHW,也请自行分析,这里不再赘述。

这篇关于图解TensorFlow op:tf.nn.space_to_depth的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
