Cyclone IV配置芯片固化
FPGA有三种配置下载方式：主动配置方式(AS)，被动配置方式(PS)和最常用的基于JTAG的配置方式。AS和PS模式主要是将比特流下载到配置芯片中(即一次烧录后，断电后代码不会消失），而JTAG模式既能将代码下载到FPGA中直接在线运行(速度快，调试时优选），也能通过FPGA将比特流下载到配置芯片中。
这里介绍在Quartus中如何使用JTAG固化配置芯片。
首先需要将.sof文件转换成.jic文件。

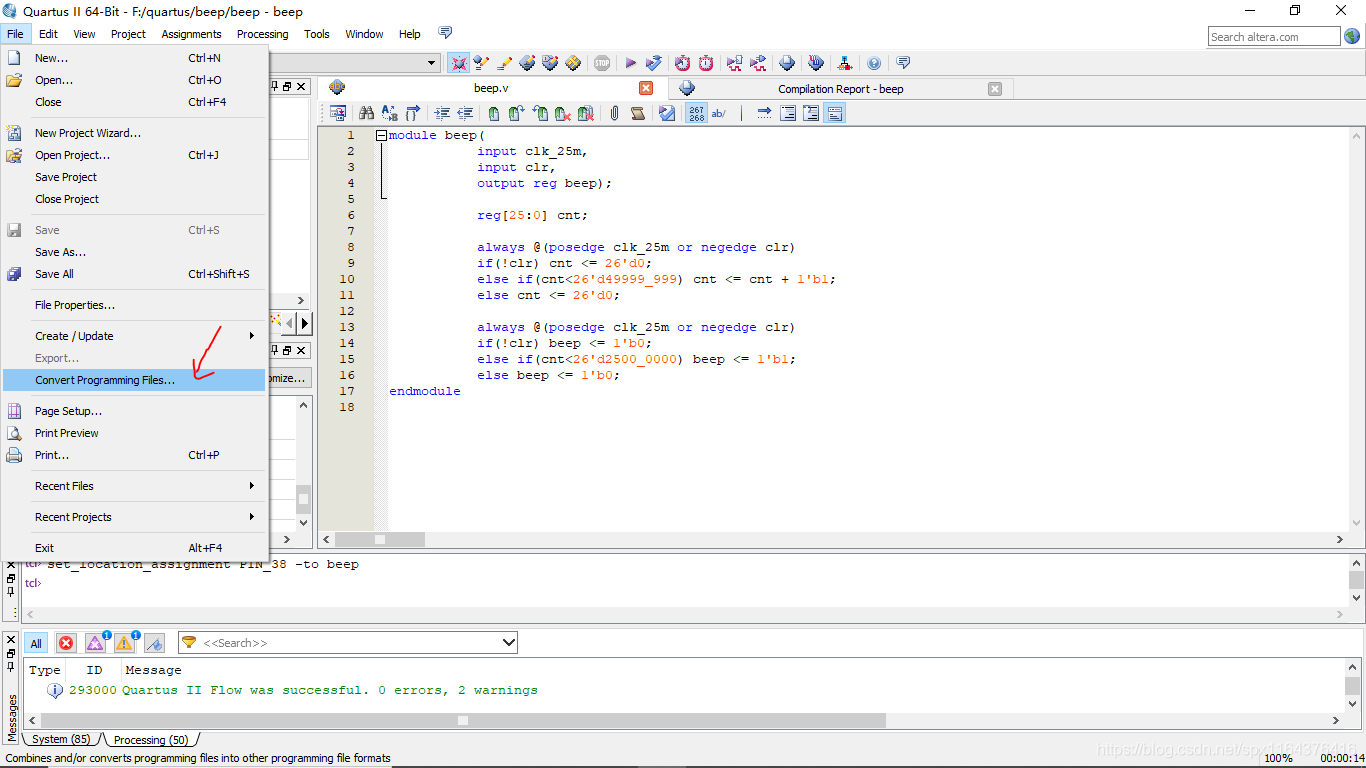

在生成.sof文件后，点击file下的convert programming files。
在programming file type的下拉列表中选择JTAG Indirect Configuration File(.jic),Configuration device下拉列表选择开发板上的对于配置器件，我这里用的时Altera 的Cyclone IV,所以选择的配置芯片为EPCS4.
然后选中flash loader所在的行，并且点击右侧的add devicr。
仍然是根据自己的板子型号选择，选择好后点击ok。
然后选中SOF Data所在的行，点击右侧的add file按钮，选择自己需要转换的sof文件。
点击generate。即生成了我们所需的.jic文件。
记得在烧录时把program/configure勾选上即可。烧录成功后需要重启一下板子，烧录时间也比sof文件的下载慢，但是掉电后再插上电源后代码仍在，仍能工作。
