The Overview:

Activation Maximization (AM)是用来可视化各个卷积层的输入偏好。通过观测输入偏好，我们可以更好的了解CNN的卷积层到底学习到了什么。卷积学习得到的特征可以通过一帧合成图像来最大化神经元的激活。为了合成这个输入偏好，我们可以通过对CNN的输入像素进行反复迭代来最大化神经元的激活。

换言之，我们可以通过合成一个输入样式来激活神经元，使得神经元激活最大化的输入样式便是神经元的输入偏好，也就是通过输入偏好可以观察神经元到底学习了什么。

Activation Maximization 是由Erhan在2009年提出 D. Erhan, Y. Bengio, A. Courville and P. Vincent, Visualizing higher-layer features of a deep network, (2009), p3 。Erhan利用Activation Maximization观测了Deep Belief Net隐层神经元的输入偏好和Stacked Denoising Auto-Encoder在MNIST数据集学习到的特征。之后，Simonyan 用这个算法来可视化CNN的最后一层神经元。K. Simonyan, A. Vedaldi and A. Zisserman, Deep inside convolutional networks: Visualising image classification models and saliency maps。Google也通过这种方法来集成可视化特征样式应用在Inception网络中Inceptionism: Going deeper into neural networks。Yosinksi则将AM运用到更广泛的范围中，可以可视化CNN所有层中的各个神经元。Deep Inside Convolutional Networks: Visualising Image Classification Models and Saliency Maps

近来一些的AM算法则尝试对输出的样式进行在更加容易的解释和。总而言之，AM在解释神经元的interests和层次特征方面体现出了强大的能力。

Algorithm

AM算法是通过输入一帧合成样式图像 $x^{*}$ 来最大化神经元的激活函数，其表达式可以为：

$x^{*} = \mathop{argmax} \limits_{x} a_{i,l} (\theta, x)$

其中 $\theta$ 表示为网络参数（权重weight与bias）。

算法流程可以分为以下四部：
（1）设置一个随机的输入图像，获得某一层（i）的特定卷积（l）的激活 $a_{i,l}$
（2）在固定CNN参数的情况下，计算激活 $a_{i,l}$ 与输入图像的梯度 $\frac{\partial a_{i,l}}{\partial x}$
（3）通过迭代来更改输入图像的像素，从而使得激活最大化。此处采用梯度上升算法：
$\eta * \frac{\partial a_{i,l}}{\partial x}$
（4）这个过程终止在一个特定模式图像x∗,当图像没有任何噪音。该模式被视为该神经元的首选输入

注意：

如果是可视化CNN最后一层，我们应该采取logits，而不是softmax过的概率。这是因为softmax是通过normalize最后一层的概率介于0-1之间，最大化类别概率可以通过降低其他类别的置信概率得到。

实验

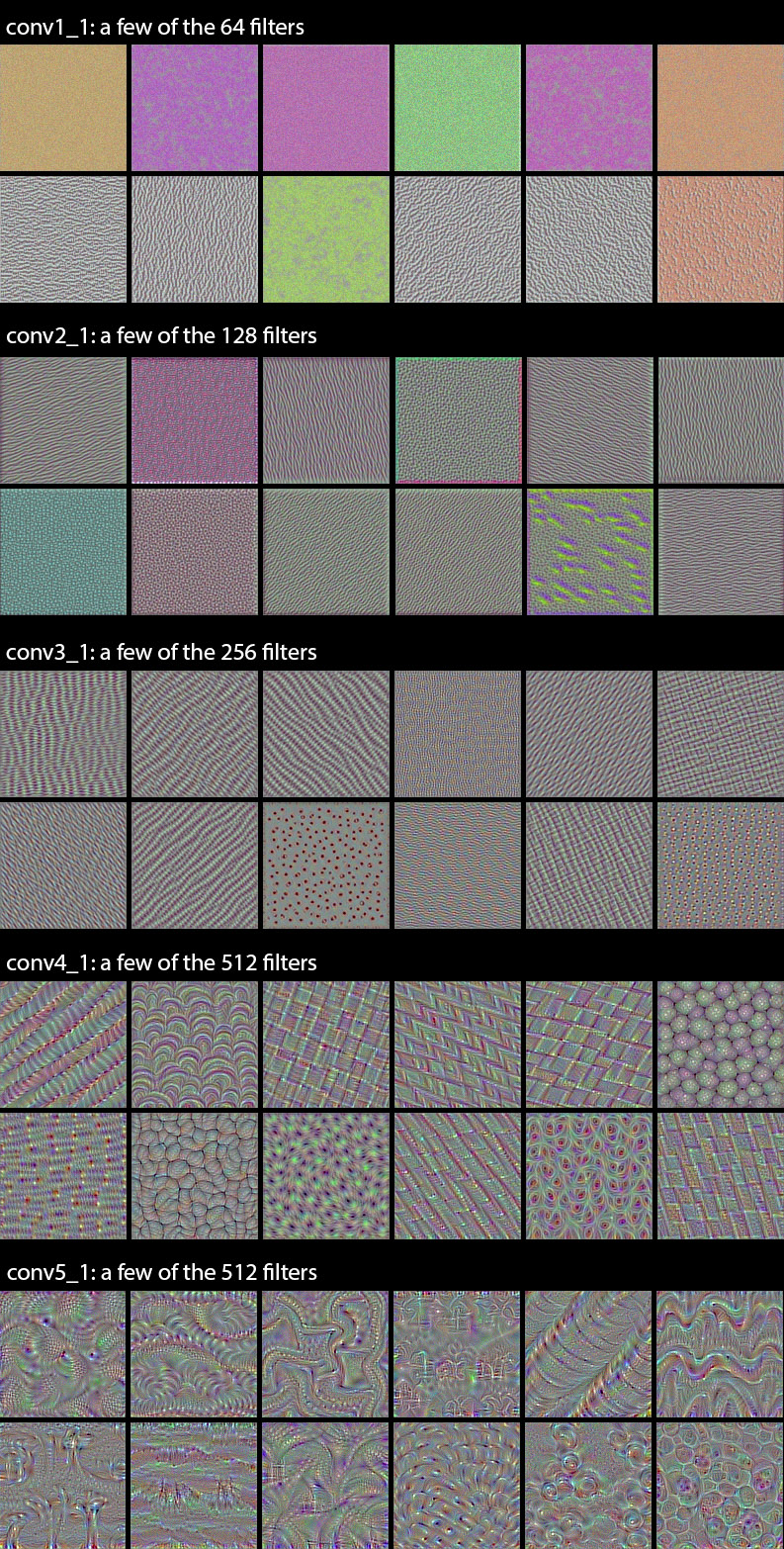

这里提供keras-blog的例子，该例子实现在VGG16网络：
keras实现方法见：https://blog.keras.io/how-convolutional-neural-networks-see-the-world.html
我复现了tensorflow的方法见：https://github.com/XiaotianM/CNN_Visual_tensorflow
在这里插入图片描述
