zynq zc706 JTAG调试、QSPI FLASH 程序固化及遇到的问题

2023-11-11 00:10

本文主要是介绍zynq zc706 JTAG调试、QSPI FLASH 程序固化及遇到的问题,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

接收、发送、滤波器 AD9361 介绍(上)
增益控制、时钟和PLL、ENSM AD9361 介绍 (中)
校准、数据接口 (CMOS) AD9361 介绍 (下)
数据接口(LVDS) SPI和附加接口信号在AD9361 介绍 (终)

VIVADO 和 SDK 为2016.4版

一 、JTAG调试

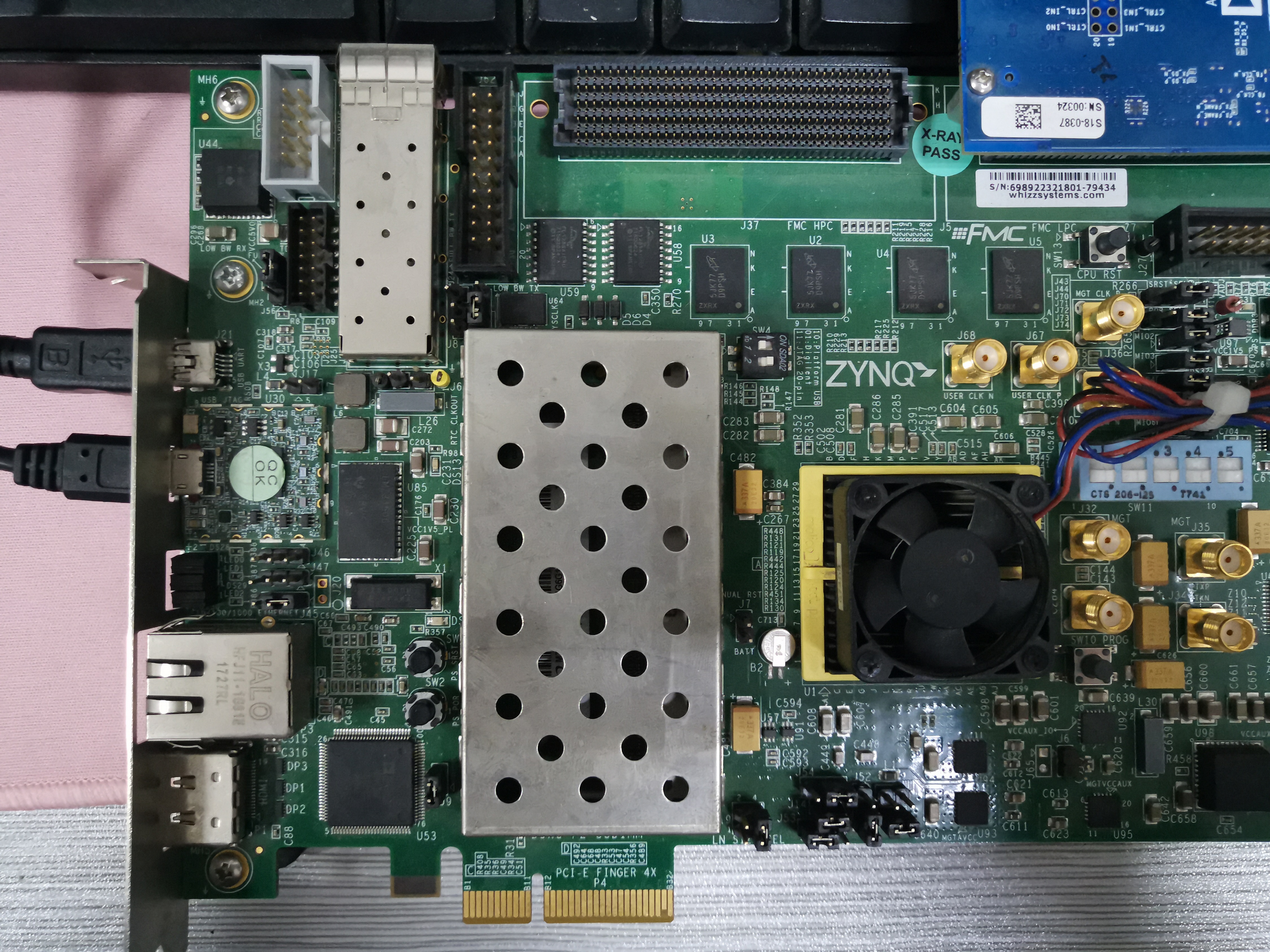

拨码开关如图所示
SW4 0 1
SW11 0 0 0 0 0在这里插入图片描述

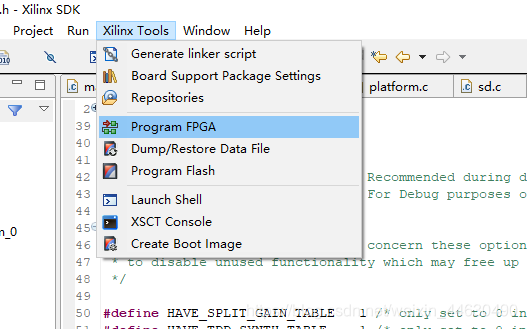

点击Program FPGA

在这里插入图片描述

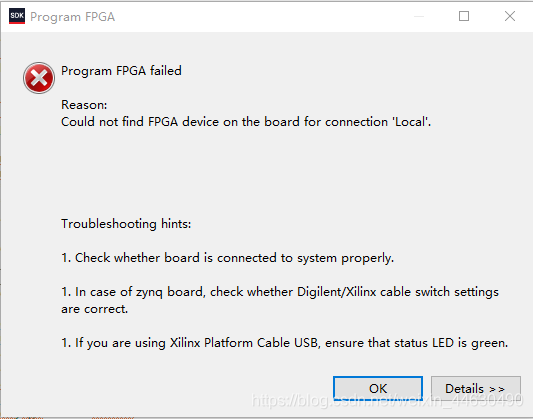

如果SW4为 1 0 时会提示如下错误在这里插入图片描述

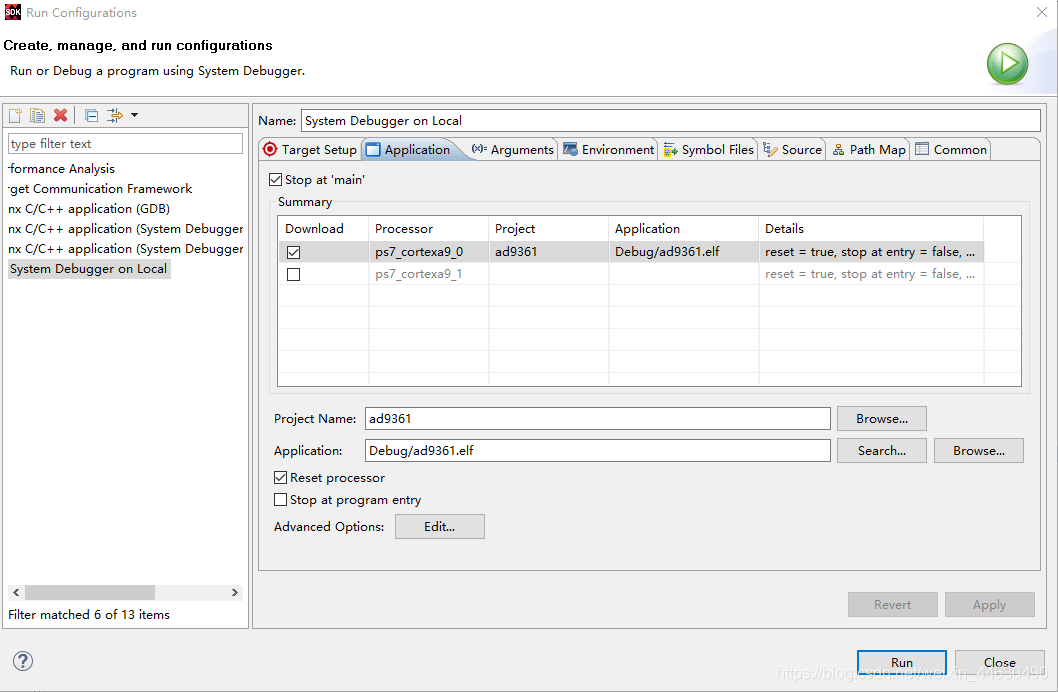

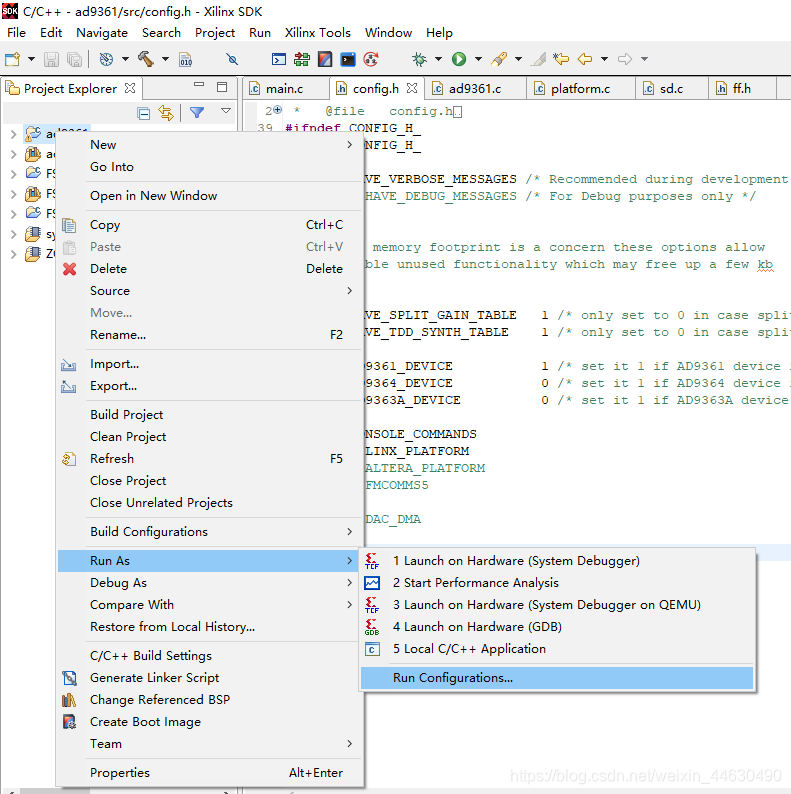

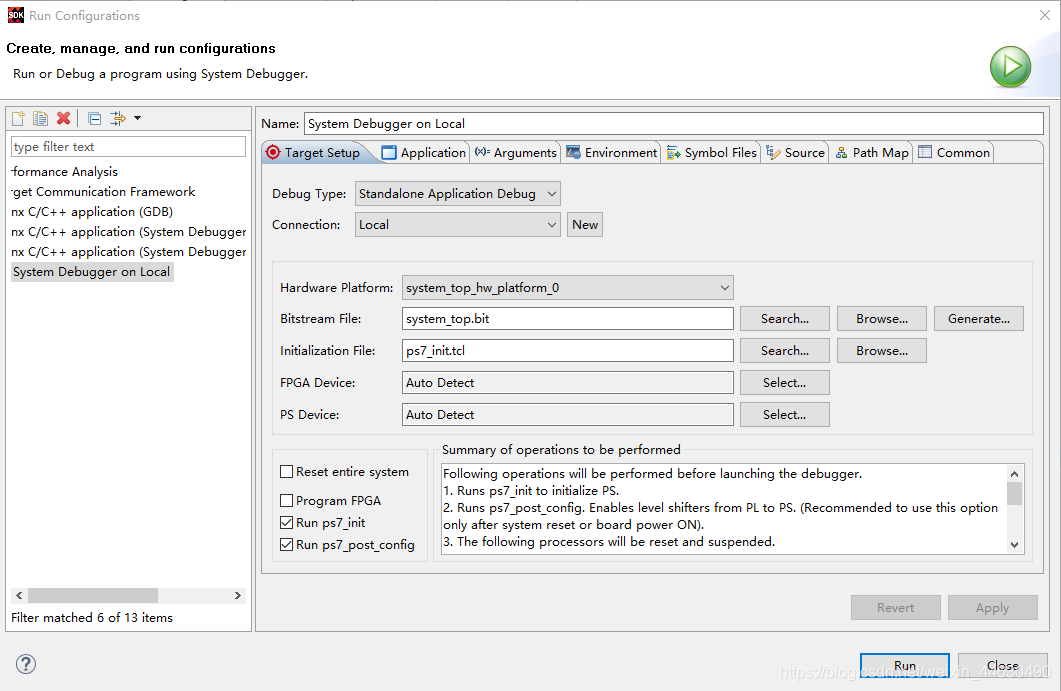

配置 Run Configurations 如下

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

二、生成BOOT.mcs文件

1.在vivado中生成比特流文件

2.在SDK中通过JTAG在线调试 ,调试好后将程序烧写到FLASH中

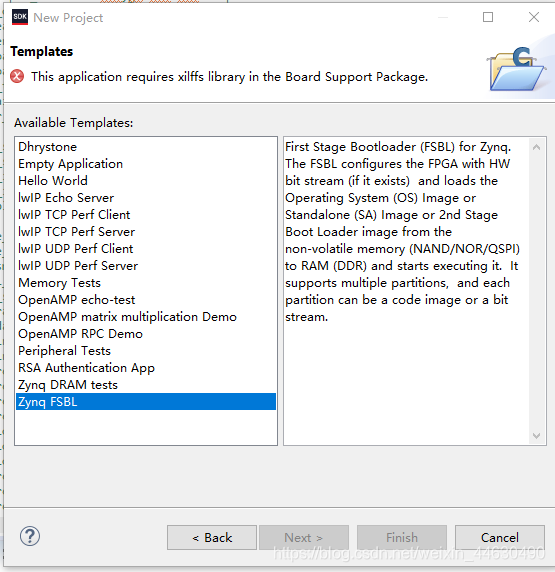

a.设置现在的板级支持包,选中xilffs库,否则在使用现在的板级支持包创建FSBL文件时会提示需要xilffs库(!也可以在新建FSBL文件时直接创建新的板级支持包 VIVADO 和 SDK 为2018.3版直接创建比较合适,要不板级支持包少几个头文件)

在这里插入图片描述

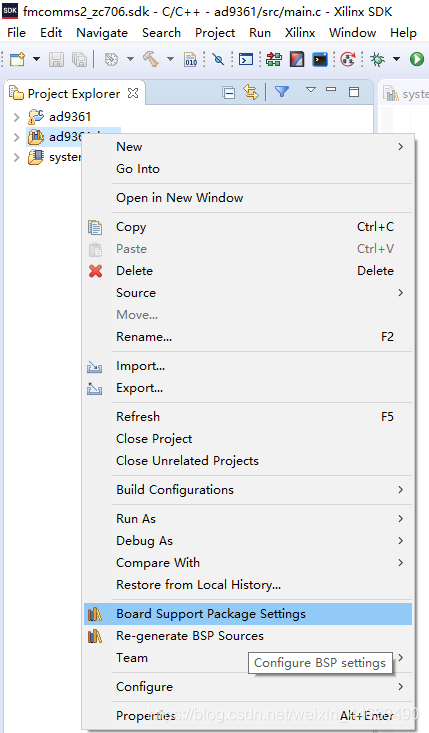

b.进入设置界面

在这里插入图片描述

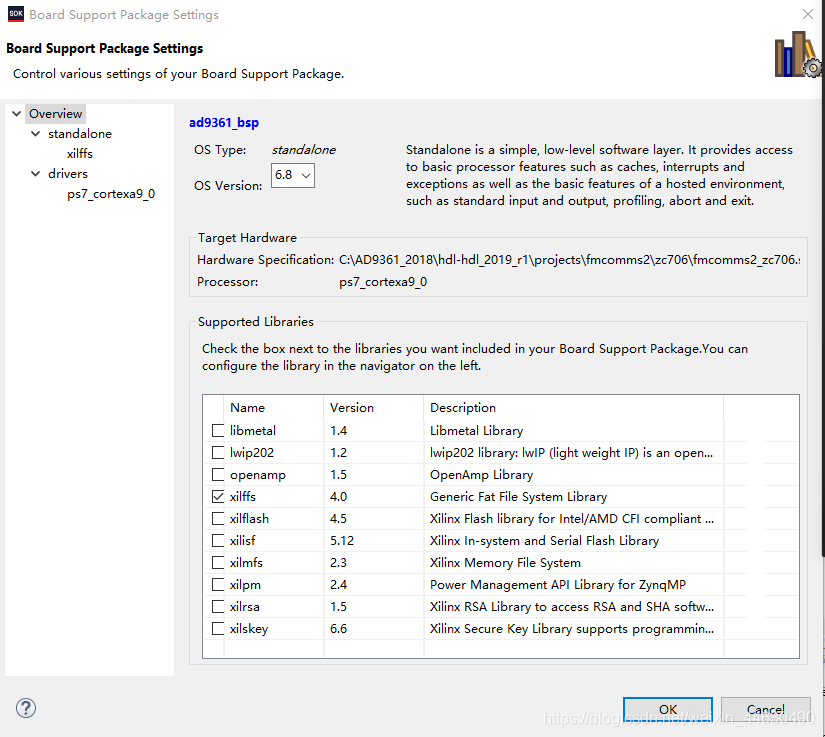

勾选xilffs库

在这里插入图片描述

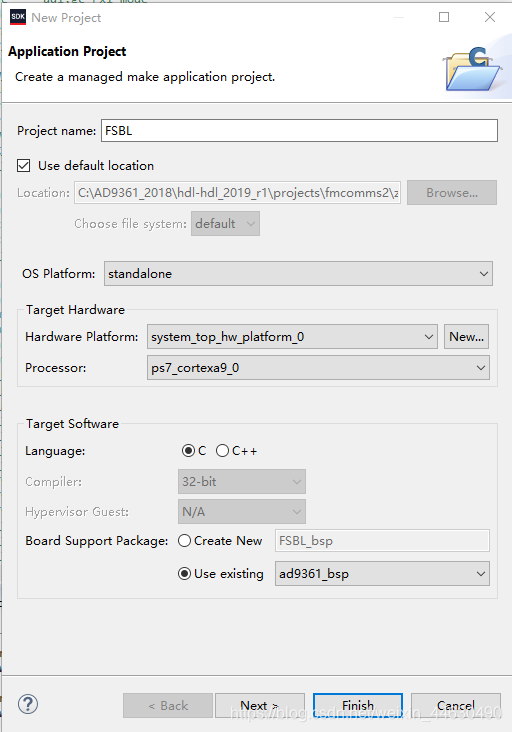

c. 新建FSBL文件

在这里插入图片描述

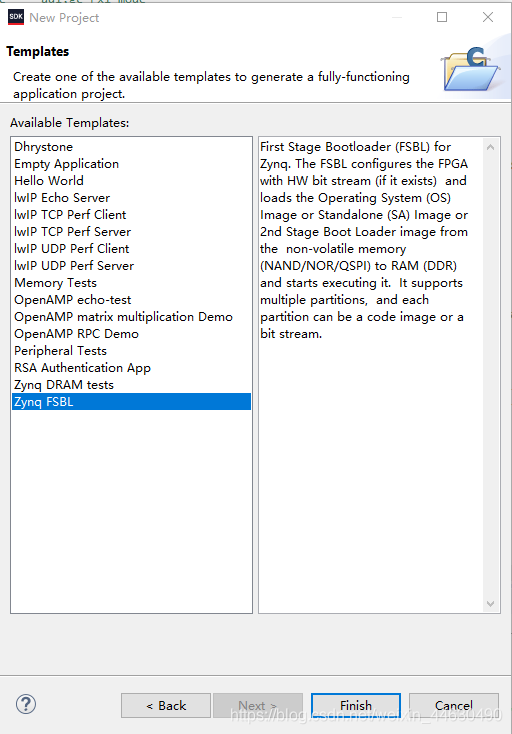

(2018.3直接建新的FSBL_bsp板级支持包)

在这里插入图片描述

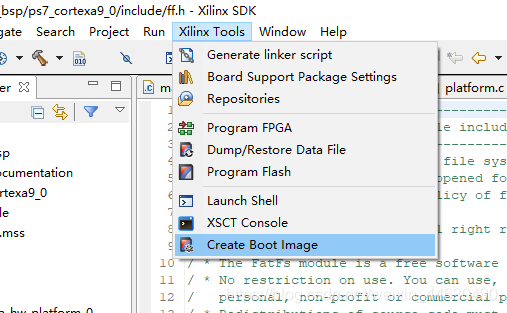

d.生成BOOT.mcs

在这里插入图片描述

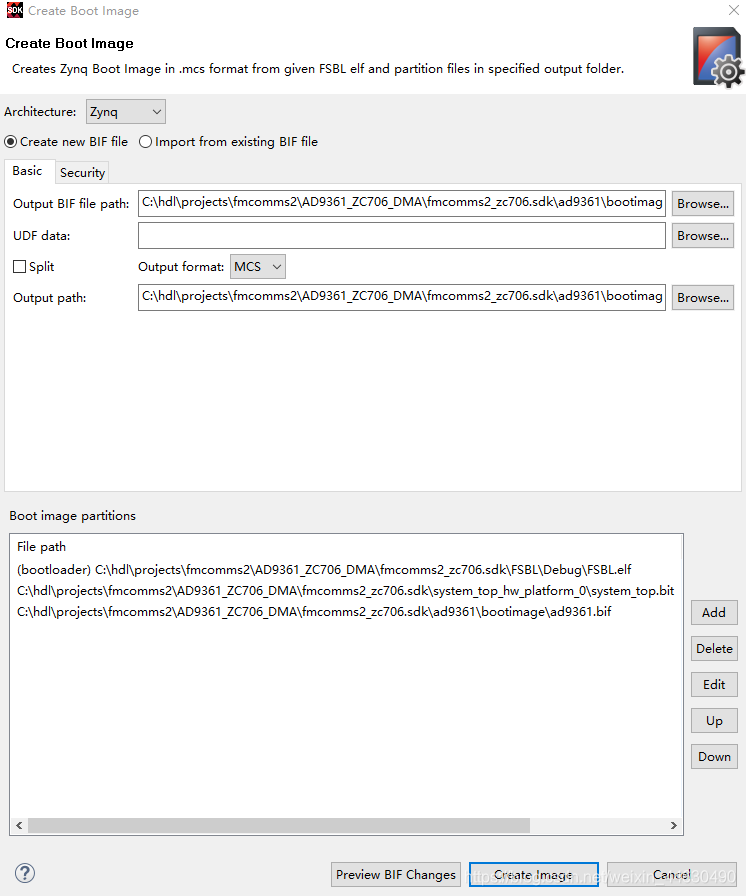

FSBL.elf

bit文件

XXX.elf 一定按顺序添加

在这里插入图片描述

三、将BOOT.mcs文件固化到FLASH

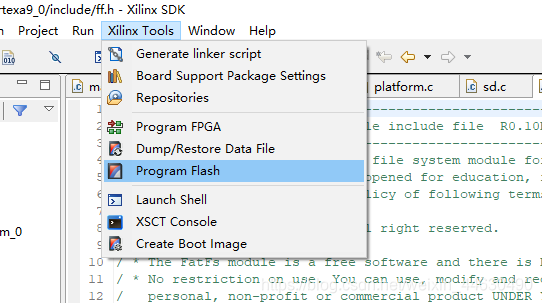

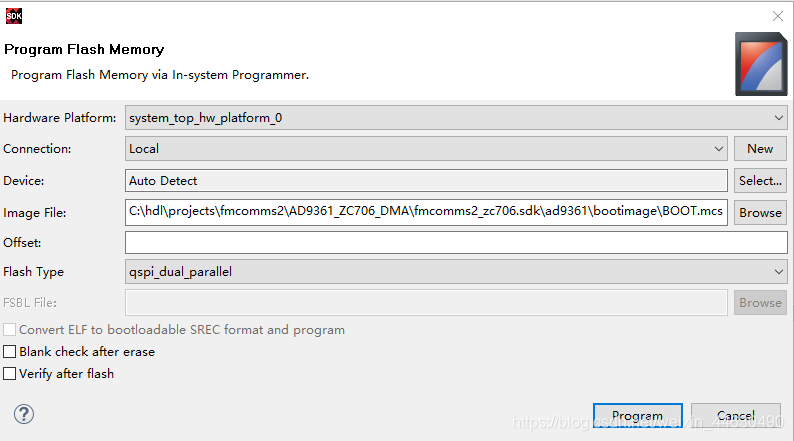

在JTAG启动模式下点击Program Flash

在这里插入图片描述
在这里插入图片描述

注意 :zc706 Flash Type 选取qspi_dual_parallel(2018.3选qspi_x8_dual_parallel),如果为默认的qspi_single 可以完成烧写,但是INIT灯变为红色,且DONE灯不亮 没有完成BIT文件对FPGA的配置

这篇关于zynq zc706 JTAG调试、QSPI FLASH 程序固化及遇到的问题的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
