Unity_FPS游戏中设置子弹轨迹和红外线瞄准

本文主要是介绍Unity_FPS游戏中设置子弹轨迹和红外线瞄准，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

转载自：2016-08-16 Unity官方

本教程适合Unity新手或对Raycast不甚了解的开发者，主要介绍Raycast的用途并绘制出射击游戏的射线轨迹。

本篇主要写子弹射击轨迹红外线瞄准可以参考相关的参数设置

最终效果

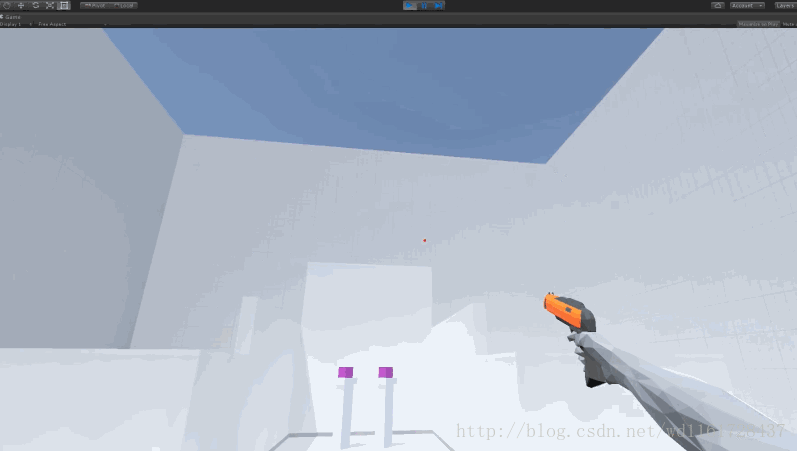

本课程包括鼠标控制相机旋转、射击物体、显示射线轨迹及准星三个部分，最终实现效果如下：
这里写图片描述
在讲解实现步骤之前，先来了解Raycast的概念。Raycast可以简单理解为游戏场景中由某点发出的隐形射线，它能返回所有被射线射中的游戏对象的详细信息及RaycastHit结构体，RaycastHit结构体包括该游戏对象的Transform引用和射线与游戏对象交点的坐标等等。这里需要注意的是，只有带有碰撞体的游戏对象才能被射线检测到。

想了解更多关于Raycast及RaycastHit的信息，请查看Recast及RaycastHit。

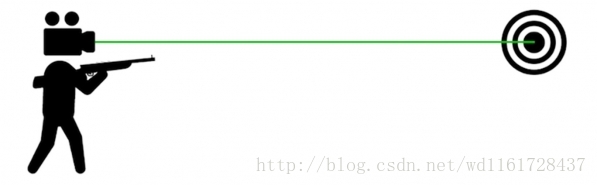

另外要注意的是，在FPS游戏中，射击目标通常都是玩家眼睛朝向的位置，也就是相机正前方的中心点。所以这里瞄准物体并进行碰撞检测的射线并非我们需要绘制的射击轨迹。
这里写图片描述

下面就来为大家讲解实现步骤。

第一步准备工作

首先下载本课程所需的工程资源并导入Unity项目中：

下载地址
http://u3d.as/wgo

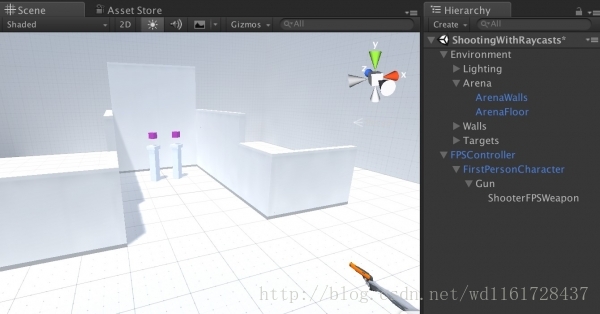

找到Let’s Try Shooter > Scenes文件夹下的ShootingWithRaycasts场景并双击打开。其中已经设置好了本课程所需的游戏环境，FPSController来自Unity自带的Standard Assets资源包，下面新增了Gun游戏对象：
这里写图片描述

第二步添加射击脚本

下面来添加射击脚本。在Scripts目录下新建C#脚本命名为RaycastShoot，将该脚本拖拽至层级视图的Gun游戏对象上，然后双击脚本进行编辑。RaycastShoot脚本的主要作用是发出射线，射击物体并造成伤害，播放射击音效，显示射击轨迹并等待一段时间后消失。脚本代码如下：

using UnityEngine;
using System.Collections;public class RaycastShoot : MonoBehaviour {// 设置枪击带来的伤害值public int gunDamage = 1;                                                                                        // 设置两次枪击的间隔时间public float fireRate = 0.25f;                                                                                // 设置玩家可以射击的Unity单位public float weaponRange = 50f;                                                                // 设置枪击为物体带来的冲击力public float hitForce = 100f;                        // GunEnd游戏对象public Transform gunEnd;                        // FPS相机private Camera fpsCam;                // 设置射击轨迹显示的时间private WaitForSeconds shotDuration = new WaitForSeconds(0.07f);        // 枪击音效private AudioSource gunAudio;                                                                                // 射击轨迹private LineRenderer laserLine;                                                                                // 玩家上次射击后的间隔时间private float nextFire;                                                                                                void Start () {// 获取LineRenderer组件laserLine = GetComponent<LineRenderer>();// 获取AudioSource组件gunAudio = GetComponent<AudioSource>();// 获取Camera组件fpsCam = GetComponentInParent<Camera>();}void Update () {// 检测是否按下射击键以及射击间隔时间是否足够if (Input.GetButtonDown("Fire1") && Time.time > nextFire) {// 射击之后更新间隔时间nextFire = Time.time + fireRate;// 启用ShotEffect携程控制射线显示及隐藏StartCoroutine (ShotEffect());// 在相机视口中心创建向量Vector3 rayOrigin = fpsCam.ViewportToWorldPoint (new Vector3(0.5f, 0.5f, 0.0f));// 声明RaycastHit存储射线射中的对象信息RaycastHit hit;// 将射击轨迹起点设置为GunEnd对象的位置laserLine.SetPosition (0, gunEnd.position);// 检测射线是否碰撞到对象if (Physics.Raycast (rayOrigin, fpsCam.transform.forward, out hit, weaponRange)){// 将射击轨迹终点设置为碰撞发生的位置laserLine.SetPosition (1, hit.point);// 获取被射中对象上的ShootableBox组件ShootableBox health = hit.collider.GetComponent<ShootableBox>();// 如果组件存在if (health != null){// 调用组件的Damage函数计算伤害health.Damage (gunDamage);}// 检测被射中的对象是否存在rigidbody组件if (hit.rigidbody != null){// 为被射中的对象添加作用力hit.rigidbody.AddForce (-hit.normal * hitForce);}}else{// 如果未射中任何对象，则将射击轨迹终点设为相机前方的武器射程最大距离处laserLine.SetPosition (1, rayOrigin + (fpsCam.transform.forward * weaponRange));}}}private IEnumerator ShotEffect(){// 播放音效gunAudio.Play ();// 显示射击轨迹laserLine.enabled = true;// 等待0.07秒yield return shotDuration;// 等待结束后隐藏轨迹laserLine.enabled = false;}
}

注意，射线应该从玩家眼睛所处位置向眼镜前方射出，玩家眼睛即相机所在位置。

上述代码涉及到还未添加的脚本与游戏对象，下面的步骤将一一说明。

第三步添加LineRenderer组件

为Gun游戏对象添加LineRenderer组件，用于在运行时的游戏视图中绘制出射击轨迹，只有子弹发出时才会显示轨迹，所以默认是隐藏的，取消勾选组件名左侧的复选框隐藏组件。另外这里并未指定材质，所以绘制出来的射线会是粉红色的，你也可以自行添加材质。
这里写图片描述

第四步创建GunEnd

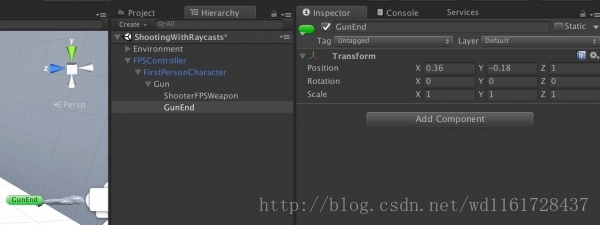

这里需要一个空的游戏对象作为枪头处的位置标记，在层级视图中选中Gun游戏对象，右键单击在弹出菜单中选择Create Empty新建游戏对象，重命名为GunEnd。为GunEnd添加标签以便在场景中显示更明显，然后调整GunEnd的坐标至枪头处，这里设置为(0.36, -0.18, 1)：
这里写图片描述

将创建好的GunEnd游戏对象拖拽至Gun对象的RaycastShoot脚本的GunEnd字段。

第五步添加RayViewer脚本

上面提到了，瞄准物体并进行碰撞检测的射线并非我们需要绘制的射击轨迹。需要绘制的射击轨迹已经在RaycastShoot脚本中完成了，接下来添加RayViewer脚本，使用Debug功能在场景中绘制用于瞄准的射线，也就是从相机位置发出的射线。

新建C#脚本重命名为RayViewer，将脚本拖拽至Gun游戏对象上，双击脚本进行编辑。RayViewer脚本代码如下：

using UnityEngine;
using System.Collections;public class RayViewer : MonoBehaviour {// Debug.DrawRay绘制的Unity单位public float weaponRange = 50f;                      // FPS相机private Camera fpsCam;                               void Start () {// 获取Camera组件fpsCam = GetComponentInParent<Camera>();}void Update () {// 创建相机位置至视口中心点的向量Vector3 lineOrigin = fpsCam.ViewportToWorldPoint(new Vector3(0.5f, 0.5f, 0.0f));// 在场景视图中绘制lineOrigin到相机前方武器射程处的射线Debug.DrawRay(lineOrigin, fpsCam.transform.forward * weaponRange, Color.green);}
}

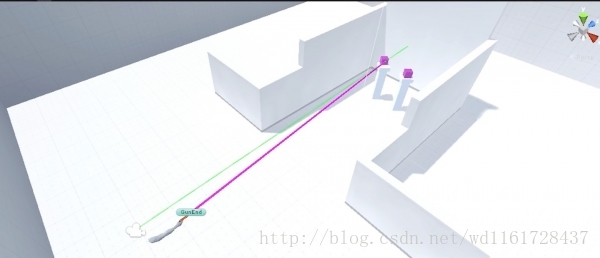

到此射线的处理与绘制就差不多了，运行场景会看到场景视图出现了两条射线：
这里写图片描述

找到层级视图中Environment > Targets下，有两个TargetBox对象，选中对象会发现上面已经绑定了ShootableBox脚本。ShootableBox脚本的功能非常简单，CurrentHealth表示对象当前血量，初始总血量为3，脚本代码如下：

using UnityEngine;
using System.Collections;public class ShootableBox : MonoBehaviour {// 总血量public int currentHealth = 3;public void Damage(int damageAmount){// 调用Damage时总血量要减去伤害值currentHealth -= damageAmount;// 检测总血量是否小于等于0 if (currentHealth <= 0) {// 隐藏对象gameObject.SetActive (false);}}
}
