Arbitrary-Oriented Scene Text Detection via Rotation Proposals
论文地址:https://arxiv.org/abs/1703.01086
github地址:https://github.com/mjq11302010044/RRPN
该论文是基于faster-rcnn框架,在场景文字识别领域的应用。
创新点:生成带文字角度信息的倾斜的proposal
1.RRPN(Rotation Region Proposal Networks):生成带角度信息的anchor,从而生成任意方向的proposals.

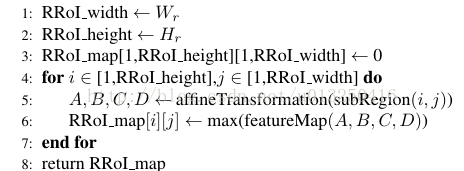

2.RRoI(The Rotation Region-of-Interest) pooling layer:将任意方向的proposals映射到feature map上,再进行max pooling.

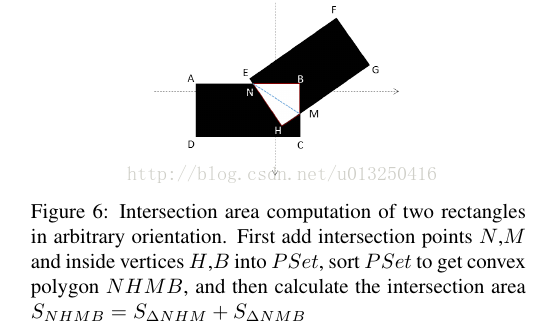

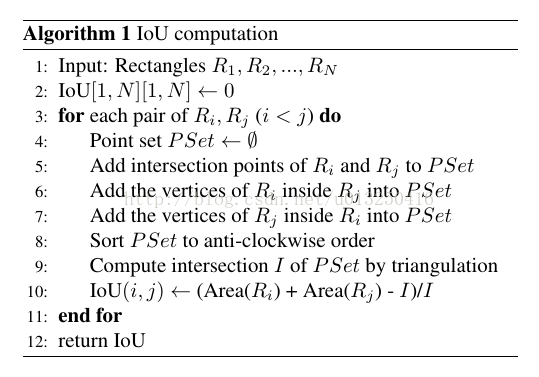

RRPN部分:
数据预处理:
groud truth of a text region:(x,y,h,w,θ)
其中,x,y为bounding box的几何中心;h为bounding box的短边,w为bounding box的长边;θ为bounding box长边旋转的角度,范围为

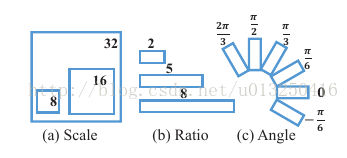

Anchors:
1.angle:-pi/6, 0, pi/6, pi/3, pi/2 以及2pi/3
规定bounding box的旋转范围为[3pi/4,-pi/4),而anchor的旋转角度包括:-pi/6, 0, pi/6, pi/3, pi/2 以及2pi/3
要求每个anchor对应的target的旋转角度和anchor本身的旋转角度差不能超过pi/12,这称为fit domain。
因此,anchor对应的target的旋转角度范围如下:
anchor角度 | target旋转角度范围 |
-pi/6 | [-pi/4,-pi/12) |
0 | [-pi/12,pi/12) |
pi/6 | [pi/12,pi/4) |
pi/3 | [pi/4,5pi/12) |
pi/2 | [5pi/12,7pi/12) |
2pi/3 | [7pi/12,3pi/4) |
Affine Transformation(仿射变换):
参考:https://www.cnblogs.com/ghj1976/p/5199086.html,思路很棒,但是其中列举的部分矩阵有错误,已在本文订正。

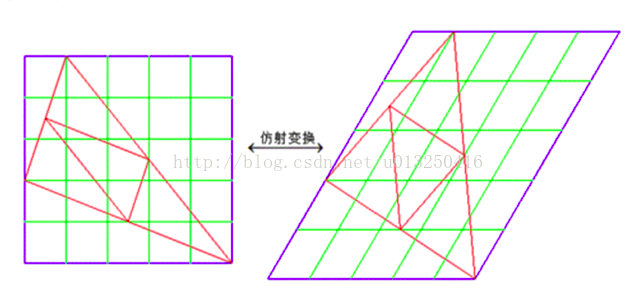

1)概念
仿射变换,就是允许图形任意倾斜,而且允许图形在两个方向上任意伸缩的变换。其可以保持原来的线共点,点共线的关系不变,保持原来相互平行的线仍然平行,保持原来的中点仍然是中点,保持原来在一直线上几段线段之间的比例关系不变。
但是,仿射变换不能保持原来的线段长度不变,也不能保持原来的夹角角度不变。
仿射变换可以用下面公式表示:
其中,(tx,ty)表示平移量,而参数ai则反映了图像旋转,缩放等变化。将参数tx,ty,ai(i=1~4)计算出,即可得到两幅图形的坐标变换关系。

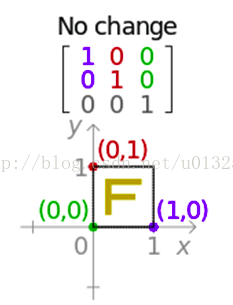

2)RRPN中用到的变换举例:
a)平移变换(Translation)
将每一点移动到(x+tx, y+ty),变换矩阵为:
平移变换不会产生形变。
效果:

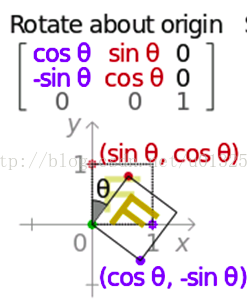

b)旋转变换(Rotation)
目标图形围绕原点顺时针旋转θ弧度,变换矩阵为:
效果:
c) 缩放变换(scale)
将每一点的横坐标放大(缩小)至sx倍,纵坐标放大(缩小)至sy倍,变换矩阵为:
效果:
d)组合
目标图形以(x,y)为轴心顺时针旋转θ弧度,变换矩阵为:
相当于两次平移变换与一次原点旋转变换的组合,也就是先移动到中心节点,然后旋转,然后再移动回去。
平移与旋转的变换效果如下:
RRoI Pooling 实现
相信有了前面affine Transformation(仿射变换)的铺垫,RRoI Pooling的关键代码相对而言可以较为容易的看懂。
/home/crediks/Downloads/RRPN/caffe-fast-rcnn/src/caffe/layers/roi_pooling_layer.cpp:
void RotateROIPoolingLayer<Dtype>::Forward_cpu(const vector<Blob<Dtype>*>& bottom,const vector<Blob<Dtype>*>& top) {const Dtype* bottom_data = bottom[0]->cpu_data();const Dtype* bottom_rois = bottom[1]->cpu_data();const Dtype* image_info = bottom[2]->cpu_data();// Number of ROIsint num_rois = bottom[1]->num();int batch_size = bottom[0]->num();int top_count = top[0]->count();Dtype* top_data = top[0]->mutable_cpu_data();caffe_set(top_count, Dtype(-FLT_MAX), top_data);int* argmax_data = max_idx_.mutable_cpu_data();caffe_set(top_count, -1, argmax_data);int imageWidth = int(image_info[1]*spatial_scale_+0.5);int imageHeight = int(image_info[0]*spatial_scale_+0.5);// For each ROI R = [batch_index Cx Cy height width angle]: max pool over R for (int n = 0; n < num_rois; ++n) {// Pointsint roi_batch_ind = bottom_rois[0];CHECK_GE(roi_batch_ind, 0);CHECK_LT(roi_batch_ind, batch_size);Dtype cx = bottom_rois[1];Dtype cy = bottom_rois[2];Dtype h = bottom_rois[3];Dtype w = bottom_rois[4];Dtype angle = bottom_rois[5]/180.0*3.1415926535;//TransformPrepareDtype dx = -pooled_width_/2.0;Dtype dy = -pooled_height_/2.0;//每一个sub region的大小Dtype Sx = w*spatial_scale_/pooled_width_;Dtype Sy = h*spatial_scale_/pooled_height_;Dtype Alpha = cos(angle);Dtype Beta = sin(angle);Dtype Dx = cx*spatial_scale_;Dtype Dy = cy*spatial_scale_;Dtype M[2][3]; M[0][0] = Alpha*Sx;M[0][1] = Beta*Sy;M[0][2] = Alpha*Sx*dx+Beta*Sy*dy+Dx;M[1][0] = -Beta*Sx;M[1][1] = Alpha*Sy;M[1][2] = -Beta*Sx*dx+Alpha*Sy*dy+Dy;/*std::cout<<M[0][0]<<std::endl;std::cout<<M[0][1]<<std::endl;std::cout<<M[0][2]<<std::endl;std::cout<<M[1][0]<<std::endl;std::cout<<M[1][1]<<std::endl;std::cout<<M[1][2]<<std::endl;
*/const Dtype* batch_data = bottom_data + bottom[0]->offset(roi_batch_ind);for (int c = 0; c < channels_; ++c) {for (int ph = 0; ph < pooled_height_; ++ph) {for (int pw = 0; pw < pooled_width_; ++pw) {const int pool_index = ph * pooled_width_ + pw;Dtype P[8];P[0] = M[0][0]*pw+M[0][1]*ph+M[0][2];P[1] = M[1][0]*pw+M[1][1]*ph+M[1][2];P[2] = M[0][0]*pw+M[0][1]*(ph+1)+M[0][2];P[3] = M[1][0]*pw+M[1][1]*(ph+1)+M[1][2];P[4] = M[0][0]*(pw+1)+M[0][1]*ph+M[0][2];P[5] = M[1][0]*(pw+1)+M[1][1]*ph+M[1][2];P[6] = M[0][0]*(pw+1)+M[0][1]*(ph+1)+M[0][2];P[7] = M[1][0]*(pw+1)+M[1][1]*(ph+1)+M[1][2];std::cout<<imageWidth<<imageHeight<<std::endl;int leftMost = int(max(round(min(min(P[0],P[2]),min(P[4],P[6]))) ,0.0));int rightMost= int(min(round(max(max(P[0],P[2]),max(P[4],P[6]))),imageWidth-1.0));int topMost= int(max(round(min(min(P[1],P[3]),min(P[5],P[7]))),0.0));int bottomMost= int(min(round(max(max(P[1],P[3]),max(P[5],P[7]))),imageHeight-1.0));//bool is_empty = (rightMost<= leftMost) || (bottomMost <= topMost); //std::cout<<leftMost<<rightMost<<topMost<<bottomMost<<std::endl;Dtype AB[2];AB[0] = P[2] - P[0];AB[1] = P[3] - P[1]; Dtype ABAB = AB[0]*AB[0] +AB[1]*AB[1];Dtype AC[2];AC[0] = P[4] - P[0];AC[1] = P[5] - P[1];Dtype ACAC = AC[0]*AC[0] + AC[1]*AC[1];top_data[pool_index] = 0;argmax_data[pool_index] = -1;for (int h = topMost; h < bottomMost+1; ++h) {for (int w = leftMost; w < rightMost+1; ++w) {Dtype AP[2];AP[0] = w - P[0];AP[1] = h - P[1];Dtype ABAP = AB[0]*AP[0] +AB[1]*AP[1];Dtype ACAP = AC[0]*AP[0] + AC[1]*AP[1];if(ABAB>ABAP&&ABAP>=0&&ACAC>ACAP&&ACAP>=0){const int index = h * width_ + w;if (batch_data[index] > top_data[pool_index]) {top_data[pool_index] = batch_data[index];argmax_data[pool_index] = index;}}}}}}// Increment all data pointers by one channelbatch_data += bottom[0]->offset(0, 1);top_data += top[0]->offset(0, 1);argmax_data += max_idx_.offset(0, 1);}// Increment ROI data pointerbottom_rois += bottom[1]->offset(1);}
}
1.矩阵M定义了Affine Transformation的变换矩阵。包含了缩放,旋转,平移操作。

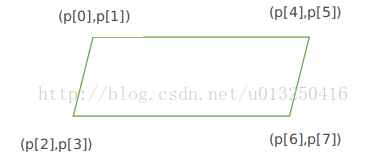

2.通过缩放,旋转,平移,找到sub region对应的平行四边形在feature map上的坐标。也就是p[0]~p[7],示意图如下:
3.由于θ的大小不一定,所以p[0],p[2],p[4],p[6]均有可能为最左边的坐标。最右,最上和最下同理。通过比较坐标的位置,找到最左,最右,最上和最下的坐标。
4.过滤掉无效位置(if(ABAB>ABAP&&ABAP>=0&&ACAC>ACAP&&ACAP>=0)...)
5.最后进行max pooling.
实验说明:
ICDAR2015数据集:利用数据集中给定的四个顶点,生成倾斜的Bounding box;
ICDAR2013数据集:生成水平方向的Bounding box。
调参技巧:前20万次迭代lr为0.0001
后10万次迭代lr为0.0005
过滤:由于生成的anchors的数量为原来的6倍,因此将超出边框的anchors进行过滤。
运行部分:
bug解决方案:
Segmentation fault,错误解决方案:
./lib/rotation/data_extractor.py:
1.将import cv2的顺序提前,也就是将import文件的顺序改为:
./tools/train_net.py:
2.将from rotation.data_extractor import get_rroidb的顺序提前,也就是将import文件的顺序改为:
