[训练测试过程记录]Faster-RCNN用于场景文字检测

本文主要是介绍[训练测试过程记录]Faster-RCNN用于场景文字检测，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

写在前面：github上面的Text-Detection-with-FRCN项目是基于py-faster-rcnn项目在场景文字识别领域的扩展。

和py-faster-rcnn相比，该项目的主要改动为：将检测类别换成了背景和文字，并且更改了数据集。

对于初学者而言，要实现一个自己的baseline，第一步可以尝试训练别人已经实现了的网络，看看整个的运行流程是怎么样的。那么，接下来，我就记录一下我自己在训练和测试过程中遇到的问题。大家在参考的时候可以参照Text-Detection-with-FRCN项目中的README.md文件。

一.编译部分

在编译caffe的时候，可能会遇到一些问题，这里，我来介绍一下我遇到的问题。

１.Makefile.config.example文件修改问题

切换到caffe目录：cd $Text-Detection-with-FRCN/py-faster-rcnn/caffe-fast-rcnn

修改Makefile.config.example文件：

(1)去掉USE_CUDNN := 1的注释

# cuDNN acceleration switch (uncomment to build with cuDNN).
USE_CUDNN := 1

(2)去掉WITH_PYTHON_LAYER := 1的注释

# Uncomment to support layers written in Python (will link against Python libs)
WITH_PYTHON_LAYER := 1

2.CUDNN版本问题

在上一步中，修改了Makefile.config.example问题，再执行如下指令：

cp Makefile.config.example Makefile.config

make -16 && make pycaffe

在make的过程中，可能出现由于CUDNN版本问题导致的错误：

In file included from ./include/caffe/util/device_alternate.hpp:40:0,  from ./include/caffe/common.hpp:19,  from src/caffe/common.cpp:7:  ./include/caffe/util/cudnn.hpp: In function ‘void caffe::cudnn::createPoolingDesc(cudnnPoolingStruct**, caffe::PoolingParameter_PoolMethod, cudnnPoolingMode_t*, int, int, int, int, int, int)’:  ./include/caffe/util/cudnn.hpp:127:41: error: too few arguments to function ‘cudnnStatus_t cudnnSetPooling2dDescriptor(cudnnPoolingDescriptor_t, cudnnPoolingMode_t, cudnnNanPropagation_t, int, int, int, int, int, int)’  pad_h, pad_w, stride_h, stride_w));  ^  ./include/caffe/util/cudnn.hpp:15:28: note: in definition of macro ‘CUDNN_CHECK’  cudnnStatus_t status = condition; \  ^  In file included from ./include/caffe/util/cudnn.hpp:5:0,  from ./include/caffe/util/device_alternate.hpp:40,  from ./include/caffe/common.hpp:19,  from src/caffe/common.cpp:7:  /usr/local/cuda-7.5//include/cudnn.h:803:27: note: declared here  cudnnStatus_t CUDNNWINAPI cudnnSetPooling2dDescriptor(  ^  make: *** [.build_release/src/caffe/common.o] Error 1

这是由于当前版本的caffe的cudnn实现与系统所安装的cudnn的版本不一致引起的。

解决办法：

下载最新版的caffe

1)将./include/caffe/util/cudnn.hpp换成最新版的caffe里的cudnn.hpp；

2)将./include/caffe/layers里面，所有以cudnn开头的文件，都换成最新版的caffe里面相应的同名文件；

3)将./src/caffe/layers里面，所有以cudnn开头的文件，都换成最新版的caffe里面相应的同名文件。

tips：其他部分的以cudnn开头的文件，就不要动了。

二.准备数据集

在Text-Detection-with-FRCN项目的readme中，给出了coco-text数据集的制作方式。下面，就来具体说明。

１.下载数据集

切换目录：cd $Text-Detection-with-FRCN/datasets/script

原指令为：./fetch_dataset.sh coco-text，可能会出现-bash: ./fetch_dataset.sh: Permission denied的错误。

可先运行：chmod +x ./fetch_dataset.sh

再运行： ./fetch_dataset.sh coco-text

下载到的数据集包括：train2014.zip文件和COCO_Text.json，下面，需要将数据进行格式化，与原py-faster-rcnn中的pascal_voc的数据格式进行统一。

2.数据格式化

(1)pascal_voc数据集的格式为：

－－Annotations

－－*.xml

－－JPEGImages


－－ImageSets

－－Ｍain

......


标记文件夹（Annotations）：例如2008_000200.xml：

<database>TheVOC2008 Database</database>

<annotation>PASCALVOC2008</annotation>

<image>flickr</image>

</source>

<size>

</size>

<name>person</name>

</bndbox>

</object>

......

区分训练样本与测试样本（ImageSets）：

以test.txt为例：

2008_000001

2008_000004

2008_000005

2008_000006

(2)coco-text的格式为：


文件标记：

COCO_Text.json

{"imgs":

{"378466":{"width": 612, "file_name":"COCO_train2014_000000378466.jpg", "set":"train", "id": 378466, "height": 612},

"370250":{"width": 427, "file_name":"COCO_train2014_000000370250.jpg", "set": "test","id": 370250, "height": 640},

"36606":{"width": 640, "file_name":"COCO_train2014_000000036606.jpg", "set": "val","id": 36606, "height": 480}

(3)将coco-text的数据集格式转换为pascal_voc的格式

切换目录：cd $Text-Detection-with-FRCN/datasets/script

运行指令：./format_annotation.py --dataset coco-text

在format_annotation.py中：

１.format_coco_text函数，是利用coco-text.json中的信息，生成类似于pascal_voc的ImageSets文件夹中的信息。

2.os.system('./ann2voc2007.sh ' + args.dataset),是调用相同文件夹下面的ann2voc2007.m文件，来生成类似于pascal_voc的Annotations文件夹中的信息。

如果不想花时间安装matlib，可以将ann2voc2007.m改写为python文件，效果是一样的。

改写后的代码如下：（具体原理可参考：利用python生成xml文件）

#coding:utf-8
from PIL import Image
from xml.dom.minidom import Document
import osdef main():imgpath = 'JPEGImages/'txtpath = 'images.annotations'xmlpath_new = 'Annotations/'coco = {}#　得到图像的标注信息file_object = open(txtpath,'rU')try: for line in file_object:line = line.rstrip('\n')strs = line.split(' ')print strs[0]foldername = 'VOC2007'#　用xml替换jpg，得到同名文件xmlname = strs[0].replace('.jpg','.xml')info = Image.open(imgpath + strs[0])# read image size(width,height) = info.sizestrs[2] = max(int(strs[2]), 1)strs[3] = max(int(strs[3]), 1)strs[4] = min(int(strs[4]), width);strs[5] = min(int(strs[5]), height);# 过滤异常if strs[2] >= strs[4] or strs[3] >= strs[5] or strs[2] <=0 or strs[3] <= 0 or strs[4] > width or strs[5] > height:continueif os.path.exists(imgpath + strs[0]):if xmlname in coco:Createnode = coco[xmlname]object_node = Createnode.createElement('object')Root = Createnode.getElementsByTagName('annotation')[0]Root.appendChild(object_node)node=Createnode.createElement('name')node.appendChild(Createnode.createTextNode(strs[1]))object_node.appendChild(node)node=Createnode.createElement('pose')node.appendChild(Createnode.createTextNode('Unspecified'))object_node.appendChild(node)node=Createnode.createElement('truncated')node.appendChild(Createnode.createTextNode('0'))object_node.appendChild(node)node=Createnode.createElement('difficult')node.appendChild(Createnode.createTextNode('0'))object_node.appendChild(node)bndbox_node=Createnode.createElement('bndbox')object_node.appendChild(bndbox_node)node=Createnode.createElement('xmin')node.appendChild(Createnode.createTextNode(str(strs[2])))bndbox_node.appendChild(node)node=Createnode.createElement('ymin')node.appendChild(Createnode.createTextNode(str(strs[3])))bndbox_node.appendChild(node)node=Createnode.createElement('xmax')node.appendChild(Createnode.createTextNode(str(strs[4])))bndbox_node.appendChild(node)node=Createnode.createElement('ymax')node.appendChild(Createnode.createTextNode(str(strs[5])))bndbox_node.appendChild(node)else:Createnode=Document()  #创建DOM文档对象Root=Createnode.createElement('annotation') #创建根元素Createnode.appendChild(Root)# folderfolder=Createnode.createElement('folder')folder.appendChild(Createnode.createTextNode(foldername))Root.appendChild(folder)# filenamefilename = Createnode.createElement('filename')filename.appendChild(Createnode.createTextNode(strs[0]))Root.appendChild(filename)# sourcesource_node = Createnode.createElement('source')Root.appendChild(source_node)node = Createnode.createElement('database')node.appendChild(Createnode.createTextNode('MS COCO-Text'))source_node.appendChild(node)node = Createnode.createElement('annotation')node.appendChild(Createnode.createTextNode('MS COCO-Text 2014'))source_node.appendChild(node)node=Createnode.createElement('image')node.appendChild(Createnode.createTextNode('NULL'))source_node.appendChild(node)node=Createnode.createElement('flickrid');node.appendChild(Createnode.createTextNode('NULL'));source_node.appendChild(node);# ownerowner_node=Createnode.createElement('owner')Root.appendChild(owner_node)node=Createnode.createElement('flickrid')node.appendChild(Createnode.createTextNode('NULL'))owner_node.appendChild(node)node=Createnode.createElement('name')node.appendChild(Createnode.createTextNode('ligen'))owner_node.appendChild(node)# sizesize_node=Createnode.createElement('size')Root.appendChild(size_node)node=Createnode.createElement('width')node.appendChild(Createnode.createTextNode(str(width)))size_node.appendChild(node)node=Createnode.createElement('height');node.appendChild(Createnode.createTextNode(str(height)))size_node.appendChild(node)node=Createnode.createElement('depth')node.appendChild(Createnode.createTextNode('3'))size_node.appendChild(node)# segmentednode=Createnode.createElement('segmented')node.appendChild(Createnode.createTextNode('0'))Root.appendChild(node)# objectobject_node=Createnode.createElement('object')Root.appendChild(object_node)node=Createnode.createElement('name')node.appendChild(Createnode.createTextNode(strs[1]))object_node.appendChild(node)node=Createnode.createElement('pose')node.appendChild(Createnode.createTextNode('Unspecified'))object_node.appendChild(node)node=Createnode.createElement('truncated')node.appendChild(Createnode.createTextNode('0'))object_node.appendChild(node)node=Createnode.createElement('difficult')node.appendChild(Createnode.createTextNode('0'))object_node.appendChild(node)bndbox_node=Createnode.createElement('bndbox')object_node.appendChild(bndbox_node)node=Createnode.createElement('xmin')node.appendChild(Createnode.createTextNode(str(strs[2])))bndbox_node.appendChild(node)node=Createnode.createElement('ymin')node.appendChild(Createnode.createTextNode(str(strs[3])))bndbox_node.appendChild(node)node=Createnode.createElement('xmax')node.appendChild(Createnode.createTextNode(str(strs[4])))bndbox_node.appendChild(node)node=Createnode.createElement('ymax')node.appendChild(Createnode.createTextNode(str(strs[5])))bndbox_node.appendChild(node)coco[xmlname] = Createnodefinally:file_object.close()print 'begin load xml...'for key in coco:print keyf = open(xmlpath_new + key,'w')f.write(coco[key].toprettyxml(indent = '\t'))f.close()if __name__ == "__main__":main()

最后，再运行rm_headline.sh。就得到我们所需要的数据集。

我得到的文件目录如下：

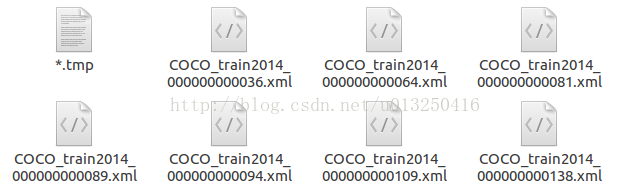

在Annotations的目录下，

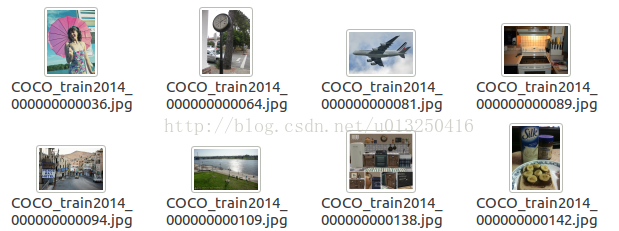

在JPEGImages的目录下，

在ImageSets的目录下，

以train.txt为例，包含的内容为：

COCO_train2014_000000351622
COCO_train2014_000000058397
COCO_train2014_000000282380
COCO_train2014_000000223830
......

均为文件名

3.创建软链接

软链接就是：ln -s 　源文件　目标文件

在代码中给出的数据集的目录为：train_data

因此，需要将上面得到的coco-text的目录链接到train_data上。

在github的readme中，给出的软链接操作为：

# link your data folder to train_data
cd $Text-Detection-with-FRCN/datasets/
ln -s train_data coco-text    # $YOUR_DATA

但是在我实际操作的时候，是需要:

ln -s coco-text train_data　的。

三.下载预训练模型

首先，下载在imagenet上面预先训练好的模型。

# finetune on this model, you can also use one model you train before
cd $Text-Detection-with-FRCN/py-faster-rcnn
./data/scripts/fetch_imagenet_models.sh
# download it takes long!

可能由于这个项目clone　“py-faster-rcnn”　的时间比较早，这里面/data/scripts文件夹下面,fetch_imagenet_models.sh中的下载url已经不能用了。该文件夹下面的其他.sh文件中的url应该也都失效了。

新的py-faster-rcnn中已经对此做了更正。fetch_imagenet_models.sh中的url可改为：

......
6 FILE=imagenet_models.tgz
7 URL=https://dl.dropbox.com/s/gstw7122padlf0l/imagenet_models.tgz?dl=0
8 CHECKSUM=ed34ca912d6782edfb673a8c3a0bda6d
.....

具体更改位置为第８行。

注意：下载需要翻墙。

三.开始训练

切换目录：

cd $Text-Detection-with-FRCN/py-faster-rcnn/

运行指令：

./experiments/scripts/faster_rcnn_end2end.sh 0 VGG16 pascal_voc

需要注意的是：在运行指令的时候，需要切换到指定的目录。

运行的时候，可能会保错：

1)TypeError: 'numpy.float64' object cannot be interpreted as an index

2)TypeError: slice indices must be integers or None or have an index method

这两个问题的出现，都是由于Numpy的版本问题。在numpy 1.12.0中，不支持float index。类似于x[1.0, 3.0]，会被看作无效。

解决这个问题，有如下可能的解决办法：

1.对numpy进行降级

sudo pip install -U numpy==1.11.0

但是这种做法，可能会引入新的错误：

ImportError: numpy.core.multiarray failed to import

解决这个问题是要升级numpy ，于是又升回去：pip install -U numpy

所以，只能逐个将float类型转换为int类型

2.目前发现的几处需要进行修改的地方：

1.添加astype(np.int)

lib/roi_data_layer/minibatch.py line 26：将fg_rois_per_image = np.round(cfg.TRAIN.FG_FRACTION * rois_per_image)

改为：fg_rois_per_image = np.round(cfg.TRAIN.FG_FRACTION * rois_per_image).astype(np.int)

同理，其他需要在末尾添加.astype(np.int) 的地方：

lib/datasets/ds_utils.py line 12 : hashes = np.round(boxes * scale).dot(v)

lib/fast_rcnn/test.py line 129 : hashes = np.round(blobs['rois'] * cfg.DEDUP_BOXES).dot(v)

lib/rpn/proposal_target_layer.py line 60 : fg_rois_per_image = np.round(cfg.TRAIN.FG_FRACTION * rois_per_image)

2.强制转化为int类型

lib/roi_data_layer/minibatch.py line173：将cls = clss[ind]　改为：cls = int(clss[ind])

lib/rpn/proposal_target_layer.py line 124：将cls = clss[ind]　改为：cls = int(clss[ind])

四.训练模型

当解决了上面所有的问题，我们就可以开始训练了。

具体训练过程:

1.创建输入层

layer_factory.hpp:77 Creatinglayer input-data

net.cpp:106 CreatingLayer input-data

net.cpp:411 input-data-> data

net.cpp:411 input-data-> im_info

net.cpp:411 input-data-> gt_boxes

net.cpp:150 Settingup input-data

net.cpp:157 Topshape: 1 3 600 1000 (1800000)

net.cpp:157 Topshape: 1 3 (3)

net.cpp:157 Topshape: 1 4 (4)

net.cpp:165 Memoryrequired for data: 7200028

............

2.创建卷积层

layer_factory.hpp:77 Creatinglayer conv1_1

net.cpp:106 CreatingLayer conv1_1

net.cpp:454 conv1_1<- data_input-data_0_split_0

net.cpp:411 conv1_1-> conv1_1

net.cpp:150 Settingup conv1_1

net.cpp:157 Topshape: 1 64 600 1000 (38400000)

net.cpp:165 Memoryrequired for data: 175200084

............

3.创建激活层

layer_factory.hpp:77 Creatinglayer relu1_1

net.cpp:106 CreatingLayer relu1_1

net.cpp:454 relu1_1<- conv1_1

net.cpp:397 relu1_1-> conv1_1 (in-place)

net.cpp:150 Settingup relu1_1

net.cpp:157 Topshape: 1 64 600 1000 (38400000)

net.cpp:165 Memoryrequired for data: 328800084

............

判断是否需要反向计算(back forward)

部分需要反向计算：

net.cpp:226 loss_bboxneeds backward computation.

loss_clsneeds backward computation.

bbox_predneeds backward computation.

cls_scoreneeds backward computation.

fc7_drop7_0_splitneeds backward computation.

............

部分不需要反向计算：

net.cpp:228pool2does not need backward computation.

relu2_2does not need backward computation.

conv2_2does not need backward computation.

relu2_1does not need backward computation.

conv2_1does not need backward computation.

input-datadoes not need backward computation.

............

整个网络初始化完毕：

net.cpp:270 Thisnetwork produces output loss_bbox

Thisnetwork produces output loss_cls

Thisnetwork produces output rpn_cls_loss

Thisnetwork produces output rpn_loss_bbox

Networkinitialization done.

solver.cpp:60 Solverscaffolding done.

开始迭代，输出结果：

solver.cpp:229 Iteration0, loss = 1.98441

solver.cpp:245：

Trainnet output #0: loss_bbox = 0.00188451 (* 1 = 0.00188451 loss)

Trainnet output #1: loss_cls = 0.484446 (* 1 = 0.484446 loss)

Trainnet output #2: rpn_cls_loss = 0.766564 (* 1 = 0.766564 loss)

Trainnet output #3: rpn_loss_bbox = 0.484638 (* 1 = 0.484638 loss)

sgd_solver.cpp:106：Iteration0, lr = 0.001

solver.cpp:229 Iteration20, loss = 1.58353

solver.cpp:245：

Trainnet output #0: loss_bbox = 0.00184912 (* 1 = 0.00184912 loss)

Trainnet output #1: loss_cls = 0.213403 (* 1 = 0.213403 loss)

Trainnet output #2: rpn_cls_loss = 0.444577 (* 1 = 0.444577 loss)

Trainnet output #3: rpn_loss_bbox = 0.818097 (* 1 = 0.818097 loss)

sgd_solver.cpp:106:Iteration20, lr = 0.001

.......

solver.cpp:229 Iteration69980, loss =0.374131

solver.cpp:245：

Trainnet output #0: loss_bbox =0.00462239 (* 1 =0.00462239 loss)

Trainnet output #1: loss_cls =0.00527413 (* 1 =0.00527413 loss)

Trainnet output #2: rpn_cls_loss =0.0607663 (* 1 =0.0607663 loss)

Trainnet output #3: rpn_loss_bbox =0.139714 (* 1 =0.139714 loss)

sgd_solver.cpp:106:Iteration69980, lr = 0.001

real 681m44.284s
user 565m0.152s
sys 115m29.578s

生成的模型

保存在：

/Text-Detection-with-FRCN/py-faster-rcnn/output/faster_rcnn_end2end/voc_2007_trainval文件夹中。

vgg16_faster_rcnn_iter_*.caffemodel中，其中*为迭代次数

每迭代10000次，生成一个模型。迭代了70000次，共生成了７个模型。

五.测试模型

实际上，在./experiments/scripts/faster_rcnn_end2end.sh 中，训练完毕后会对模型进行测试。

那么，怎样单独执行测试呢？

切换目录：

cd $Text-Detection-with-FRCN/py-faster-rcnn/

运行指令：

tools/test_net.py --gpu 0

--def models/coco_text/VGG16/faster_rcnn_end2end/test.prototxt \

--netoutput/faster_rcnn_end2end/voc_2007_trainval/vgg16_faster_rcnn_iter_70000.caffemodel\

--imdb voc_2007_test\

--cfg experiments/cfgs/faster_rcnn_end2end.yml \

1.运行可能出现的错误：

File "/Text-Detection-with-FRCN/py-faster-rcnn/tools/../lib/datasets/voc_eval.py", line 23, in parse_rec
obj_struct['bbox'] = [int(bbox.find('xmin').text),
ValueError: invalid literal for int() with base 10: '391.0'

解决方案：改为：

obj_struct['bbox'] = [int(float(bbox.find('xmin').text)),
int(float(bbox.find('ymin').text)),
int(float(bbox.find('xmax').text)),
int(float(bbox.find('ymax').text))]

2.测试运行结果：

对于vgg16_faster_rcnn_iter_70000.caffemodel：

AP for text = 0.3422
Mean AP = 0.3422
~~~~~~~~
Results:
0.342
0.342
~~~~~~~~

对于github中已经训练好的vgg16_faster_rcnn_fine_tune_on_coco.caffemodel：

AP for text = 0.1013
Mean AP = 0.1013
~~~~~~~~
Results:
0.101
0.101
~~~~~~~~

3.运行demo

在/Text-Detection-with-FRCN/script目录下，有text_detect_demo.sh文件：

./py-faster-rcnn/tools/text_detect_demo.py \
--gpu 0 \
--net models/deploy.prototxt \
--model models/vgg16_faster_rcnn_fine_tune_on_coco.caffemodel \
--dataset datasets/test

通过修改其中的model，来指定模型。

运行demo得到的结果：

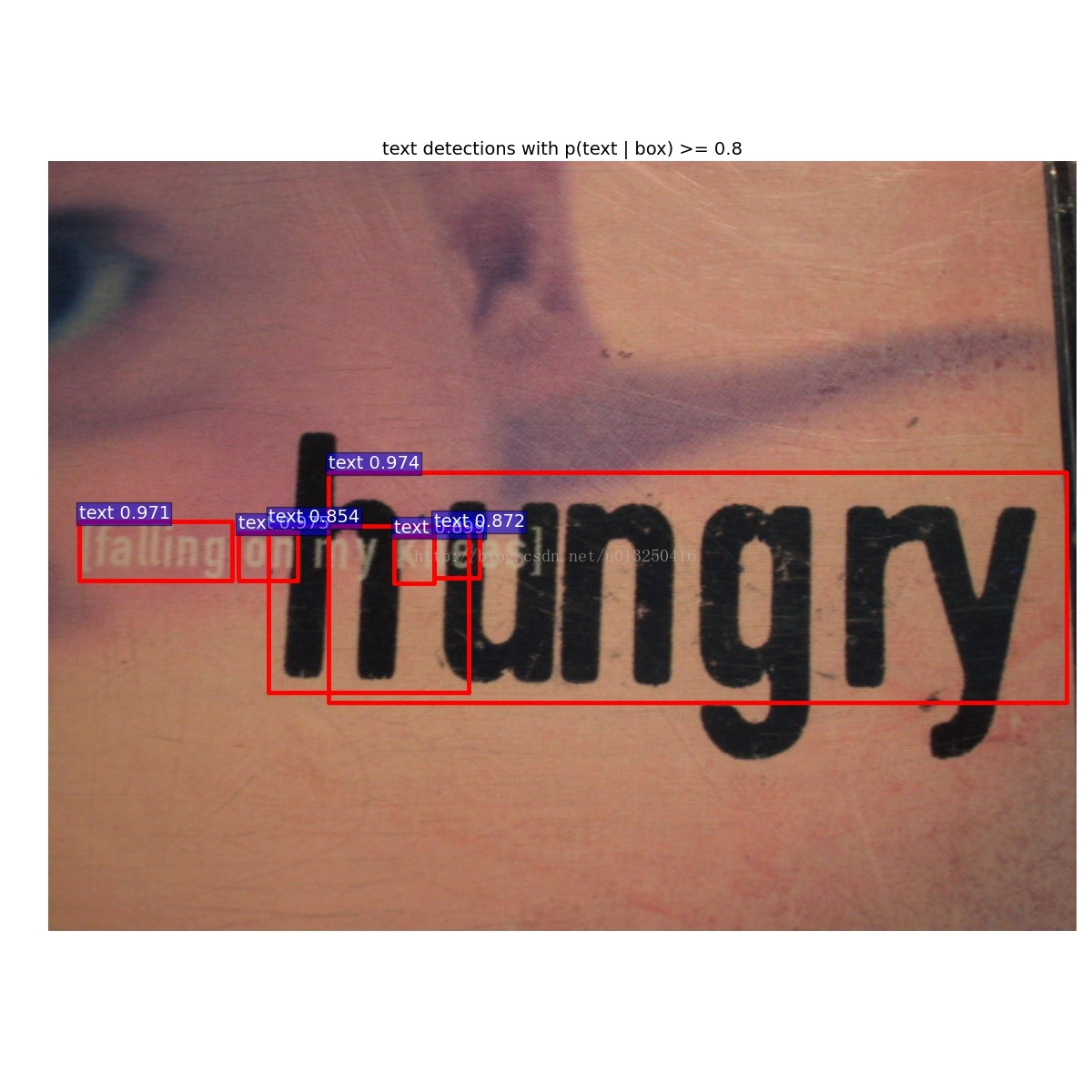

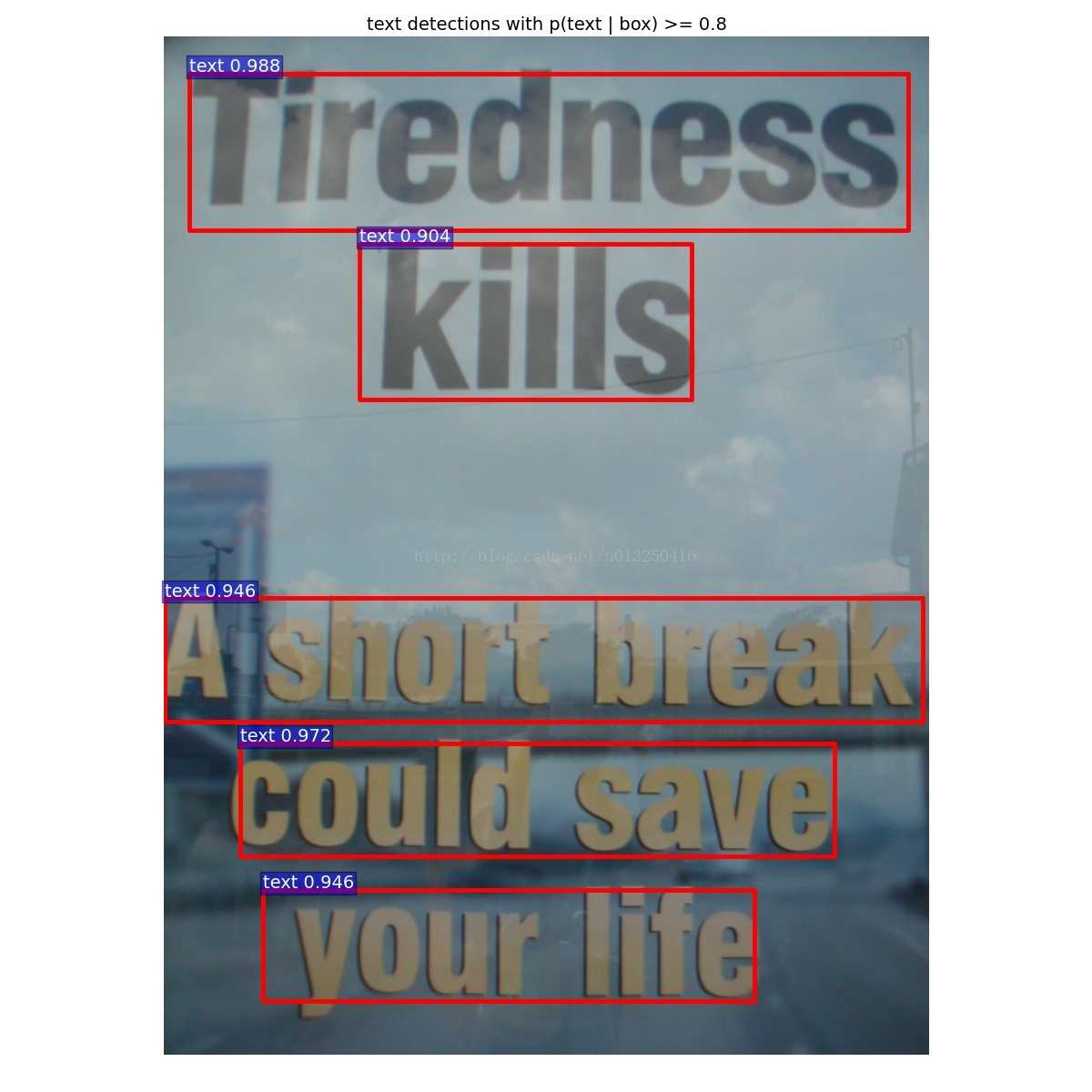

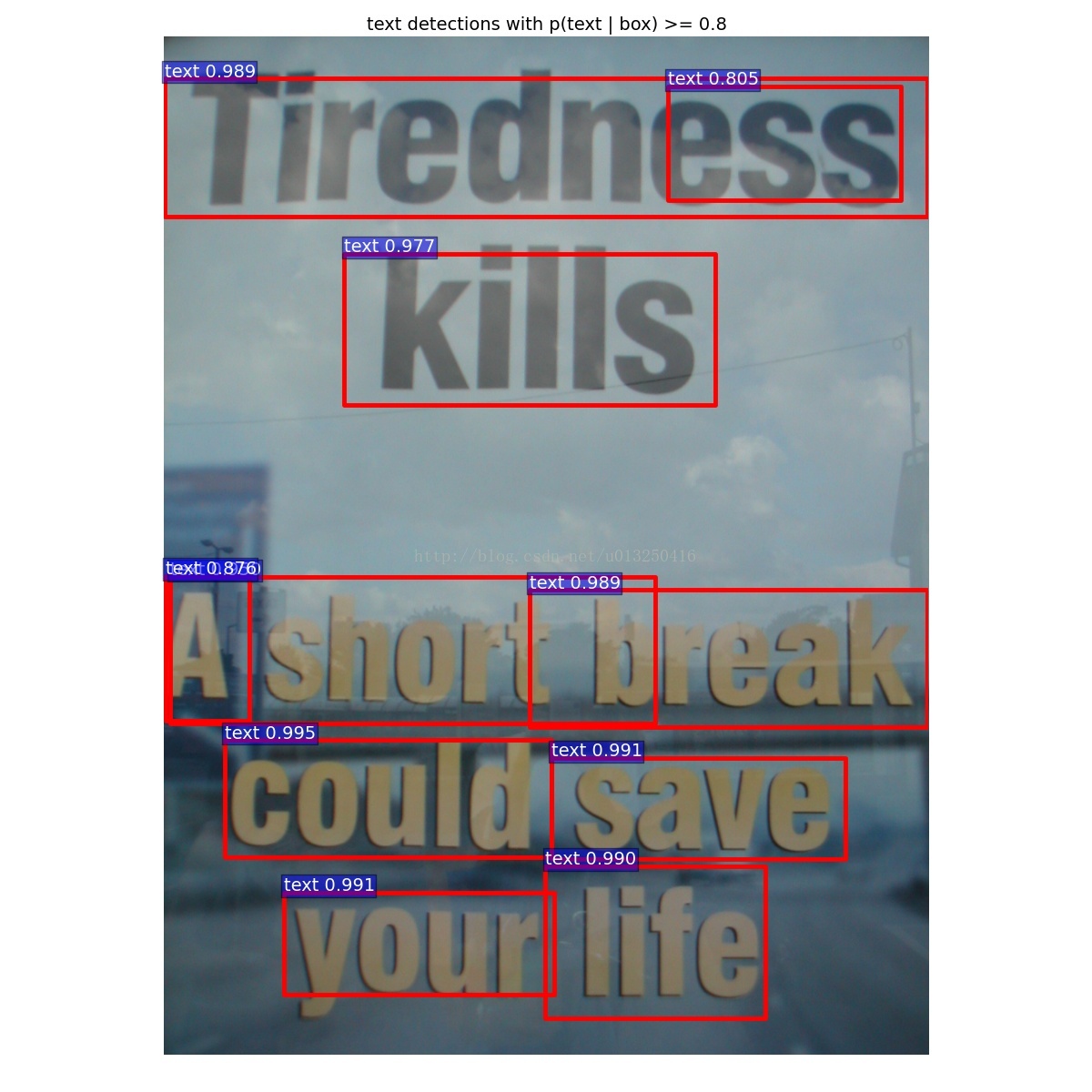

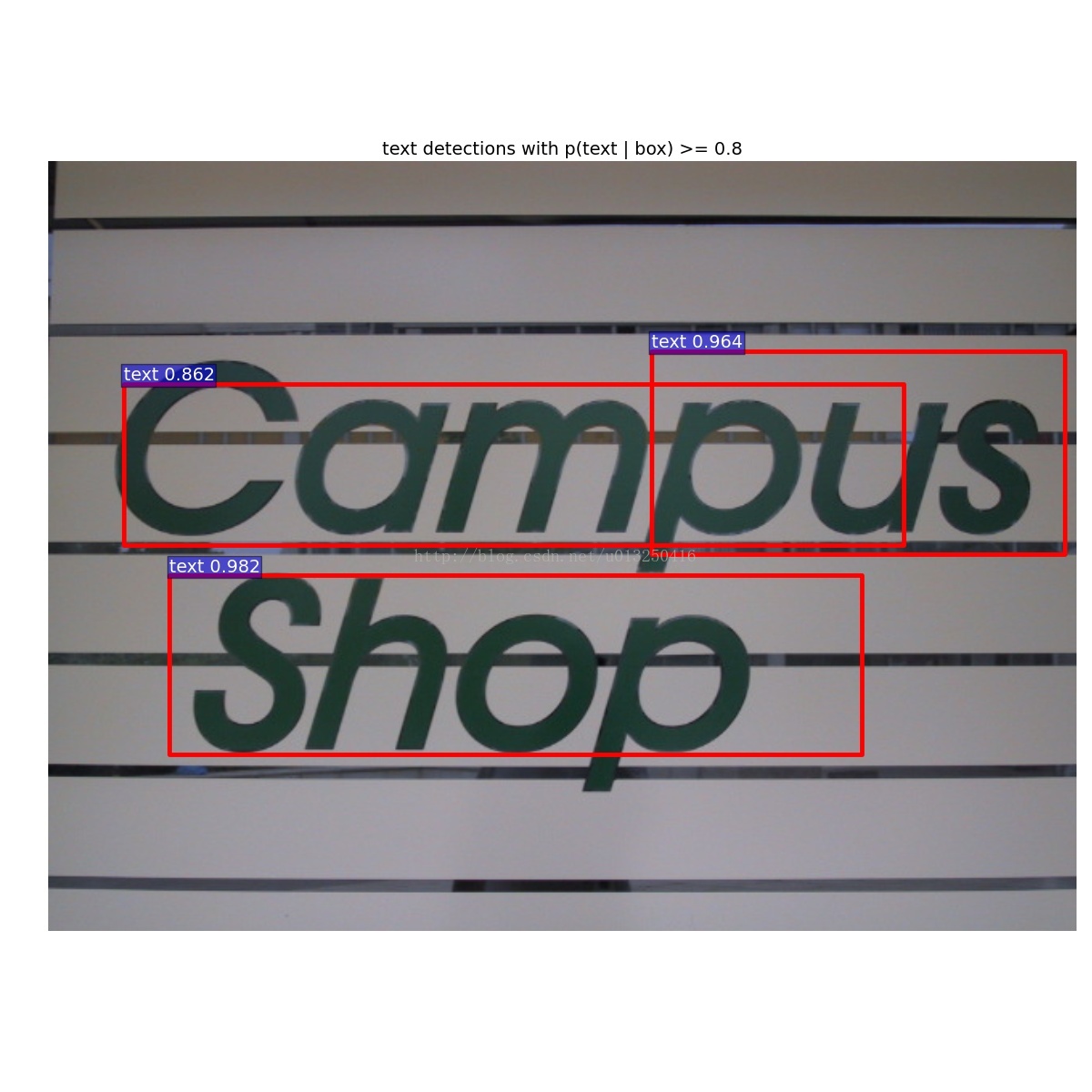

左边:vgg16_faster_rcnn_iter_70000.caffemodel的测试结果，右边:github中已经训练好的vgg16_faster_rcnn_fine_tune_on_coco.caffemodel的测试结果。
