上一篇文章讲了一维相位解包裹,Itoh方法可以总结为 :连续相位可以通过累加截断相位的差值的截断而求得,也就是表示为下面的式子
从理论和逻辑上看,一维相位解包裹都不复杂,这里就接着上文,讨论从一维推广到二维相位解包裹,到底出了什么问题导致这个问题变得至今都没有完美的解决方法。
二维相位解包裹
根据Itoh方法,可以将一维相位解包裹推广到二维相位解包裹中,可以用以下式子来表示:
式中, 为 点的连续相位, 为起始的点的连续相位, 为相位图中连接点和点的任意路径, 为相位差。
拓展后的Itoh方法,要写成代码的话,逻辑其实和一维的情况是一样的,只是原来只遍历一个一维的矩阵(或者数组),现在变为了二维的矩阵(或数组),具体方法如下:
选取相位图中的某一行(列)作为起始行(列),遍历相位图的每一行(列),比较相邻两个点的相位值,若相邻两点的相位差大于 pi,则后一个点的相位加2pi ;若相邻两点的相位差小于-pi ,则后一个点的相位减2pi ;若相邻两点的相位差大于-pi且小于pi ,则不需要进行操作直接比较下一个位置。
二维相位解包裹路径问题
从二维相位解包裹的式子中可以看出来,这一个路径积分要保证每一次算出来的点连续相位都一样,那就应该是一个与路径无关的计算过程。但是在实际的相位解包裹的过程中可以发现,选择了不同的路径,往往得到的相位值也不一样,这是实际获取的相位图存在采样率不足导致的相位混叠、获取过程中引入的相位噪声、奇异点等因素导致的,这也导致了正确的二维相位解包裹,是一个与路径有关的问题。
正是因为解包裹过程与路径有关的问题,导致二维相位解包裹变得困难。
为了解决与路径有关的问题,相位解包裹其中一个大类也因此诞生了,空间(空域)相位解包裹(Spatial phase unwrapping),这类方法就是通过选择一条最优的路径去完成全图相位解包裹的,不过这留到以后的文章慢慢讲了。
一些小实验
在这篇文章的最后,想放一些很久以前我做过的实验来说明一下,相位混叠、噪声、奇异点等因素会对相位解包裹带来怎样的灾难性破坏。实验都是通过FTP提取相位,然后用最简单的逐行(列)遍历去解包裹相位的。
实验1

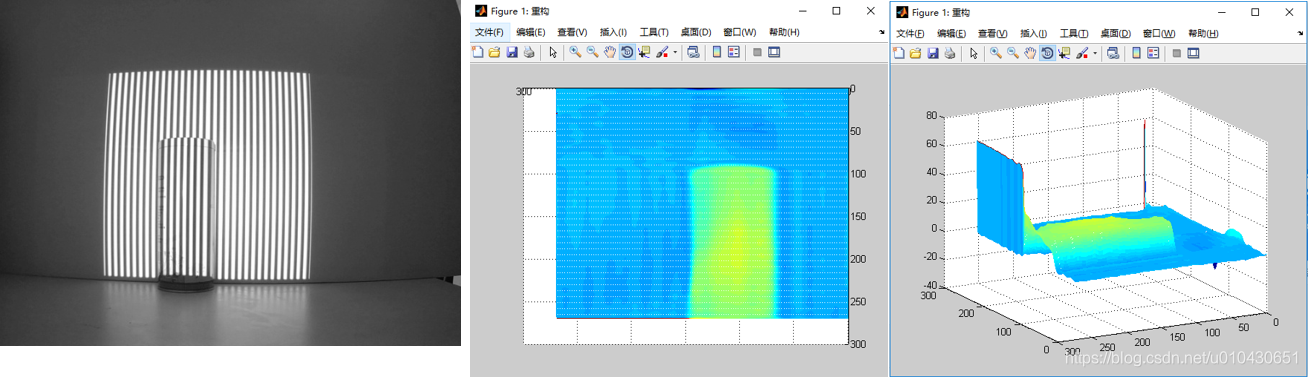

这是一个铁罐子,对于这种简单的几何物体,恢复出来的相位还是能基本看出物体原来的形状,不过也可以看到边缘的地方噪声导致的相位解包裹错误。
实验2

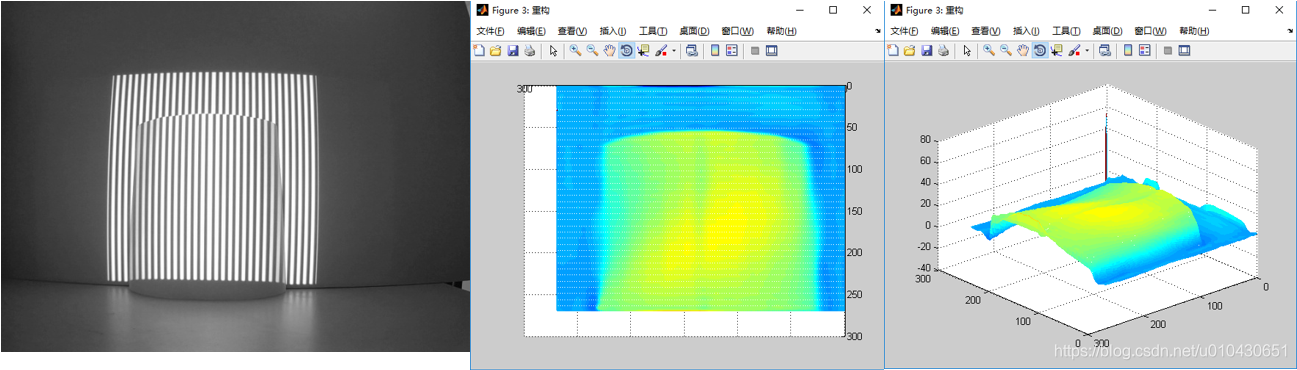

这是一张卷曲的纸,和上一个实验情况类似,基本能看出纸的形状,边缘也存在解包裹错误。
实验3

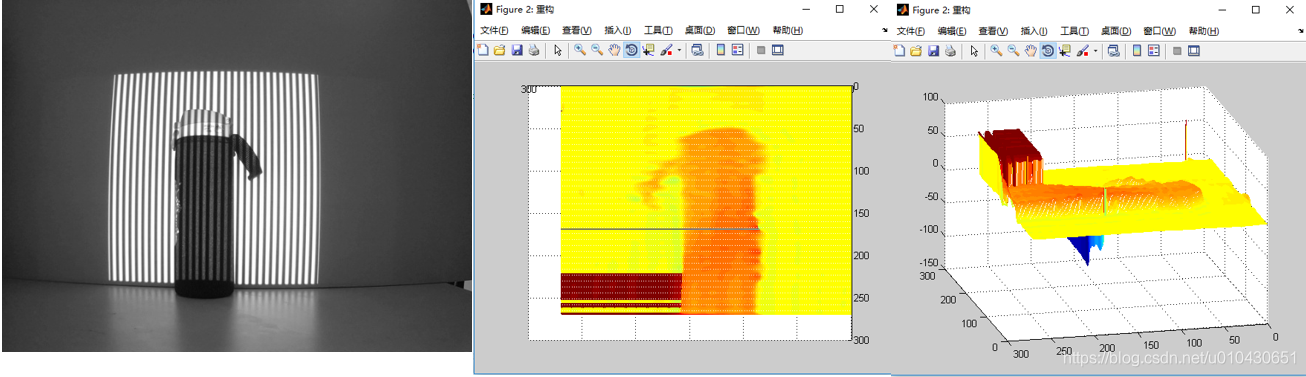

这是一个水壶,可以看到图中边缘的部分成片的解包裹错误,这是高度突变,对这一区域采样率不足导致的。
实验4

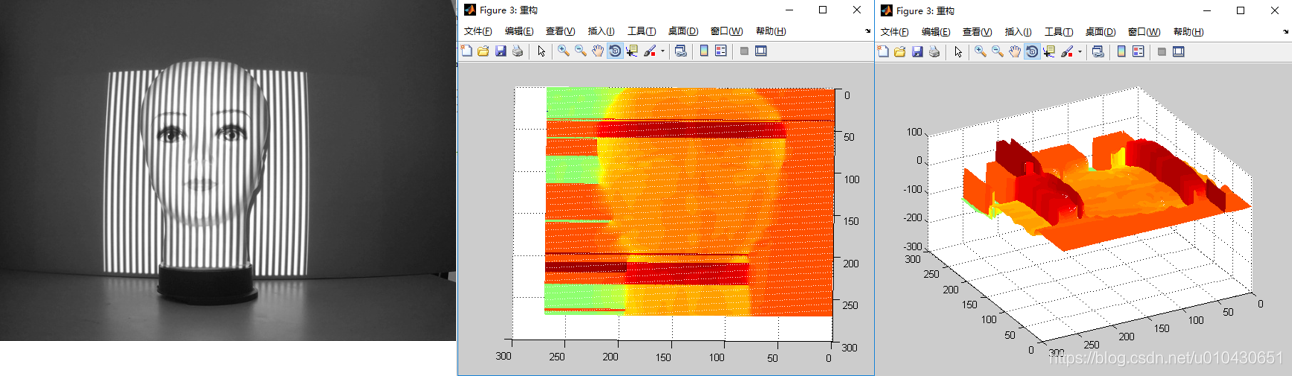

当测量一些形状更复杂的物体,就可以看出,解包裹后的相位是乱七八糟的。
从以上实验可以看出来,直接用最简单的方法去相位解包裹,对形状较简单的物体,仍然会存在一些噪声,而对于形状复杂的物体是完全不可行的。
但当采用合适相位解包裹算法,如下图,即使是人脸,也是可以解出来的。因此如何解决相位解包裹与路径有关的问题就非常重要了,不过这就留在后续的文章慢慢讨论了。
参考文献:
[1] Ghiglia D C, Pritt M D. Two-dimensional phase unwrapping: theory, algorithms, and software[M]. New York: Wiley, 1998.
声明:本文中的图片、公式等都和作者本人的毕业论文有关,如果抄袭盗用吃亏是你自己哦~实在有需要,这里建议你自己码一下公式,自己做一下相关的图哦亲。作者水平有限,如文中有错,请务必留言指正。如有学习交流需要,也可通过邮箱zhenyuchung@m.scnu.edu.cn联系我,大家一起讨论学习。
