上文主要讲到UML中对类和类图的理解。本文则侧重写类图涉及的几种关系。

事物和事物之间都是相互联系的，而类又是事物的抽象，所以，类与类之间也是相互联系的。而且这种联系，一定是平常事物之间的联系是我们并不陌生的联系。

类之间的关系包括：

1关联

·普通关联

类和类之间最普遍的一种，描述两个类之间有一定的结构关系。用直线表示

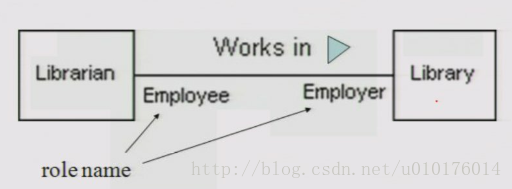

图中图书馆和图书管理员就是普通关联关系。其中修饰部分works in 为关联名。Employee 和Employer表示员工和老板是两个类的角色的名字。

如果将其转为语言的话，即library里有一个属性是librarian，librarian里面也有一个属性是library，表示类与类之间的结构关系。

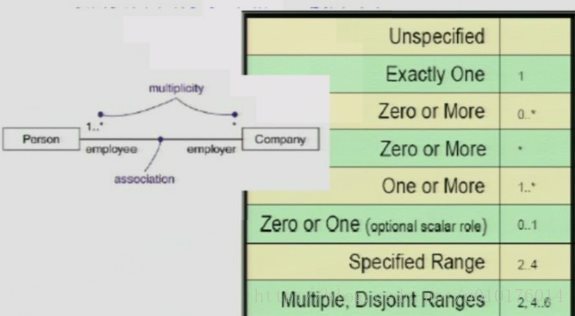

此外还要注意的是多重性。

左图中只有两个类。person旁是“ 1···* ” ，company旁是“ * ”。表示一个公司需要一个或多个人。一个人可以为多家公司工作。

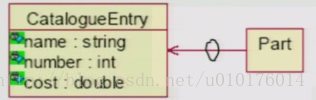

关联如果如图

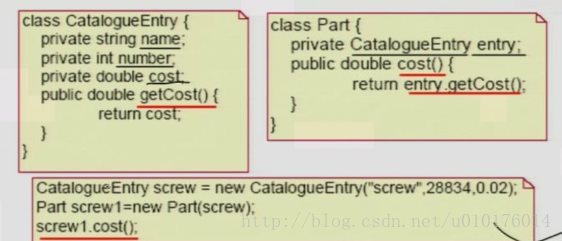

则和代码的映射为

·聚合

整体和部分之间可相互独立。用空心菱形表示，并指向整体。在时间上约束并不严格。

比如书架和书是整体和部分关系，书架里包含很多书。没有书架书也可以单独存在。聚合关系。

比如汽车和轮胎之间是整体和部分关系，汽车包括轮胎，没有汽车轮胎也可以单独存在。聚合关系。

·组合

整体和部分之间不可相互独立。用实心菱形表示，菱形指向整体。存在生命期的附属关系。

比如人和头之间是整体与部分关系。先有人才有头，没有人，头就不存在。头是人的附属。组合关系。

比如书和页之间是整体与部分关系。先有书才有也，没有书，就没有一页一页。页是头的附属。组合关系。

比如公司和部门之间是组合关系。

组合和聚合，两类之间的关系与代码的映射也是有区别的。

2依赖

是一种使用关系。箭头指向被依赖方。它说明一个事物规格说明的的变化可能影响到使用它的另一个事物。但反之未必。

当类A的方法需要用到类B时则类A依赖类B。比如现代人要依赖计算机。

3泛化

是继承关系。空心箭头指向父类。

例如，猫和动物之间就是泛化关系。猫继承动物的属性。

4实现

UML类图关系中实现关系将一种模型元素（如类）与另一种模型元素（如接口）连接起来，其中接口只是行为的说明而不是结构或者实现。

类图

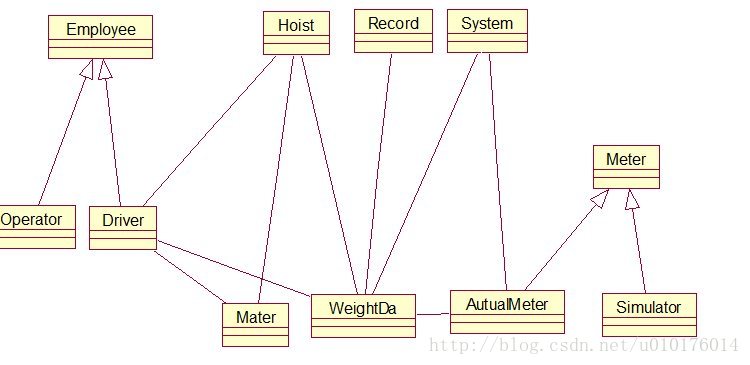

1 首先看一下系统称重的类图

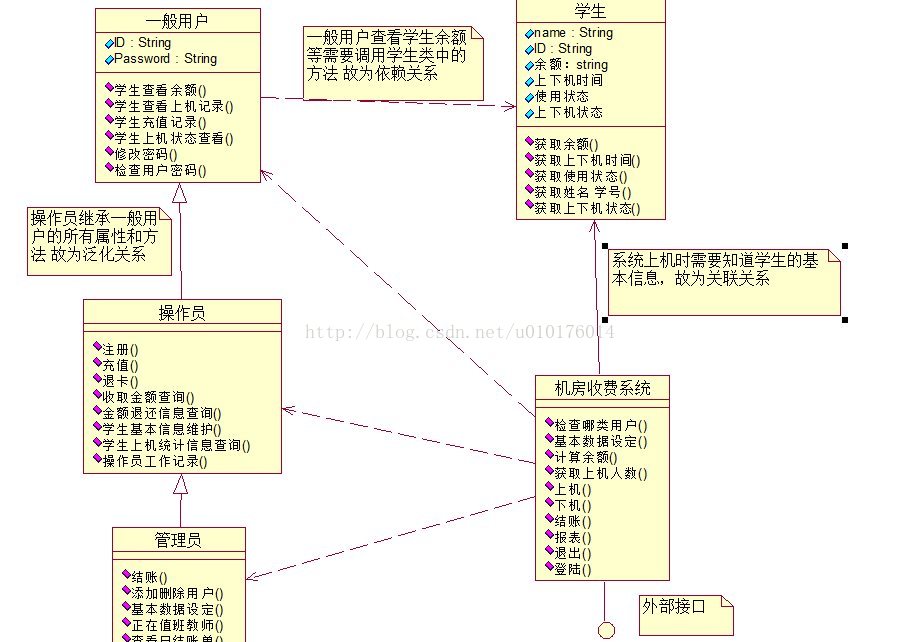

2 下面看一下机房收费系统的类图。（点此查看大图）

3 有所改进的类图

以上是我的理解，不妥之处请拿出来批评指教。多谢。
