一、 活动图
1、 什么是活动图
活动图和流程图十分类似，表示一个算法的执行序列、过程、判定点、分支和循环，而且活动图支持并行活动（同步条的作用）。在实际项目中，活动图并不是必须的。一般在以下情况需要使用活动图：描述一个并行的过程或者行为；描述一个算法；描述一个跨越多个用例的活动。

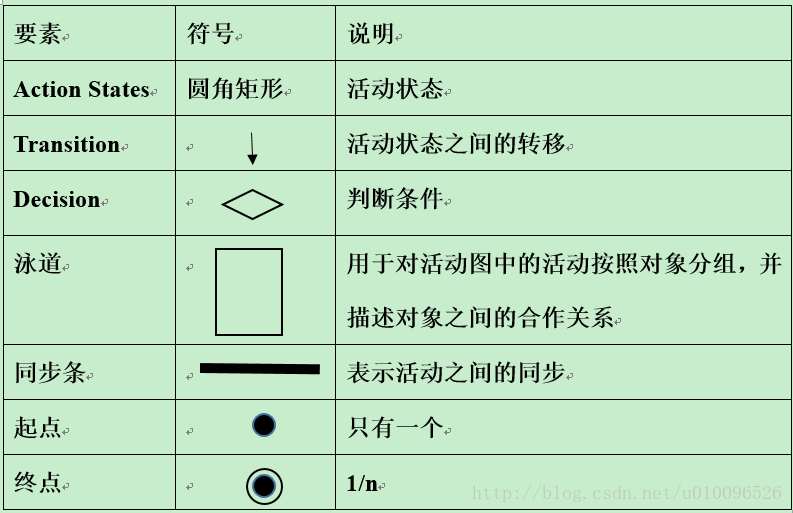

2、基本要素：
3、泳道Swimlanes
是将活动用线分成一些纵向区域，这些纵向区域称为泳道。每个区域代表一个特定类，这是一种面向对象的机制。
4、作用：
（1）描述一个操作的执行过程中所完成的工作或者动作。
（2）描述示如何执行一组相关的动作，以及这些动作对象内部的工作。
（3） 显如何影响周围的对象。
（4）描述用例的执行。
（5） 处理多线程应用。
二、状态图
1、状态图用来描述一个特定对象的所有可能状态，以及由于各种事件的发生而引起的状态之间的转移。
2、状态机是一种行为，描述了一个对象或一个交互在生命期内响应事件所经历的状态序列。
状态机涉及元素：状态、转换、事件。
状态：是指在对象的生命期中满足某些条件、执行某些活动或等待某些事件时的一个条件或状况。
3、转换：一个转换是两个状态之间的一种关系，表示对象将在第一个状态中执行一定的动作，并在某个特定事件发生而某个特定的条件满足时进入第二个状态。
状态图和活动图的区别：
（1）状态图和活动图都是用来描述对象的动态行为。
状态图侧重从行为的结果来描述，也就是一个个的状态。
活动图侧重从行为的动作来描述，也就是一个个的活动。
（2）状态图主要反映了动作对系统的影响，反映了系统中对象和类的实际变化，使编程人员更容易理解系统的内部运行结构。
三、序列图和协作图（交互图）
先总结到这里，请大家多多指教！
