Altium Designer PCB导线高亮

2024-03-16 18:32

本文主要是介绍Altium Designer PCB导线高亮,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在Altium Designer17中,默认设置PCB导线是不高亮的

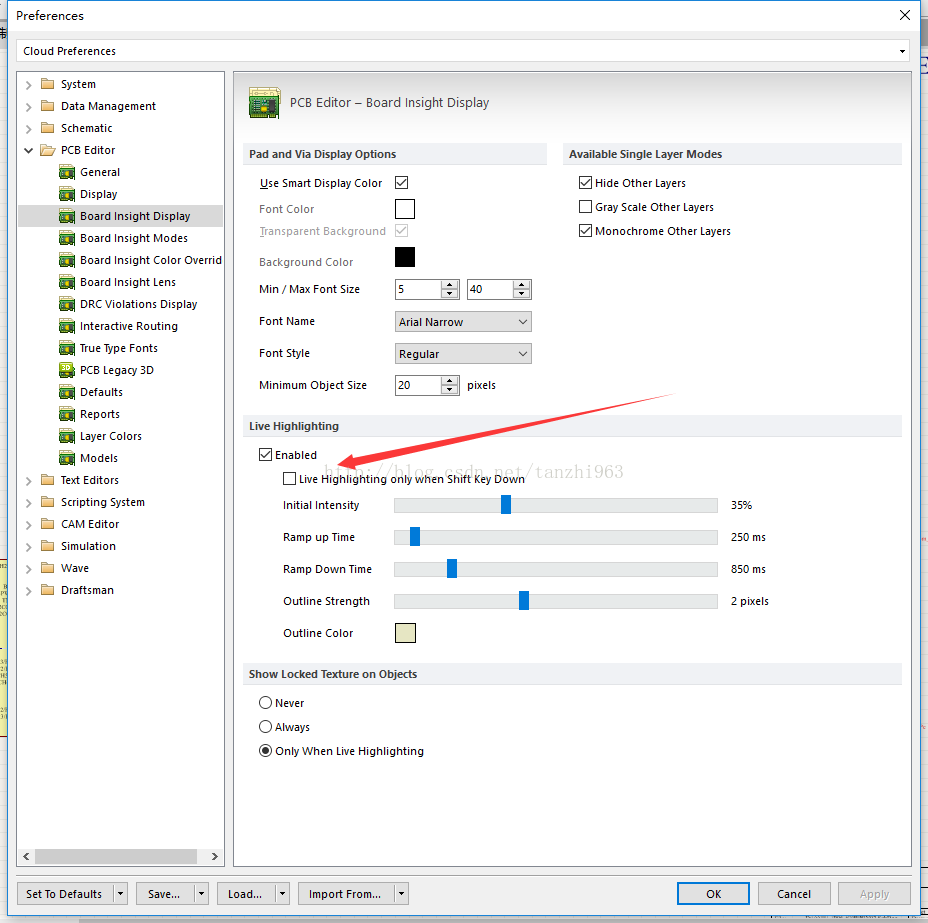

需要再设置中修改  DXP -> Perferences -> PCB Editor -> Board Insight Display

中取消勾选Live Highlighting only when Shift Key Down(只有Shift按键按下才高亮)


单击OK保存即可。

Altium Designer PCB导线高亮


到了AD18中,设置的位置改变为


这篇关于Altium Designer PCB导线高亮的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
