带锁存器的时序逻辑综合
- 锁存器的无意综合
- 锁存器的有意综合
🔈声明：
🔑未经作者允许，禁止转载
🚩推荐一个IC、FPGA新手入门的好网站：👉快 点 击 进 入 学 习 吧👈
锁存器生成的方式有两种：有意的和无意的。无意综合出的锁存器只会浪费面积，所以知道什么时候该综合出锁存器就很有必要。
- 一个无反馈的组合原语网表可综合成无锁存的组合逻辑
- 描述组合逻辑的一组连续赋值中一定不能有反馈存在，因为将不可综合。
- 一个带反馈的条件操作符的连续赋值语句，（如左右表达式都有同一个变量）会综合出锁存器。这是一种有意的方法，如SRAM，这是可综合的。
锁存器的无意综合

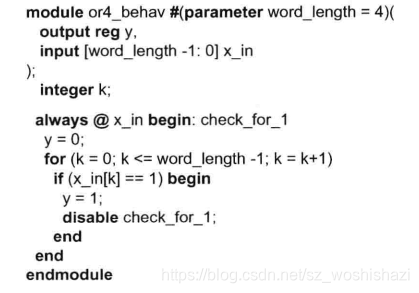

这样一个例程的综合后，是没有计数器的，y也不是一个存储器，因为这是一个组合逻辑，y可以直接输出。

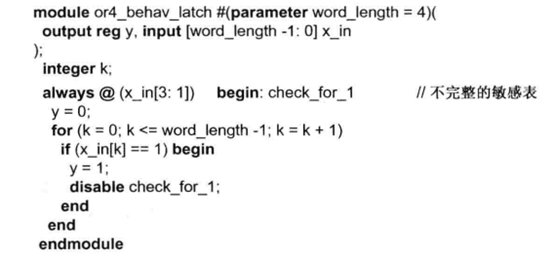

现在再分析一个例子

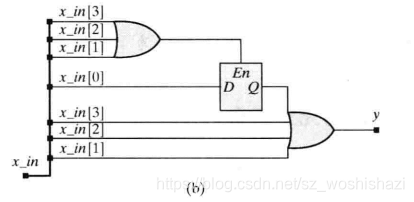

- 如果触发的敏感信号不完全，那么就会综合出带锁存器的电路，因为无法对不在触发事件里的信号进行直接操作，只能依靠锁存器锁存后操作。
所以所有用以实现组合逻辑的电平敏感行为电路的输入信号，都必须包含于事件控制表达式中，不然就是无意的生成锁存器。
未完整定义case和if语句也会产生预期外的锁存器。因为没有说明的情况下，输出就会需要寄存器来保持，这也意外的生成了寄存器。
锁存器的有意综合
有意综合出锁存器的时候，通常都是赋值有反馈的时候，或者就是为了暂存数据。
