2D游戏平滑的迷雾战争效果

2024-02-12 09:08

本文主要是介绍2D游戏平滑的迷雾战争效果,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

最近刚好有做2D游戏的点光源效果,然后就扩展一下,研究了一下战争迷雾的效果。主要是想实现类似魔兽争霸那种人物走动,然后黑色的战争迷雾随着人物的移动渐渐打开的效果。使用具有渐变透明图片作为光源来使得战争迷雾呈现出平滑的效果。本文后面介绍了两个简单的实现方法,效果有细微的差别,有兴趣的同学可以分别研究。最后也有完整展示代码和提供例子下载。

一、常见的战争迷雾效果

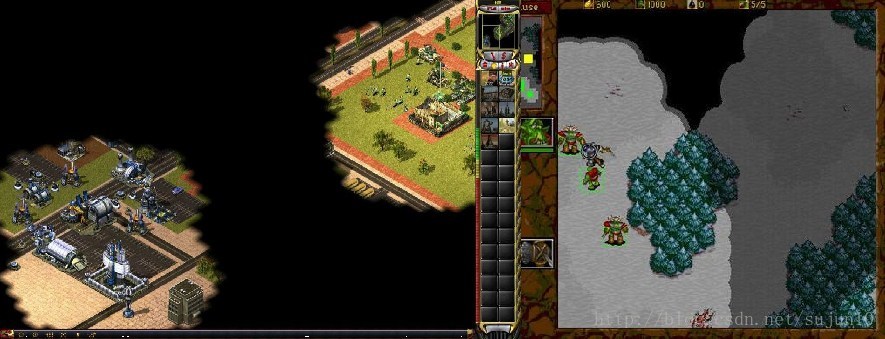

早期的红警的战争迷雾大家应该也比较熟悉,不过看起来没那么平滑,应该是采用图块拼出来。可以明显看得出一些方方块块。
这里写图片描述
可见早期魔兽争霸2也是没那么平滑的。

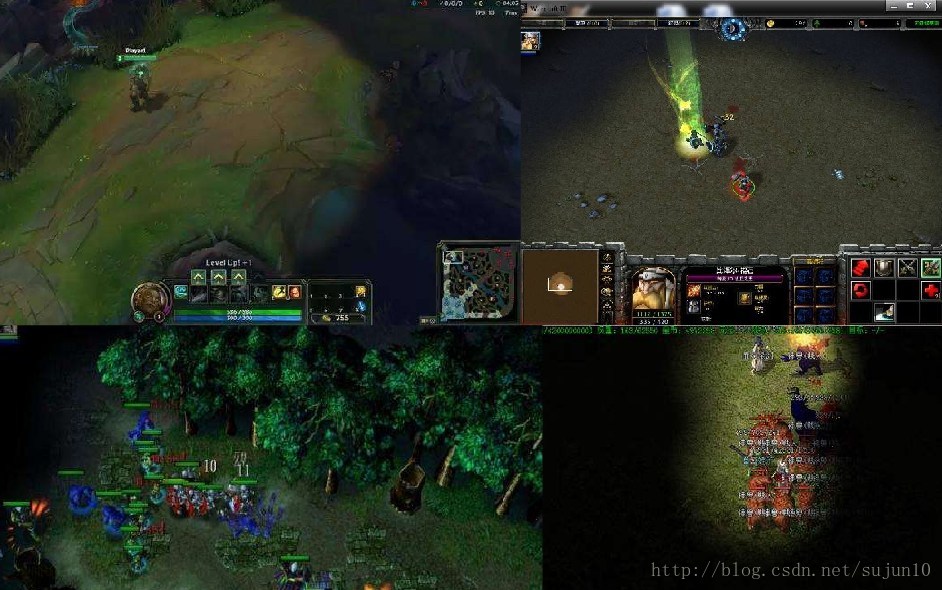

后面出的一些有些的战争迷雾就会有比较平滑的过渡效果了。比如英雄联盟,魔兽3(这两个是3D的)。但是也有2D也做得比较平滑(看图的最后一个截图)
这里写图片描述

二、实现的简单原理讲解

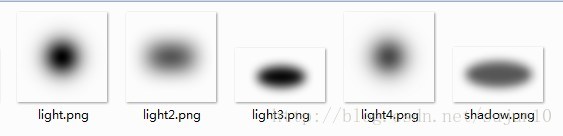

由于是做2D游戏,所以思路基本上是2D,但是同时也有3D思想,例如图层混合方式处理等。主要原理就是根据图片的alpha值来进行反向擦除(alpha为1时完全擦除,alpha越小则越不透明,实现渐变过程效果)。最后用了两种比较简单的方法来实现了这种效果,两者有微弱的差别。这里采用的是AS3实现的,源码也提供了几种渐变图片,可以作为点光源来擦亮迷雾,可以替换上去看各种效果的。
这里写图片描述

  1. 遮罩擦除做法
    最先想到的原理,是基于之前实现类似点光源效果的做法。通过一层带有alpha值遮罩图来擦掉对应的战争迷雾,就是移动版增大的点光源效果。首先人物背景,然后一层战争迷雾在最顶层,人物带了个点光源,然后人物移动的时候,不会把那个点光源层进行绘制,那么光源层就会原来越大。那个迷雾自然就会越来越大了。

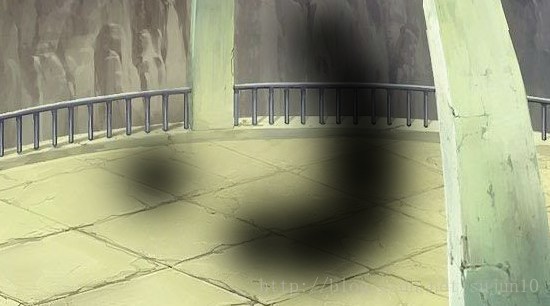

    下图:刚开始是一个圆圈,然后随着人物移动,圆圈会扩大。
    这里写图片描述
    得到这个图之后,就是对黑色战争迷雾层根据alpha进行擦了。
//一个专门做点光源的顶层容器
var topContainer:Sprite = new Sprite();
//强制为该显示对象创建一个透明度组
topContainer.blendMode = BlendMode.LAYER;
//根据显示对象的 Alpha 值擦除迷雾
openFogBitmap.blendMode = BlendMode.ERASE;

合成遮罩图来去除迷雾的代码是,最后一个参数true是合并alpha:

bitmapData.copyPixels(bitmapData,pointRect,new Point(role.x,role.y),null,null,true);

这样跟随人物移动不断地把遮罩扩大。除了最开始的合成遮罩图,后面的处理跟之前讲的新手引导遮罩和点光源实现机制一样,后面会给出相关的代码。不过这种实现是有点不好的是合并alpha,这样会导致范围突然变亮(因为alpha相加大于1,就全部擦了,大部分亮了,也就是会有个逐渐变亮的效果,使得战争迷雾开启效果没那么真实)。最终表现效果如下图:
这里写图片描述
2. 直接擦出战争迷雾方法(橡皮擦功能)
实际测试了下,对遮罩擦除做法这个效果不太满意。于是再研究了一下,想到了橡皮效果,直接用点光源图片把战争迷雾一点点擦掉又如何呢?赶紧仔细看了相关api,还真有类似的实现效果。主要还是bitmapData的draw方法,重点是这个方法的第四个参数,

source:IBitmapDrawable — 要绘制到 BitmapData 对象的显示对象或 BitmapData 对象
matrix:Matrix (default = null) — 一个 Matrix 对象,用于缩放、旋转位图或转换位图的坐标。。
colorTransform:flash.geom:ColorTransform (default = null) — 一个 ColorTransform 对象
blendMode:String (default = null) — 指定要应用于所生成位图的混合模式。

所以我们每次在战争迷雾这个层次这里每次根据玩家移动,调用draw方法把角色带的点光源图片给draw进入战争迷雾的BitmapData中,然后设置为根据alpha的参数来擦出,露出最终的背景就行了。

BlendMode.ERASE //提供混合模式可视效果的常量值的类。
//设置需要draw的坐标位置
var matrix:Matrix = new Matrix(1,0,0,1,role.x,role.y);
fogBitmapData.draw(pointBitmap,matrix,null,BlendMode.ERASE);

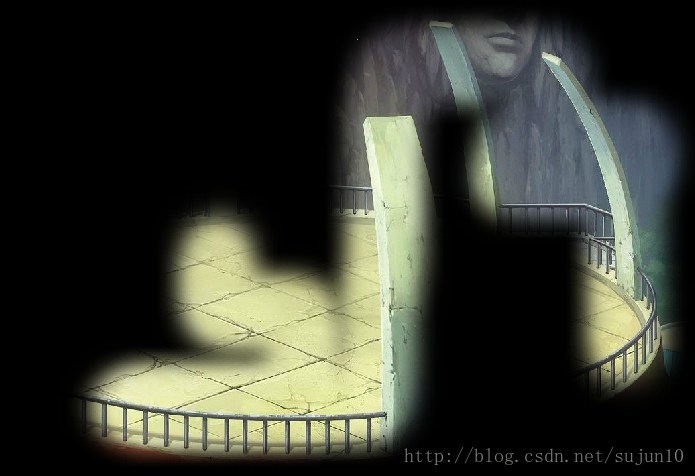

最终效果图:
这里写图片描述

代码实现

代码已经有比较详细的注释了,这里不做解释,具体自己看代码了。可以运行两个例子来比较。
代码例子源码下载:2D游戏战争迷雾的实现例子(AS3版本)
1. 遮罩擦除做法代码,FogLightTest.as

/*** 战争迷雾遮罩灯效果测试例子* @author sodaChen* Date:2017-2-16*/[SWF(width="1274",height="768")]public class FogLightTest extends Sprite{/** 背景 **/[Embed(source = "res/alpha/bg.jpg")]private var bgClass:Class;//点光源图片[Embed(source = "res/alpha/light4.png")]private var shadowClass:Class;/** 打开的迷雾图像源,用来擦出迷雾 **/private var openFogBitmap:Bitmap;/** 原始点光源图片,用来确定一个角色视野范围的 **/private var pointBitmap:Bitmap;/** 存放已经开启的迷雾图片 **/private var pointBitmapDatas:Vector.<uint>;/** 点光源的大小范围 **/private var pointRect:Rectangle;private var role:Sprite;/** 光源的移动 **/private var speed:int = 10;public function FogLightTest(){addEventListener(Event.ADDED_TO_STAGE,onStage);}private function onStage(evt:Event):void{//添加背景addChild(new bgClass());/文本的正式测试代码啦///新建一个专门做点光源的顶层容器var topContainer:Sprite = new Sprite();topContainer.mouseEnabled = false;//强制为该显示对象创建一个透明度组topContainer.blendMode = BlendMode.LAYER;addChild(topContainer);//创建黑色的迷雾var mask:Shape = new Shape();mask.graphics.beginFill(0x000000);mask.graphics.drawRect(0,0,1274,768);mask.graphics.endFill();topContainer.addChild(mask);//制作点光源,用来擦亮迷雾,具体的擦出在下面的鼠标事件那里pointBitmap = new shadowClass();//创建擦亮迷雾后的视野图片pointRect = new Rectangle(0,0,pointBitmap.bitmapData.width,pointBitmap.bitmapData.height);openFogBitmap = new Bitmap(new BitmapData(1274,768,true,0));//复制最开始的位置openFogBitmap.bitmapData.copyPixels(pointBitmap.bitmapData,pointRect,new Point(450,300));//根据显示对象的 Alpha 值擦除迷雾openFogBitmap.blendMode = BlendMode.ERASE;topContainer.addChild(openFogBitmap);/** 移动中的主角 **/role = new Sprite();role.x = 450; role.y = 300;topContainer.addChild(role);stage.addEventListener(KeyboardEvent.KEY_DOWN,onKeyDown);}private function onKeyDown(evt:KeyboardEvent):void{//4个方向键的控制if(evt.keyCode == Keyboard.DOWN) role.y += speed;else if(evt.keyCode == Keyboard.UP) role.y -= speed;else if(evt.keyCode == Keyboard.LEFT) role.x -= speed;else if(evt.keyCode == Keyboard.RIGHT) role.x += speed;//暂时不考虑性能,不停地写新的图像数据openFogBitmap.bitmapData.copyPixels(pointBitmap.bitmapData,pointRect,new Point(role.x,role.y),null,null,true);}
  1. 直接擦出战争迷雾方法(橡皮擦功能)代码,EraserFogTest.as
   /*** 迷雾战争擦除效果* @author sodaChen* Date:2017-2-16*/[SWF(width="1274",height="768")]public class EraserFogTest extends Sprite{/** 背景 **/[Embed(source = "res/alpha/bg.jpg")]private var bgClass:Class;//点光源图片[Embed(source = "res/alpha/light4.png")]private var shadowClass:Class;/** 打开的迷雾图像源,用来擦出迷雾 **/private var openFogBitmap:Bitmap;/** 光源,擦亮迷雾的范围 **/private var pointBitmap:Bitmap;private var role:Sprite;/** 光源的移动 **/private var speed:int = 10;/** 迷雾的图像数据源 **/private var fogBitmapData:BitmapData;public function EraserFogTest(){addEventListener(Event.ADDED_TO_STAGE,onStage);}private function onStage(evt:Event):void{//添加背景addChild(new bgClass());/文本的正式测试代码啦///新建一个专门做点光源的顶层容器var topContainer:Sprite = new Sprite();topContainer.mouseEnabled = false;//强制为该显示对象创建一个透明度组topContainer.blendMode = BlendMode.LAYER;addChild(topContainer);//创建黑色的迷雾var mask:Shape = new Shape();//颜色可以选自己喜欢的mask.graphics.beginFill(0x000000);mask.graphics.drawRect(0,0,1274,768);mask.graphics.endFill();fogBitmapData = new BitmapData(1274,768);fogBitmapData.draw(mask);topContainer.addChild(new Bitmap(fogBitmapData));//制作点光源,用来擦亮迷雾,具体的擦出在下面的鼠标事件那里pointBitmap = new shadowClass();/** 移动中的主角 **/role = new Sprite();role.x = 450; role.y = 300;topContainer.addChild(role);//默认位置openFog();stage.addEventListener(KeyboardEvent.KEY_DOWN,onKeyDown);}private function onKeyDown(evt:KeyboardEvent):void{//4个方向键的控制if(evt.keyCode == Keyboard.DOWN) role.y += speed;else if(evt.keyCode == Keyboard.UP) role.y -= speed;else if(evt.keyCode == Keyboard.LEFT) role.x -= speed;else if(evt.keyCode == Keyboard.RIGHT) role.x += speed;openFog();}private function openFog():void{//设置需要draw的坐标位置var matrix:Matrix = new Matrix(1,0,0,1,role.x,role.y);//正常的daw方法,主要参数是后面的BlendMode.ERASE。根据pointBitmap的透明度来擦除fogBitmapDatafogBitmapData.draw(pointBitmap,matrix,null,BlendMode.ERASE);}

这篇关于2D游戏平滑的迷雾战争效果的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
