固化文件jjc的生成

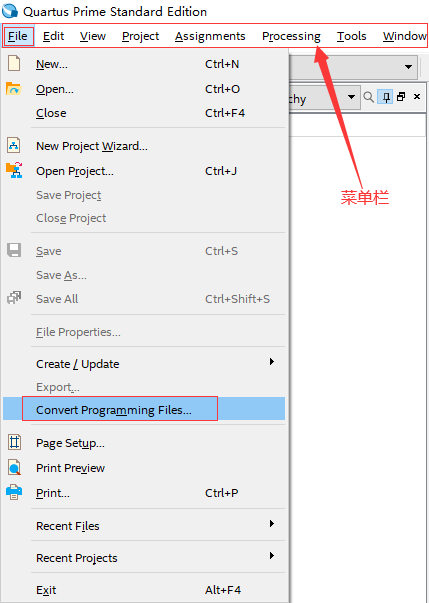

首先，将工程全编译，编译完成之后，点击Quartus界面的菜单栏中File->Convert Programming File，如图所示：

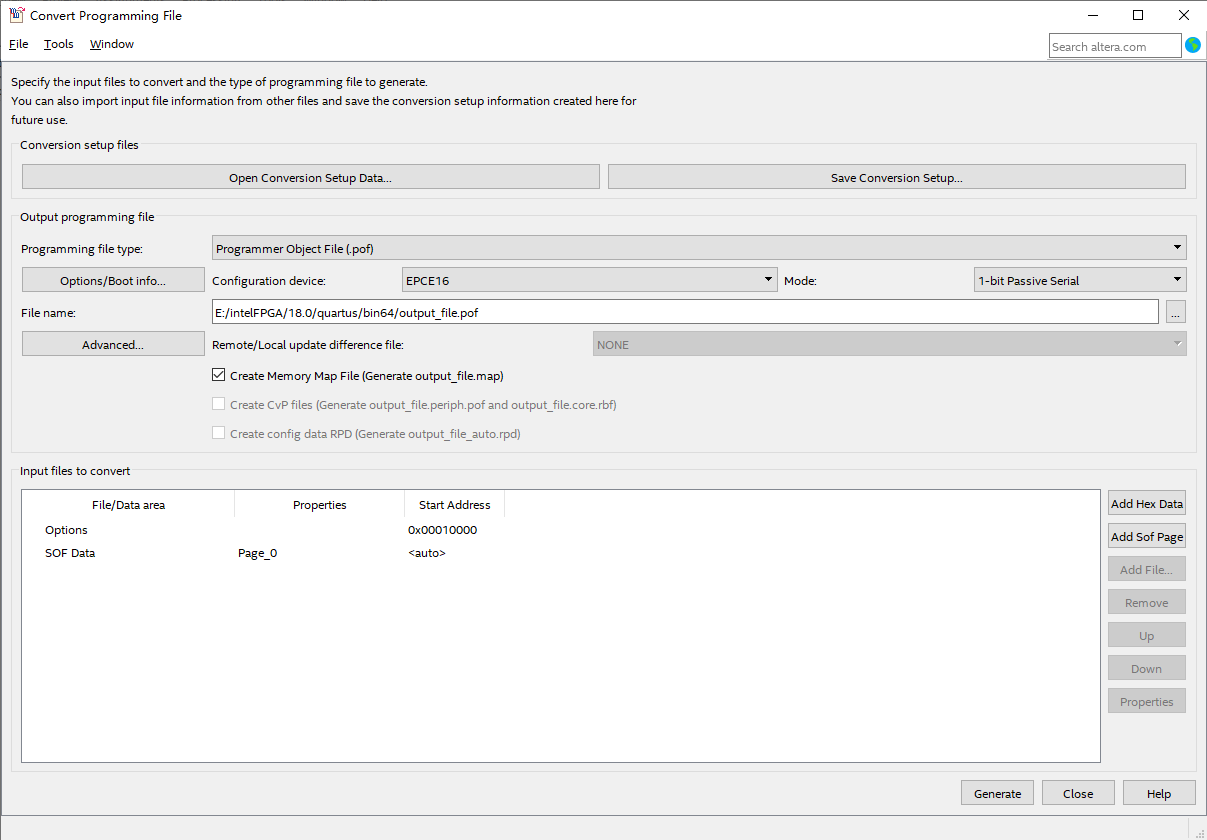

弹出Convert Programming File选项栏，如下所示：

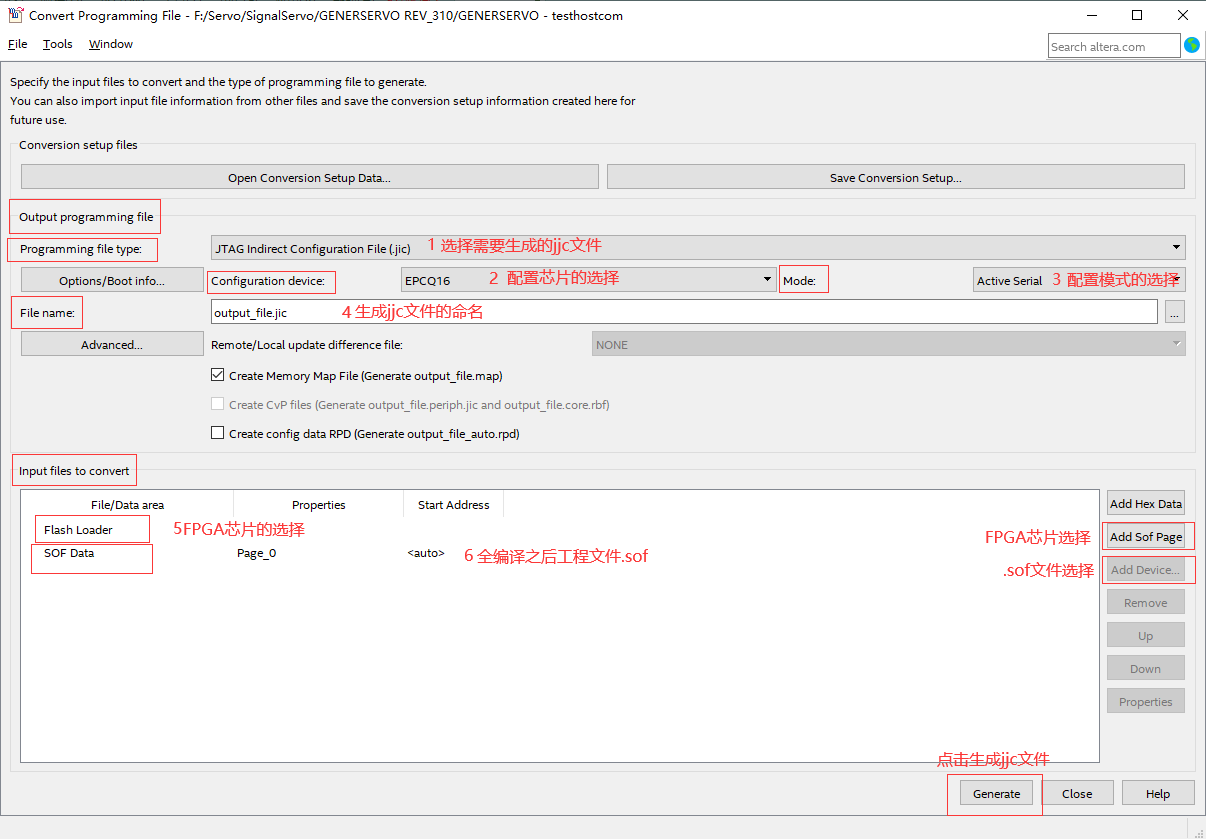

Convert Programming File界面主要由三个主要的项组成，分别为：Conversion setup files、Output programming file和Input files to convert。其中我们只需要Output programming file和Input files to convert这两个选项就可以了，如下所示：

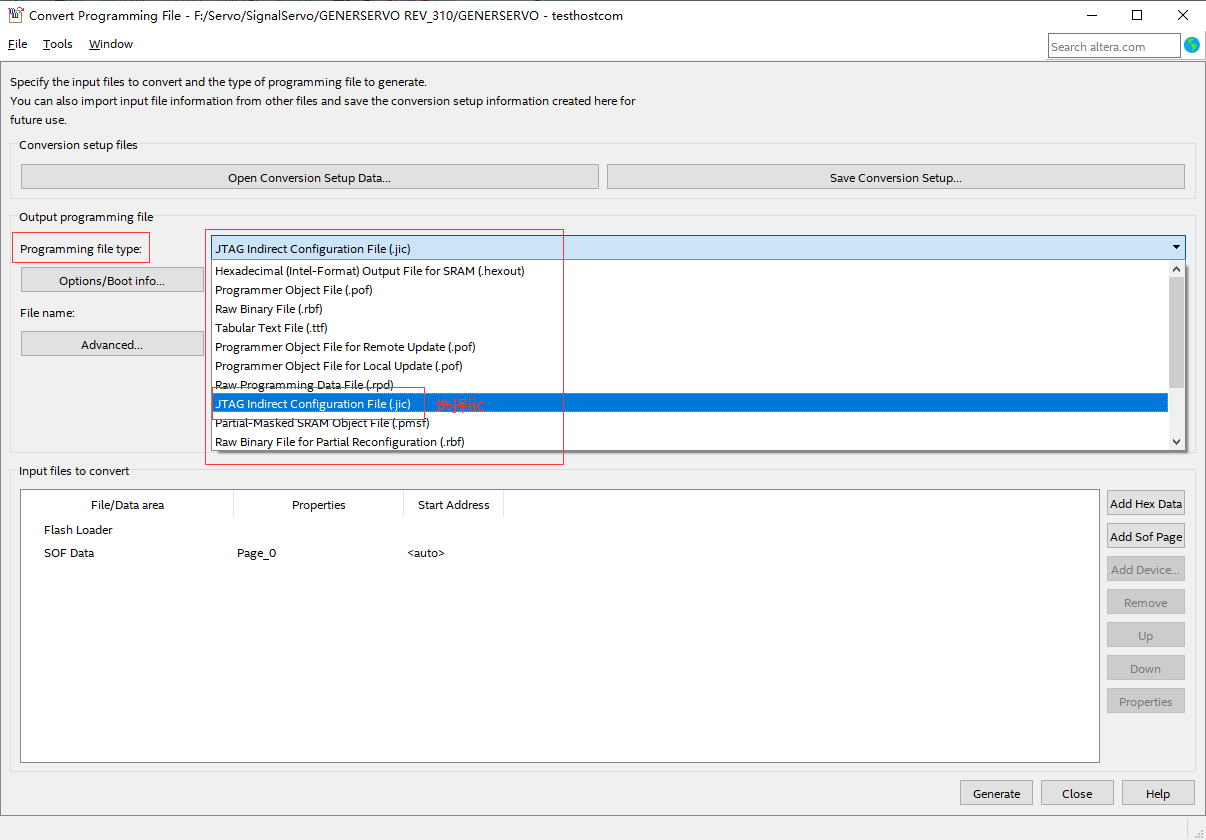

1.第一步是配置文件的选择，点击Programming file type选项的下拉框，选择.jjc文件，如图所示：

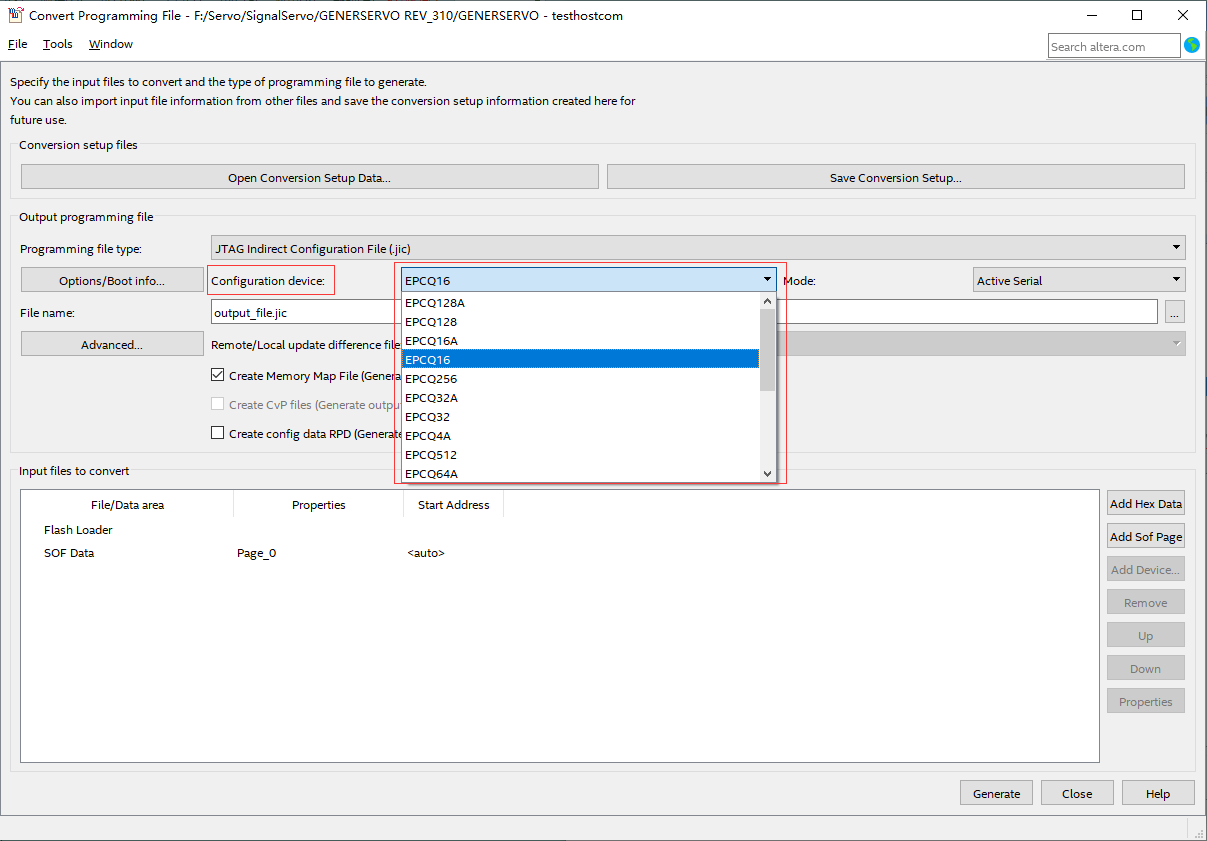

2.第二步时选择配置芯片，在Configuration device选项的下拉框中选择flash芯片，这个需要根据FPGA开发板上的芯片进行选择，如下所示：

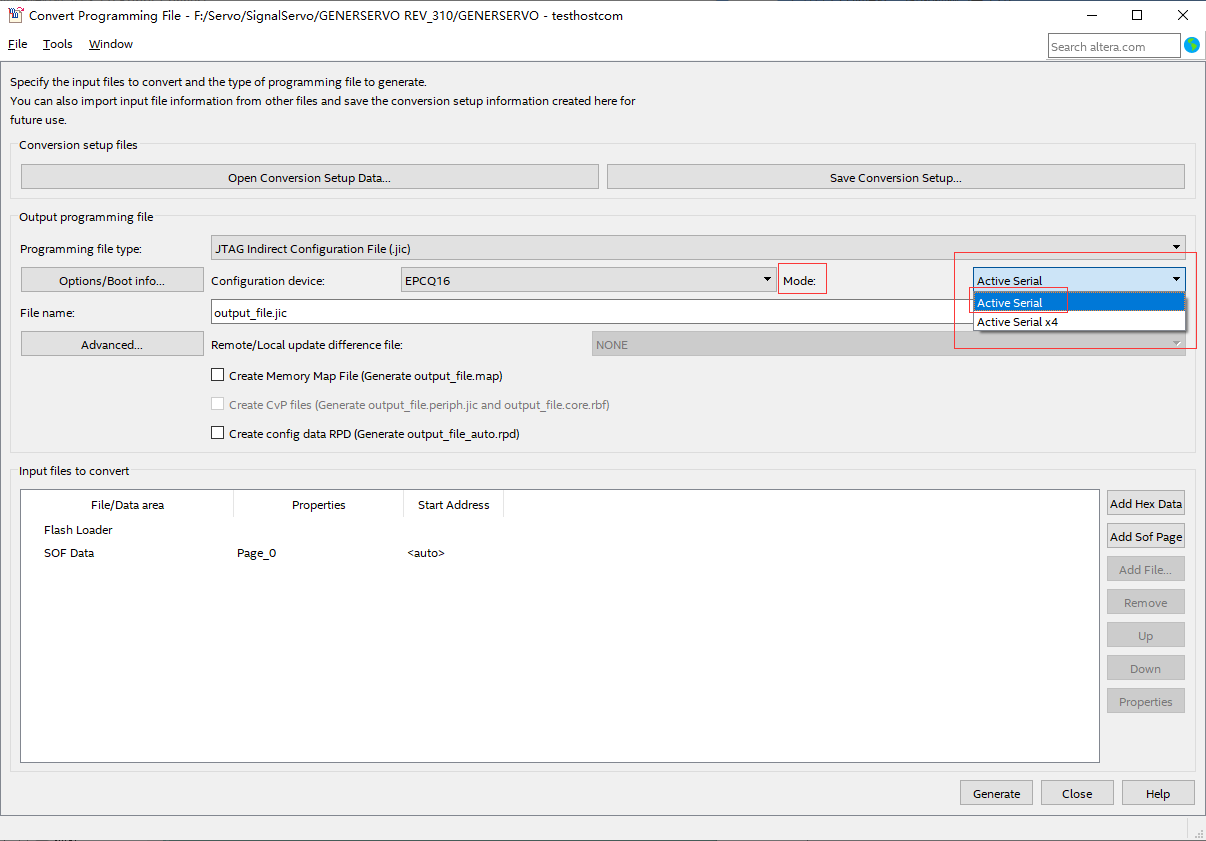

第3步是选择配置方式，在Mode选项的下拉选项中进行选择，这个是需要根据设计时的方案进行选择，一般选择Active Serial项，如下所示：
第4步是给生成的jjc文件命令，在file name中点击
，如下所示：

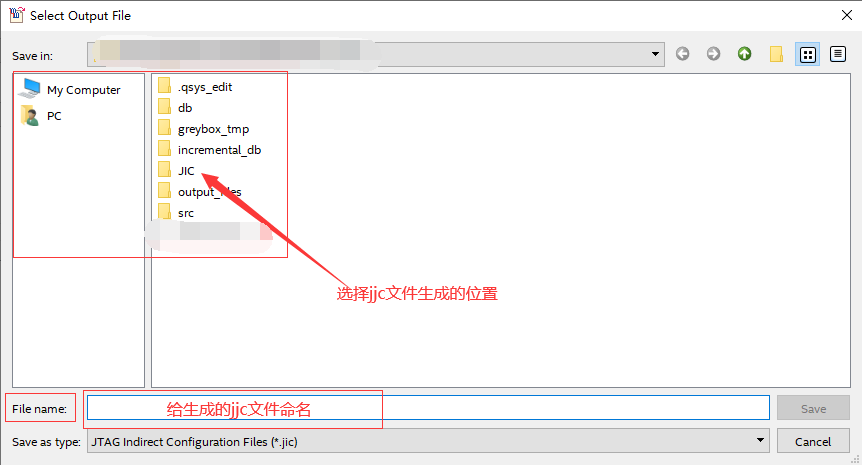

弹出如下对话框，如下所示：
在以上中可以给生成的jjc文件命名，同时也可以选择jjc文件的生成路径。

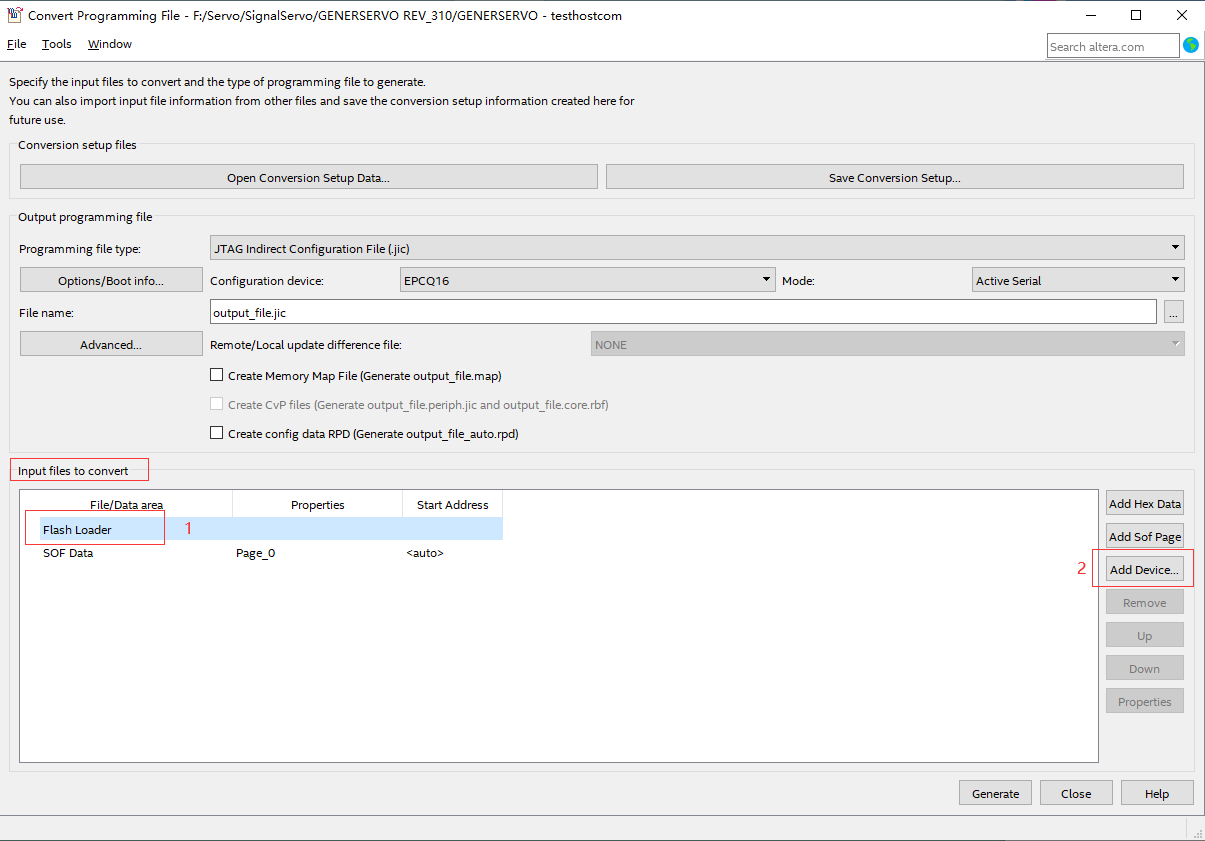

第5步选择FPGA芯片，点击Flsah Loader->Add Device，如下所示：

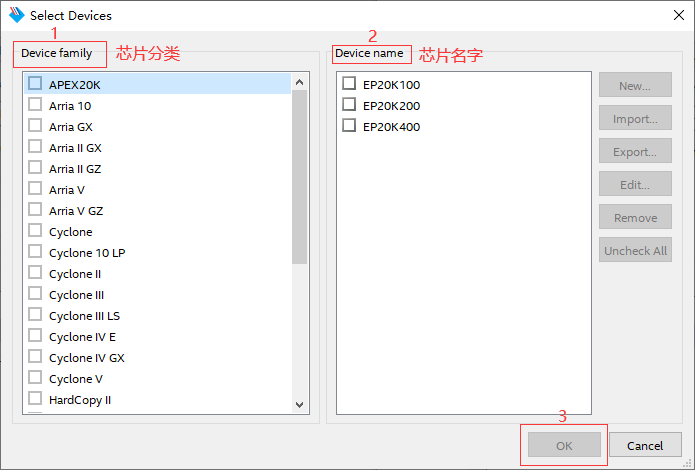

点击Add Device弹出如下所示的界面：
芯片的选择根据你所设计时选择的FPGA芯片。

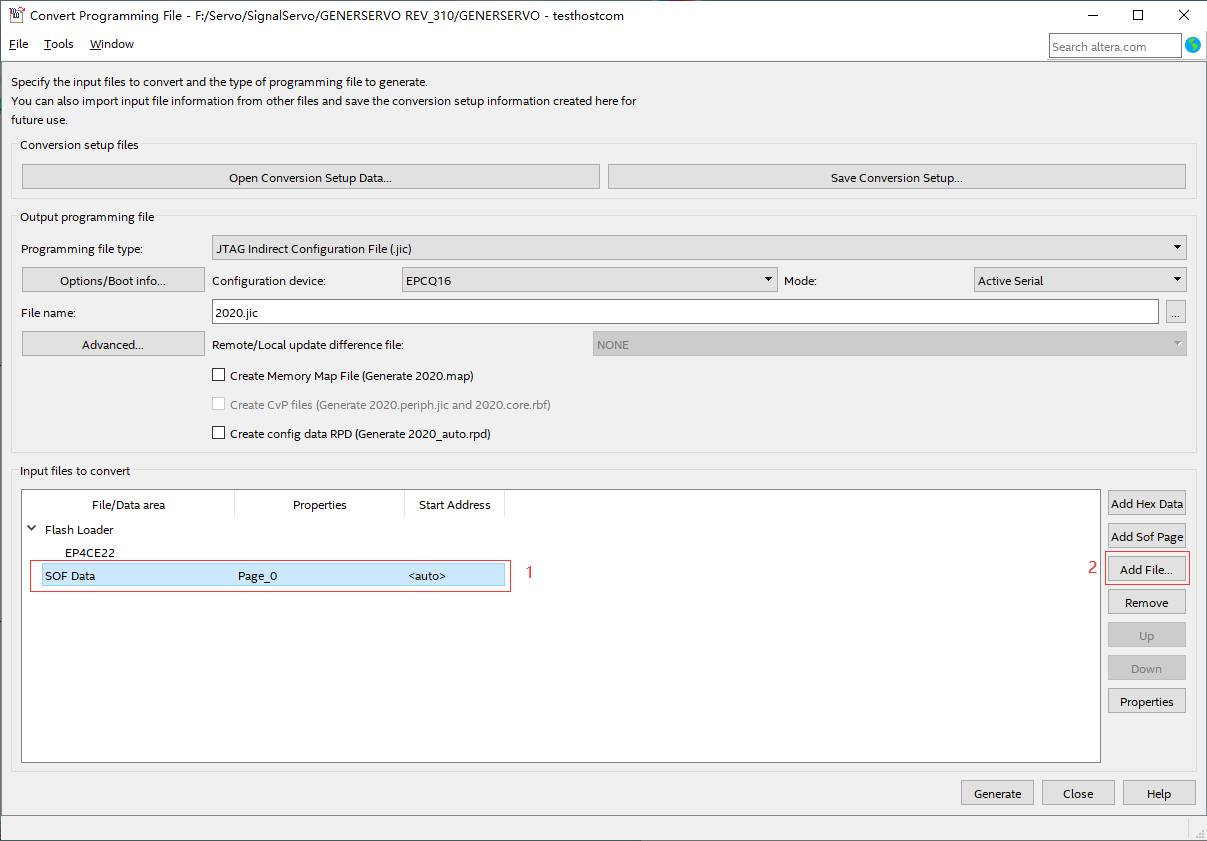

第6步选择全编译.sof文件，点击SOF Data->Add File选项，如下所示：

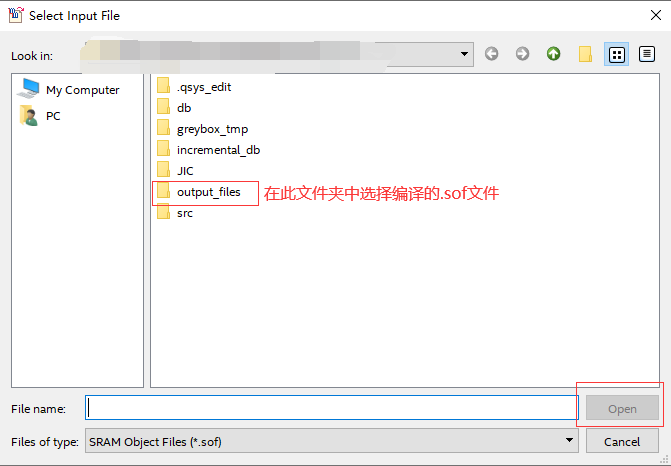

点击Add file弹出如下对话框：
工程编译完成之后，一般在工程下的output_file文件件下会生成.sof文件，这个就是我们需要寻找的转换源文件，点击Open。如图所示：

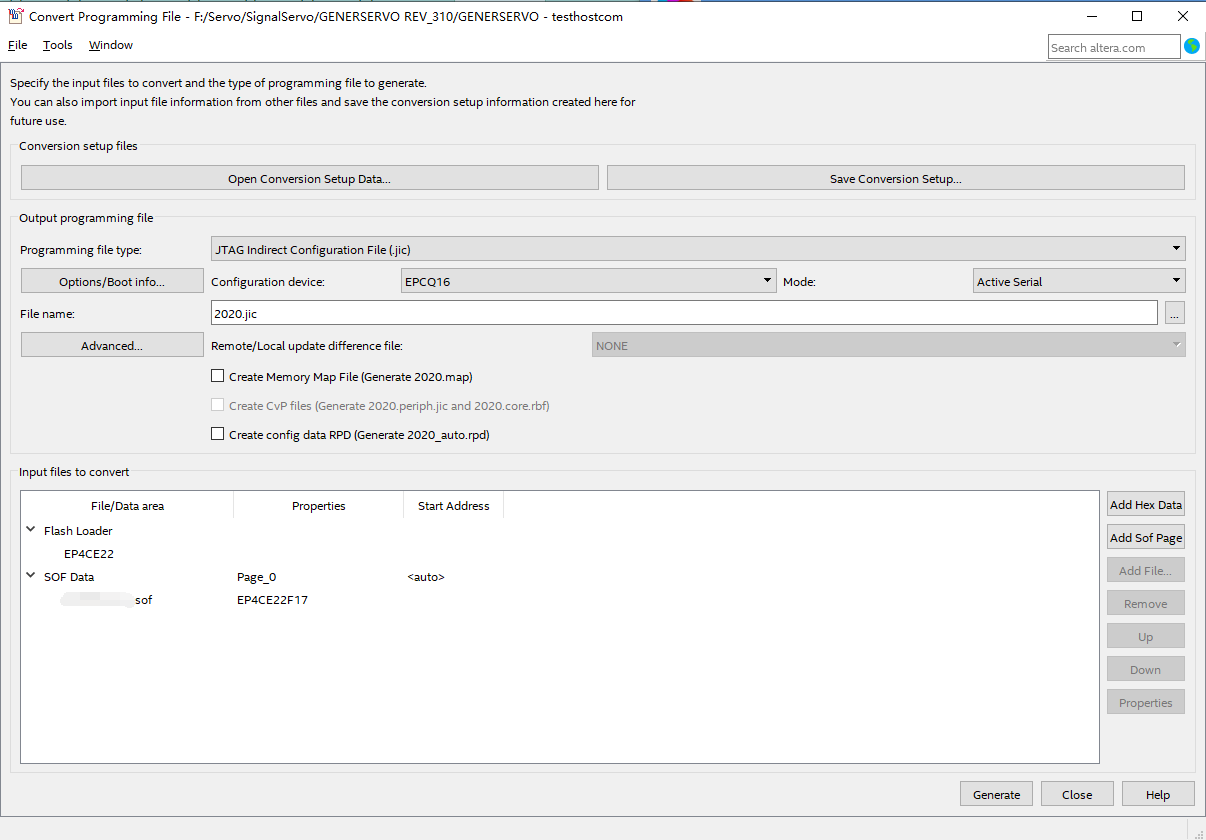

这样整个生成jjc文件的配置就完成了，接着只需要点击Generate就可以生成jjc文件，弹出如下的对话框表示成功生成，如下所示：
这样jjc文件就生成了，点击工程目录，选择当初配置的jjc文件的生成路径就可以找到jjc文件。
注：以上有不对的地方请指出，谢谢！！！
