AI上推荐 之 WideDeep与DeepCross模型(记忆与泛化并存的华丽转身）

1. 前言

随着信息技术和互联网的发展， 我们已经步入了一个信息过载的时代，这个时代，无论是信息消费者还是信息生产者都遇到了很大的挑战：

• 信息消费者：如何从大量的信息中找到自己感兴趣的信息？
• 信息生产者：如何让自己生产的信息脱颖而出， 受到广大用户的关注？

为了解决这个矛盾， 推荐系统应时而生， 并飞速前进，在用户和信息之间架起了一道桥梁，一方面帮助用户发现对自己有价值的信息， 一方面让信息能够展现在对它感兴趣的用户前面。 推荐系统近几年有了深度学习的助推发展之势迅猛， 从前深度学习的传统推荐模型(协同过滤，矩阵分解，LR, FM, FFM, GBDT)到深度学习的浪潮之巅(DNN, Deep Crossing, DIN, DIEN, Wide&Deep, Deep&Cross, DeepFM, AFM, NFM, PNN, FNN, DRN), 现在正无时无刻不影响着大众的生活。

推荐系统通过分析用户的历史行为给用户的兴趣建模， 从而主动给用户推荐给能够满足他们兴趣和需求的信息， 能够真正的“懂你”。 想上网购物的时候， 推荐系统在帮我们挑选商品， 想看资讯的时候， 推荐系统为我们准备了感兴趣的新闻， 想学习充电的时候， 推荐系统为我们提供最合适的课程， 想消遣放松的时候， 推荐系统为我们奉上欲罢不能的短视频…, 所以当我们淹没在信息的海洋时， 推荐系统正在拨开一层层波浪， 为我们追寻多姿多彩的生活！

这段时间刚好开始学习推荐系统， 通过王喆老师的《深度学习推荐系统》已经梳理好了知识体系， 了解了当前推荐系统领域各种主流的模型架构和技术。 所以接下来的时间就开始对这棵大树开枝散叶，对每一块知识点进行学习总结。 所以接下来一块目睹推荐系统的风采吧！

这次整理重点放在推荐系统的模型方面， 前面已经把传统的推荐模型梳理完毕， 下面正式进入深度学习的浪潮之巅。在2016年， 随着微软的Deep Crossing， 谷歌的Wide&Deep以及FNN、PNN等一大批优秀的深度学习模型被提出， 推挤系统和计算广告领域全面进入了深度学习时代， 时至今日， 依然是主流。 在进入深度学习时代， 推荐模型主要有下面两个进展：

1. 与传统的机器学习模型相比， 深度学习模型的表达能力更强， 能够挖掘更多数据中隐藏的模式
2. 深度学习模型结构非常灵活， 能够根据业务场景和数据特点， 灵活调整模型结构， 使模型与应用场景完美契合

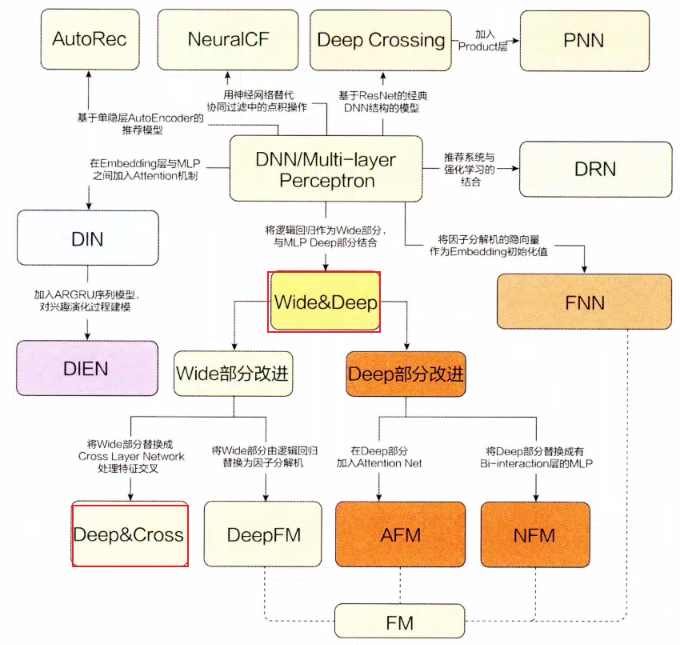

所以， 后面开始尝试整理深度学习推荐模型，它们以多层感知机(MLP)为核心， 通过改变神经网络结构进行演化，它们的演化关系依然拿书上的一张图片， 便于梳理关系脉络， 对知识有个宏观的把握：

今天是深度学习模型整理的第三篇， 整理在组合的角度完成进阶的两个模型Wide&Deep和Deep&Cross模型， 从上面图里面也会看到Wide&Deep的重要性， 是处于一个核心的地位， 后面的很多深度学习模型都是基于此模型的架构进行的改进。 所以该模型的提出在业界是有非常大的影响力的。 而Deep&Cross是W&D的一个进阶版本， 用一个Cross网络替换了Wide部分， 使得自动进行特征交互成为了可能， 所以借着整理W&D的机会就一块整理了这个进阶版本的模型， 一块来学习学习这哥俩。

这篇文章的主角就是W&D和D&C， 首先会从W&D开始， 介绍该模型提出的动机以及记忆和泛化能力， 然后介绍该模型的结构原理以及原论文中的一些细节， 之后就是pytorch复现该模型在cretio数据集上完成推荐任务。 关于D&C模型， 也是同样的思路， 因为这个模型是在W&D的基础上改进的W部分， 所以有了前面的基础这个模型介绍起来会非常简单， 这次主要是介绍改进的Cross部分的原理和模型结构， 最后pytorch复现该模型在上面的数据集上也玩一下， 对比一下这俩模型的效果。这篇文章虽然也是两个模型， 但是运算并不是太复杂， 思路也很清晰， 效果也很突出， 也是非常适合入门的模型， 人家的这种思想咱得了解一下。

大纲如下：

• Wide&Deep模型的动机(why 会有这样的一个组合思路)
• Wide&Deep模型的结构原理和论文中的一些细节
• Wide&Deep模型的pytorch实现
• Deep&Cross模型的结构原理
• Deep&Cross模型的pytorch实现
• 总结

Ok, let’s go!

2. Wide&Deep模型的提出动机

2.1 聊聊背景

在CTR预估任务中，线性模型仍占有半壁江山。利用手工构造的交叉组合特征来使线性模型具有“记忆性”，使模型记住共现频率较高的特征组合，往往也能达到一个不错的baseline，且可解释性强。但这种方式有着较为明显的缺点：首先，特征工程需要耗费太多精力。其次，因为模型是强行记住这些组合特征的，所以对于未曾出现过的特征组合，权重系数为0，无法进行泛化。

为了加强模型的泛化能力，研究者引入了DNN结构，将高维稀疏特征编码为低维稠密的Embedding vector，这种基于Embedding的方式能够有效提高模型的泛化能力。但是，现实世界是没有银弹的。基于Embedding的方式可能因为数据长尾分布，导致长尾的一些特征值无法被充分学习，其对应的Embedding vector是不准确的，这便会造成模型泛化过度。关于这一点， 我感觉作者在论文中说的很好且形象：

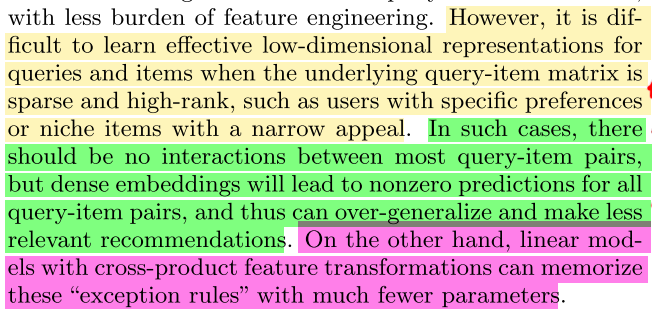

简单解释一下就是embedding的这种思路， 如果碰到了共现矩阵高度稀疏且高秩(比如user有特殊的爱好， 或者item比较小众)， ，很难非常效率的学习出低维度的表示。这种情况下，大部分的query-item都没有什么关系。但是dense embedding会导致几乎所有的query-item预测值都是非0的，这就导致了推荐过度泛化，会推荐一些不那么相关的物品。相反，简单的linear model却可以通过cross-product transformation来记住这些exception rules。

所以根据上面的分析， 我们发现简单的模型， 比如协同过滤， 逻辑回归等，能够从历史数据中学习到高频共现的特征组合能力， 但是泛化能力不足；而像矩阵分解， embedding再加上深度学习网络， 能够利用相关性的传递性去探索历史数据中未出现的特征组合， 挖掘数据潜在的关联模式， 但是对于某些特定的场景(数据分布长尾， 共现矩阵稀疏高秩）很难有效学习低纬度的表示， 造成推荐的过渡泛化。 既然这两种模型的优缺点都这么的互补， 为啥不组合一下子他俩呢？

2016年，Google提出Wide&Deep模型，将线性模型与DNN很好的结合起来，在提高模型泛化能力的同时，兼顾模型的记忆性。Wide&Deep这种线性模型与DNN的并行连接模式，后来成为推荐领域的经典模式， 奠定了后面深度学习模型的基础。 这个是一个里程碑式的改变， 但仔细看看人家的模型架构， 会发现并没有多复杂， 甚至比之前的PNN， Neural CF等都简单。但是人家的这种思想却是有着重大意义的。 后面我们会具体学习这个结构， 但是在这之前， 想借着王喆老师书上的例子聊聊“Memorization"和”Generalization"。

2.2 记忆能力和泛化能力

"记忆能力"可以被理解为模型直接学习并利用历史数据中物品和特征的“共现频率”的能力。 一般来说， 协同过滤、逻辑回归这种都具有较强的“记忆能力”, 由于这类模型比较简单， 原始数据往往可以直接影响推荐结果， 产生类似于“如果点击A， 就推荐B”这类规则的推荐， 相当于模型直接记住了历史数据的分布特点， 并利用这些记忆进行推荐。

以谷歌APP推荐场景为例理解一下：
假设在Google Play推荐模型训练过程中， 设置如下组合特征： AND(user_installed_app=netflix, impression_app=pandora)， 它代表了用户安装了netflix这款应用， 而且曾在应用商店中看到过pandora这款应用。 如果以“最终是否安装pandora”为标签，可以轻而易举的统计netfilx&pandora这个特征与安装pandora标签之间的共现频率。 比如二者的共现频率高达10%， 那么在设计模型的时候， 就希望模型只要发现这一特征，就推荐pandora这款应用(像一个深刻记忆点一样印在脑海)， 这就是所谓的“记忆能力”。 像逻辑回归这样的模型， 发现这样的强特， 就会加大权重， 对这种特征直接记忆。
但是对于神经网络这样的模型来说， 特征会被多层处理， 不断与其他特征进行交叉， 因此模型这个强特记忆反而没有简单模型的深刻。

"泛化能力“可以被理解为模型传递特征的相关性， 以及发掘稀疏甚至从未出现过的稀有特征与最终标签相关性的能力。比如矩阵分解， embedding等， 使得数据稀少的用户或者物品也能生成隐向量， 从而获得由数据支撑的推荐得分， 将全局数据传递到了稀疏物品上， 提高泛化能力。再比如神经网络， 通过特征自动组合， 可以深度发掘数据中的潜在模式，提高泛化等。

所以， Wide&Deep模型的直接动机就是将两者进行融合， 使得模型既有了简单模型的这种“记忆能力”， 也有了神经网络的这种“泛化能力”, 这也是记忆与泛化结合的伟大模式的初始尝试。下面就来具体看一下W&D模型的结构。

3. Wide&Deep模型的结构原理和论文中的一些细节

经典的W&D的模型如下面中间的图所示（左边的是wide部分， 也就是一个简单的线性模型， 右边是deep部分， 一个经典的DNN模型）

W&D模型把单输入层的Wide部分和Embedding+多层的全连接的部分连接起来， 一起输入最终的输出层得到预测结果。 单层的wide层善于处理大量的稀疏的id类特征， Deep部分利用深层的特征交叉， 挖掘在特征背后的数据模式。 最终， 利用逻辑回归， 输出层部分和Deep组合起来， 形成统一的模型。

3.1 Wide部分

Wide部分是一个广义的线性模型， 公式如下：
$$y=W^{T}X+b$$
输入的$X=[x_1,x_2,..x_d]$包括原始特征和转换的特征， 还有一些离散的id类特征给它(神经网络那边是不喜欢这种高稀疏的离散id特征的， 巧了，wide这边喜欢)。 其中一种比较重要的转换操作就是cross-product transformation(原始特征的交互特征）,公式如下：
ϕ k ( x ) = ∏ i = 1 d x i c k i c k i ∈ { 0 , 1 } \phi_{k}(\mathbf{x})=\prod_{i=1}^{d} x_{i}^{c_{k i}} \quad c_{k i} \in\{0,1\} ϕk​(x)=i=1∏d​xicki​​cki​∈{0,1}
如果两个特征同时为1的时候， 这个特征就是1， 否则就是0， 这是一种特征组合， 往往我们在特征工程的时候常常会做一些这种特征。 比如

And(gender=female, language=en)=1, 当且仅当gender=female, language=en的时候， 否则就是0.

作者说：

对于wide部分训练时候使用的优化器是带正则的FTRL算法(Follow-the-regularized-leader)，我们可以把FTRL当作一个稀疏性很好，精度又不错的随机梯度下降方法， 该算法是非常注重模型稀疏性质的，也就是说W&D模型采用L1 FTRL是想让Wide部分变得更加的稀疏，即Wide部分的大部分参数都为0，这就大大压缩了模型权重及特征向量的维度。Wide部分模型训练完之后留下来的特征都是非常重要的，那么模型的“记忆能力”就可以理解为发现"直接的"，“暴力的”，“显然的”关联规则的能力。 例如， Google W&D期望wide部分发现这样的规则：用户安装了应用A，此时曝光应用B，用户安装应用B的概率大。 所以对于稀疏性的规则的考量， 和具体的业务场景有关。同样， 这部分的输入特征也是有讲究的， 后面会看谷歌的那个例子。

这里再补充一点上面wide部分使用FTRL算法的原因， 也就是为啥这边要注重模型稀疏性质的原因， 上面的压缩模型权重，减少服务的时候存储压力是其一， 还有一个是来自工业上的经验， 就是对模型的实时更新更加有利， 能够在实时更新的时候， 尽量的加大实时的那部分数据对于参数更新的响应速度，不至于用实时数据更新好久也没有更新动原来的大模型。毕竟它注重稀疏性质，一旦察觉到新来的这部分数据某些特征变了， 就立即加大权重或者直接置为0， 这样就能只记住实时数据的关键特征了， 使得模型能够更好的实时服务。 deep端的这种普通梯度下降的方式是不行的，这种都是一般使用类似L2正则的方式， 更新参数的时候尽量的慢慢减小所有的w参数， 更新起来是会很慢的， 不太能反应实时变化。 像FTRL这种， 用的类似于L1正则的方式， 这俩的区别是显然的了。

3.2 Deep部分

该部分主要是一个Embedding+MLP的神经网络模型。大规模稀疏特征通过embedding转化为低维密集型特征。然后特征进行拼接输入到MLP中，挖掘藏在特征背后的数据模式。
$${\mathbf{a}}^{(l+1)}=f\left(W^l{a}^{(l)}+{\mathbf{b}}^l\right)$$
输入的特征有两类， 一类是数值型特征， 一类是类别型特征(会经embedding)。我们知道DNN模型随着层数的增加，中间的特征就越抽象，也就提高了模型的泛化能力。 对于Deep部分的DNN模型作者使用了深度学习常用的优化器AdaGrad，这也是为了使得模型可以得到更精确的解。

3.3 Wide & Deep

W&D模型是将两部分输出的结果结合起来联合训练，将deep和wide部分的输出重新使用一个逻辑回归模型做最终的预测，输出概率值。联合训练的数学形式如下：
$$P(Y=1\mid \mathbf{x})=\sigma \left({\mathbf{w}}_{wide}^T[\mathbf{x},\varphi (\mathbf{x})]+{\mathbf{w}}_{deep}^T{a}^{\left(l_f\right)}+b\right)$$

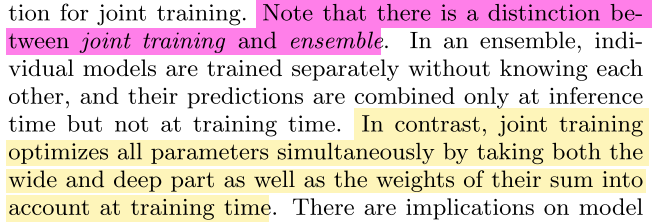

作者这里还说了一个joint training的细节， joint training和ensemble还是有区别的：

3.4 谷歌的推荐系统

wide&deep模型本身的结构非常简单的，但是如何根据自己的场景去选择那些特征放在Wide部分，哪些特征放在Deep部分是用好该模型的一个前提， 我们有必要了解一下这个模型到底应该怎么使用， 从谷歌的推荐系统中看看这个模型的使用：

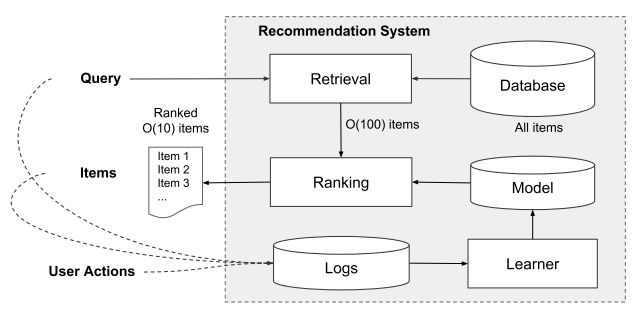

这个就是Google Play推荐系统的结构， 与一般的推荐系统不同的是，Google Pay是通过检索来实现推荐的召回，将大规模的App应用缩小到小规模（例如100）的相关应用。然后在通过用户特征、上下文特征、用户行为特征等来建立推荐模型，估计用户点击每个App的概率分数，按照分数进行排序，推荐Top K个App。具体的Wide&Deep模型如下：

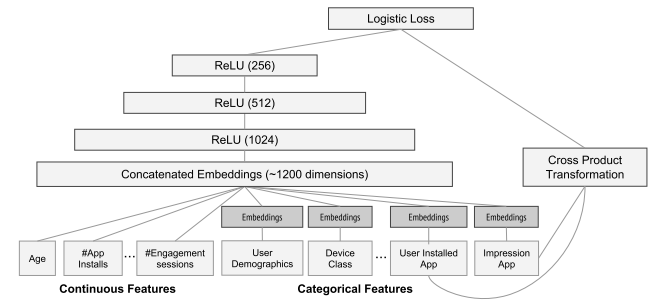

我们重点看看这两部分的输入特征：

1. Deep部分： 全量的特征向量， 包括用户年龄(age)， 已安装应用数量(#app installs)， 设备类型(device class)， 已安装应用(installed app)， 曝光应用impression app)等特征。 其中， 已安装应用， 曝光应用等类别型特征， 需要经过embedding层输入连接层， 而数值型的特征和前面的特征拼接起来直接输入连接层， 经过3层的Relu全连接层。
2. Wide部分：输入仅仅是已安装应用和曝光应用两类特征。 其中已安装应用代表用户的历史行为， 而曝光应用代表当前待推荐应用。 选择这两部分是想发现当前曝光APP和用户已安装APP之间的关联关系， 以充分发挥Wide的记忆能力， 影响最终的得分。 这部分是L1正则化的FTRL优化器， 可能是因为这两个id类特征向量组合， 在维度爆炸的同时， 会让原本已经非常稀疏的multihot特征向量变得更加稀疏。 因此采用FTRL过滤掉那些稀疏特征是非常好的工程经验。
3. 两者结合： 最后将两部分的特征再进行一个拼接， 输出到logistics Loss层进行输出。

这个就是W&D模型的全貌了， 该模型开创了组合模型的构造方法， 对深度学习推荐模型的发展产生了重大的影响。 下面就用pytorch搭建一个Wide&Deep模型， 完成一个电子商品推荐的任务。

这是工业上常用的一个模型， 下面整理一些工业上使用的经验:

1. 像上面说的，这个模型的wide和deep端接收的特征是不一样的， wide端一般会接收一些重要的交互特征，高维的稀疏离散特征， 而deep端接收的是一些连续特征
2. 这两端用的梯度下降的方式不一样， wide段用的是那种带有L1正则的那种方式，L1有特征选择的作用， 注重稀疏性些， deep端用的就是普通的梯度下降方式，带L2正则
3. wide部分是直接与输出连着的， 这个其实和ResNet的那种原理有点像， 知识在某种程度上都是想通的。
4. wide & deep是一种架构，不是说一定非得是这样的形式， 具体要跟着具体业务来， 还得进行扩展，比如某些特征，既不适合wide也不适合deep，而是适合FM，那就把这部分特征过一个FM， 和wide deep端的输出拼起来得到最后的输出，其实是可以任意改造的。

4. Wide&Deep模型的pytorch实现

该模型的结构不是多么复杂，所以实现起来也比较简单， 看它的架构图就会发现， 主要包括Deep和Wide两个部分，

所以搭建该网络的时候，就可以分别搭建完Deep和Wide部分之后， 把这两块拼接起来， 具体的代码如下：

class Linear(nn.Module):"""Linear part"""def __init__(self, input_dim):super(Linear, self).__init__()self.linear = nn.Linear(in_features=input_dim, out_features=1)def forward(self, x):return self.linear(x)class Dnn(nn.Module):"""Dnn part"""def __init__(self, hidden_units, dropout=0.):"""hidden_units: 列表， 每个元素表示每一层的神经单元个数， 比如[256, 128, 64], 两层网络， 第一层神经单元128， 第二层64， 第一个维度是输入维度dropout: 失活率"""super(Dnn, self).__init__()self.dnn_network = nn.ModuleList([nn.Linear(layer[0], layer[1]) for layer in list(zip(hidden_units[:-1], hidden_units[1:]))])self.dropout = nn.Dropout(p=dropout)def forward(self, x):for linear in self.dnn_network:x = linear(x)x = F.relu(x)x = self.dropout(x)return x

最后搭建WideDeep模型， 最后的输出部分可以对Wide和Deep的输出加上一个权重得到最后的输出。

class WideDeep(nn.Module):def __init__(self, feature_columns, hidden_units, dnn_dropout=0.):super(WideDeep, self).__init__()self.dense_feature_cols, self.sparse_feature_cols = feature_columns# embedding self.embed_layers = nn.ModuleDict({'embed_' + str(i): nn.Embedding(num_embeddings=feat['feat_num'], embedding_dim=feat['embed_dim'])for i, feat in enumerate(self.sparse_feature_cols)})hidden_units.insert(0, len(self.dense_feature_cols) + len(self.sparse_feature_cols)*self.sparse_feature_cols[0]['embed_dim'])self.dnn_network = Dnn(hidden_units)self.linear = Linear(len(self.dense_feature_cols))self.final_linear = nn.Linear(hidden_units[-1], 1)def forward(self, x):dense_input, sparse_inputs = x[:, :len(self.dense_feature_cols)], x[:, len(self.dense_feature_cols):]sparse_inputs = sparse_inputs.long()sparse_embeds = [self.embed_layers['embed_'+str(i)](sparse_inputs[:, i]) for i in range(sparse_inputs.shape[1])]sparse_embeds = torch.cat(sparse_embeds, axis=-1)dnn_input = torch.cat([sparse_embeds, dense_input], axis=-1)# Widewide_out = self.linear(dense_input)# Deepdeep_out = self.dnn_network(dnn_input)deep_out = self.final_linear(deep_out)# outoutputs = F.sigmoid(0.5 * (wide_out + deep_out))return outputs

这就是W&D模型了， 思想比较重要，模型搭建起来相对简单，但是具体使用的时候一定要根据具体的业务场景来，代码可以参考后面给出的GitHub链接， 数据集选用的cretio数据集的一小部分，只是搭建了一下模型进行了测试， 在wide和deep的输入上并没有很严格的区分，并且由于数据集太小，虽然网络在正常工作， 但是很快就过拟合了。效果并不是太好。 所以具体使用的时候一定要注意。

5. Deep&Cross模型的结构原理

Wide&Deep模型的提出不仅综合了“记忆能力”和“泛化能力”， 而且开启了不同网络结构融合的新思路。 所以后面就有各式各样的模型改进Wide部分或者Deep部分， 其中比较典型的就是2017年斯坦福大学和谷歌的研究人员在ADKDD会议上提出的Deep&Cross模型， 该模型针对W&D的wide部分进行了改进， 因为Wide部分有一个不足就是需要人工进行特征的组合筛选， 过程繁琐且需要经验， 2阶的FM模型在线性的时间复杂度中自动进行特征交互，但是这些特征交互的表现能力并不够，并且随着阶数的上升，模型复杂度会大幅度提高。于是乎，作者用一个Cross Network替换掉了Wide部分，来自动进行特征之间的交叉，并且网络的时间和空间复杂度都是线性的。 通过与Deep部分相结合，构成了深度交叉网络（Deep & Cross Network），简称DCN。

下面就来看一下DCN的结构：模型的结构非常简洁，从下往上依次为：Embedding和Stacking层、Cross网络层与Deep网络层并列、输出合并层，得到最终的预测结果。

5.1 Embedding and stacking layer

Embedding层我们已经非常的熟悉了吧， 这里的作用依然是把稀疏离散的类别型特征变成低维密集型。
$${\mathbf{x}}_{\text{embed, }i}=W_{\text{embed, }i}{\mathbf{x}}_i$$
其中对于某一类稀疏分类特征（如id），$X_{embed,i}$是第个$i$分类值（id序号）的embedding向量。$W_{embed,i}$是embedding矩阵， $n_e\times n_v$维度， $n_e$是embedding维度， $n_v$是该类特征的唯一取值个数。$x_i$属于该特征的二元稀疏向量(one-hot)编码的。 【实质上就是在训练得到的Embedding参数矩阵中找到属于当前样本对应的Embedding向量】。其实绝大多数基于深度学习的推荐模型都需要Embedding操作，参数学习是通过神经网络进行训练。

最后，该层需要将所有的密集型特征与通过embedding转换后的特征进行联合（Stacking）：
$${\mathbf{x}}_0=\left[{\mathbf{x}}_{\text{embed, }1}^T,\dots ,{\mathbf{x}}_{\text{embed, },k}^T,{\mathbf{x}}_{\text{dense }}^T\right]$$
一共$k$个类别特征， dense是数值型特征， 两者在特征维度拼在一块。 这个操作在Deep Crossing中也有具体的实现， stacking操作也非常的常见。

5.2 Cross Network

这个就是本文最大的创新点—Cross网络了， 设计该网络的目的是增加特征之间的交互力度。 交叉网络由多个交叉层组成， 假设$l$层的输出向量$x_l$， 那么对于第$l+1$层的输出向量$x_{l+1}$表示为：

$${\mathbf{x}}_{l+1}={\mathbf{x}}_0{\mathbf{x}}_l^T{\mathbf{w}}_l+{\mathbf{b}}_l+{\mathbf{x}}_l=f\left({\mathbf{x}}_l,{\mathbf{w}}_l,{\mathbf{b}}_l\right)+{\mathbf{x}}_l$$

可以看到， 交叉层的操作的二阶部分非常类似PNN提到的外积操作， 在此基础上增加了外积操作的权重向量$w_l$， 以及原输入向量$x_l$和偏置向量$b_l$。 交叉层的可视化如下：

可以看到， 每一层增加了一个$n$维的权重向量$w_l$（n表示输入向量维度）， 并且在每一层均保留了输入向量， 因此输入和输出之间的变化不会特别明显。 关于这一层， 原论文里面有个具体的证明推导Cross Network为啥有效， 不过比较复杂， 下面拿子耀总结的一个例子来分析一下， 具体的参考下面给出的第四篇链接。

举例： $x_0=[x_0^1,x_0^2{]}^T,b_i=0$, 则
$$\begin{array}{rl}{\mathbf{x}}_1& ={\mathbf{x}}_0\ast {\mathbf{x}}_0^T\ast {\mathbf{w}}_0+{\mathbf{x}}_0\\ & ={\left[x_0^1,x_0^2\right]}^T\ast \left[x_0^1,x_0^2\right]\ast \left[w_0^1,w_0^2\right]+{\left[x_0^1,x_0^2\right]}^T\\ & ={\left[w_0^1{\left(x_0^1\right)}^2+w_0^2{x}_0^1{x}_0^2+x_0^1,w_0^1{x}_0^1{x}_0^2+w_0^2{\left(x_0^2\right)}^2+x_0^2\right]}^T\end{array}$$
再算一步：
$$\begin{array}{rl}{\mathrm{x}}_2& ={\mathrm{x}}_0\ast {\mathrm{x}}_1^T\ast {\mathrm{w}}_1+{\mathrm{x}}_1\\ & ={\left[w_1^1{x}_0^1{x}_1^1+w_1^2{x}_0^1{x}_1^2+x_1^1{w}_1^1{x}_0^2{x}_1^1+w_1^2{x}_0^2{x}_1^2+x_1^2\right]}^T\\ & =[w_1^1{x}_0^1(w_0^1(x_0^1{)}^2+{w_0^2{x}_0^1{x}_0^2+x_0^1)+w_1^2{x}_0^1\left(w_0^1{x}_0^1{x}_0^3+w_0^2{\left(x_0^2\right)}^2+x_0^2\right)+w_0^1{\left(x_0^1\right)}^2+w_n^2{x}_n^1{x}_0^2+x_0^1,\dots ...]}^T\end{array}$$
这里会发现， 每一层的w和b是共享的。

这个如果不明显，写成下面这种格式：

$l$ =0: ${\mathbf{x}}_1={\mathbf{x}}_0{\mathbf{x}}_0^T{\mathbf{w}}_0+{\mathbf{b}}_0+{\mathbf{x}}_0$
$l=1:{\mathbf{x}}_2={\mathbf{x}}_0{\mathbf{x}}_1^T{\mathbf{w}}_1+{\mathbf{b}}_1+{\mathbf{x}}_1={\mathbf{x}}_0[{\mathbf{x}}_0{\mathbf{x}}_0^T{\mathbf{w}}_0+{\mathbf{b}}_0+{\mathbf{x}}_0{]}^T{\mathbf{w}}_1+{\mathbf{b}}_1+{\mathbf{x}}_1$
$l=2:{\mathbf{x}}_3={\mathbf{x}}_0{\mathbf{x}}_2^T{\mathbf{w}}_2+{\mathbf{b}}_2+{\mathbf{x}}_2={\mathbf{x}}_0[{\mathbf{x}}_0[{\mathbf{x}}_0{\mathbf{x}}_0^T{\mathbf{w}}_0+{\mathbf{b}}_0+{\mathbf{x}}_0{]}^T{\mathbf{w}}_1+{\mathbf{b}}_1+{\mathbf{x}}_1{]}^T{\mathbf{w}}_2+{\mathbf{b}}_2+{\mathbf{x}}_2$

结合上面的例子和交叉网络结构， 可以发现：

1. ${\mathrm{x}}_1$中包含了所有的${\mathrm{x}}_0$的1,2阶特征的交互， ${\mathrm{x}}_2$包含了所有的${\mathrm{x}}_1,{\mathrm{x}}_0$的1， 2， 3阶特征的交互。 因此， 交叉网络层的叉乘阶数是有限的。 第$l$层特征对应的最高的叉乘阶数$l+1$

2. Cross网络的参数是共享的， 每一层的这个权重特征之间共享， 这个可以使得模型泛化到看不见的特征交互作用， 并且对噪声更具有鲁棒性。 例如两个稀疏的特征$x_i,x_j$， 它们在数据中几乎不发生交互， 那么学习$x_i,x_j$的权重对于预测没有任何的意义。


3. 计算交叉网络的参数数量。 假设交叉层的数量是$L_c$， 特征$x$的维度是$n$， 那么总共的参数是：
   $$n\times L_c\times 2$$
   这个就是每一层会有w和b。且w维度和x的维度是一致的。

4. 交叉网络的时间和空间复杂度是线性的。这是因为， 每一层都只有w和b， 没有激活函数的存在，相对于深度学习网络， 交叉网络的复杂性可以忽略不计。

5. Cross网络是FM的泛化形式， 在FM模型中， 特征$x_i$的权重$v_i$， 那么交叉项$x_i,x_j$的权重为$<x_i,x_j>$。在DCN中， $x_i$的权重为${W_K^{(i)}}_{k=1}^l$, 交叉项$x_i,x_j$的权重是参数${W_K^{(i)}}_{k=1}^l$和${W_K^{(j)}}_{k=1}^l$的乘积。因此两个模型都各自学习了独立于其他特征的一些参数，并且交叉项的权重是相应参数的某种组合。FM只局限于2阶的特征交叉(一般)，而DCN可以构建更高阶的特征交互， 阶数由网络深度决定，并且交叉网络的参数只依据输入的维度线性增长。

   上面的这些结论都来自于下面的第四篇文章， 具体的可以参考文章链接， 总结的非常到位。当然我这里再补充两点新的：

6. 我们也要了解，对于每一层的计算中， 都会跟着${\mathrm{x}}_0$, 这个是咱们的原始输入， 之所以会乘以一个这个，是为了保证后面不管怎么交叉，都不能偏离我们的原始输入太远，别最后交叉交叉都跑偏了。

7. ${\mathbf{x}}_{l+1}=f\left({\mathbf{x}}_l,{\mathbf{w}}_l,{\mathbf{b}}_l\right)+{\mathbf{x}}_l$, 这个东西其实有点跳远连接的意思，也就是和resnet也有点相似，无形之中还能有效的缓解梯度消失现象。

5.3 Deep Network

这个就和上面的D&W的全连接层原理一样。这里不再过多的赘述。
$${\mathbf{h}}_{l+1}=f\left(W_l{\mathbf{h}}_l+{\mathbf{b}}_l\right)$$

5.4 组合层

这个层负责将两个网络的输出进行拼接， 并且通过简单的Logistics回归完成最后的预测：
$$p=\sigma \left(\left[{\mathbf{x}}_{L_1}^T,{\mathbf{h}}_{L_2}^T\right]{\mathbf{w}}_{\text{logits }}\right)$$
其中${\mathbf{x}}_{L_1}^T$${\mathbf{h}}_{L_2}^T$表示交叉网络和深度网络的输出。
最后二分类的损失函数依然是交叉熵损失：
$$\text{ loss }=-\frac{1}{N}\sum _{i=1}^N{y}_i\log \left(p_i\right)+\left(1-y_i\right)\log \left(1-p_i\right)+\lambda \sum _l{\Vert {\mathbf{w}}_i\Vert }^2$$

Cross&Deep模型的原理就是这些了，其核心部分就是Cross Network， 这个可以进行特征的自动交叉， 避免了更多基于业务理解的人工特征组合。 该模型相比于W&D，Cross部分表达能力更强， 使得模型具备了更强的非线性学习能力。下面通过编码搭建一个这样的结构， 理解更加详细的细节。

6. Deep&Cross模型的pytorch实现

这里简单的看一下DCN的pytorch实现代码， 这里可以和W&D的对比， 会发现， 把原来的wide部分替换成了一个Cross网络的形式， 这个网络的实现代码如下：

class CrossNetwork(nn.Module):"""Cross Network"""def __init__(self, layer_num, input_dim):super(CrossNetwork, self).__init__()self.layer_num = layer_num# 定义网络层的参数self.cross_weights = nn.ParameterList([nn.Parameter(torch.rand(input_dim, 1))for i in range(self.layer_num)])self.cross_bias = nn.ParameterList([nn.Parameter(torch.rand(input_dim, 1))for i in range(self.layer_num)])def forward(self, x):# x是(None, dim)的形状， 先扩展一个维度到(None, dim, 1)x_0 = torch.unsqueeze(x, dim=2)x = x_0.clone()xT = x_0.clone().permute((0, 2, 1))     # （None, 1, dim)for i in range(self.layer_num):x = torch.matmul(torch.bmm(x_0, xT), self.cross_weights[i]) + self.cross_bias[i] + x   # (None, dim, 1)xT = x.clone().permute((0, 2, 1))   # (None, 1, dim)x = torch.squeeze(x)  # (None, dim)return x

这个主要就是上面交叉网络的那个公式， 只不过具体实现的时候， 要注意一些问题， 比如我们的输入x的维度是(None, dim)， 而这里的w和b都是(dim, 1)的形式， 直接按照那个公式计算的话， 是没法算的， 我们这里需要先扩展一个维度出来， 把x的形状变成(None, dim, 1)， 然后与其转置相乘是一个(None, dim, dim)的维度，这里采用了pytorch里面的bmm函数进行batch维度上的矩阵乘法运算， pytorch专属。 然后与(dim, 1)的w进行矩阵乘法，使用了matmul, 这个函数也是比较的强大，之前我也没有意识到，这里简单总结一下：

关于torch.mm, torch.bmm, torch.matmul, *, @, torch.mul这几种乘法的运算了解：

• torch.mm: 矩阵乘法， 该函数一般只用来计算二维矩阵的矩阵乘法，不支持广播操作， 三维的时候会报错
• torch.bmm: batch层面的矩阵乘法，该函数的两个输入必须是三维矩阵且第一维度相同， 不支持广播， $b\times m\times n$与$b\times n\times d$会得到$b\times m\times d$的维度
• torch.matmul: 多维矩阵乘法， 支持广播操作， 功能比较强大， 简单的讲， 如果输入是两个二维的， 实现普通的二维矩阵乘法， 和torch.mm的用法一样， 当输入有多维的时候， 把多出的维度作为batch提出来，剩下的部分做矩阵乘法。这篇博客给的几个例子挺不错的。
• torch.mul: 点积运算， 支持广播， *也是同样的功能
• @： 也是实现矩阵乘法， 自动执行适合的矩阵乘法函数

另外就是nn.ParameterList， 这个函数在自定义网络层的时候非常有用，具体的可以参考这篇博客

DNN层的实现， 和W&D是一样的代码， 这个就不再这里展示了， 最后看一下最后的DCN， 有些地方还是改了一下：

class DCN(nn.Module):def __init__(self, feature_columns, hidden_units, layer_num, dnn_dropout=0.):super(DCN, self).__init__()self.dense_feature_cols, self.sparse_feature_cols = feature_columns# embedding self.embed_layers = nn.ModuleDict({'embed_' + str(i): nn.Embedding(num_embeddings=feat['feat_num'], embedding_dim=feat['embed_dim'])for i, feat in enumerate(self.sparse_feature_cols)})hidden_units.insert(0, len(self.dense_feature_cols) + len(self.sparse_feature_cols)*self.sparse_feature_cols[0]['embed_dim'])self.dnn_network = Dnn(hidden_units)self.cross_network = CrossNetwork(layer_num, hidden_units[0])         # layer_num是交叉网络的层数， hidden_units[0]表示输入的整体维度大小self.final_linear = nn.Linear(hidden_units[-1]+hidden_units[0], 1)def forward(self, x):dense_input, sparse_inputs = x[:, :len(self.dense_feature_cols)], x[:, len(self.dense_feature_cols):]sparse_inputs = sparse_inputs.long()sparse_embeds = [self.embed_layers['embed_'+str(i)](sparse_inputs[:, i]) for i in range(sparse_inputs.shape[1])]sparse_embeds = torch.cat(sparse_embeds, axis=-1)x = torch.cat([sparse_embeds, dense_input], axis=-1)# cross Networkcross_out = self.cross_network(x)# Deep Networkdeep_out = self.dnn_network(x)#  Concatenatetotal_x = torch.cat([cross_out, deep_out], axis=-1)# outoutputs = F.sigmoid(self.final_linear(total_x))return outputs

这里依然是要注意pytorch里面的线性层的定义和tf里面的Dense的区别，通过这几个模型的实现来看，感觉相差还是很大的， nn.Linear函数定义线性层， 但需要知道输入和输出维度，且不带激活函数。 所以这里定义线性层的时候，一定要看好输入的维度才能定义。 而tf里面的Dense层， 是直接定义某一层神经元的个数即可， 不需要输入维度， 且可以带激活函数等。 其实简单的看， pytorch是定义了层与层之间的这种过程（中间），而tf在定义单独的某一个垂直层（两端）的感觉。

这就是DCN模型了， 关于详细的代码，可以参考后面给出的GitHub链接。 就是跑了一个小demon感受了一下这个模型，其实如果真用的话，可以调用deepctr的包， 里面进行了一些优化。

7. 总结

这篇文章零零散散的整理了很长时间了， 从10月26号开始整理，到11月30号终于结束了， 中途经历了一个新闻推荐的比赛过程和开题， 没太顾得上学习和更新，说好的一个月4个模型呢， 哈哈， 没有完成， 所以借着11月30号这天，把这篇文章整理完， 后面再尝试恢复之前的计划。 这篇文章依然是挺长的，简单回顾一下。

首先， 这篇文章整理了两个模型Wide&Deep和Deep&Cross模型， 这两个模型开启了模型组合思路的先河， 从这之后， 越来越多的组合模型架构加入到了推荐模型的行列，这两个模型的思想其实比较简单，但取得了非常大的成功， 主要是因为有两大特色：

1. 抓住了业务问题的本质特点， 融合了传统模型的记忆能力和深度学习模型的泛化能力
2. 模型结构简单， 比较容易工程实现，训练和上线。

所以这两个模型也是比较重要的， 因为这是组合模型思路的开始，后面的很多模型，比如DeepFM， NFM等都可以看成W&D的延伸。

这篇文章主要就是整理了这两个组合模型的原理， 包括一些动机，背景， 具体的剖析了一下每个网络并且用pytorch简单的实现了一下， 顺便整理了一下pytorch的一些知识，比如矩阵的各种乘法操作等。

W&D开启了组合模型的探索之后， 后面又出现了几个FM的演化版本模型， 比如FNN， DeepFM和NFM， 下一篇尝试整理这几个模型， 来领略一下深度学习时代FM的身影 ， Rush！😉

参考：

• 《深度学习推荐系统》 — 王喆
• Wide&Deep模型原论文
• Deep&Cross模型原论文
• Wide&Deep模型的深入理解
• Wide&Deep模型的进阶—Cross&Deep模型
• 详解 Wide&Deep 推荐框架
• 见微知著，你真的搞懂Google的Wide&Deep模型了吗？
• 推荐系统系列（六）：Wide&Deep理论与实践
• Datawhale组队学习文档Wide&Deep

整理这篇文章的同时， 也刚建立了一个GitHub项目， 准备后面把各种主流的推荐模型复现一遍，并用通俗易懂的语言进行注释和逻辑整理， 今天的两个模型都已经上传， 参考的子耀的TF2.0的复现过程， 写成了Pytorch代码， 感兴趣的可以看一下 😉

筋斗云：https://github.com/zhongqiangwu960812/AI-RecommenderSystem
