贝塞尔曲线（Bezier）之水波纹的手机充电动画效果（一）

2024-01-13 10:18
文章标签 手机 效果 动画 充电 贝塞尔 曲线 水波纹 bezier

本文主要是介绍贝塞尔曲线（Bezier）之水波纹的手机充电动画效果（一），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

博主声明：

转载请在开头附加本文链接及作者信息，并标记为转载。本文由博主 威威喵 原创，请多支持与指教。

本文首发于此   博主：威威喵  |  博客主页：https://blog.csdn.net/smile_running

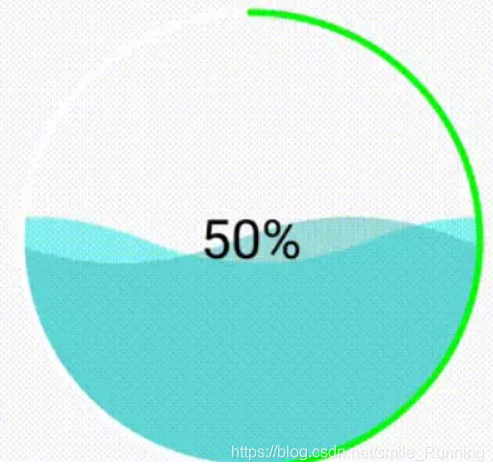

    博主这几天一直在搞贝塞尔曲线（Bezier）动画的研究，虽然我的数学不太好，但是也勉勉强强能够看懂懂贝塞尔曲线的公式，套用还是很简单的。前几次搞了几个贝塞尔曲线动画效果，感觉那个效果还是非常赞的，今天兴致又来了，于是去搜索了一下 Android 相关的贝塞尔曲线的动画实例，偶然看到一个 Android 充电进度的贝塞尔曲线动画，它的效果图如下：

     看到这个效果呢，我首先是想到用三阶贝塞尔曲线公式来做，于是就屁颠屁颠的开始了，套了三阶贝塞尔曲线的公式，发现效果没出来，卧槽。害我白高兴一场，以为我的数学还是可以的，结果。。。

    我最先的想法是通过点位去计算波形路径，不过最后放弃了。哈哈，喜出望外，结果我发现了一个更简单的做法，用 Path 类下面的一个三阶贝塞尔曲线的封装方法，很简单就实现了波浪的效果，这是我写这个效果时所收获到的意外惊喜，之前还没字母使用过，接下来我们进行分析这个效果的实现，然后再讲解一下 Path 类三阶贝塞尔的简单用法。

    多的就不扯淡了，我们直接开始吧。国际惯例，先来看看最终的实现效果图：

    这个充电进度的动画效果还行吧，上面我搜索到的是一张静态图，我就是依照这那张图的样式做的，可能颜色又一点点缺陷，这个自己再美化美化就好啦。

    来吧，拿到这个效果图，首先就是分析一波。来看一下草图

    看上面那张图，首先我们要把圆绘制到中心点吧，这没什么问题。因为三阶贝塞尔曲线需要 2 个控制点，从图中我们知道 p1 和 p2 就是那条曲线的控制点， 而且上图 p1 p2 p3 p4 四个点获取坐标都很容易。

        //内部pIn0 = new PointF(rippleX - mDefCircleRadius, rippleY);pIn1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY - mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn3 = new PointF(rippleX + mDefCircleRadius, rippleY);

    因为海浪波纹有两条曲线组成，这两条曲线是交错的，所以我们需要再来 4 个点

        // 外部pExt0 = new PointF(rippleX - mDefCircleRadius, rippleY);pExt1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt3 = new PointF(rippleX + mDefCircleRadius, rippleY);

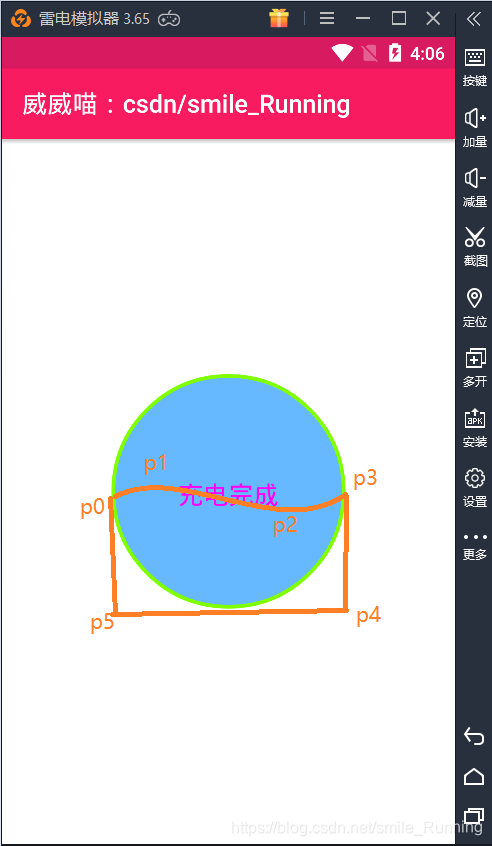

    得到曲线的点之后呢，我们就可以开始用 Path 类的一个方法去形成曲线的路径了，因为波浪是有颜色的，所以需要把 Path 给封闭起来，形成密闭的效果。接着，再来看一张草图

    用 Path 类制作一条曲线，并且我们要把 p0 ~ p5 这几个点给封闭起来，形成海浪的效果。想法是不错，但是你会发现，这个形成的区域已经超出了圆的范围了吧，那样子就非常丑，犹如这个样子：

    圆圈外面多出了两个蓝色部分区域，丑的不行啊。 像这个样子的情况，我最先想到的是 canvas 有没有画剪切区域的，后来找了一下，好像没找到。陷入深思，后来灵机一动，想到我上一次实现的一种效果，是画一个圆，从内到外扩散的，感兴趣的可以点击链接，去看看我的文章：Android 视差动画 — 雅虎新闻内容揭示效果

    这个圆效果呢，就是从小变到大，逐渐的把内容呈现出来。这就给我一个很好的启示，我可以绘制一个这样的圆，把外面蓝色部分遮住不久好了嘛，也就相当于除了绿色包含的圆以外全部给遮住，这样显示的效果只能看到这个绿色的圆了，我们的目的也就达到了。这个就需要对画笔的宽度进行计算，代码如下：

    private void drawMasked(Canvas canvas) {//绘制一个遮罩层，屏蔽 Path Close 以外的区域mMaskPaint.setStrokeWidth(mDiagonal + mDefCircleRadius * 2 - mPaintSize * 1.5f);canvas.drawCircle(mCircleX, mCircleY, mDiagonal, mMaskPaint);}

    这样就把露出来的蓝色区域给遮挡住了，接下来还有一个难点，就是如何根据进度值把海浪也给升高，总不能在固定位置浪啊浪吧。这就要考虑一个问题，我们需要根据圆的直径和进度值的一个比例关系，计算出当前海平面的高度，通过不断的增加 progress（进度），海平面会随着进度升高，而且这个期间波浪一直在流动的。这部分关键代码如下：

        // 直径与进度的比例rippleScale = 2 * mDefCircleRadius / 100;// 绘制海浪的波纹效果，分内部和外部两条private void drawExternalRipple(Canvas canvas) {// 计算进度的 x , y 位置y = mCircleY - mDefCircleRadius + (100 - mProgress) * rippleScale;x = caculateX(y);float rippleY = y;float rippleX = mCircleX;//内部pIn0 = new PointF(rippleX - mDefCircleRadius, rippleY);pIn1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY - mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn3 = new PointF(rippleX + mDefCircleRadius, rippleY);Path inPath = new Path();inPath.moveTo(pIn0.x, pIn0.y);inPath.cubicTo(pIn1.x, pIn1.y, pIn2.x, pIn2.y, pIn3.x, pIn3.y);inPath.lineTo(mCircleX + mDefCircleRadius, mCircleY + mDefCircleRadius);inPath.lineTo(mCircleX - mDefCircleRadius, mCircleY + mDefCircleRadius);inPath.close();canvas.drawPath(inPath, mInnerPaint);// 外部pExt0 = new PointF(rippleX - mDefCircleRadius, rippleY);pExt1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt3 = new PointF(rippleX + mDefCircleRadius, rippleY);Path extPath = new Path();extPath.moveTo(pExt0.x, pExt0.y);extPath.cubicTo(pExt1.x, pExt1.y, pExt2.x, pExt2.y, pExt3.x, pExt3.y);extPath.lineTo(mCircleX + mDefCircleRadius, mCircleY + mDefCircleRadius);extPath.lineTo(mCircleX - mDefCircleRadius, mCircleY + mDefCircleRadius);extPath.close();canvas.drawPath(extPath, mExternalPaint);}

    上面代码是计算进度条和圆的直径的比例，通过这个比例，我们可以拿到 path 中波浪逐渐上升的 y 坐标，通过不断的绘制 path 然后形成波浪的动画效果，直到进度条为 100 时，我们就进行判断处理

    public void setProgress(int progress) {this.mProgress = progress;this.mArcProgress = mProgress * 3.6f;if (mProgress <= 100) {isFinished = false;} else {isFinished = true;}invalidate();}

    如果进度达到 100，我们就开始绘制完成时候的动画，代码如下

    private void drawFinished(Canvas canvas) {canvas.drawCircle(mCircleX, mCircleY, mDefCircleRadius, mArcPaint);canvas.drawCircle(mCircleX, mCircleY, mDefCircleRadius, mInnerPaint);canvas.drawText("充电完成", mCircleX - mTextPaint.getTextSize() * 2f, mCircleY + mTextPaint.getTextSize() / 2, mTextPaint);}

    只有这样，当结束是才会显示不同的效果，否则不做处理的话，就是空空如也啦。

     那么至此，我们对这个效果的分析也就完成了，并且手动进实现了一下，感觉收获了不少，哈哈。最后呢，给出本效果的完整代码，如下：

package nd.no.xww.qqmessagedragview;import android.animation.ValueAnimator;
import android.annotation.SuppressLint;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PointF;
import android.graphics.RectF;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.view.View;import java.util.Random;/*** @author xww* @desciption :* @date 2019/8/6* @time 12:11* 博主：威威喵* 博客：https://blog.csdn.net/smile_Running*/
public class ChargeBezierView extends View {private Paint mExternalPaint;private Paint mInnerPaint;private Paint mArcPaint;private Paint mCirclePaint;private Paint mTextPaint;private Paint mMaskPaint;private int mWidth;private int mHeight;// 充电进度值百分制private int mProgress;private float mArcProgress;private float mPaintSize;//水波纹于进度条的高度比private float rippleScale;//用于画进度private RectF mRect;private Random mRandom;private float mCircleX;private float mCircleY;private float mDefCircleRadius;// 对角线的长度private float mDiagonal;private boolean isFinished = false;//水波纹高度坐标private float x;private float y;private void init() {mExternalPaint = getPaint(Color.parseColor("#554F94CD"));mInnerPaint = getPaint(Color.parseColor("#66B8FF"));mArcPaint = getPaint(Color.parseColor("#7FFF00"));mArcPaint.setStyle(Paint.Style.STROKE);//空心mCirclePaint = getPaint(Color.parseColor("#F8F8FF"));mCirclePaint.setStyle(Paint.Style.STROKE);//空心mTextPaint = getPaint(Color.parseColor("#FF00ff"));mMaskPaint = getPaint(Color.parseColor("#FFFFFF"));mMaskPaint.setStyle(Paint.Style.STROKE);mRandom = new Random();mPaintSize = mTextPaint.getTextSize();}private Paint getPaint(int color) {Paint paint = new Paint();paint.setDither(true);paint.setAntiAlias(true);paint.setStrokeWidth(18f);paint.setTextSize(60f);paint.setColor(color);return paint;}public ChargeBezierView(Context context) {this(context, null);}public ChargeBezierView(Context context, @Nullable AttributeSet attrs) {this(context, attrs, 0);}public ChargeBezierView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);init();}@SuppressLint("DrawAllocation")@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {super.onMeasure(widthMeasureSpec, heightMeasureSpec);mWidth = MeasureSpec.getSize(widthMeasureSpec);mHeight = MeasureSpec.getSize(heightMeasureSpec);mCircleX = mWidth / 2;mCircleY = mHeight / 2;mDefCircleRadius = mWidth / 4;mRect = new RectF(mCircleX - mDefCircleRadius, mCircleY - mDefCircleRadius,mCircleX + mDefCircleRadius, mCircleY + mDefCircleRadius);mDiagonal = (float) Math.sqrt(Math.pow(mCircleX, 2) + Math.pow(mCircleY, 2));rippleScale = 2 * mDefCircleRadius / 100;}@Overrideprotected void onDraw(Canvas canvas) {if (isFinished) {drawMasked(canvas);drawFinished(canvas);} else {drawExternalRipple(canvas);drawMasked(canvas);drawProgressText(canvas);drawCircle(canvas);drawProgress(canvas);}}// 绘制电量圆形轨道private void drawCircle(Canvas canvas) {canvas.drawCircle(mCircleX, mCircleY, mDefCircleRadius, mCirclePaint);}private void drawProgress(Canvas canvas) {// -90 表示从上半轴 x=0 开始canvas.drawArc(mRect, -90, mArcProgress, false, mArcPaint);}private void drawProgressText(Canvas canvas) {canvas.drawText(mProgress + "%", mCircleX - mPaintSize, mCircleY + mTextPaint.getTextSize() / 2, mTextPaint);}private void drawMasked(Canvas canvas) {//绘制一个遮罩层，屏蔽 Path Close 以外的区域mMaskPaint.setStrokeWidth(mDiagonal + mDefCircleRadius * 2 - mPaintSize * 1.5f);canvas.drawCircle(mCircleX, mCircleY, mDiagonal, mMaskPaint);}private void drawFinished(Canvas canvas) {canvas.drawCircle(mCircleX, mCircleY, mDefCircleRadius, mArcPaint);canvas.drawCircle(mCircleX, mCircleY, mDefCircleRadius, mInnerPaint);canvas.drawText("充电完成", mCircleX - mTextPaint.getTextSize() * 2f, mCircleY + mTextPaint.getTextSize() / 2, mTextPaint);}private PointF pExt0;private PointF pExt1;private PointF pExt2;private PointF pExt3;private PointF pIn0;private PointF pIn1;private PointF pIn2;private PointF pIn3;ValueAnimator externalAnimator;// 绘制海浪的波纹效果，分内部和外部两条private void drawExternalRipple(Canvas canvas) {// 计算进度的 x , y 位置y = mCircleY - mDefCircleRadius + (100 - mProgress) * rippleScale;x = caculateX(y);float rippleY = y;float rippleX = mCircleX;//内部pIn0 = new PointF(rippleX - mDefCircleRadius, rippleY);pIn1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY - mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 4)));pIn3 = new PointF(rippleX + mDefCircleRadius, rippleY);Path inPath = new Path();inPath.moveTo(pIn0.x, pIn0.y);inPath.cubicTo(pIn1.x, pIn1.y, pIn2.x, pIn2.y, pIn3.x, pIn3.y);inPath.lineTo(mCircleX + mDefCircleRadius, mCircleY + mDefCircleRadius);inPath.lineTo(mCircleX - mDefCircleRadius, mCircleY + mDefCircleRadius);inPath.close();canvas.drawPath(inPath, mInnerPaint);// 外部pExt0 = new PointF(rippleX - mDefCircleRadius, rippleY);pExt1 = new PointF(rippleX - mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt2 = new PointF(rippleX + mRandom.nextInt((int) mDefCircleRadius), rippleY + mRandom.nextInt((int) (mDefCircleRadius / 3)));pExt3 = new PointF(rippleX + mDefCircleRadius, rippleY);Path extPath = new Path();extPath.moveTo(pExt0.x, pExt0.y);extPath.cubicTo(pExt1.x, pExt1.y, pExt2.x, pExt2.y, pExt3.x, pExt3.y);extPath.lineTo(mCircleX + mDefCircleRadius, mCircleY + mDefCircleRadius);extPath.lineTo(mCircleX - mDefCircleRadius, mCircleY + mDefCircleRadius);extPath.close();canvas.drawPath(extPath, mExternalPaint);}public void setProgress(int progress) {this.mProgress = progress;this.mArcProgress = mProgress * 3.6f;if (mProgress <= 100) {isFinished = false;} else {isFinished = true;}invalidate();}// 圆的方程式 a2 = b2 + c2private float caculateX(float y) {x = (float) Math.sqrt(Math.pow(mDefCircleRadius, 2) - y * y);return x;}
}

    还有一个是进行进度值设置的，这个很简单，在 MainActivity 里面开一个子线程，然后设置一下进度值就可以了

        chargeView = findViewById(R.id.chargeView);new Thread(new Runnable() {@Overridepublic void run() {while (true) {progress++;if (progress > 100) {progress = 101;}try {Thread.sleep(100);} catch (InterruptedException e) {e.printStackTrace();}runOnUiThread(new Runnable() {@Overridepublic void run() {chargeView.setProgress(progress);}});}}}).start();

    使用起来就是这么简单，不过还有一些与贝塞尔曲线相关的知识没有介绍，感兴趣的话，可以去看我之前写的几篇文章，里面有关于贝塞尔的介绍，还有一些比较炫酷的 Android 动画效果哦。

这篇关于贝塞尔曲线（Bezier）之水波纹的手机充电动画效果（一）的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/601123。
