STM32 TIM1/TIM8 高级定时器输出带死区的互补PWM

2023-12-22 20:20

文章标签 输出 stm32 定时器高级 pwm 互补 tim1 带死区 tim8

本文主要是介绍STM32 TIM1/TIM8 高级定时器输出带死区的互补PWM，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

STM32 芯片的TIM1和TIM8属于高级定时器，可以用于输出互补PWM.

本文使用的芯片是STM32F429，用TIM8 的CH3 输出互补PWM

下面是对应引脚及初始化

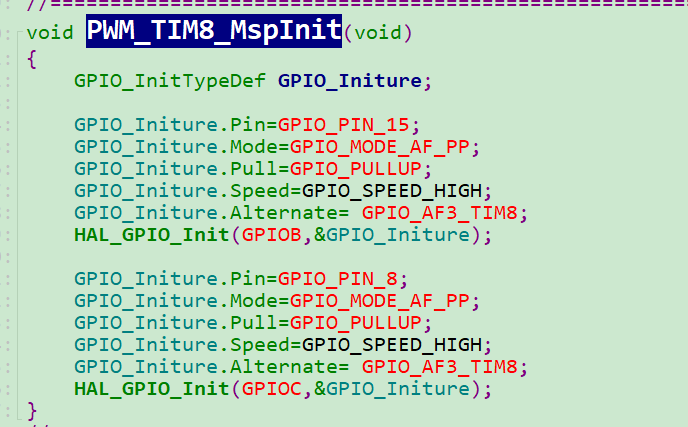

初始化引脚

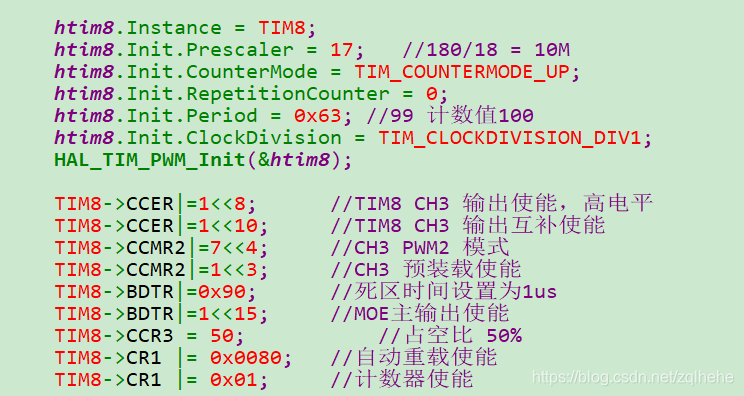

定时器初始化

频率计算，计数时钟/计数值

如下 10M/100 = 100k

另外在前面的初始化使能端口和TIM8的时钟即可。

这篇关于STM32 TIM1/TIM8 高级定时器输出带死区的互补PWM的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
