数字图像处理课程设计Hough变换检测房屋车道等边缘特征

摘要

霍夫变换是一个特征提取技术。其可用于隔离图像中特定形状的特征的技术，应用在图像分析、计算机视觉和数字图像处理领域。目的是通过投票程序在特定类型的形状内找到对象的不完美实例。这个投票程序是在一个参数空间中进行的，在这个参数空间中，候选对象被当作所谓的累加器空间中的局部最大值来获得，所述累加器空间由用于计算霍夫变换的算法明确地构建。最基本的霍夫变换是从黑白图像中检测直线(线段)。Hough变换主要优点是能容忍特征边界描述中的间隙，并且相对不受图像噪声的影响。因此本实验我将利用Hough变换检测，计算获得矢量化的房屋边缘特征。

总体设计

本实验通过图形界面的方式展示了Hough变换的应用，界面友好，方便使用。其中界面上分别设有五个按钮，以便提供用户交互体验。五个按钮分别是读取图像按钮，Prewitt边缘检测按钮，Hough变换按钮，Hough变换检测特征按钮以及退出按钮。用户通过分别点击各个按钮完成整个流程，极大的方便了用户的使用。其次每点击一个按钮就会显示相应功能处理后的图像，给了用户很好的使用体验感。其主要总结起来就是读入图片，对其进行灰度变换，然后高斯滤波平滑处理，对其进行Hough变换，最后进行Hough变换直线检测。

技术原理

霍夫变换最简单的是检测直线。我们知道，直线的方程表示可以由斜率和截距表示（这种表示方法，称为斜截式），如下所示：
$$y=kx+b$$

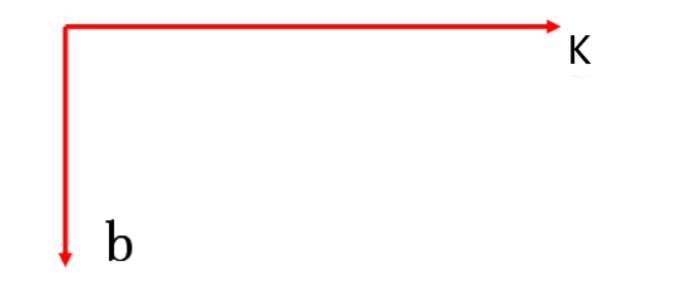

如果用参数空间表示则为(b,k),即用斜率和截距就能表示一条直线。对于任意两点的直线方程:y = Kx + b，构造一个参数K,b的平面。

1、xy平面上的任意一条直线y = ax + b ，对应在参数ab平面上是一个点；

2、过xy平面一个点(x,y)的所有直线，构成参数ab平面上的一条直线。

但是这样会参数问题，垂直线的斜率不存在，这使得斜率参数K的值接近于无限。为此，为了更好的计算，1971年4月，提出了Hesse normal form(Hesse法线式)。
$$r=xcos\theta +ysin\theta$$

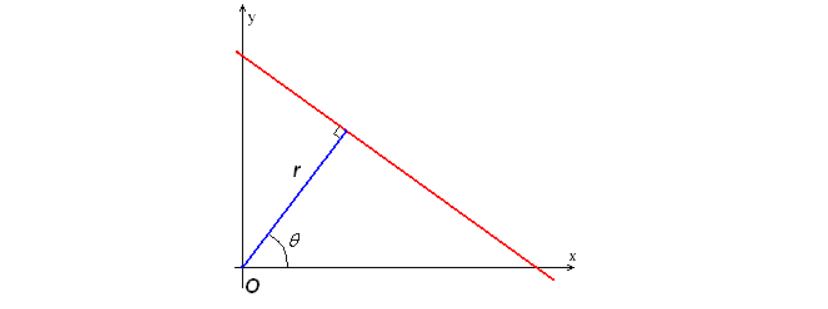

其中r是原点到直线上最近点的距离(其他人可能把这记录为ρ，下面也可以把r看成参数ρ)，θ是x轴与连接原点和最近点直线之间的夹角。如下图所示。

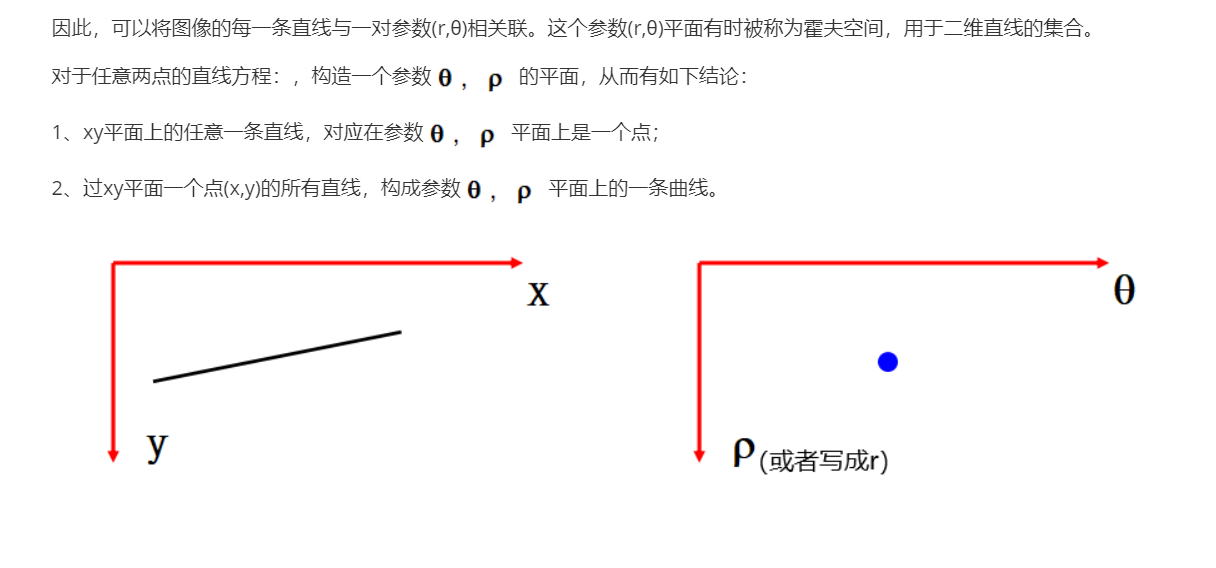

因此，可以将图像的每一条直线与一对参数(r,θ)相关联。这个参数(r,θ)平面有时被称为霍夫空间，用于二维直线的集合。

Hough变换线检测的流程

首先适当地离散化参数空间。然后为参数空间的每一个单元设置一个累加器，把累加器初始化为零。其次对图像空间的每一点，在其所满足的参数方 程对应的累加器上加1。最后累加器阵列的最大值对应模型的参数。

代码实现

1. 读取原始图并转换成灰度图，采用边缘检测算子（如Canny）转换成二值化边缘图像。
2. 然后对该图像进行霍夫变换。
3. 先使用峰值检测函数，找到大于阈值的霍夫变换单元（局部最大值应该最可能是线，步长和量化会影响效果。
4. 将上述识别出的一组候选峰，需要确定与其相关的线段及其起始点和终止点（这需要一定的算法，很多论文对此都做了改进，诸如蝴蝶形状宽度，峰值走廊）。
5. 然后描绘于原图（或结果图）。

6. 结果测试与分析（以下是部分代码，项目代码文件打包下载请到我的个人主页查找）

function varargout = GUI(varargin)
% GUI MATLAB code for GUI.fig
%      GUI, by itself, creates a new GUI or raises the existing
%      singleton*.
%
%      H = GUI returns the handle to a new GUI or the handle to
%      the existing singleton*.
%
%      GUI('CALLBACK',hObject,eventData,handles,...) calls the local
%      function named CALLBACK in GUI.M with the given input arguments.
%
%      GUI('Property','Value',...) creates a new GUI or raises the
%      existing singleton*.  Starting from the left, property value pairs are
%      applied to the GUI before GUI_OpeningFcn gets called.  An
%      unrecognized property name or invalid value makes property application
%      stop.  All inputs are passed to GUI_OpeningFcn via varargin.
%
%      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one
%      instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES% Edit the above text to modify the response to help GUI% Last Modified by GUIDE v2.5 10-Jan-2022 21:51:26% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...'gui_Singleton',  gui_Singleton, ...'gui_OpeningFcn', @GUI_OpeningFcn, ...'gui_OutputFcn',  @GUI_OutputFcn, ...'gui_LayoutFcn',  [] , ...'gui_Callback',   []);
if nargin && ischar(varargin{1})gui_State.gui_Callback = str2func(varargin{1});
endif nargout[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
elsegui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT% --- Executes just before GUI is made visible.
function GUI_OpeningFcn(hObject, ~, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
% varargin   command line arguments to GUI (see VARARGIN)% Choose default command line output for GUI
handles.output = hObject;
handles.cd0 = cd;
handles.Color = 0;
handles.I = [];axes(handles.axes1);
set(gca,'Xtick',[]);%去除x轴的刻度
set(gca,'Ytick',[]);%去除y轴的刻度
box on;axes(handles.axes2);
set(gca,'Xtick',[]);
set(gca,'Ytick',[]);
box on;axes(handles.axes3);
set(gca,'Xtick',[]);
set(gca,'Ytick',[]);
box on;axes(handles.axes4);
set(gca,'Xtick',[]);
set(gca,'Ytick',[]);
box on;% Update handles structure
guidata(hObject, handles);% UIWAIT makes GUI wait for user response (see UIRESUME)
% uiwait(handles.figure1);% --- Outputs from this function are returned to the command line.
function varargout = GUI_OutputFcn(hObject, eventdata, handles)
% varargout  cell array for returning output args (see VARARGOUT);
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)% Get default command line output from handles structure
varargout{1} = handles.output;%执行按钮按下读取图片按钮。
% --- Executes on button press in pushbutton1.
function pushbutton1_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)%%  读图
[filename, cd1] = uigetfile( ...{'*.tif;*.TIF;*.JPG;*.jpg;*.png;*.bmp;*.BMP;*.jpeg;*.JPEG;','Image file';...'*.*', 'All file (*.*)'},'Pick an Image');
axes(handles.axes1);
cla;%清除坐标系，相当于初始化axes
axes(handles.axes2);
cla;
axes(handles.axes3);
cla;
axes(handles.axes4);
cla;
if filenamecd(cd1);%目录d = imread(filename);%获取图片数据cd(handles.cd0);handles.I = d;axes(handles.axes1);%创建坐标系imshow(d);%显示图title('原始图像');handles.filename = filename; box on;%显示右边和上边框end
cd(handles.cd0);
guidata(hObject, handles);//这只是部分代码，完整代码请进入个人主页查看

运行结果测试

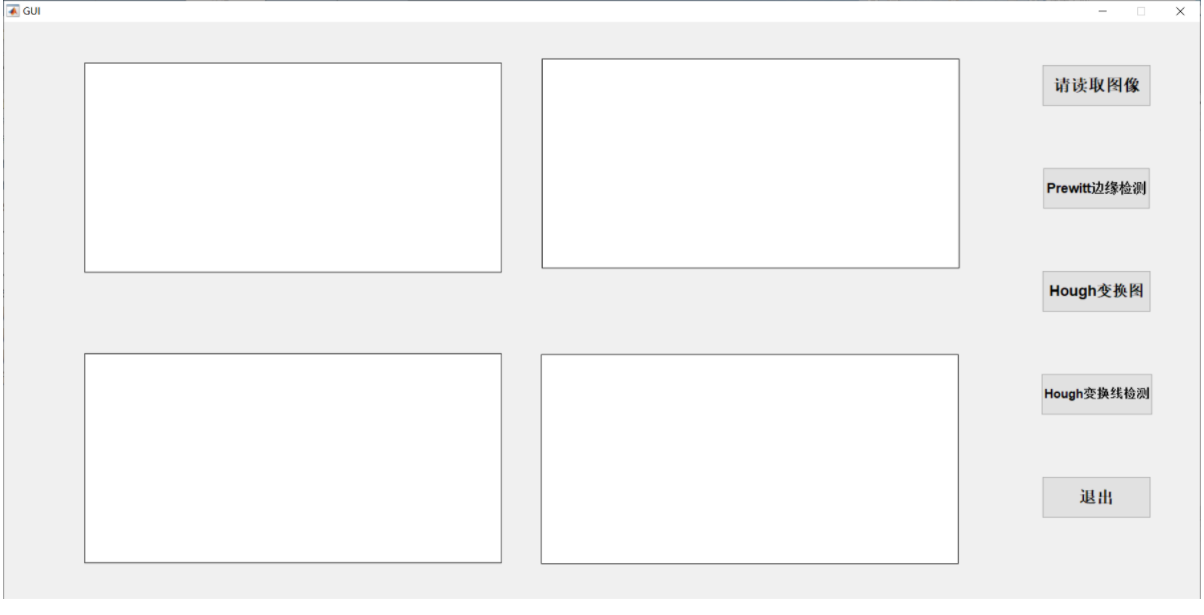

1.首先点击运行跳出如下界面。

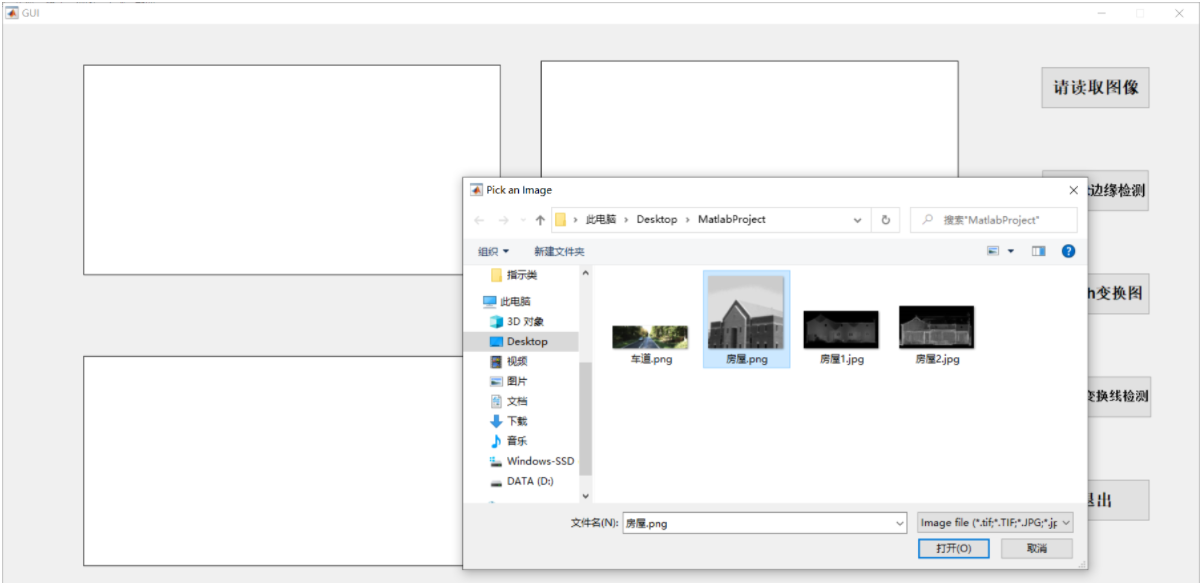

2.然后点击读取图像按钮将会跳出一个选择图像的窗口，然后就可以选择图像了，如下图所示。

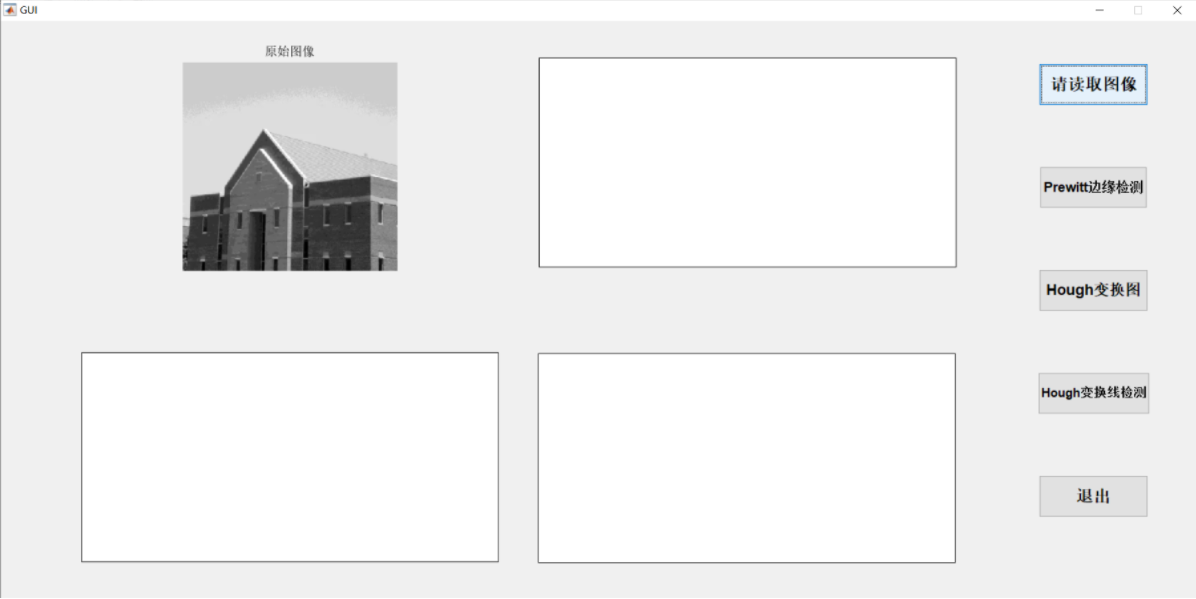

3.读入图像如下所示，得到第一幅 读入的图像，如下图所示。

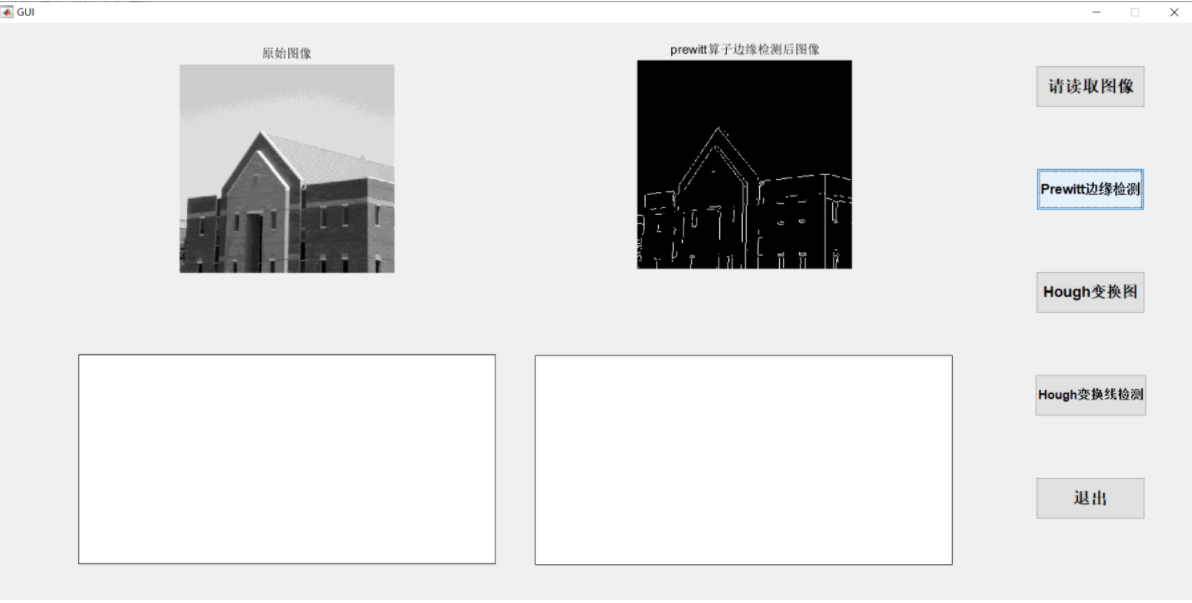

4.点击第二个按钮 Prewitt边缘检测按钮对图像进行边缘检测，得到边缘检测后的图像，如下所示。

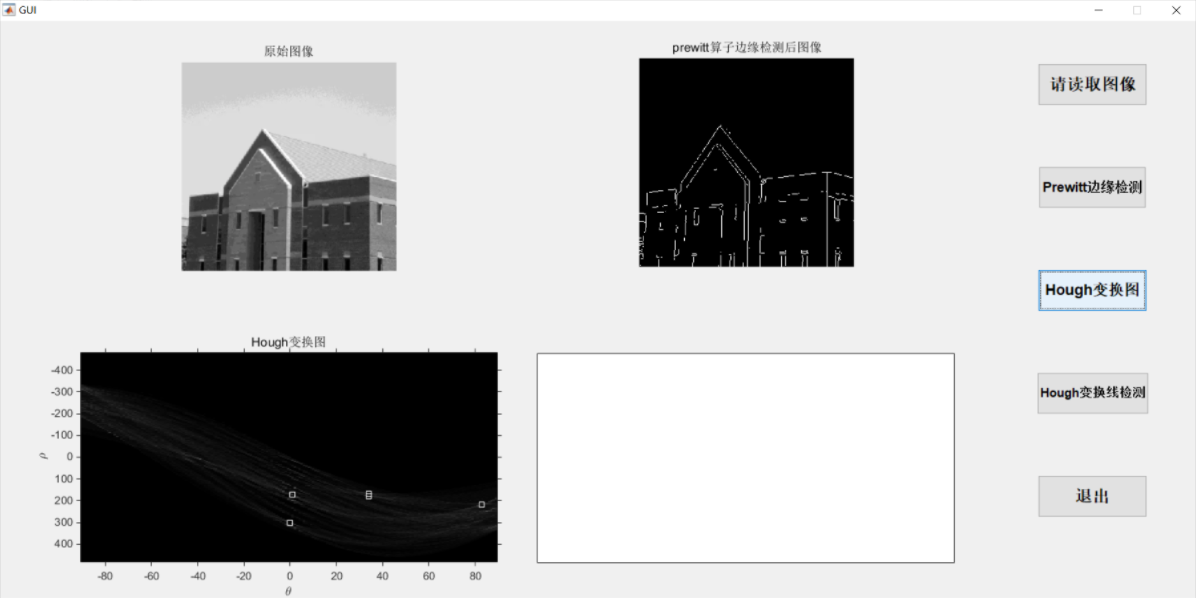

5.点击第三个按钮Hough变换按钮对图像就行Houhg变换，得到第三幅Hough变换图，如下所示。

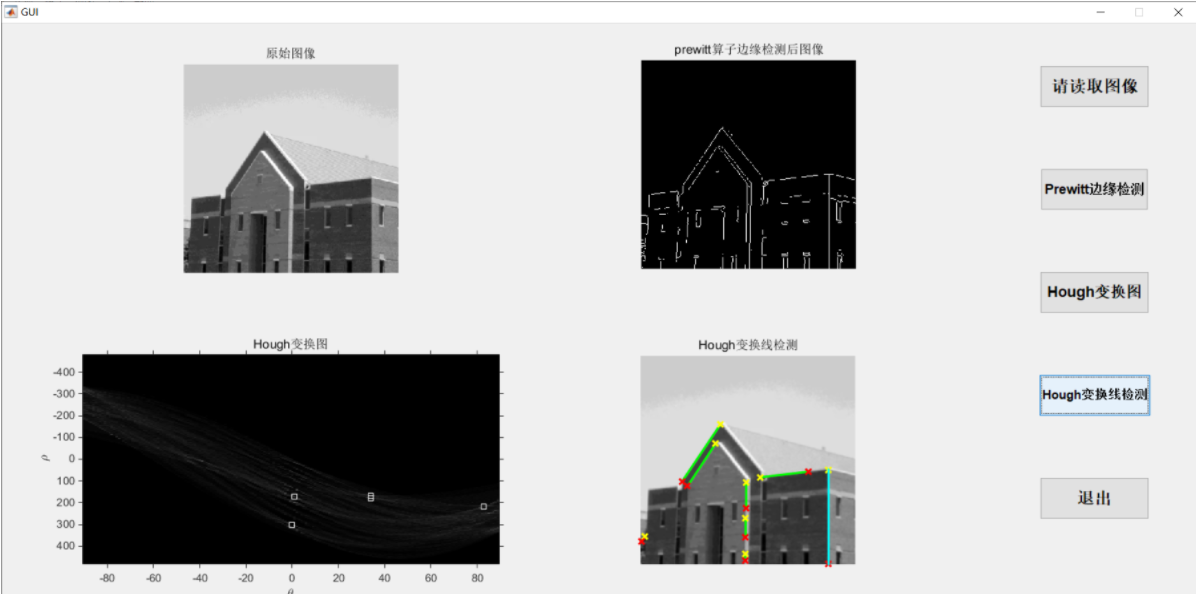

6.点击第四个按钮对图像进行Hough变换特征检测，得到最后一幅Hough变换直线特征检测图，最后点击退出按钮退出程序，如下。

总结与展望

霍夫变换的大部分效率取决于输入数据的质量：为了使霍夫变换高效，必须检测边缘。在噪声图像上使用Hough变换是一个非常棘手的问题，一般而言，之前必须使用降噪阶段。在图像被斑点破坏的情况下（如雷达图像中的情况），Radon变换有时更适合检测线，因为它通过求和来衰减噪声。一开始实验中的图形界面设计与功能无法更好的结合起来，为此耗费了不少精力，查阅了不少资料，各种百度，B站进行学习，最终才可以完成界面交互。其次也让我了解到了不动手实践，等到真正动手实践才发现理论与实践的差距。同时通过此次课设也让我收获良多。本实验采用的开发工具是MATLAB2014ｂ中文破解版。
