『青年AI自强计划』第7章视觉探测任务R-CNN,Fast R-CNN,Faster R-CNN,YOLO！

一、初始探测任务

1.1、silding windows & IoU

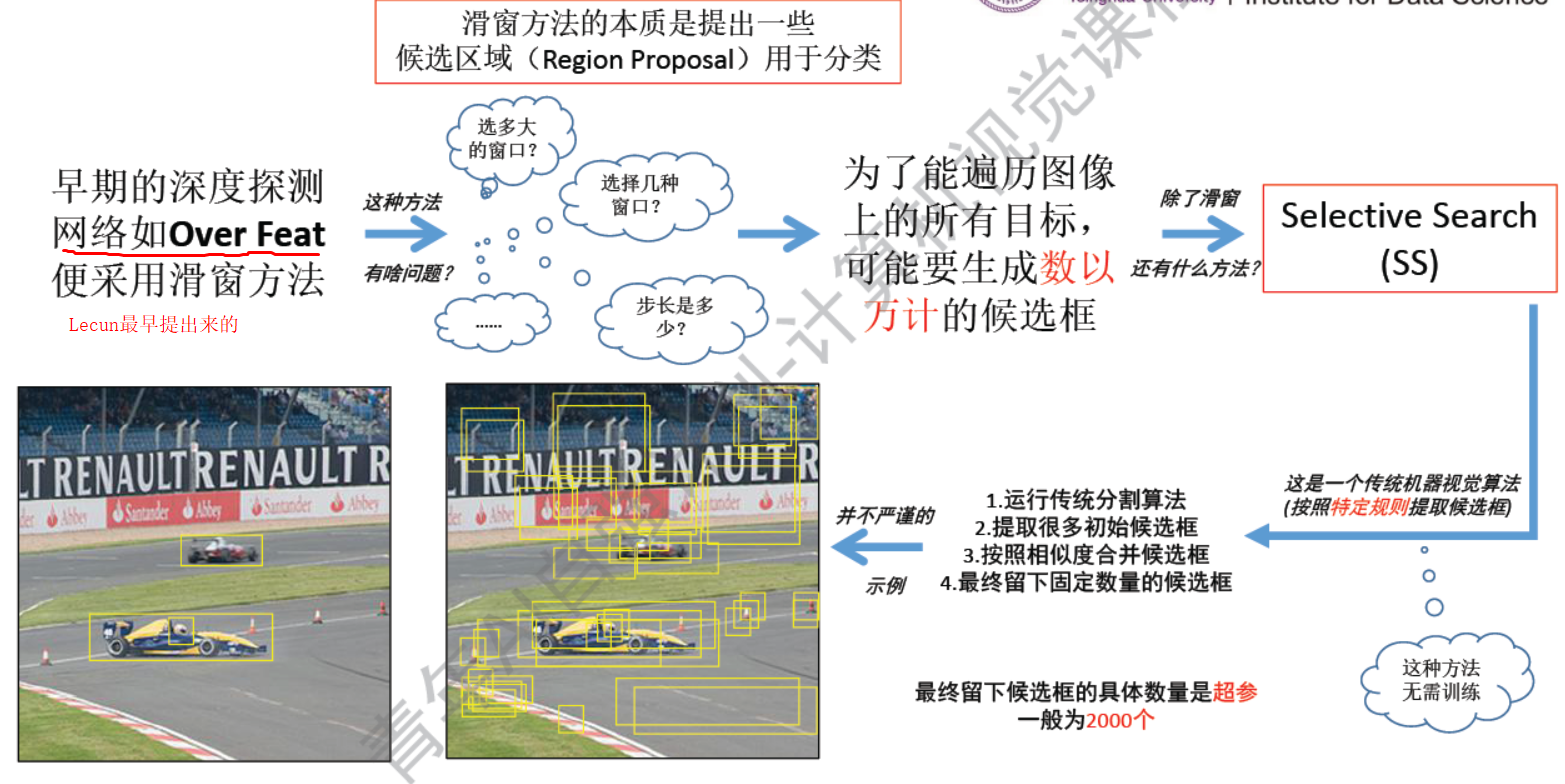

注意： 能否将探测任务转换成分类问题，silding windows（滑窗） & IoU（交并比，交叠率，重合率）

• 就是交集比并集，比值越大越好。

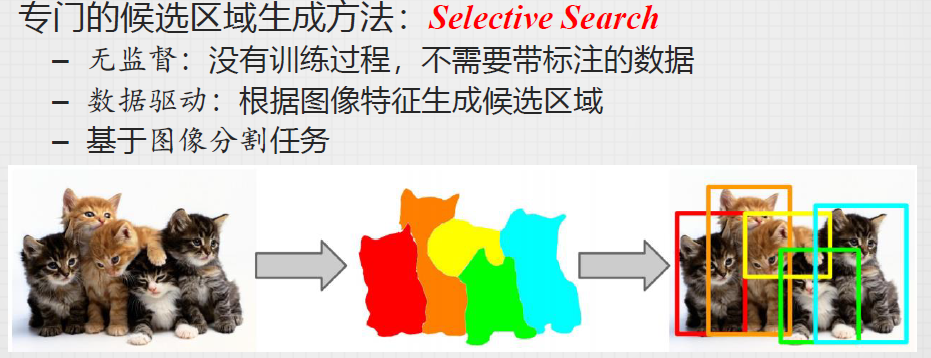

1.2、Region Proposal

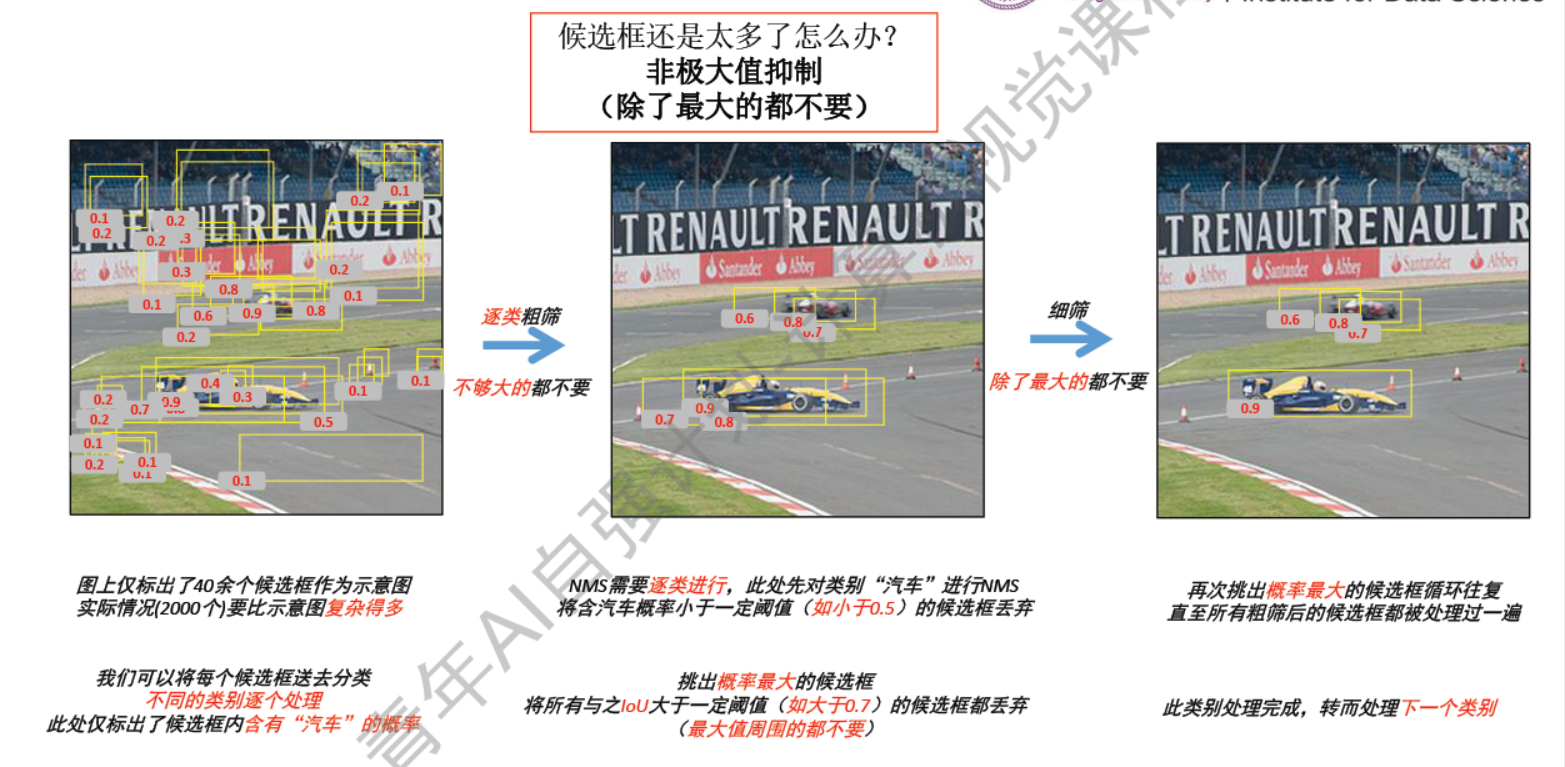

注意： 这么多候选框中如何挑选出想要的呢？这里用的非极大值抑制（除了最大的都不要）

• 首先把所有的候选框送入分类器中，所有的框框都会得到一个概率。但是是逐一类别进行分类的。
  也就是这2000个框子，首先去查一下是不是车，然后在送去查看是不是人。
  来看看是不是车：如果把它们送入汽车的分类器，能得到每个框框的概率，图中标记出来了。
• 1、第一步就是设定一个阈值，小于某个概率的我们都不要，像这些0.1，0.2等等指的是是车的概率这些都不要；
• 2、踢掉了一部分之后，图像看起来清爽很多了。但是交叠在一起的候选框如何选择呢？图中中间的图片。按照除了最大的都不要：首先挑选出一个概率最大的0.9，然后跟它交叠率大于一定阈值的都丢弃（这里设置的超参数是0.7），简单的说就是：概率最大框周围的都不要。然后往复进行下去挑选出一个0.8，跟它交叠率大于某一个阈值的的不要，所以留下了想要的。
• 送入人分类器：把这些框框都喂进去和刚才一样，先是小于某一个阈值的都不要，然后大于某一个阈值的都不要
• 看下图：

1.3、Non-Max Suppression (NMS)非极大值抑制

注意： 首先所有选出来的框框送进去分类器，所有款款都会得到一个概率。但是逐一类别分类，先送去汽车分类器是不是汽车。再送去查看是不是人。

• 先送去汽车分类器，会得到一个概率，途中左下角标记的有。
• 第一步设置一个阈值，比如小于0.5的都不要，是车的概率非常小，可以踢掉了，去掉之后，框框少了很多了。但是交叠在一起的几个候选框怎么选择呢？除了最大的都不要。这里图中间最大的是0.9，然后跟它交叠率大于一定阈值的都丢弃（这里设置的超参数是0.7）简单说的就是最大框框周围的都不要！
• 之后再按照刚刚的规则往复现在最大的0.8，处理完一个类别之后，再处理下一个类别，现在该处理人这个类了，一样的过程，先送去探测器分类，得到一个概率，小于某一个阈值的都不要，再选出一个概率最大，与其交叠率大于某一阈值的都不要，往复进行！

二、探测任务-网络发展概览

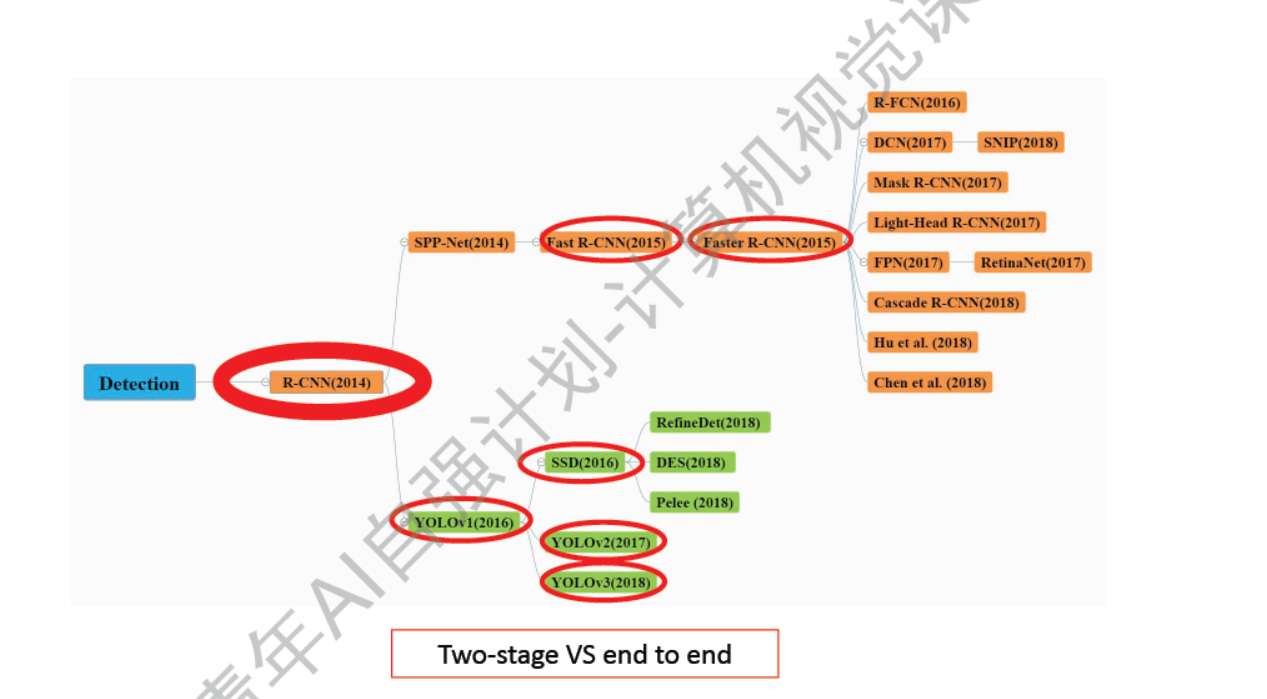

注意： 这里只是一些知名度比较高的网络。R-CNN可以看做开山之作，Faster-RCNN升级版本。

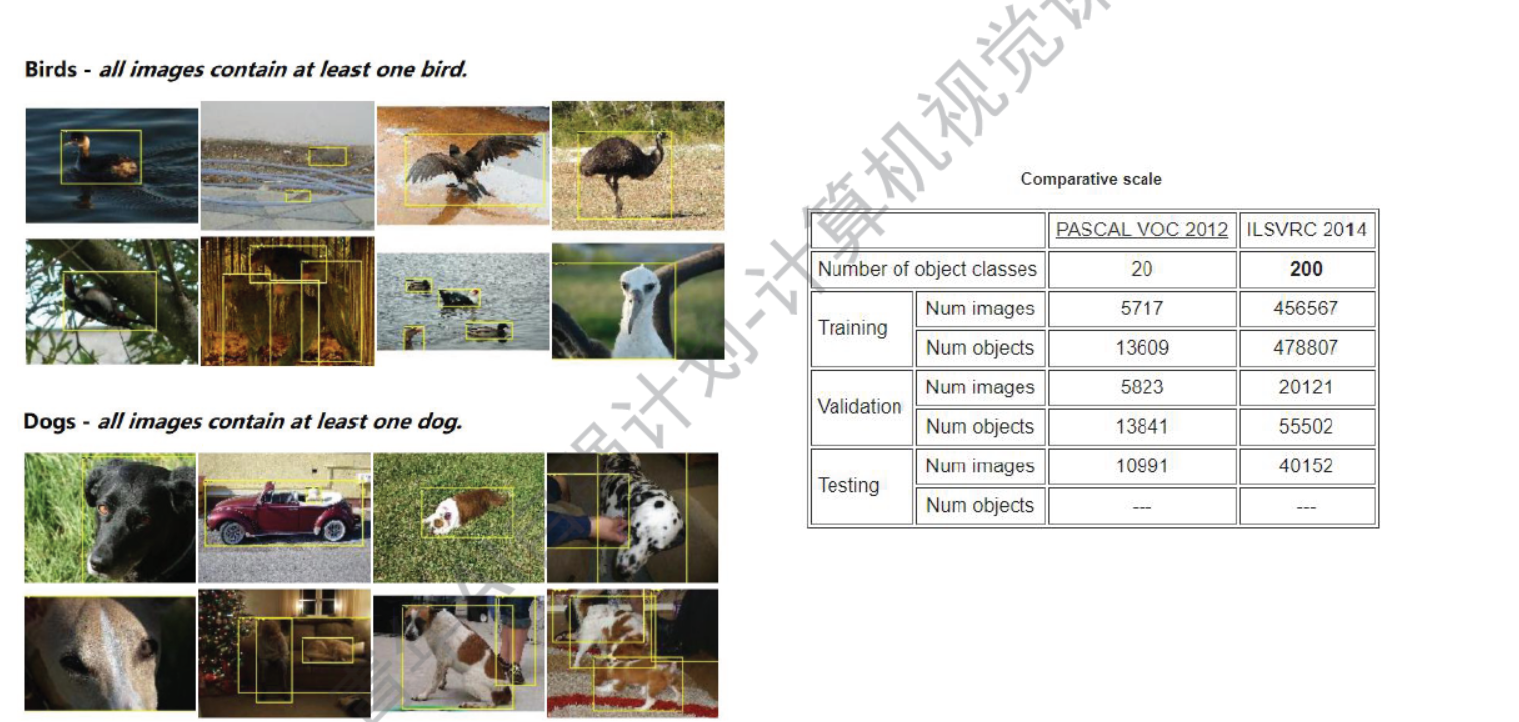

2.1、PASCAL VOC 数据集简介

注意： 这个数据集更接近生活，所有的鸟都管叫鸟，所有的狗都是狗，只有一个类别，和Imagenet的区别。类别不很多就只有20类，主要用来做探测工作的。

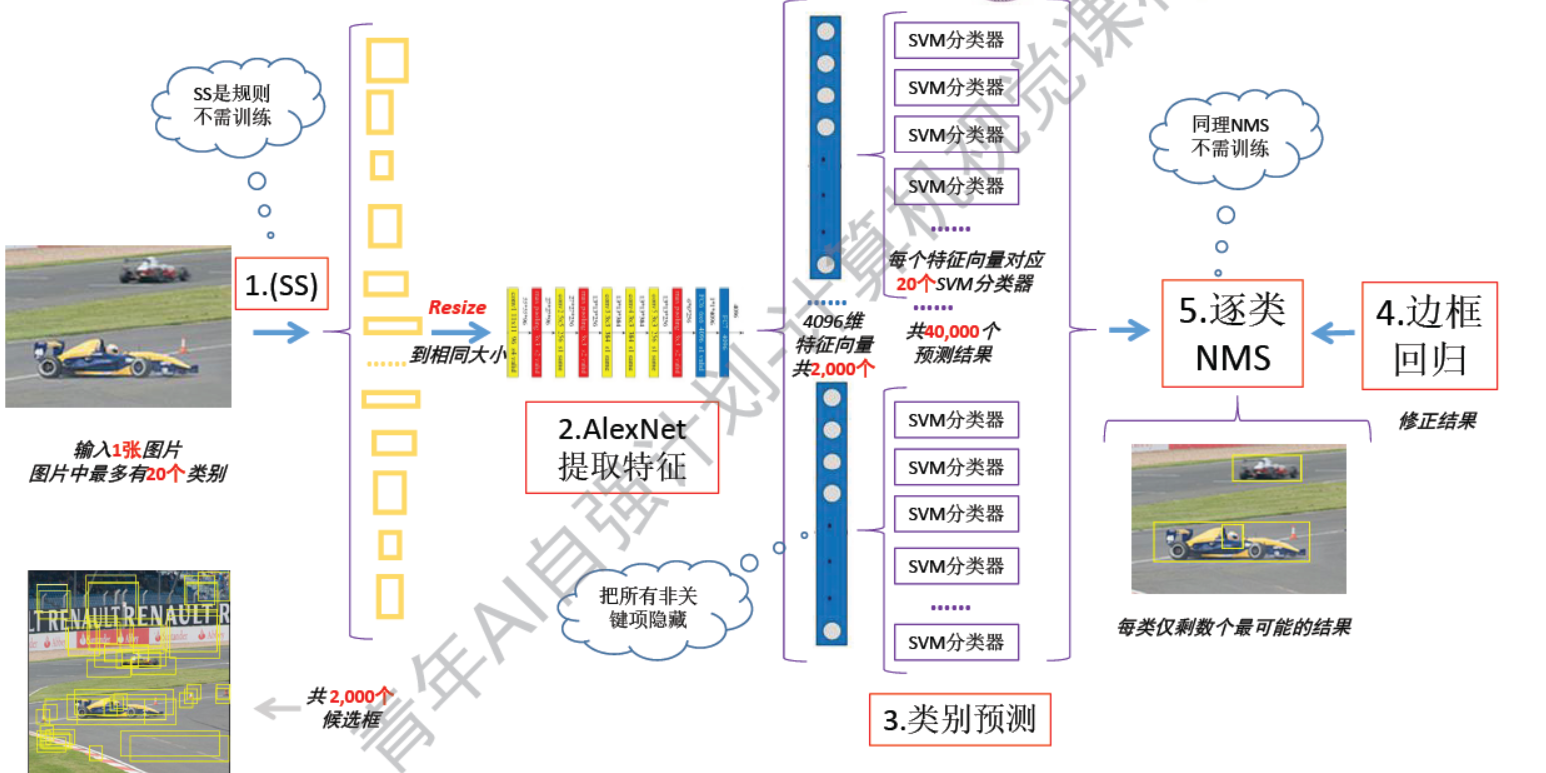

2.2、R-CNN(Region)-前馈工作流

注意： 首先输出一张图片，可能会有20个类别。

• 1、然后先走一个select search，结果会生成好多候选框，大约是2000个候选框。
• 2、然后所有候选框需要缩放到同一个大小，喂入到后面的CNN中（看上图）；缩放到一致大小是因为：它的输出要保持一致，才能和后面的网络接起来，这一步是迫不得已的。缩放对特征提取是有伤害的。但是R-CNN就是这么操作的，后面来解决这个问题。
• 3、提取特征使用AlexNet,其最后输出的是一个4096维的向量（卷积核全连接之后）。
• 4、一共有2000个特征向量，每个候选框都会经过一个AlexNet,都会得到一个向量。一张图把这2000个向量存起来！
• 5、用的SVM分类器，典型的二分类。需要用20个2分类的分类器。20类别用20个二分类的分类器。
• 6、每一个特征向量都要过20个分类器，也就是说每提取的一个候选框都要送去判断20次，判断到底是哪一个类别，所以到这里预测结果会非常的多了，就是40000个，一张图片4万个。
• 7、然后做完预测会有一个边框回归，这个边框和ground truth是由差别的，我们使用一个线性回归，把它给解决了。线性回归无非就是对边框做一个平移和伸缩的变化，理论上讲：可以把不太好的候选框缩放到ground truth。
• 8、最后过一个非极大值抑制，然后输出最终的结果,这就是RCNN的前馈工作流，这个看起来时连续的，但其实中间的反向传播不一定回传过来，需要分开训练。
• 9、 SS(select serach)：基于规则的方法不需要训练的。
• 10、NMS:也是不需要训练的，然后把这2个非关键项拿走，训练过程下节。

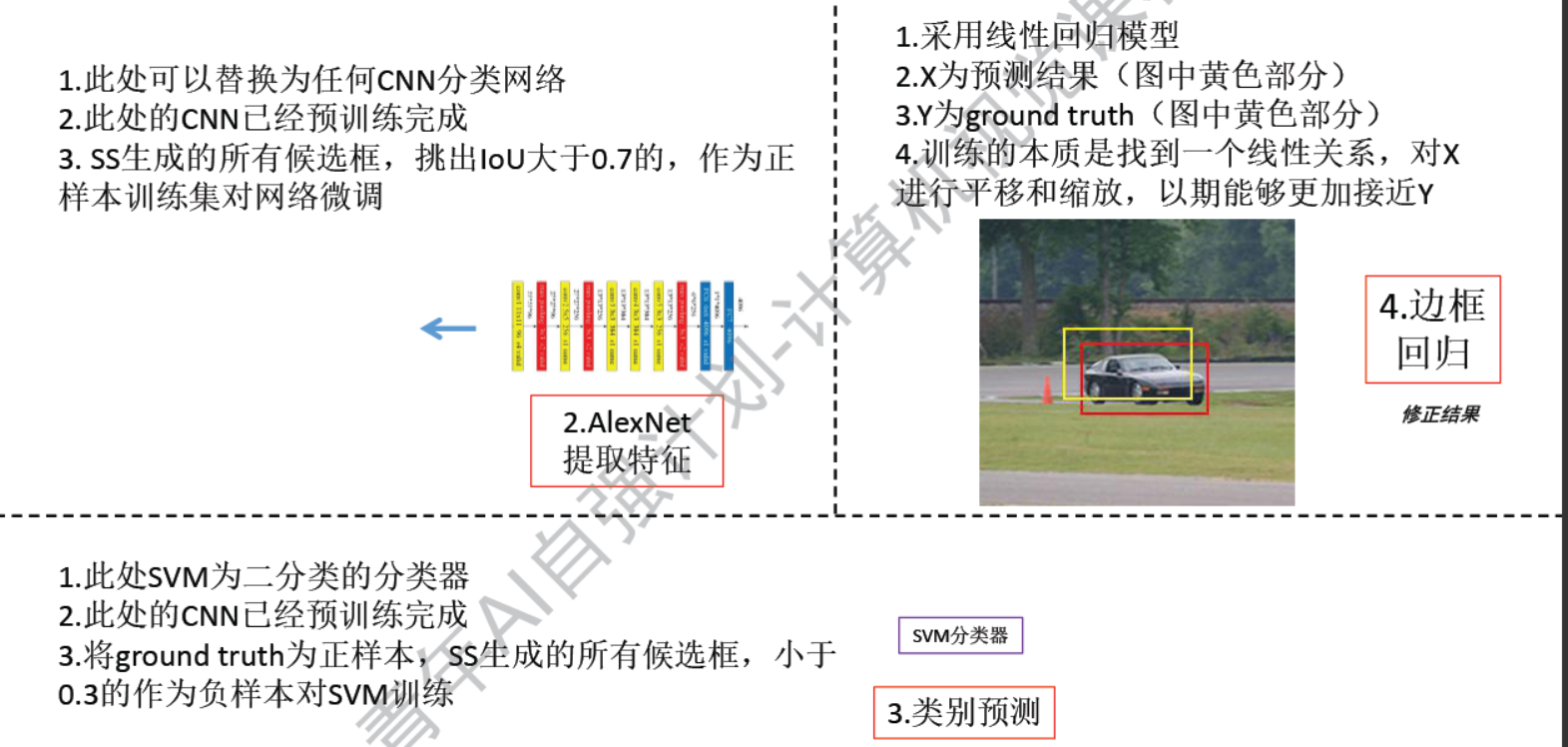

2.3、R-CNN(Region)-如何训练

注意： 分成上面3部分。

• 1、中间这个CNN其实是已经预训练好的。你直接想靠这个探测网络训练好是不太可能的，这里可以理解为我们的迁移学习！一般是在pasvcal voc分类数据集或者是imageNet数据集训练好了之后，当做一个组件插入进来的。这里除了AlexNet,可以用Vgg,GoogleNet等等。把它们接入到我们的网络之后，可以进行微调，在我们跑过一些前馈网络之后，会得到一些候选框，这些候选框是比较真实的，符合我们的数据集的，我们把中间跟ground truth 交叠率大于0.7的当做正样本，给它进行训练，然后就可以对网络微调。
• 2、然后是SVM分类器：参考上图。
• 3、边框回归，上图是画出的边框和ground truth是有偏差的，这里只是位置偏差，但是真实情况下有可能尺寸也有一些偏差，有可能比ground truth要大些，讲道理可以用线性回归模型，训练一个好的参数，线性回归模型中也有X,也有Y;X就是我们预测的边框，Y就是ground truth；(目的实现让我们的边框离ground truth越靠越近，如果损失函数到0的话，那么我们的边框就可以到达ground truth重合)

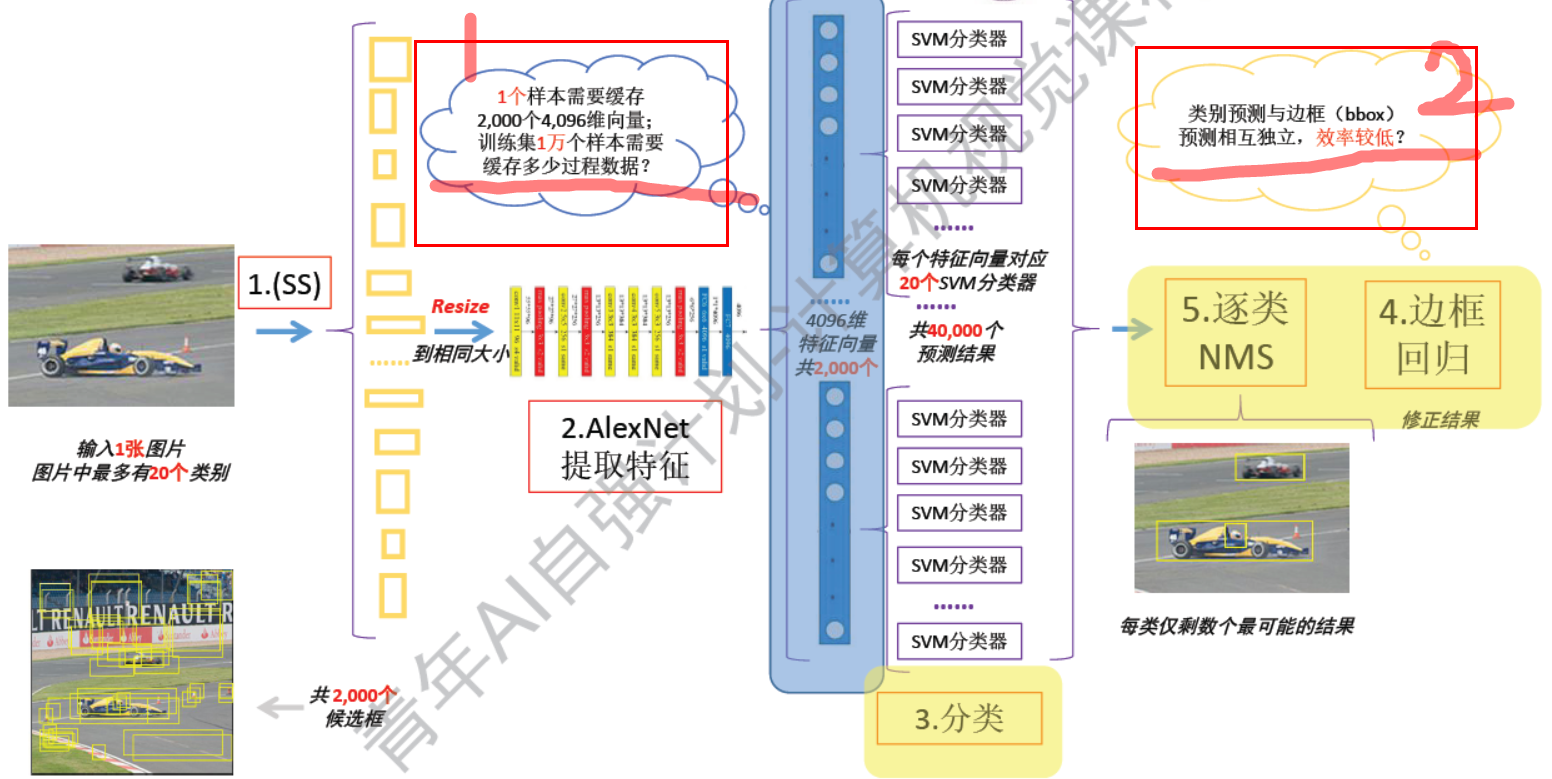

2.4、R-CNN(Region)-开山之作的不足

注意： 这一部分数据是中间过程量，不需要留到最后，图中间有介绍，太占用存储。

三、Fast R-CNN&Faster R-CNN

3.1、Fast R-CNN 区域映射

注意： 这里通道数没有画出来，为了下面方便；

• 1、可以发现框的图片经过CNN之后，可以准确找出相关联的映射，如果这样的话，为什么不能再最后的feature map上面滑这个窗呢？如果在最后的feature map中提取这个候选框其实简答了很多，我们就不需要先选择2000个候选框子出来，逐一的过。而是先过一遍CNN，再选择框子。

• 2、存在一个问题，实际情况中不可能一个候选框（下面的图），直接在feature map中截取的候选框，很明显他们的尺寸是不一样的。尺寸不一样没有办法后面往里送？下面是解决方法 Rol pooling


3.2、Fast R-CNN 统一输出特征维度RoI pooling

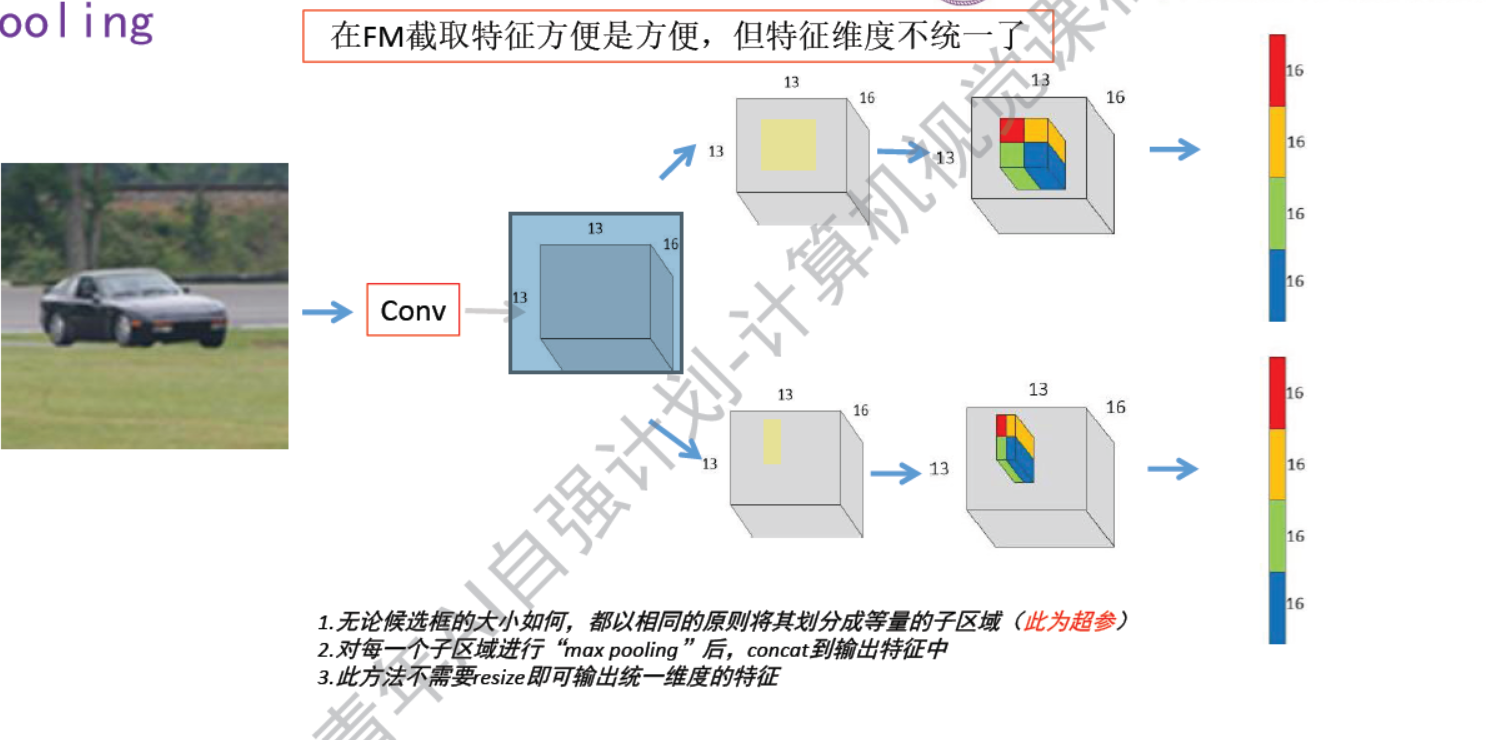

注意： 上图在输出的feature map上面：画出的这么一个区域，也是三维的，有通道数的。

• 1、把候选区域不管是多大多小的，都可以以一定原则等分成固定的子区域，在图中把该区域化成了一个2×2的子区域，一共4个区域。这个也是超参数，现在一般选择为3×3，这里选择2×2为了方便。
• 2、然后每一个子区域做一个max pooling,就是区域里面选择一个最大的数字输出，最终每1层feature map上面只剩下一个数了，把它们拼接起来就变成一个一维向量了，右边画出来的。
• 3 、这就是Rol pooling，除了这一个工作，还有下面的工作；

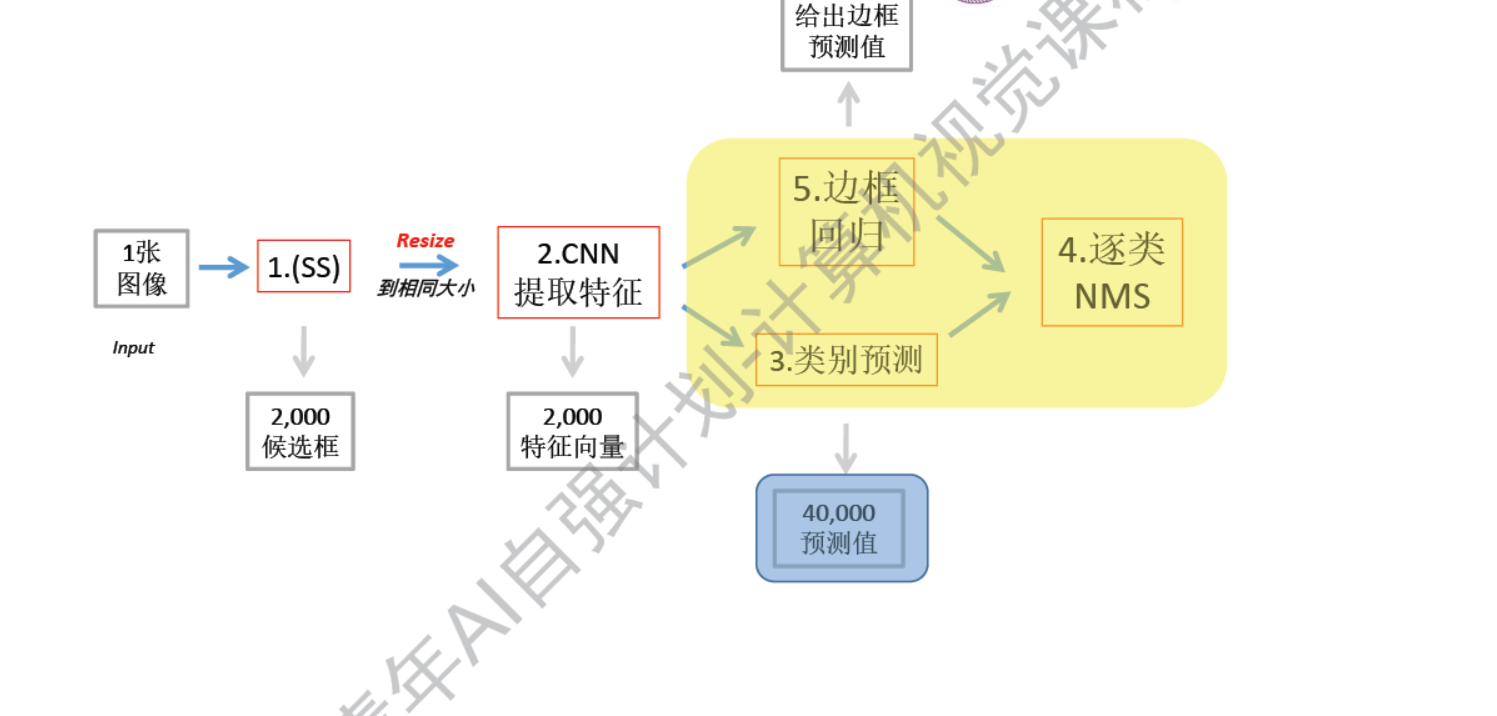

3.3、Fast R-CNN 升级总结

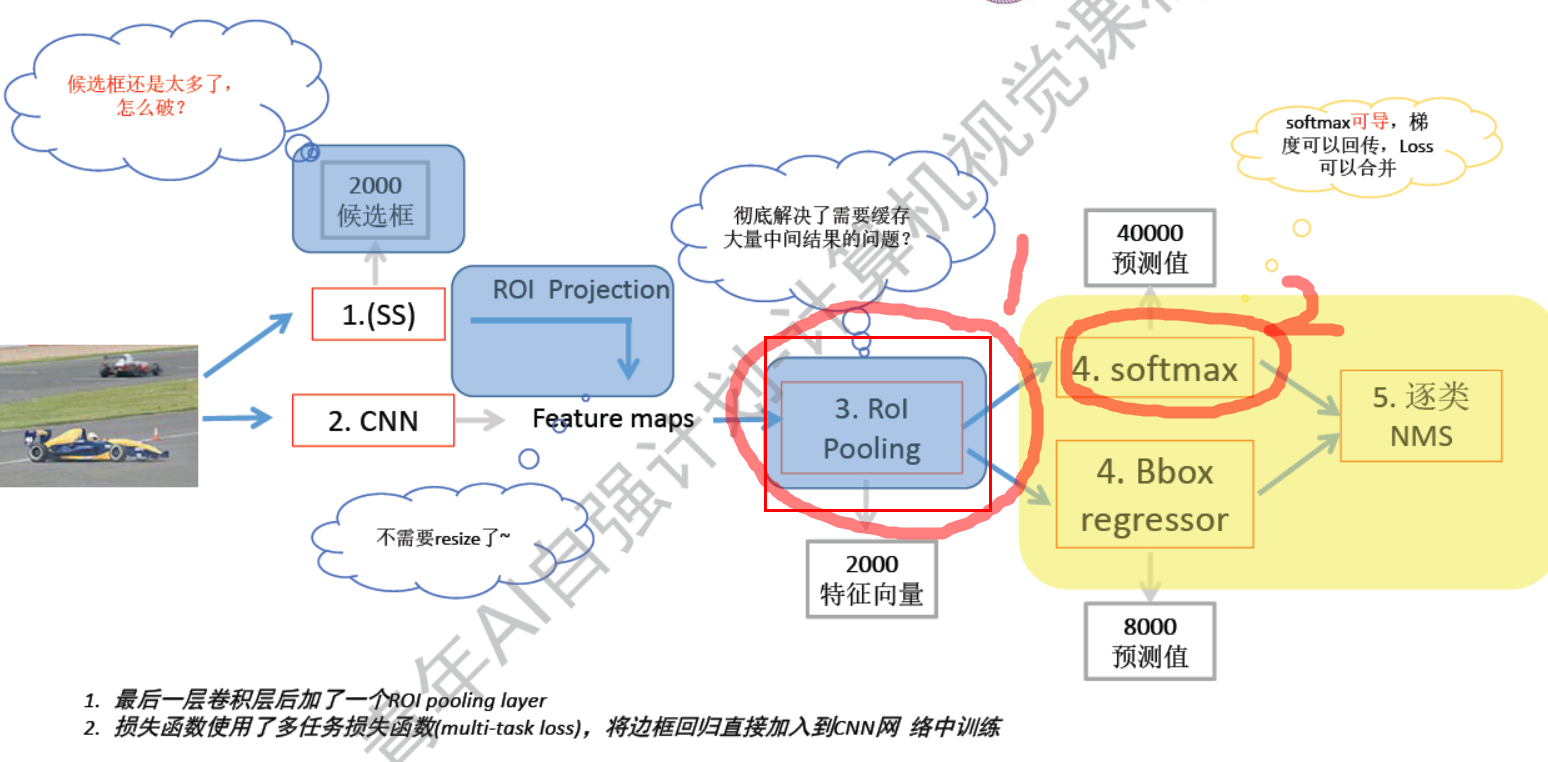

注意： 2方面升级：

• 1、Rol pooling
• 2、换成了Softmax,因为softmax是可导的，所以我们可以把原来拆分开的分类的损失和边框预测的损失合起来，简单的说呢：梯度可以从一个接口（图中右方），2个通道（softmax,Bbox regressor）全部返回回去。训练起来很简单了。
• Rol pooling彻底解决了：缓存大量中间量的问题！，
• 然后用了softmax解决了，梯度回传和loss合并的问题，，
• 还有一个潜藏好处原来分类和边框预测试分开的，相互独立的，只能凭借自己对特征的理解做判断。当损失合在一起的时候，他们有相互作用；简单来说就是他们两个能互相提高精度。
• 还有Rol pooling就不需要resize了，（resize 就是为了保证输出的尺寸是统一的）。
• 但是还存在一个问题：就是候选框太多了，怎么办呢？下面介绍

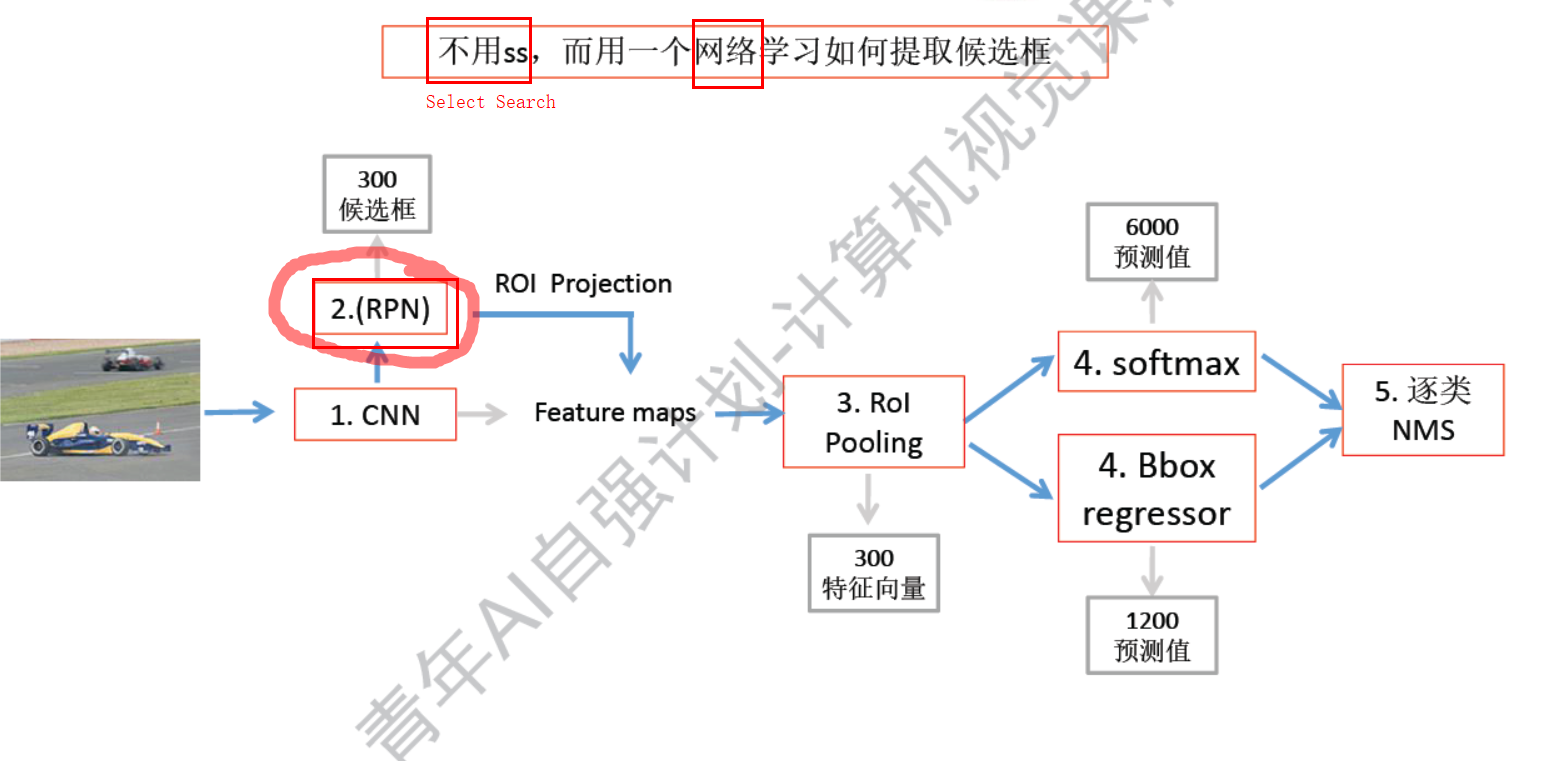

3.4、Faster R-CNN 创新点

• 注意和上面的进行类比：
• faster RCNN可以简单地看做“区域生成网络(RPN)+fast RCNN“，的系统，用区域生成网络代替fast RCNN中的Selective Search方法。本篇论文着重解决了这个系统中的三个问题：
• 1、如何设计区域生成网络
• 2、如何训练区域生成网络
• 3、如何让区域生成网络和fast RCNN网络共享特征提取网络
• 详细可以参考：【目标检测】Faster RCNN算法详解

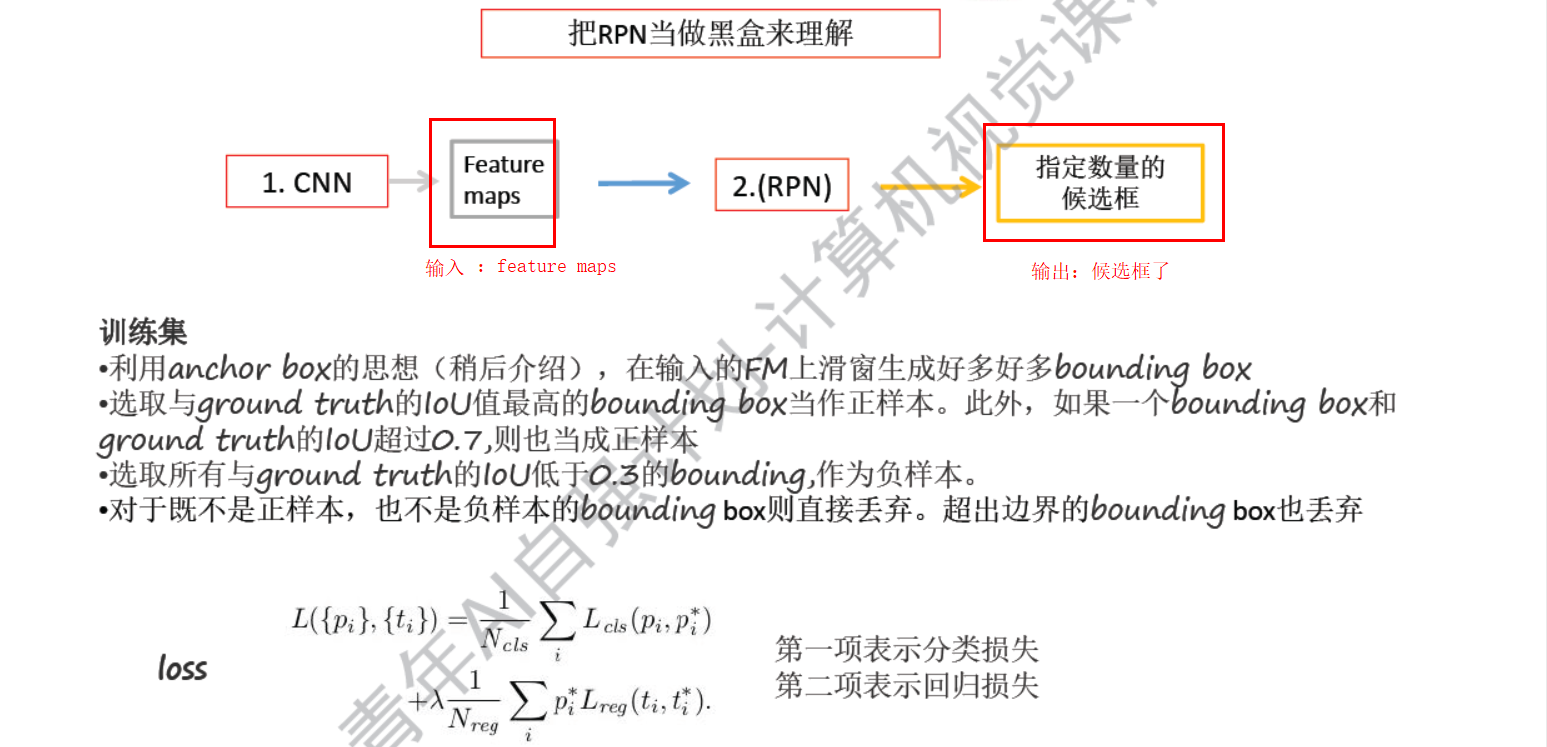

注意： 专门用一个网络结构替换了SS,也是一个神经网络，它是可以学习的。不再是SS的规则模式，显示可以进行学习，可以更加精细化的如何学习提取候选区域！具体的深度细节，之后补充。这里当做一个黑盒子。

3.5、RPN 略解

注意： anchor box的思想类似滑窗的方法。参看上图

• 小结：

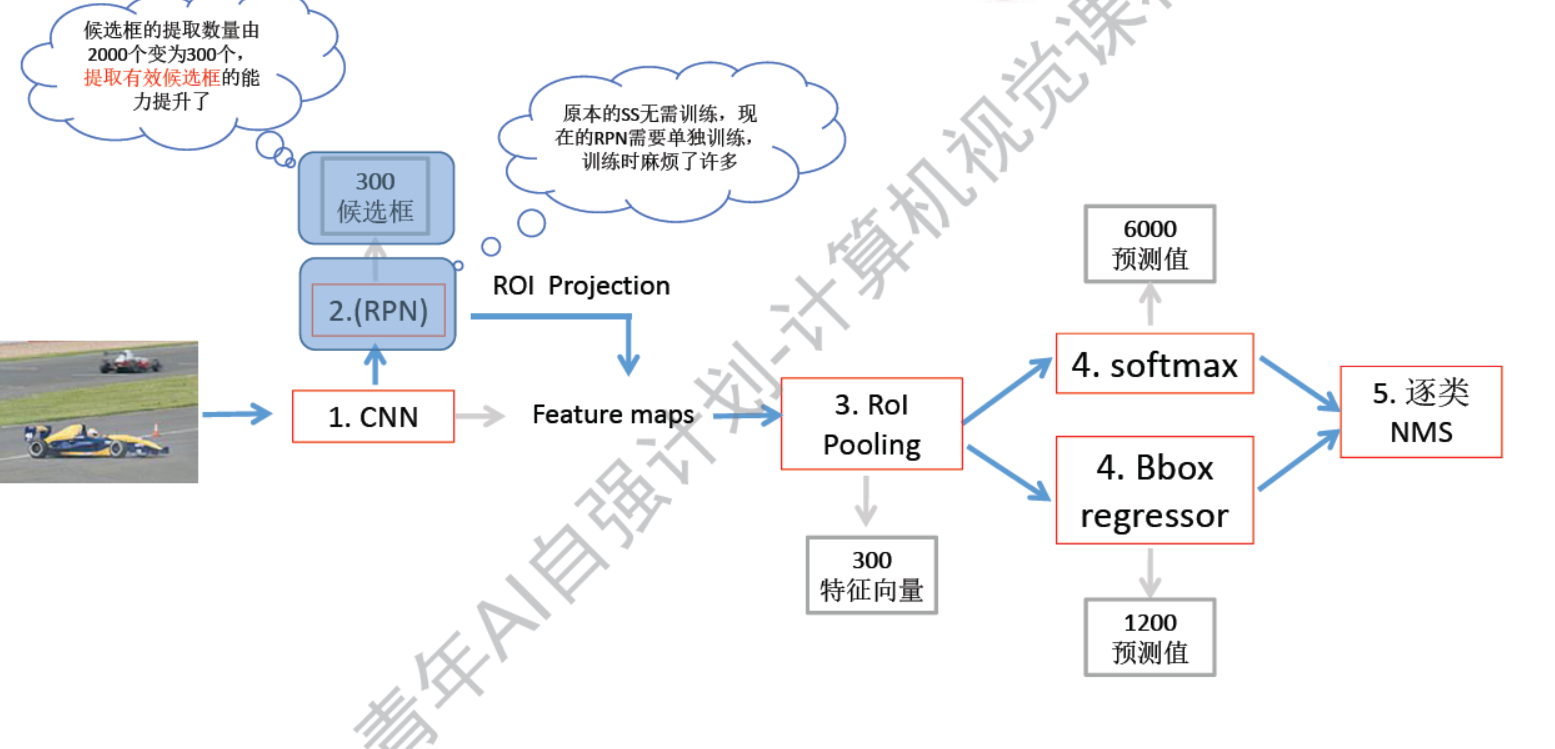

• 注意： RPN网络最大的作用就是：把原来的2000个窗口减成300个窗口了，也是一个实验值，许多实验中总结出来的，选择300就够用了。
• 说明RPN选择窗口的效率是很高的，我滑300个就足够从里面选择一个满意的预测值，但是原来的SS需要2000个候选框。
• 但是有一个麻烦：就是又需要从新训练了，

四、YOLO 分而治之

• end to end 端到端的思想。

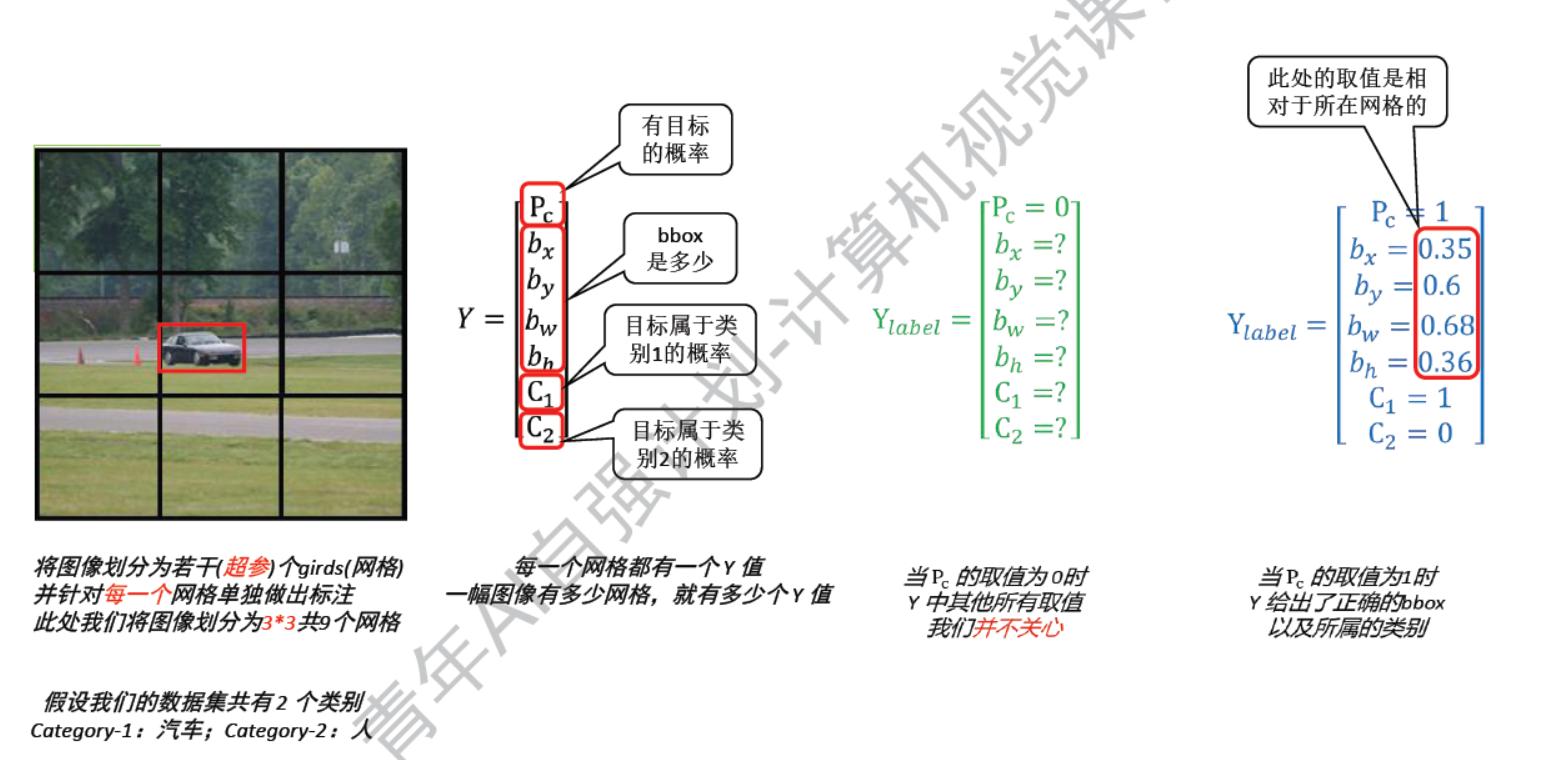

4.1、YOLO = You Only Look Once

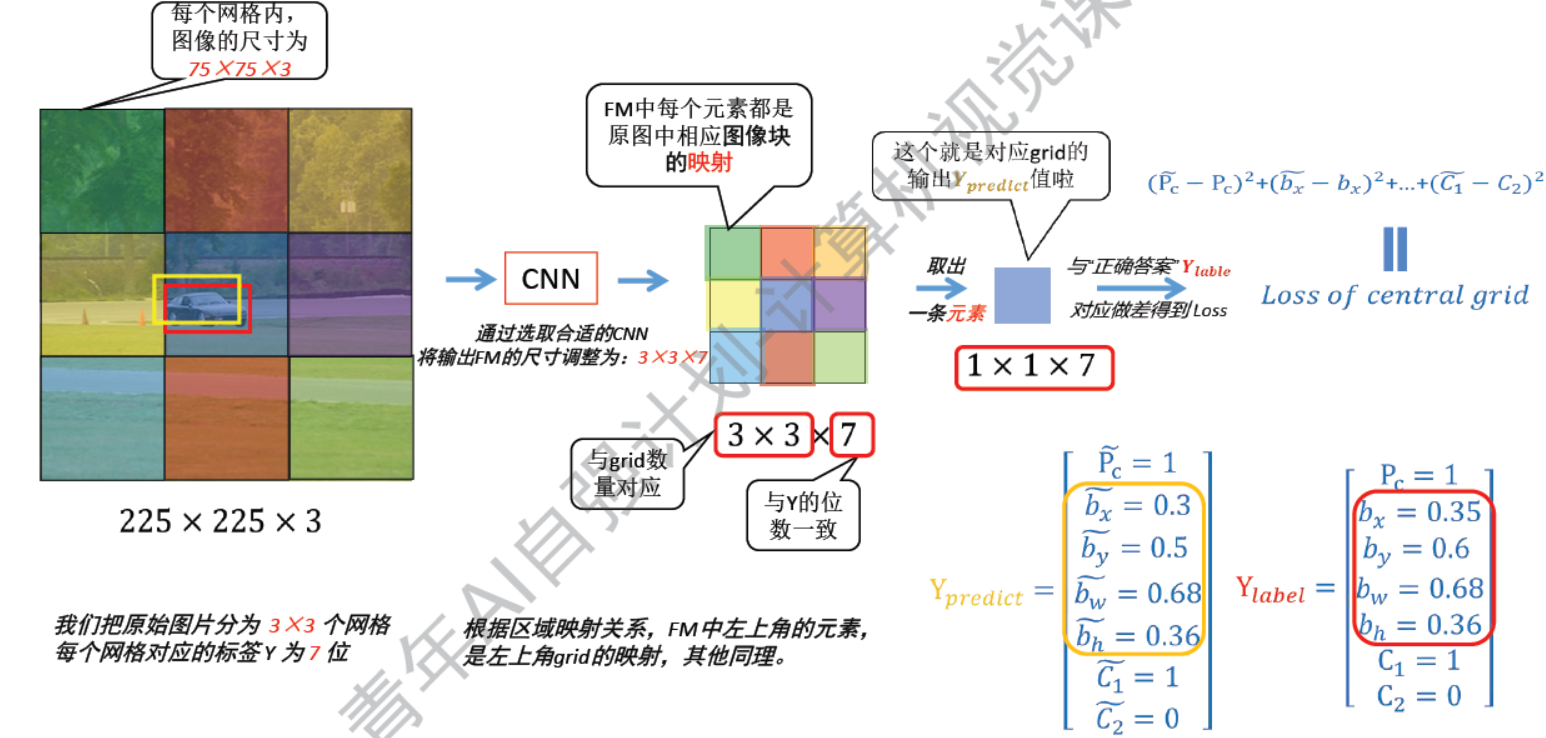

注意： 以中间的网格为例子，预测值$Ypredict$为中间的，右边为标签值$Ylabel$;然后把它们2个直接$L2$范数，也是比较简单的损失函数。这样就解决了YOLO的训练问题！

• 具体的yolov1的细节请参考博客：YOLOV1最全面解读！

四、YOLO 进阶&尾声

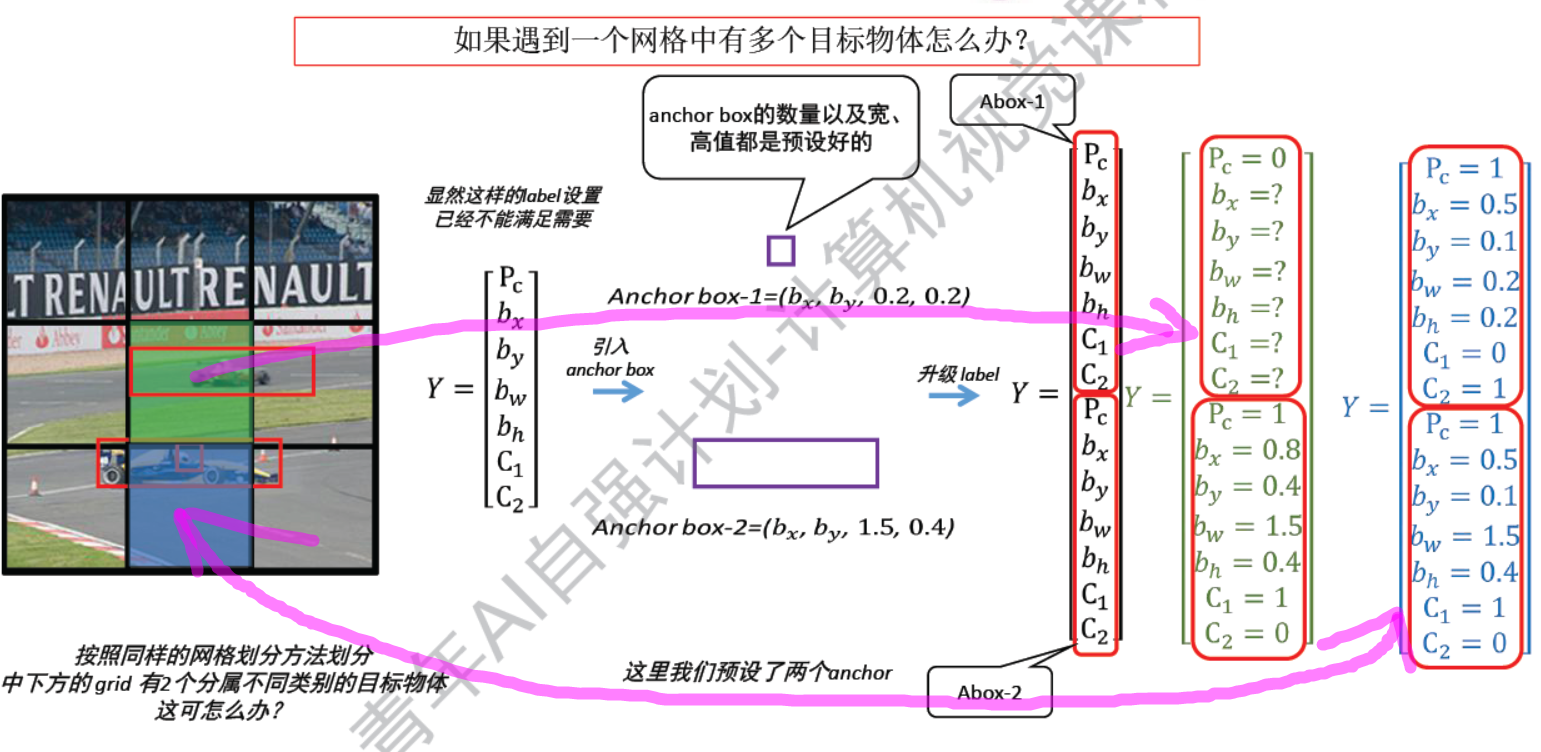

4.1、网格中有多个目标：YOLO + anchor box

注意： 什么叫做anchor box?

• 就是我预先选择好的尺寸的候选框。
• 具体的yolov1的细节请参考博客：YOLOV1最全面解读！

4.2、横向对比

• arXiv:1809.02165v1 [cs.CV] 6 Sep 2018


注意： YOLO在2016年发展起来的，作为后起之秀！
