OK，按照上篇博客留下来的问题，接下来从UML建模中九大图——用例图展开叙述
用例图
定义：用例图描述了一组用例，参与者以及它们之间的关系，包括如下图
对概念进行解释
用例：
用例是对一个系统或一个应用的功能描述
参与者：
1.真实的人，即用户
2.其他系统
3.可以运行的进程，如时间

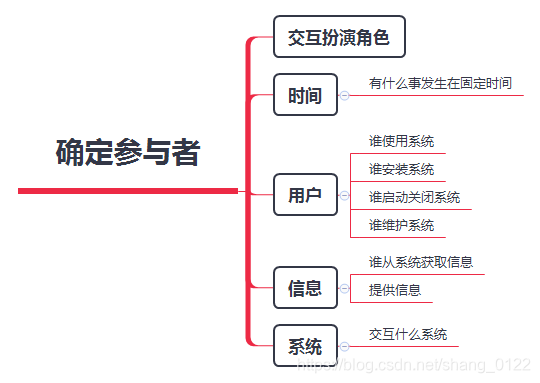

确定参与者
参与者用例间关系及用例与用例间的关系
关联
用实线箭头表示
参与者与用例间通常用关联描述
继承（泛化）
用实线空心箭头表示
如图所示，查询教师及查询学生继承了查询用户的行为
依赖（包含）
用虚线及include字符表示
如图所示：三个信息里都使用了查询信息即为包含依赖（包含）关系
扩展关系
用虚线及extend字符表示，箭头指向的是基础用例，另一头为扩展用例
如图所示：如果没有按时归还图书便有缴纳罚款的扩展用例
下面博客更新对系统的静态结构分析图
