QQ主页抽屉效果实现，有趣的弹簧动效

最近在测试机玩QQ的时候，留意到QQ主页上抽屉打开时，主页有一个类似弹簧的动效，觉得挺有意思，今天就来实现以下QQ主页的抽屉动效。

先来看看我看到的QQ主页抽屉动画是如何的：

抽屉打开的时候，可以看到主页是有两个动作：

1. 主界面收缩
2. 主界面四周圆角度数变大

接下来就一步步实现QQ抽屉打开时的效果。

我复现的最终效果：

复现第一步，整一个沉浸式状态栏，状态栏有个头像可以打开抽屉

新建个 Activity，命名为 DrawerActivity：

class DrawerActivity : AppCompatActivity() {companion object {private const val TAG = "DrawerActivity"}private lateinit var binding: ActivityDrawerBindingoverride fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)binding = ActivityDrawerBinding.inflate(layoutInflater)setContentView(binding.root)}
}

用 ViewBinding 绑定布局文件，接下来编辑 Activity 的布局文件：

<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"xmlns:app="http://schemas.android.com/apk/res-auto"android:id="@+id/drawerLayout"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#000000"tools:openDrawer="start"tools:context=".dawerlayout.DrawerActivity"><!-- Main Content --><androidx.appcompat.widget.LinearLayoutCompatandroid:id="@+id/mainContainer"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"><androidx.appcompat.widget.Toolbarandroid:id="@+id/toolbar"android:layout_width="match_parent"android:layout_height="56dp"app:subtitleTextColor="#FFFFFF"android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"app:title="个人中心"app:titleTextColor="#FFFFFF" /><RelativeLayoutandroid:id="@+id/contentContainer"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#FFFFFF"><androidx.appcompat.widget.AppCompatTextViewandroid:id="@+id/tvContent"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="主页内容"android:textSize="16sp"android:textColor="#000000"android:layout_centerInParent="true" /></RelativeLayout></androidx.appcompat.widget.LinearLayoutCompat><!-- Drawer --><com.google.android.material.navigation.NavigationViewandroid:id="@+id/navigationView"android:layout_width="match_parent"android:layout_height="match_parent"android:layout_gravity="start"android:background="#AFEEEF"app:headerLayout="@layout/navigationview_header"/></androidx.drawerlayout.widget.DrawerLayout>

布局文件就不过多说明了，就是简简单单，一个主页的壳子。

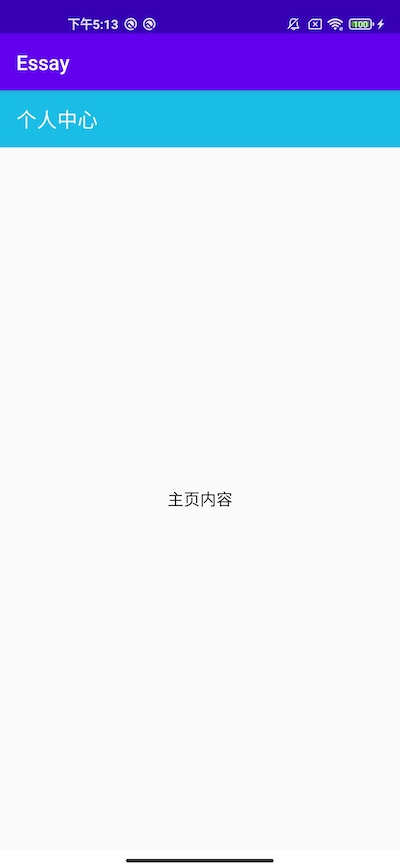

不过目前 Activity 自带的 ActionBar 还在，我们需要把它去掉

<activity android:name=".dawerlayout.DrawerActivity"android:theme="@style/Theme.AppCompat.Light.NoActionBar"/>

设置完这个属性，重启 Activity 会发现状态栏是灰色的，因此需要将状态栏的颜色改为透明，实现一个沉浸式状态栏的效果。向 Activity 中添加如下代码：

override fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)binding = ActivityDrawer2Binding.inflate(layoutInflater)setContentView(binding.root)setStatusBar()
}private fun setStatusBar() {// 利用状态栏工具类StatusBarUtil.fitStatusLayout(this, binding.toolbar, true)
}

这里利用了一个StatusBarUtil状态栏工具类来设置沉浸式状态栏，代码文件可以在这个地址获取。

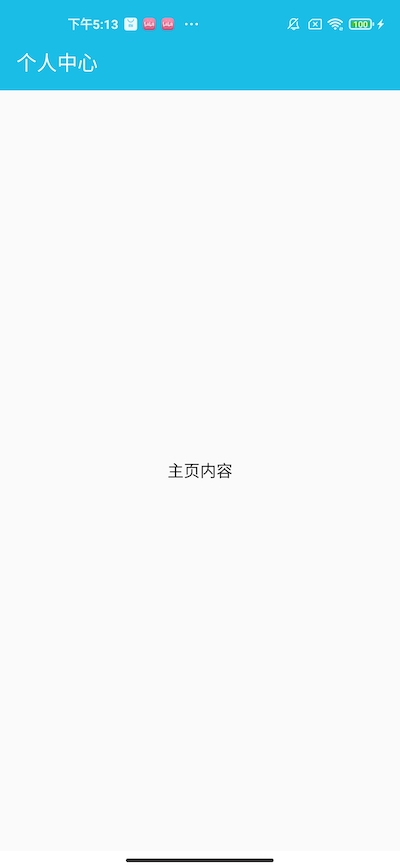

看下沉浸式状态栏设置后的效果：

下一步给标题栏左部整个头像，实现点击头像可以打开抽屉的效果：

向 Activity 中添加如下代码：

override fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)binding = ActivityDrawer2Binding.inflate(layoutInflater)setContentView(binding.root)setStatusBar()binding.toolbar.setNavigationIcon(R.drawable.icon_head)binding.toolbar.setNavigationOnClickListener {binding.drawerLayout.openDrawer(Gravity.LEFT, true)}
}

好的，抽屉打开了，但是可以看到，抽屉打开后，抽屉的右部离屏幕右边还有一小段间隙，我们希望抽屉打开后可以占满全屏。虽然我们在布局文件已经给 NavigationView设置了 match_parent 的宽度，但DrawerLayout默认会给抽屉留有 65dp 的间隙空间，我们可以给 NavigationView 设置 -65dp 的右边距，让抽屉打开时占满全屏：

<!-- Drawer -->
<com.google.android.material.navigation.NavigationView...android:layout_marginRight="-65dp"... />

这样抽屉打开时就可以占满全屏了。

复现第二步，实现抽屉打开时，主界面的缩放

这个动画效果，是在抽屉打开的过程中执行，因此我们需要监听抽屉打开的事件

DrawerLayout 提供了添加监听的 API：

/*** Adds the specified listener to the list of listeners that will be notified of drawer events.** @param listener Listener to notify when drawer events occur.* @see #removeDrawerListener(DrawerListener)*/
public void addDrawerListener(@NonNull DrawerListener listener) {if (listener == null) {return;}if (mListeners == null) {mListeners = new ArrayList<DrawerListener>();}mListeners.add(listener);
}

addDrawerListener() 接受一个 DrawerListener 对象，这个 Listener 是一个接口，其内部定义了 4 个方法。

这里我们需要监听抽屉滑动时的事件，所以需要构建一个 DrawerListener，实现其 onDrawerSlide() 方法

在 Activity 中定义一个方法，名叫 setDrawerLayout。

在抽屉滑动时，让主界面整个布局缩小，可以在包含主界面的 ViewGoup 上添加一定外边距，并设置根布局的背景颜色为黑色即可。

private fun setDrawerLayout() {// 根据屏幕宽高比例，向主界面添加外边距val factor = getScreenWidth(this) * 1f / getScreenHeight(this)val topMargin = 36.dp2px(this)val leftMargin = (topMargin + 6 ) * factorbinding.drawerLayout.addDrawerListener(object : DrawerLayout.SimpleDrawerListener() {override fun onDrawerSlide(drawerView: View, slideOffset: Float) {JLog.d(TAG, "offset = $slideOffset")// 滑动过程中，根据 offset 的值，更新上下左右的 margin 值val layoutParams = binding.mainContainer.layoutParams as? DrawerLayout.LayoutParamslayoutParams?.let {it.topMargin = (topMargin * slideOffset).roundToInt()it.bottomMargin = (topMargin * slideOffset).roundToInt()it.leftMargin = (leftMargin * slideOffset).roundToInt()it.rightMargin = (leftMargin * slideOffset).roundToInt()}binding.mainContainer.layoutParams = layoutParams}})
}

getScreenWidth()，getScreenHeight()，和 Int.dp2px() 方法，是直接调用工具类的方法，工具类文件可以从这里 WidgetExtension.kt 获得。

接着设置主界面根布局背景色为黑色。

<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"xmlns:app="http://schemas.android.com/apk/res-auto"android:id="@+id/drawerLayout"android:layout_width="match_parent"android:layout_height="match_parent"android:background="#000000"tools:openDrawer="start"tools:context=".dawerlayout.DrawerActivity">...
</androidx.drawerlayout.widget.DrawerLayout>

看看效果：

可以看到，主界面随着抽屉滑动收缩的动效已经做好了。

复现第三步，实现主界面四周圆角度数随着滑动过程变化

这一步其实也简单，就是要给主界面布局的四周设置一个圆角。

我们经常通过定义一个 drawable 文件，给 shape 设置 corners 属性，来给控件定义圆角：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"android:shape="rectangle"><corners android:radius="10dp" /><solid android:color="#AFEEEA" /></shape>

但这种方法只能给布局文件设置一个静态的圆角，圆角度数在界面显示的时候定死了。而我们希望主界面四周圆角在抽屉滑动的时候，动态更新，因此不能通过布局文件的方式。

那么如何给控件添加一个动态的圆角呢？答案是使用 GradientDrawable

GradientDrawable 支持设置颜色的渐变，边框，圆角等属性，用起来与在布局文件上定义一个 shape drawable 是类似的。与之不同的是，我们可以通过 代码，将 gradient drawable 动态地设置到布局当中。

/**方法接受一个float数组，接受4对圆角数据，也即8个圆角数值圆角定义顺序为：左上X方向的圆角，左上Y方向的圆角，右上X方向的圆角，右上Y方向的圆角，右下X方向的圆角，右下Y方向的圆角，左下X方向的圆角，左下Y方向的圆角，
*/
public void setCornerRadii(@Nullable float[] radii) {mGradientState.setCornerRadii(radii);mPathIsDirty = true;invalidateSelf();
}

接下来补充 setDrawerLayout() 方法：

private fun setDrawerLayout() {val factor = getScreenWidth(this) * 1f / getScreenHeight(this)val topMargin = 36.dp2px(this)val leftMargin = (topMargin + 6 ) * factor// 定义四周圆角度数val radius = 20.dp2px(this)val toolbarDrawable = GradientDrawable()toolbarDrawable.shape = GradientDrawable.RECTANGLEtoolbarDrawable.setColor(Color.parseColor("#1ABDE6"))binding.toolbar.background = toolbarDrawableval contentDrawable = GradientDrawable()contentDrawable.shape = GradientDrawable.RECTANGLEcontentDrawable.setColor(Color.WHITE)binding.contentContainer.background = contentDrawablebinding.drawerLayout.addDrawerListener(object : DrawerLayout.SimpleDrawerListener() {override fun onDrawerSlide(drawerView: View, slideOffset: Float) {JLog.d(TAG, "offset = $slideOffset")// 设置主界面 toolbar 的左上和右上部分圆角val windowRadius = radius * slideOffsetval tDb = binding.toolbar.background as? GradientDrawableif (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.N) {// 根据其 API 定义，只设置前4个数值tDb?.cornerRadii = floatArrayOf(windowRadius, windowRadius, windowRadius, windowRadius, 0f, 0f, 0f, 0f)binding.toolbar.background = tDb}val cDb = binding.contentContainer.background as? GradientDrawableif (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.N) {// // 根据其 API 定义，只设置后4个数值cDb?.cornerRadii = floatArrayOf(0f, 0f, 0f, 0f, windowRadius, windowRadius, windowRadius, windowRadius)binding.contentContainer.background = cDb}// 设置主界面主页内容 的左下和右下部分圆角val layoutParams = binding.mainContainer.layoutParams as? CustomDrawerLayout.LayoutParamslayoutParams?.let {it.topMargin = (topMargin * slideOffset).roundToInt()it.bottomMargin = (topMargin * slideOffset).roundToInt()it.leftMargin = (leftMargin * slideOffset).roundToInt()it.rightMargin = (leftMargin * slideOffset).roundToInt()}binding.mainContainer.layoutParams = layoutParams}})
}

一顿操作后，一个 QQ 版的抽屉动效就实现好了：

进一步优化

1. 延长抽屉动效执行时长，让抽屉动效执行更流畅。

基本上已经实现好了，不过可以发现，当我们点击标题栏的头像，打开抽屉时，抽屉会大约在0.5s内打开，这时候主界面的缩放和圆角动效就变得不明显了，用户难以捕捉到，而且因为抽屉滑动迅速，主界面收缩时可能还会出现卡顿、掉帧的情况。

通过对比 QQ 的抽屉动效发现，QQ 抽屉的打开和关闭时间是固定的，而且会比默认的抽屉打开和关闭所用的时间要久。也即 QQ 抽屉打开和关闭也做了降速处理，来提高用户的交互体验。

所以，我们实现的抽屉动效也需要做一定的降速，来提升用户体验。但是 DrawerLayout 并没有对外开放设置抽屉打开和关闭时长的 API，如何才能自定义一个抽屉动效执行时长呢？

我通过点进 DrawerLayout.openDrawer() 方法发现，其抽屉动效执行时长是根据 ViewDragHelper 类 中的 computeSettleDuration() 方法计算的。抽屉关闭和打开时，都会经过这个方法去计算抽屉动效的执行时长。

但很可惜，这个方法被定义成了类的私有方法，而且 ViewDragHelper 与 DrawerLayout 的耦合度太高，没有办法通过继承 ViewDragHelper 类，重写computeSettleDuration()方法的方式去自定义时长。

我这里介绍一个土方法，那就是直接将 DrawerLayout 和 ViewDragHelper 拷贝一份到自己的项目，然后重新定义 ViewDragHelper的 computeSettleDuration()方法，再将项目中使用的系统 DrawerLayout 替换成项目中定义的，就可以自定义抽屉的滑动时长了。

这是一个很土的方法，我目前也没有发现一个更好的方法了，所以这里凑活用下。

修改项目中 ViewDragHelper 的 computeSettleDuration() 方法：

private int computeSettleDuration(View child, int dx, int dy, int xvel, int yvel) {return 680;
}

直接返回一个固定的时长，经测试，在我的项目中，680ms 是一个合适的时长，在这个时长下，我的抽屉动效执行非常流畅。大家可以根据自己项目主界面的布局情况，选择一个合理的时长。

2. 在抽屉打开时，若用户侧滑返回，或按键返回，应先关闭抽屉

在抽屉完全打开时，若用户按下返回键，系统默认会直接退出该 Activity，这种交互体验不太好，更多情况下，用户是希望在按下返回键时，关闭抽屉，所以需要在抽屉完全打开时屏蔽掉一次用户的返回键按下事件：

override fun onKeyDown(keyCode: Int, event: KeyEvent?): Boolean {if (keyCode == KeyEvent.KEYCODE_BACK && event?.repeatCount == 0) {// 抽屉如果是打开状态，先关闭抽屉if (binding.drawerLayout.isDrawerOpen(binding.navigationView)) {binding.drawerLayout.closeDrawer(Gravity.LEFT)return false}}return super.onKeyDown(keyCode, event)
}

好了，以上就是实现 QQ 版抽屉动效的全部内容，源码地址在这，需要的同学可以自取，希望对你有所帮助。
