《UVM实战》,一个简单实例的源代码理解

2024-06-16 08:58

本文主要是介绍《UVM实战》,一个简单实例的源代码理解,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

  • uvm树形结构图
  • uvm验证平台
  • uvm启动过程
  • 源代码理解top_tbv

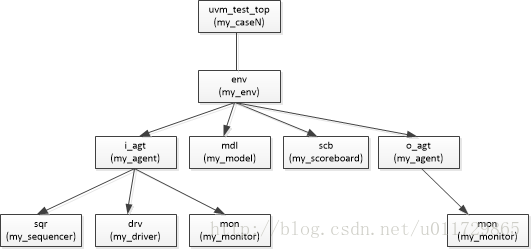

uvm树形结构图

这里写图片描述

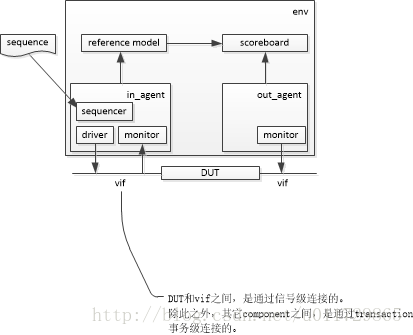

uvm验证平台

这里写图片描述

uvm启动过程

这里写图片描述

源代码理解:top_tb.v

`timescale 1ns/1ps/** 1. uvm package. include all uvm classes and macros.* 2. uvm systemverilog 固定写法。*/
`include "uvm_macros.svh"
import uvm_pkg::*;/** 1. driver,transaction转为信号,然后驱动DUT;*/
`include "my_driver.sv"
/** 1. interface* 2. 与module同级* 3. 在class里,不能直接实例化,需要virtual interface。* 4. dut相连的components,都是信号级连接;除此之外,UVM其它components都是transaction事务级连接。*/
`include "my_if.sv"
/** 1. dut相连的components,都是信号级连接;除此之外,UVM其它components都是transaction事务级连接。* 2. transaction继承自uvm_sequence_item* 3. transaction/driver/sequence/sequencer ?*    - transaction,事务。一般对应的是完成一个请求。transaction相对简单的driver来说,实现了信号的随机和约束。*    - driver,transaction转为信号,然后驱动DUT;(只负责驱动transaction,不负责产生transaction)*    - sequence,负责transaction的调用;(sequence不属于验证平台的任何一部分,但是它负责把transaction送给driver)*    - sequencer,控制sequence的启动,控制sequence与其它component的通信。(sequencer负责产生transaction)*/
`include "my_transaction.sv"
/** 1. env是作为一个容器引入的。目的是把UVM所有component形成特有的UVM树形结构。* 2. UVM树形结构的意义,是把UVM验证环境通过层次结构的形式连接在一起。*/
`include "my_env.sv"
/** 1. 收集DUT信号,转换为transaction级别,交给reference model或者scoreboard处理。* 2. 分为i_monitor和o_monitor;区别是检测DUT的输入、输出。*/
`include "my_monitor.sv"
/** 1. 一般来说,一个agent对应一种协议。* 2. agent是把driver和monitor封装在一起,因为driver和monitor的主体代码近乎相同。* 3. 另外,因为sequencer与driver的关系非常密切,所以sequencer也在agent里。*/
`include "my_agent.sv"
/** 1. reference model,参考模型,黄金模型。根据DUT功能,验证者提供的一个专用于仿真的模型。* 2. 一般验证来说,这个model不存在。比如一般验证过程,都是提供driver,通过o_monitor确认验证结果是否符合预期。* 3. 不过,很多专业验证,都带有BFM或者VIP(验证IP),集成了reference model;可以很方便的确认验证结果。* 4. 对于我来说,简单的验证,足够了。很少有IP提供了reference model。*/
`include "my_model.sv"
/** 1. 计分板,比较o_monitor和reference_model的数据,给出最终的比较结果。*/
`include "my_scoreboard.sv"/** 1. sequencer,控制sequence的启动,控制sequence与其它component的通信。*/
`include "my_sequencer.sv"
/** 1. UVM树形结构,增加最顶层的case层;* 2. 作用一:设置验证平台的超时退出时间;* 3. 作用二:通过config_db设置验证平台中某些参数的值;* 4. base_test在每个公司,做的事情各不相同。* 5. 还没理解透彻。。。。。。。。TODO*/
`include "base_test.sv"
/** 1. 不同测试用例,sequence都是不一样的;所以* 2. run_test不加参数,利用仿真工具命令参数UVM_TEST_NAME可以不必重新编译验证环境,而仿真不同的case。(这类似于verilog的$test$plusargs和$value$plusargs)*/
`include "my_case0.sv"
`include "my_case1.sv"module top_tb;reg clk;reg rst_n;reg [7:0] rxd;reg       rx_dv;wire [7:0] txd;wire       tx_en;my_if input_if(clk, rst_n);my_if output_if(clk, rst_n);dut my_dut(.clk(clk),.rst_n(rst_n),.rxd(input_if.data),.rx_dv(input_if.valid),.txd(output_if.data),.tx_en(output_if.valid));initial beginclk = 0;forever begin#100 clk = ~clk;endendinitial beginrst_n = 1'b0;#1000;rst_n = 1'b1;end/*1. DUT内部是基于时刻的仿真,所以能够probe波形;UVM的验证代码,大多类似与软件,与时间无关,所以不能probe波形。2. UVM运行,是基于phase。启动是run_test;- 显式实例化(实例化的名字是固定的,为umv_test_top),及main_phase的调用。- 如果run_test不加参数,那么UVM会从仿真命令行参数UVM_TEST_NAME去获取,创建该实例,并运行main_phase。这样的好处是:不同case不需要重新编译仿真环境了。- 脱离top_tb层次结构的实例,建立了UVM树形结构。*/initial beginrun_test();endinitial beginuvm_config_db#(virtual my_if)::set(null, "uvm_test_top.env.i_agt.drv", "vif", input_if);uvm_config_db#(virtual my_if)::set(null, "uvm_test_top.env.i_agt.mon", "vif", input_if);uvm_config_db#(virtual my_if)::set(null, "uvm_test_top.env.o_agt.mon", "vif", output_if);endendmodule

这篇关于《UVM实战》,一个简单实例的源代码理解的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
