火焰材质

概述

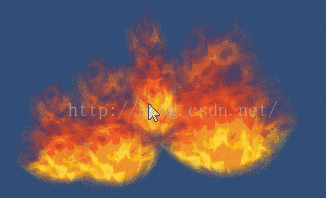

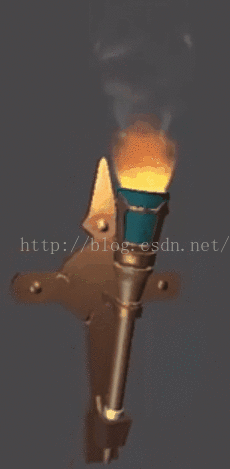

3D游戏中，火焰特效是一种3D游戏中的一种常见特效，通常是使用粒子播放器播放序列帧或者直接使用粒子模拟，在本文中将实现一个区别于这两种方法的火焰效果（如下图），这个火焰的效果来源于一个朋友推荐给我的文章，是一个老外的作品（演示效果和源代码），效果非常不错，还模拟了风的效果，美中不足的是这个shader只支持target 3.0以上，鉴于此我做一些修改，并做了一定的优化，右图就是本文实现的效果，使之能支持target 2.0。

原理

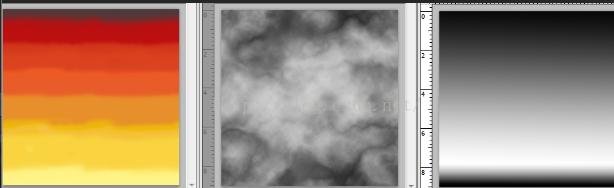

原作者火焰实现的效果主要使用了三张贴图（如下图），一张颜色梯度图，一张噪波图，以及一张alpha图;

其shader主要通过几个个步骤实现火焰效果：

将噪波贴图做了三次不同的uv位移动画采样，并将采样的颜色值叠加作为uv值，对颜色梯度图采样，实现火焰的流动效果以及火焰的絮状效果
同时在vert函数中使用tex2Dlod函数（此函数需要target3.0以上支持）采样到噪波图的颜色值，对模型的顶点进行扰动，实现火焰的膨胀震动效果
使用一个传入的向量结合模型的顶点色对模型顶点做偏移效果，实现火焰随风摆动的效果。
第一步采样的噪波图颜色值做为uv值对alpha图采样作为火焰的alpha值，，当然还需要乘以一个边缘光的值使火焰的边缘透明。

我实现的效果思路和这个基本一样，只是将第二步的顶点扰动效果，使用了unity内置的函数对模型顶点做的扰动，以保证对target 3.0以下版本的支持。

shader实现

在开始实现火焰效果时首先需要建一个火焰的模型，如下图所示，其中刷了顶点色，需要使用到顶点色的红色通道和alpha透明通道。

为了便于调整火焰的颜色以及形态，需要开放了一些参数：

_WindFreqScale：控制模型波动的频率；
_WindPower ：xyz分量控制风的方向，w分量控制风的强度；
_FlameColor : xyz分量控制火焰的颜色比重以及大小火焰扰动的效果，w分量控制火焰流动的速度。

下面就从Vert函数讲起，首先是处理噪波贴图的uv，在这里分了三层，每层的uv比例缩放大小和移动速度都不一样，以丰富火焰效果的层次，并且在这里使用了_FlameColor的w分量控制uv流动的速度，代码如下：

		VerttoFrag o;o.uvCoord = v.uvCoord;half3 scrollSpeedY = ((-0.41 * _Time.y),(-0.96 * _Time.y),(-2.36 * _Time.y))*_FlameColor.w;half scrollSpeedX =  _Time.z*_FlameColor.w;// half3 scales = (1, 2, 3);o.transUV1 = v.uvCoord.xy * 1 ;o.transUV1.y = o.transUV1.y + scrollSpeedY.x ;o.transUV1.x = o.transUV1.x + scrollSpeedX ;o.transUV2 = v.uvCoord.xy * 2 ;o.transUV2.y = o.transUV2.y + scrollSpeedY.y ;o.transUV2.x = o.transUV2.x + (-0.8 * scrollSpeedX) ;o.transUV3 = v.uvCoord.xy * 3 ;o.transUV3.y = o.transUV3.y + scrollSpeedY.z ;o.transUV3.x = o.transUV3.x + (0.37 * scrollSpeedX) ;

然后处理火焰模型的顶点律动效果以及随风摆动的效果，原作者是通过对噪波图的颜色采样获得随机律动的效果，在这里我使用了unity的内置函数SmoothTriangleWave( ) ，这个函数的函数原型在TerrainEngine.cginc里实现（源代码如下）:

float4 SmoothCurve( float4 x ) {     return x * x *( 3.0 - 2.0 * x );
}
float4 TriangleWave( float4 x ) {     return abs( frac( x + 0.5 ) * 2.0 - 1.0 );
}
float4 SmoothTriangleWave( float4 x ) {     return SmoothCurve( TriangleWave( x ) );
}

该函数可以生成循环波动效果，通过控制输入的参数，以及对输出值的修改，可以模拟出比较自然的随机波动效果，用于Unity Terrain系统植物随风摆动的效果,效率据说要比正弦或者余弦函数要高（未求证），在这里我把它直接用于模拟火焰律动的效果，代码如下：

//将风的方向向量转换到世界坐标空间，并使用顶点色的红色通道控制_WindPower.xyz =normalize( mul((float3x3)_World2Object,_WindPower.xyz));_WindPower.w *=v.vertColor.r;
//控制风的律动频率float windTime = _Time.y * _WindFreqScale;float4 vWaves = (frac( windTime.xxxx * float4(1.975, 0.793, 0.375, 0.193) ) * 2.0 - 1.0);vWaves = SmoothTriangleWave( vWaves );float2 vWavesSum = vWaves.xz + vWaves.yw;
//bellyGradient控制火焰膨胀的梭状形体fixed bellyGradient = pow(v.uvCoord.y * (1-v.uvCoord.y),1.7);
//使火焰模型的顶点有规律的震动，和随风摆动v.vertex.xyz += normalize(v.inNormal.xyz) * bellyGradient * vWavesSum.xyx;v.vertex.xyz += _WindPower.xyz * _WindPower.w *  (vWavesSum.y+0.5)*(bellyGradient+0.2);o.outPos = mul(UNITY_MATRIX_MVP,v.vertex);
//displayV用于传入frag函数，控制火焰随形体膨胀而忽明忽暗的效果o.displaceV = vWavesSum.y*vWavesSum.x;

vert函数最后一段代码，是用来控制模型的边缘透明的，和边缘光材质方法是一样的，只不过在这里是用来控制透明度，并且这里还使用顶点色的alpha通道控制模型的透明，代码如下：

		half4 worldPos = mul(_Object2World , v.vertex );		fixed3 viewDir = normalize(_WorldSpaceCameraPos.xyz - worldPos.xyz);fixed3 normalDir = normalize(mul(_Object2World ,fixed4(v.inNormal.xyz,0) ).xyz);o.edgeAlpha = pow(abs(dot(normalDir,viewDir)*1.7),2) * v.vertColor.a;

frag函数承接从vert函数传过来的参数，先对噪波图采样，得到的颜色值转化成颜色梯度图的uv值，求出火焰的颜色以及透明质，主要代码如下:

		fixed2 noiseColor1 = tex2D(_NoiseTex,i.transUV1.xy).xy;fixed2 noiseColor2 = tex2D(_NoiseTex,i.transUV2.xy).xy;fixed2 noiseColor3 = tex2D(_NoiseTex,i.transUV3.xy).xy;noiseColor1.y *= _FlameColor.x;noiseColor2.y *= _FlameColor.y;noiseColor3.y *= _FlameColor.z;half2 noiseCoords = noiseColor1 + noiseColor2 + noiseColor3;noiseCoords += i.uvCoord.xy;fixed4 baseColor = tex2D(_ColorTex,clamp(noiseCoords,0.05,0.97));fixed4 texColor = baseColor + baseColor * (i.displaceV - 0.2) * 0.2;fixed Alpha1 = tex2D(_AlphaTex,i.uvCoord.xy).r;fixed Alpha2 = tex2D(_AlphaTex,clamp(noiseCoords,0.05,0.98)).r;texColor.a = Alpha1 * Alpha2 * i.edgeAlpha ;  return texColor;

总结

这个火焰效果总体来说还可以，但是不大适合顶视的效果，容易穿帮，这个是由模型的形状决定的；相对于原作者的代码，做了不少的优化，在差不多效果的情况下，本文的火焰效果可以支持target 2.0，当然还有进一步的优化空间，比如可以把颜色梯度图的尺寸从256*256改成2*256，并设置成真彩色，这么可以减少很多的贴图大小，同样对alpha图也可以做相对应的处理，另外一种方式是可以把alpha图放到噪波图其中的一个通道，可以节省一张贴图的使用，当然与此相对应的就得修改shader的代码了。
