一、总括

Shuffle是进行重新分区的过程，即上游RDD与下游RDD是宽依赖的关系。以下操作可能会引起Shuffle
（1）重新调整分区操作：repartiton，coalesce
（2）*ByKey：groupByKey，reduceByKey
（3）关联操作：join

二、shuffle Manager改进

1-》Spark在1.1以前的版本一直是采用Hash Shuffle的实现的方式
2-》1.1版本时参考Hadoop MapReduce的实现开始引入Sort Shuffle
3-》在1.5版本时开始Tungsten钨丝计划，引入UnSafe Shuffle优化内存及CPU的使用
4-》在1.6中将Tungsten统一到Sort Shuffle中，实现自我感知选择最佳Shuffle方式
http://spark.apache.org/docs/1.6.0/configuration.html

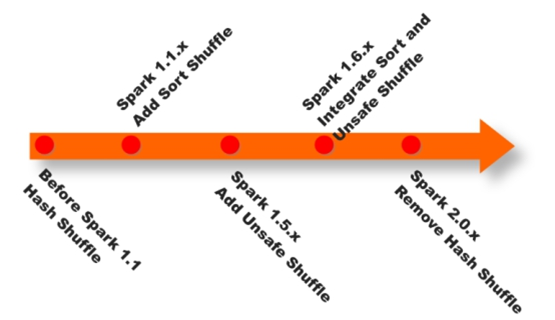

5-》到最近的2.0版本，Hash Shuffle已被删除，所有Shuffle方式全部统一到Sort Shuffle一个实现中。下图是spark shuffle实现的一个版本演进。

三、Shuffle Manager具体分类

1.Spark Shuffle Manager：sort（2.0之后默认）

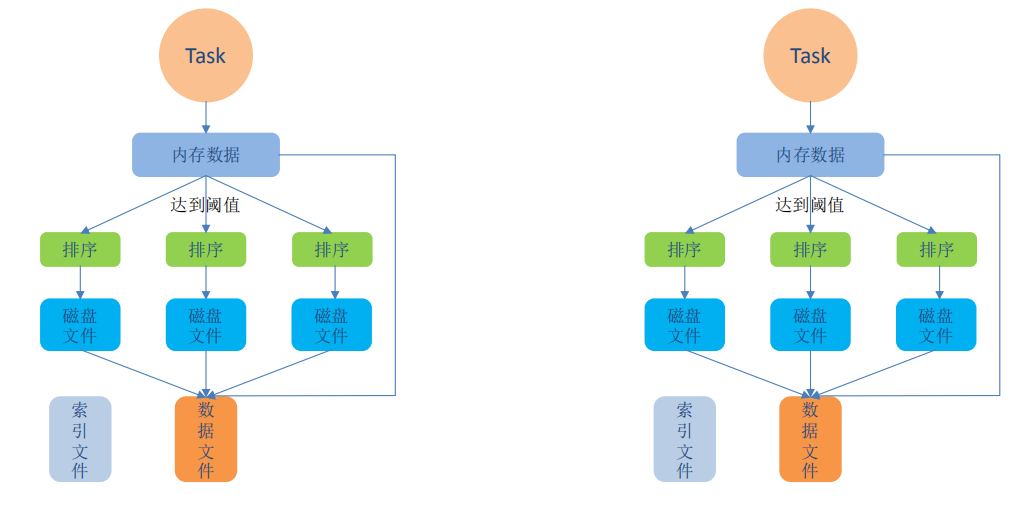

（1）默认执行过程

-》在该模式下，数据会先写入一个数据结构，reduceByKey 写入 Map，一边通过 Map 局部聚合，一遍写入内存。Join 算子写入 ArrayList 直接写入内存中。然后需要判断是否达到阈值，如果达到就会将内存数据结构的数据写入到磁盘，清空内存数据结构。

-》在溢写磁盘前：先根据 key 进行排序，排序过后的数据，会分批写入到磁盘文件中。默认批次为 10000 条，数据会以每批一万条写入到磁盘文件。

-》在溢写磁盘过程中：写入磁盘文件通过缓冲区溢写的方式，每次溢写都会产生一个磁盘文件，也就是说一个 Task 过程会产生多个临时文件。

-》最后：在每个 Task 中，将所有的临时文件合并，这就是 merge 过程。此过程将所有临时文件读取出来，一次写入到最终文件。意味着一个 Task 的所有数据都在这一个文件中。同时单独写一份索引文件，标识下游各个Task的数据在文件中的索引，start offset和end offset。

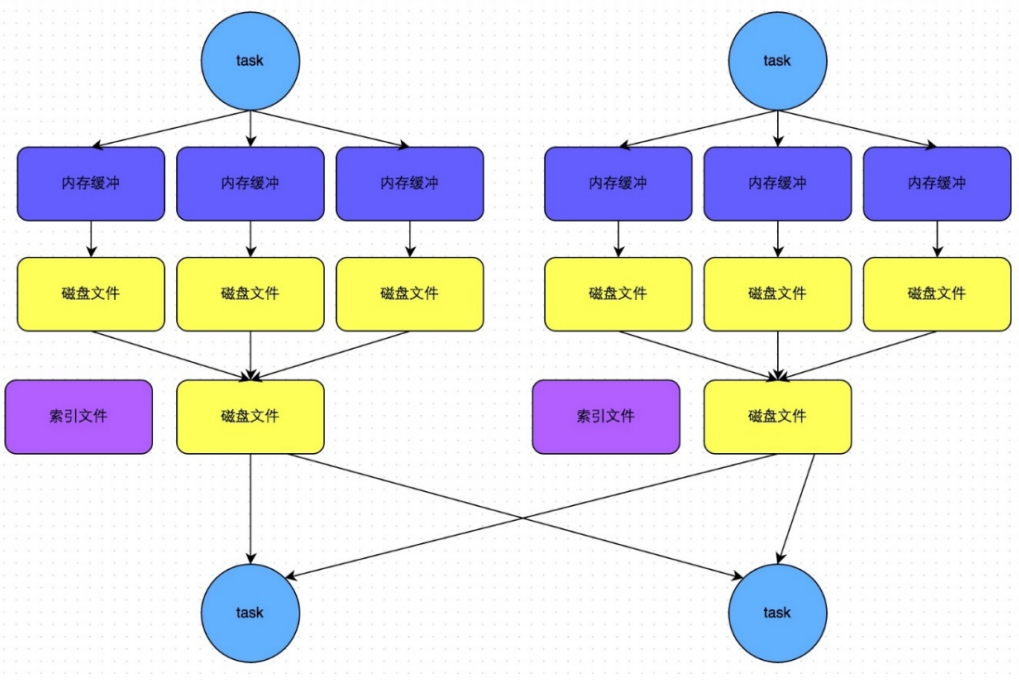

（2）bypass SortShuffle

bypass SortShuffle机制触发条件：当task的数量小于200的时候，会自动启动by_pass模式(没有数据排序的操作，就是分区完之后直接写入磁盘)。配置参数：spark.shuffle.sort.bypassMergeThreshold:200（默认是200），执行by_pass过程

此时 task 会为每个 reduce 端的 task 都创建一个临时磁盘文件，并将数据按 key 进行hash 然后根据 key 的 hash 值，将 key 写入对应的磁盘文件之中。当然，写入磁盘文件时也是先写入内存缓冲，缓冲写满之后再溢写到磁盘文件的。最后，同样会将所有临时磁盘文件都合并成一个磁盘文件，并创建一个单独的索引文件。

和hashsort对比：

该过程的磁盘写机制其实跟未经优化的 HashShuffleManager 是一模一样的，因为都要创建数量惊人的磁盘文件，只是在最后会做一个磁盘文件的合并而已。因此少量的最终磁盘文件，也让该机制相对未经优化的 HashShuffleManager 来说，shuffle read 的性能会更好。
而该机制与普通 SortShuffleManager 运行机制的不同在于：不会进行排序。也就是说，启用该机制的最大好处在于，shuffle write 过程中，不需要进行数据的排序操作，也就节省掉了这部分的性能开销。

2.Spark Shuffle Manager：hash

这里我们先明确一个假设前提：每个 Executor 只有 1 个 CPU core，也就是说，无论这个 Executor 上分配多少个 task 线程，同一时间都只能执行一个 task 线程。如果Executor有2个以上Cores，则类似，有部分补充，可以参考：https://www.jianshu.com/p/ef45ca960b5d。

（1）使用场景

当应用中的数据不需要进行排序的时候(比如reduceByKey，只要分组就好了，不需要排序)，可以直接考虑使用hash

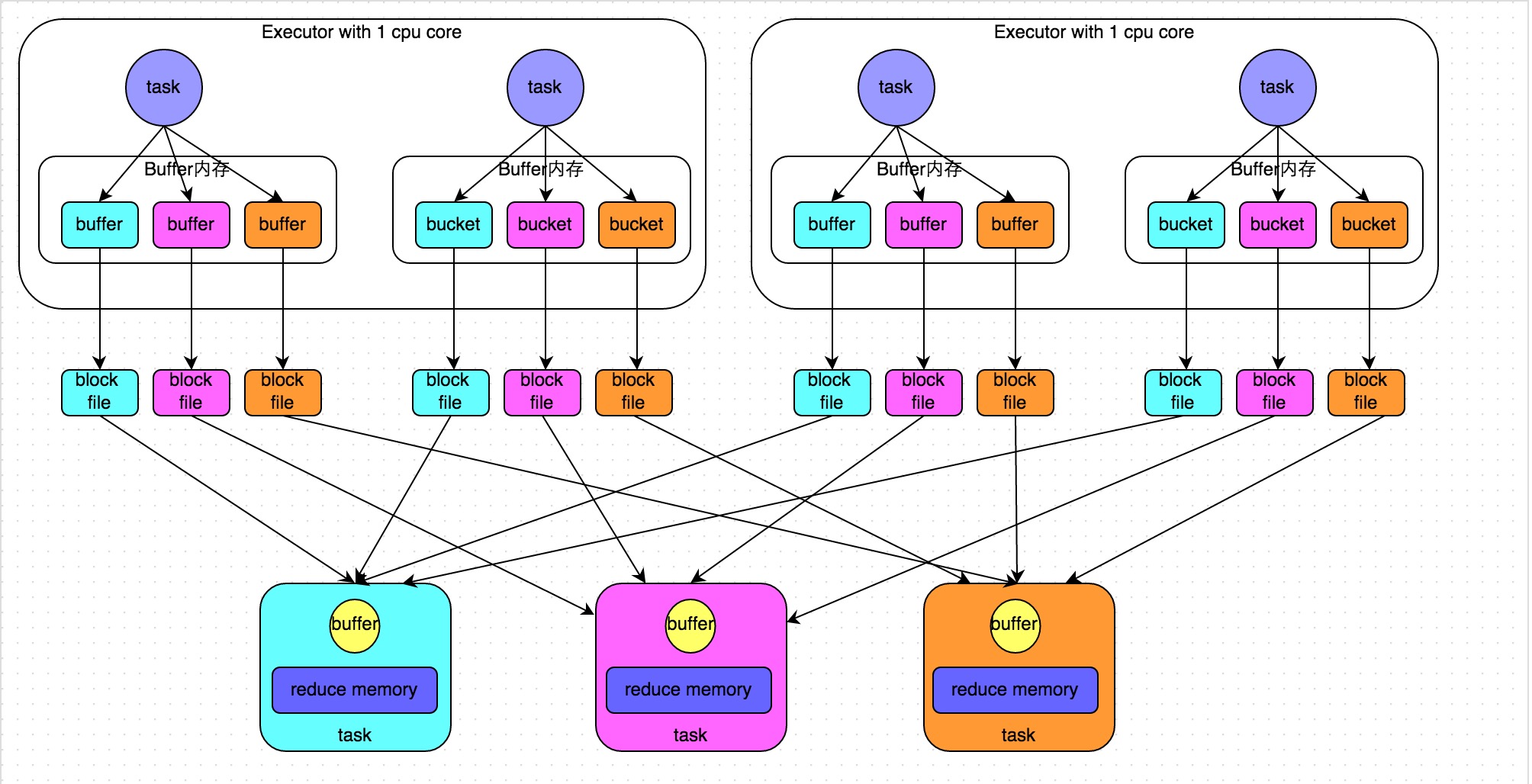

（2）原始的hash执行过程

有 3 个 Reducer，从 Task 开始那边各自把自己进行 Hash 计算(分区器：hash/numreduce 取模)，分类出 3 个不同的类别，每个 Task 都分成 3 种类别的数据，注意：因为每个executor只有一个core，所以executor中的两个task是先后执行的。想把不同的数据汇聚然后计算出最终的结果，所以 Reducer 会在每个 Task 中把属于自己类别的数据收集过来，汇聚成一个同类别的大集合，每 1 个 Task 输出 3 份本地文件，这里有 4 个Mapper Tasks，所以总共输出了 4 个 Tasks x 3 个分类文件 = 12 个本地小文件。

即：最初上游maptask1000，下游reducetask1000，shuffle过程有1000000个小文件。所以，面临的问题：一个task就会有多个缓存，然后会有多个文件写出，当task数据量大，linux文件系统崩溃

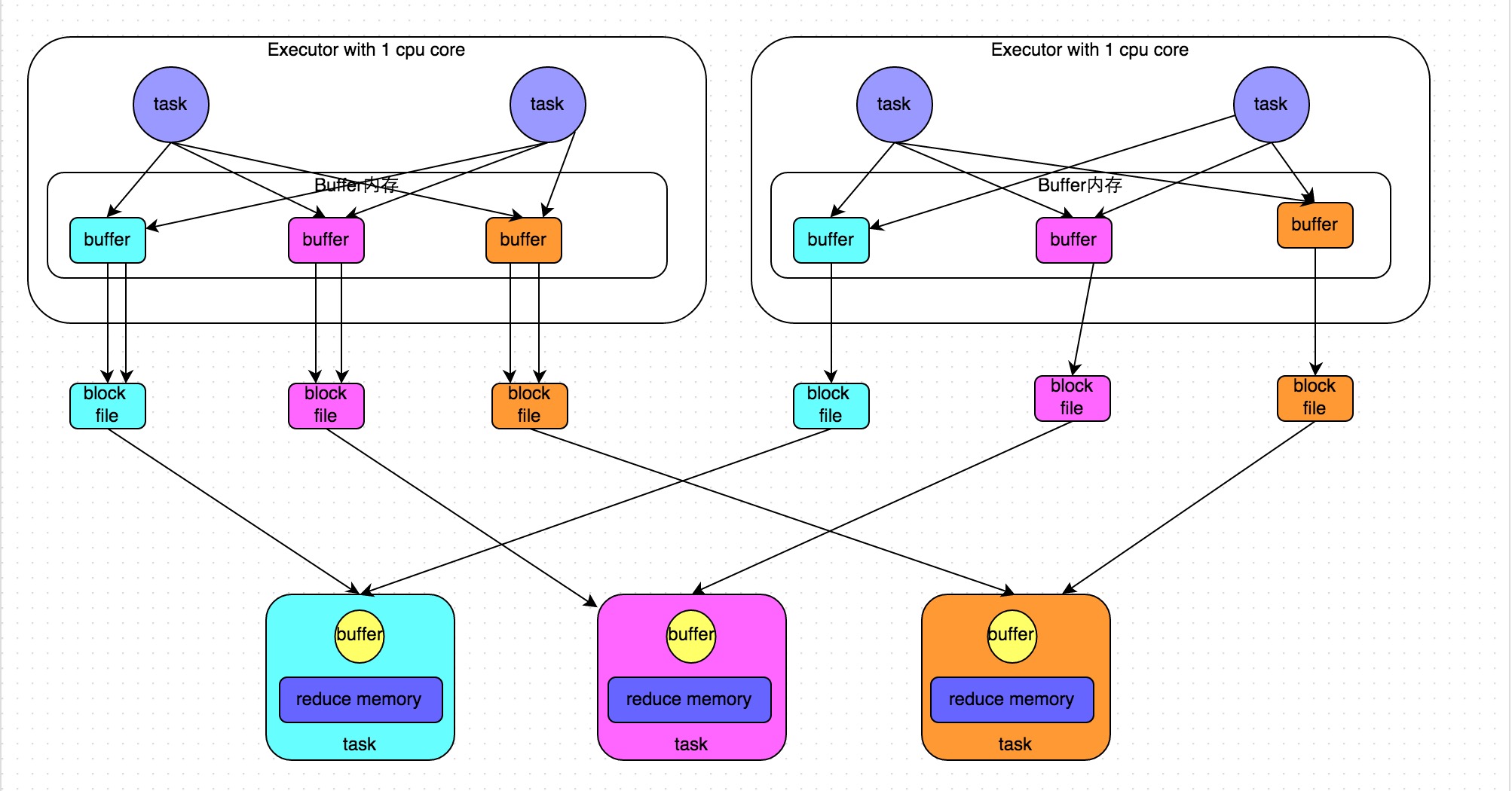

（3）优化的hash执行过程：

优化的 HashShuffle 过程就是启用合并机制，合并机制就是复用 buffer，开启合并机制的配置是 spark.shuffle.consolidateFiles。该参数默认值为 false，将其设置为 true 即可开启优化机制。通常来说，如果我们使用 HashShuffleManager，那么都建议开启这个选项。

这里还是有 4 个 Tasks，数据类别还是分成 3 种类型，因为 Hash 算法会根据你的 Key 进行分类，在同一个进程中，无论是有多少过 Task，都会把同样的 Key 放在同一个 Buffer里，然后把 Buffer 中的数据写入以 Core 数量为单位的本地文件中，(一个 Core 只有一种类型的 Key 的数据)，每 1 个 Task 所在的进程中，分别写入共同进程中的 3 份本地文件，这里有 4 个 Mapper Tasks，所以总共输出是 2 个 Cores x 3 个分类文件 = 6 个本地小文件。

同一个executor中多个task中的buffer先合并，然后再写出文件。

优化效果，即为原2个executor，每个2个map task，对应3个reduce task，则总共会有2（executor）*3（reduce task）=6个小文件，而不是2*3*3=18个。
当使用hash shuffle manager的时候(当分区数比较多的)，需要将参数：spark.shuffle.consolidateFiles设置为true，表示开启文件合并功能。见：http://spark.apache.org/docs/1.5.2/configuration.html，在1.6+以后已经没有这个参数，如下图
