类图中的依赖、关联、聚集、构成、泛化、实现关系

2024-05-16 16:18

本文主要是介绍类图中的依赖、关联、聚集、构成、泛化、实现关系,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

一、依赖(Dependency)

这里写图片描述

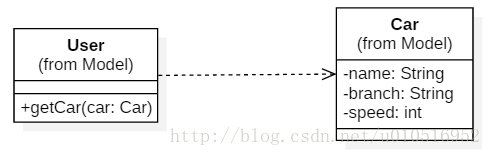

依赖:A类依赖B类,在B类发生变化时,A类也会随着B类发生变化;通常依赖的类是作为参数传入。
1. Car类是User类中的(某个方法的)局部变量;
2. Car类是User类方法当中的一个参数;
3. Car类向User类发送消息,从而影响B类发生变化;

二、关联(Association)

这里写图片描述

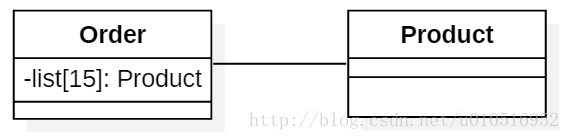

关联:表示订单与产品对象之间存在关系;关联关系还可以细化出聚集和构成。
1. 关联关系一般是作为类变量形式出现;
2. 关联分单向、双向关联,此处是订单关联产品的单向关联;
3. 聚集的对象一般是通过构造方法、set方法注入的。
4. 构成是直接在对象中实例化出来的。

三、聚集(Aggregation)

这里写图片描述

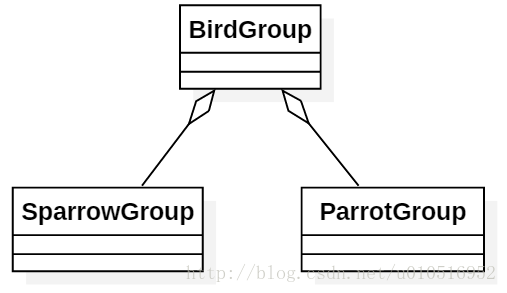

public class BirdGroup {private SparrowGroup sparrowGroup;private ParrotGroup parrotGroup;public BirdGroup(SparrowGroup sparrowGroup,ParrotGroup parrotGroup) {this.sparrowGroup = sparrowGroup;this.parrotGroup = parrotGroup;}
}
四、构成(Compostion)

这里写图片描述

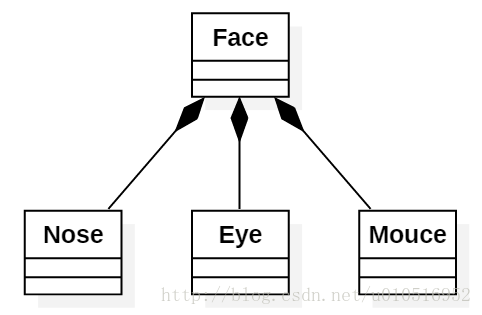

public class Face {//此处不给出Nose/Eye/Mouth类的定义private Nose nose;private Eye eye;private Mouth mouce;public Face() {nose = new Nose();eye = new Eye();mouth  = new Mouth();}
}
五、泛化(Generalization)

这里写图片描述

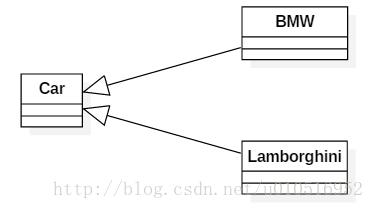

泛化:汽车可以演化出BMW、Lamborghini等系列的车(父类泛化出子类)。

六、实现(Realization)

这里写图片描述

实现:对于USB的标准,安卓或则苹果USB可以去定义自己的USB数据线。

七、总计

这6种关系的联系的紧密度排行为:

泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
