马尔可夫聚类算法(MCL)

2024-05-12 23:48
文章标签 算法 聚类 马尔可夫 mcl

本文主要是介绍马尔可夫聚类算法(MCL),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1.基础

1.1Random Walks

在图中,通过Random Walks处理,可以找到数据在哪里聚集,或者聚簇在哪。

图中的Random Walks是使用马尔可夫链计算求出。


1.2马尔可夫链(Markov Chain)

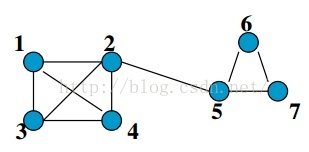

先看一个简单的例子:


第一步,结点1的Random Walker有33%的概率到达结点2、3和4,且有0%的概率到达结点5、6和7。
对于结点2,有25%的概率到达结点1、3、4和5,且有0%的概率到达6和7。
由此可以得到一个过渡矩阵(transition matrix)或者称为概率矩阵(probability matrix):

注意:矩阵的每一列之和是1。

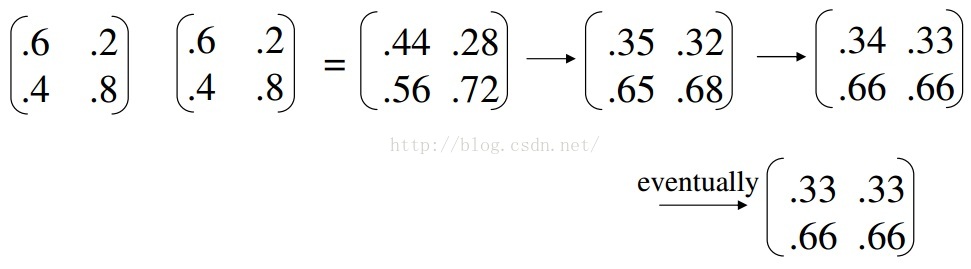

再看一个简单的例子:

然后,进行一下操作:


到此,Markov Chain的定义可以描述为:
Markov Chain指变量X1、X2、X3等的一个状态序列(在上述的例子中,是一个概率矩阵),它给出当前状态、历史状态和未来状态,并且状态之间彼此独立。
每一步的概率仅仅依赖于当前的概率。一个Random Walk是一个使用过渡概率矩阵的Markov Chain的例子。


1.3加权图

对于加权图而言,要转换成概率矩阵,需要进行列的标准化(即每个值除以所在列的所有值之和)。

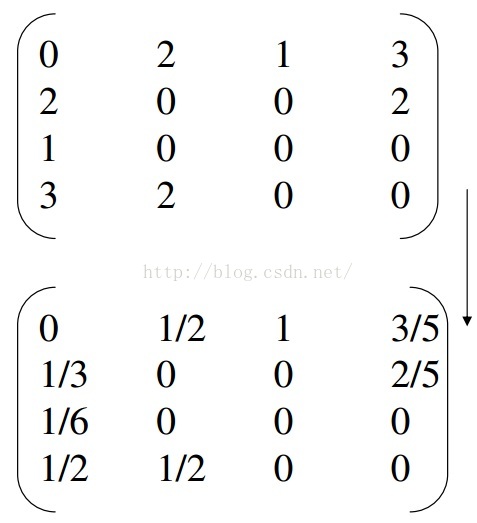

看一个简单的例子:

然后,进行列的标准化:


注意:它不是对称的。


2.MCL

2.1Expansion

但是,上面的例子有一个问题。就是对于奇数长度的简单,进行奇数次幂的扩大获得的值有很大的影响。同样,对于偶数也有影响。

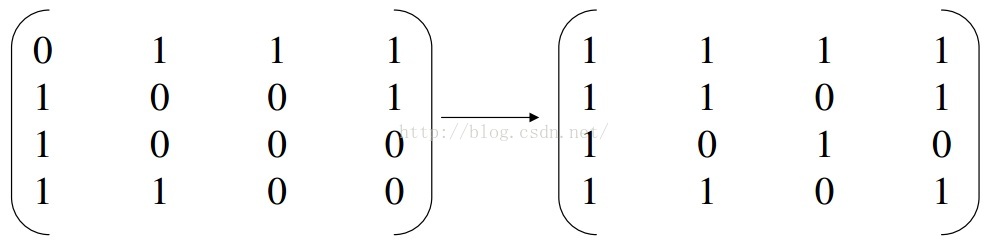

要解决这个问题,需要对每个节点添加一条自循环的边。通过添加一条长度为1的路径,在计算矩阵的奇数次幂时,这个问题就不在发生。

而对于Markov Chain求幂的运算就称为“Expansion”。


2.2Inflation

同样,先看例子:

上面的变换,即求Inflation的平方运算。由此可以看出,Inflation操作就是:求矩阵中每个元素的n次幂,然后求出的结果除以所在列的所有元素之和。

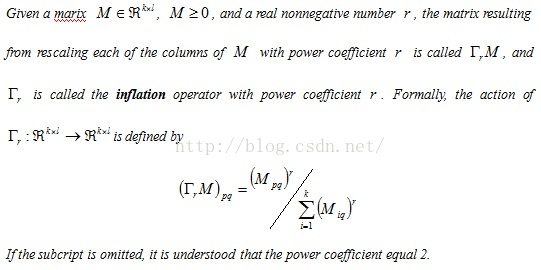

标准的定义是这样的:

Inflation操作的职责是增大或减小当前概率(增大当前大概率,减小当前小概率)。同时,Inflation的参数r影响聚簇的粒度。


2.3算法

在MCL中,下面两个处理过程交替的重复执行:
  • Expansion(计算Markov Chain过渡矩阵的幂)
  • Inflation
Expansion操作的职责是让流连接图的不同区域。
Inflation操作的职责是同时增大和减小当前概率。
算法实现步骤:
  1. 输入一个无向图,Expansion的幂e和Inflation的参数r,
  2. 创建邻接矩阵,
  3. 对每个结点添加自循环(可选的),
  4. 标准化矩阵(每个元素除以所在列的所有元素之和),
  5. 计算矩阵的第e次幂,
  6. 用参数r对求得的矩阵进行Inflation处理,
  7. 重复第5步和第6步,直到状态稳定不变(收敛),
  8. 把最终结果矩阵转换成聚簇。

2.4算法实现

在进行大数据处理的时候,我们可以根据上一次和下一次结果矩阵是否相等来停止运算,但更常见更易操作的方法是采用迭代次数来控制。(另外,由于Python Numpy的矩阵没有四舍五入或进1制,用all()方法比较就不太理想,所以代码采用迭代方式)。如下:
import numpy as npdef markovCluster(adjacencyMat, dimension, numIter, power = 2, inflation = 2):columnSum = np.sum(adjacencyMat, axis = 0)probabilityMat = adjacencyMat / columnSum#Expand by taking the e^th power of the matrix.def _expand(probabilityMat, power):expandMat = probabilityMatfor i in range(power - 1):expandMat = np.dot(expandMat, probabilityMat)return expandMatexpandMat = _expand(probabilityMat, power)#Inflate by taking inflation of the resulting #matrix with parameter inflation. def _inflate(expandMat, inflation):powerMat = expandMatfor i in range(inflation - 1):powerMat = powerMat * expandMatinflateColumnSum = np.sum(powerMat, axis = 0)inflateMat = powerMat / inflateColumnSumreturn inflateMatinflateMat = _inflate(expandMat, inflation)for i in range(numIter):expand = _expand(inflateMat, power)inflateMat = _inflate(expand, inflation)print(inflateMat)if __name__ == "__main__":dimension = 4numIter = 2adjacencyMat = np.array([[1, 1, 1, 1],[1, 1, 0, 1],[1, 0, 1, 0],[1, 1, 0, 1]])markovCluster(adjacencyMat, dimension, numIter)

2.5收敛矩阵转换为聚簇

为了找到聚簇,把所有的点分为两类:Attractor,聚集其他点;Vertex,被聚集的点。其中,Attractor所在的行必须至少有一个正值。每个Attractor聚集它所在行上有正值的点。然后,Attractor和被它聚集的点被分到一个聚簇。

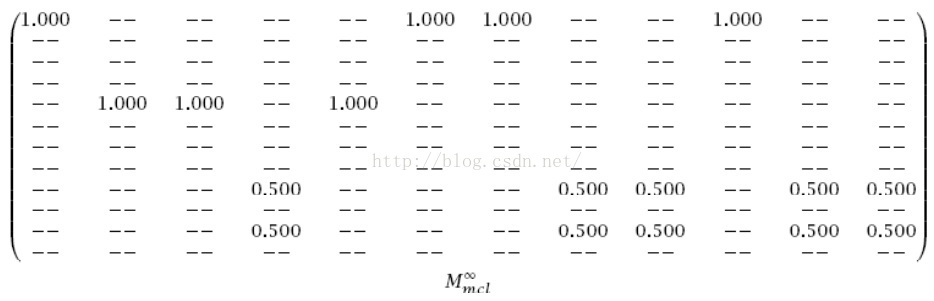

如上图,则分为{1,6,7,10},{2,3,5},{4,8,9,11,12}三个聚簇。
一般来说,看行的正值点。

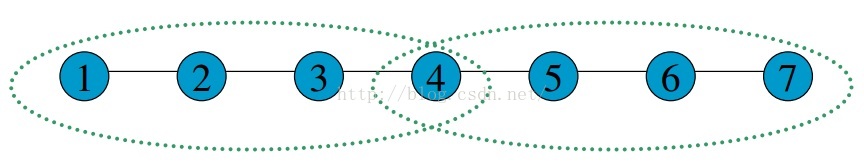

注意:重叠簇。所谓重叠簇,是指某个点被多个聚簇所共享。一般而言,重叠簇仅发生在特殊的对称图中:

  • 当且仅当某些点等概率的分配到多个聚簇;
  • 当且仅当簇与簇是同构的。

2.6Inflation参数

前面提到了Inflation参数会影响聚簇的粒度。下面有一组图进行说明,其中a是自循环的权值。

我把更详细的MLC英文原始文档放在:http://download.csdn.net/detail/u010376788/9328693,结合起来看效果会更好。



这篇关于马尔可夫聚类算法(MCL)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
