在D3D中, 顶点被存储在一个名为Vertex Buffer的数据结构中, 他是一段连续的内存, 顶点被一个挨一个的存储在这个buffer中. 但问题是这个Vertex Buffer只存储了顶点, 并没有指明这些顶点要如何组成几何原型. 所以在D3D中, 我们指明 Primitive Topology 来告诉D3D如何”看待”这一串顶点数据.

在渲染管线一文中我们知道这部分处理是在INPUT ASSEMBLER阶段进行的, DirectX的API名称定义的非常规范, 我们用来设置原型拓扑的方法便是以”IA”开头的 IASetPrimitiveTopology .

void ID3D11DeviceContext::IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY Topology);

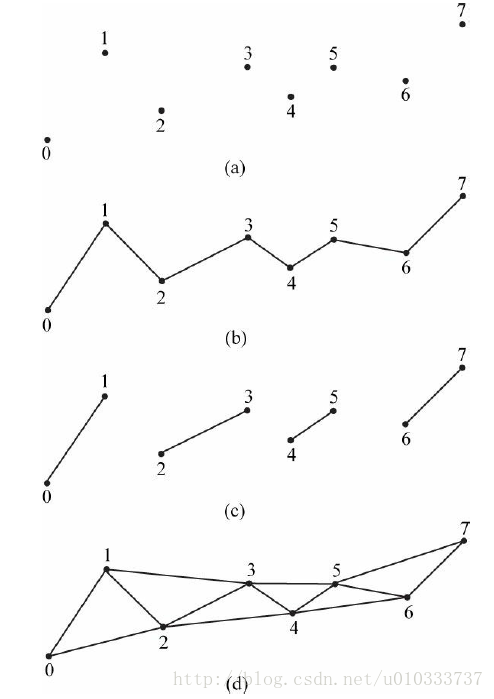

D3D提供了一个枚举 D3D11_PRIMITIVE_TOPOLOGY 用来表示拓扑方式(MSDN文档). 所有后来的draw call都将遵循这种格式, 直到再次调用IASetPrimitiveTopology改变拓扑方式.

typedef enum D3D11_PRIMITIVE_TOPOLOGY
{D3D11_PRIMITIVE_TOPOLOGY_UNDEFINED = 0,D3D11_PRIMITIVE_TOPOLOGY_POINTLIST = 1,D3D11_PRIMITIVE_TOPOLOGY_LINELIST = 2,D3D11_PRIMITIVE_TOPOLOGY_LINESTRIP = 3,D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST = 4,D3D11_PRIMITIVE_TOPOLOGY_TRIANGLESTRIP = 5,D3D11_PRIMITIVE_TOPOLOGY_LINELIST_ADJ = 10,D3D11_PRIMITIVE_TOPOLOGY_LINESTRIP_ADJ = 11,D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST_ADJ = 12,D3D11_PRIMITIVE_TOPOLOGY_TRIANGLESTRIP_ADJ = 13,D3D11_PRIMITIVE_TOPOLOGY_1_CONTROL_POINT_PATCHLIST = 33,D3D11_PRIMITIVE_TOPOLOGY_2_CONTROL_POINT_PATCHLIST = 34,//...D3D11_PRIMITIVE_TOPOLOGY_32_CONTROL_POINT_PATCHLIST = 64,
} D3D11_PRIMITIVE_TOPOLOGY;
