前一版博文《H264 over RTP 的打包》已经详细介绍了发送端如何将H264视频帧打包到RTP进行传输，现在我们书接上文，介绍接收端收到RTP包后如何解包组装还原出来H264帧。从前文我们知道发送端发送一帧H264数据时会遍历H264帧逐个将NALU打包成RTP包（当然NALU大于MTU时会进行分片），每一帧数据对应的RTP包的时间戳都是相同的，最后一个RTP包的marked位为TRUE；因此接收到只需要将接收到的RTP包组装成NALU，然后将NALU连接起来就可以还原H264帧了，由于网络传输可能会丢包和乱序，所以接收端还要有RTP接收缓存，用于RTP包排序（根据RTP头的SN进行排序）。

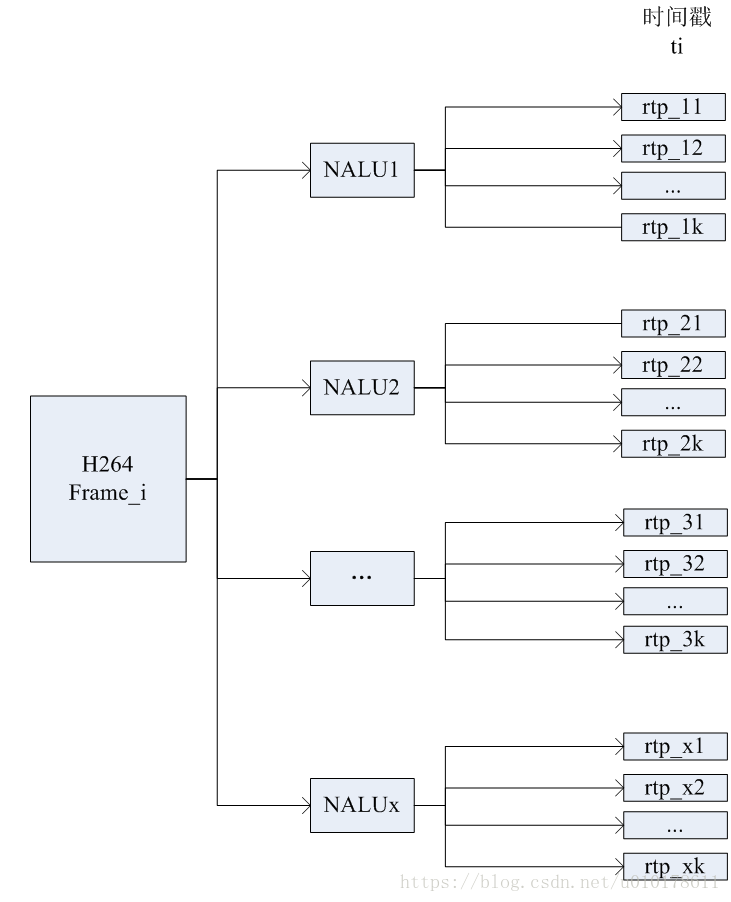

一个H264帧由一些列NALU构成，每个NALU又被拆解(依据传输层的MTU去拆解)为若干个数据段，这些数据段打上一个头后(这个头部有NALU分段的标识，start_bit和end_bit表示起始数据段和结束数据段)，再封装成rtp包去发送。传输同一个H264帧的rtp包都具有相同的时间戳。
rtp_j1为第j个NALU的起始数据段，其分段标识有start_bit=1;
rtp_jk为第j个NALU的结束数据段，其分段标识有end_bit=1;
在起始数据段和结束数据段之间的其它数据段由rtp的SN标识其先后顺序;
接收端可以根据收到rtp包的SN的连续性、以及start_bit和end_bit标志位来组成一个完整的NALU，以及判断一个NALU是否有丢包。
- 接收Buffer设计

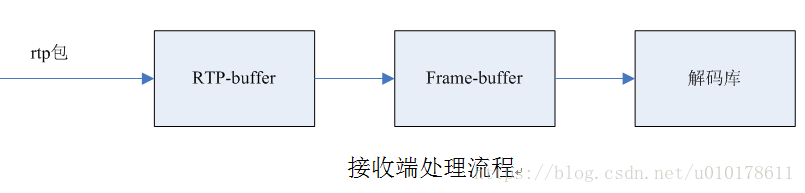

接收端采用双缓存机制，一个RTP缓存，用于RTP包的排序，一个帧缓存，用于存放组装出来的H264帧，解码和播放线程从帧缓存取数据。

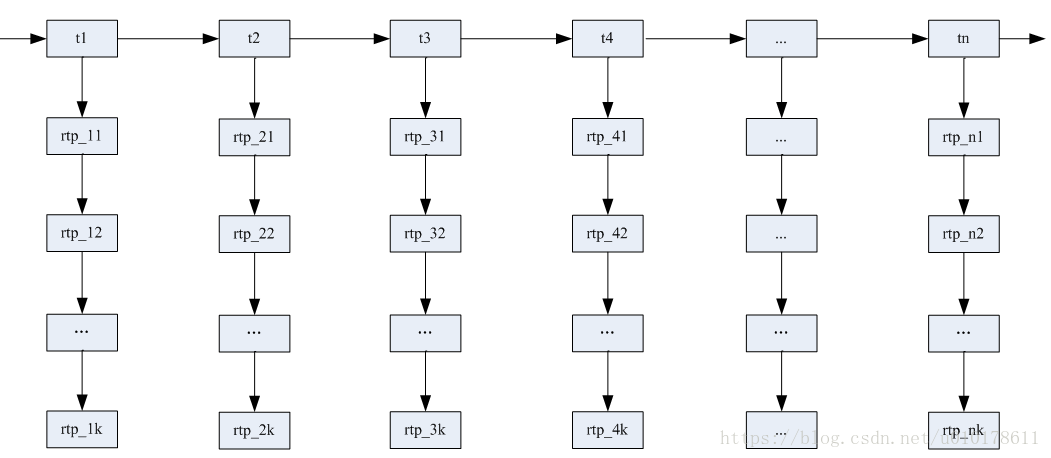

RTP接收缓存的设计如下图所示，
缓存设计为二维的结构，横向是按照RTP包的时间排序，纵向按照rtp的SN排序，由于一个H264帧在发送端发送时其承载的所有rtp包都具有相同的时间戳，不同的H264帧其传输的rtp时间戳不一样，所以上图中某个时间节点下的所有rtp包属于同一个H264帧。
比如时间节点ti ，那么其对应的所有rtp包rtp_i1、rtp_i2、…、rtp_ik都是属于H264帧Frame_i的；其中，i=1、2、…、n, k=1、2、…。
RTP的接收缓存大小为RTP_BUFFER_SIZE帧，如果接收buffer已满时收到新帧的RTP包，则对头节点出队列，强制将这个不完整的节点数据组成H264帧或者丢弃，这可取决于用户的配置。
帧缓存就是一个简单的链表，如下所示，
帧缓存里存放的是一个个完整的H264帧，播放线程会按照媒体协商的帧率(比如25帧/秒)的速率进行播放。
帧缓存的大小为FRAME_BUFFER_SIZE，如果接收到新帧时缓存已经满了，则从队头开始寻找一个P帧丢弃，然后把新帧插入对尾。
另外可以设计一个初始播放因子α，呼叫接通后，等帧缓存达到一定帧数后再开始播放，这样可以起到抗抖动的作用；α的取值为[0-1.0]，当帧缓存的帧数达到α*FRAME_BUFFER_SIZE再开始播放。
