MEMS振镜扫描的Lissajous图形Matlab仿真

本文主要是介绍MEMS振镜扫描的Lissajous图形Matlab仿真，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

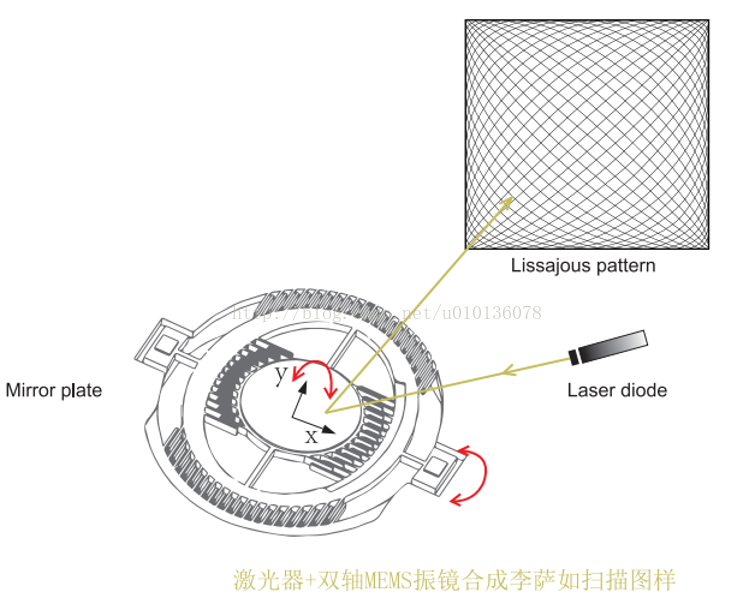

在激光扫描系统中主要有如下几种扫描方式：检流式扫描振镜（包括共振振镜），Nipkow盘扫描，里斯利棱镜，多面转镜和MEMS振镜，最常用的为采用光栅扫描的检流式振镜，其中MEMS振镜体积小巧，单镜即可实现二维扫描，在激光扫描系统中也有较多应用，但是MEMS振镜的扫描轨迹常为Lissajous图像，与相比光栅扫描，较为复杂，在图像采集或者图像输出时，需要将图像按照扫描轨迹进行重建。

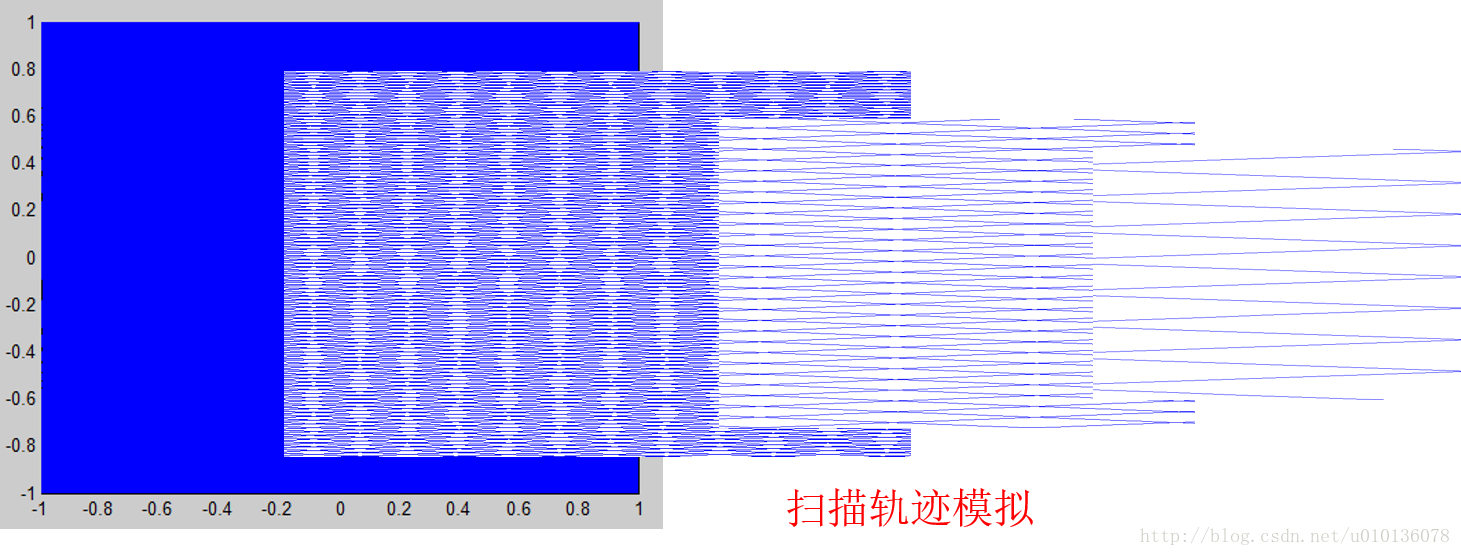

Matlab 仿真图像如下.

clear;close all;clc;
Ax = 1;             %振幅
Ay = 1; wy = 2;
wx = 3;            %频率
deltaTheta = 1/2 * pi;    %相位差（初始相位不考虑）
wf = gcd(wx,wy);    %重复扫描频率（只扫一个周期）x = Ax * cos(wx * t );
t = linspace(0,2*pi/wf,10000);plot(x,y);
y = Ay * cos(wy * t + deltaTheta);

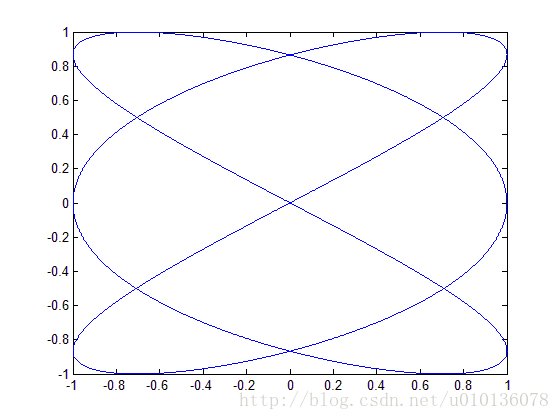

Lissajous图像

1).通过修改扫描频率和相位差可以改变图像轨迹的密集度，均匀度，甚至是是否闭环。
2).轨迹实现闭环的条件是：X向极点数与Y向极点数之比等于频率之比。

3).通过计算X或者Y的极点位置时，另一向的坐标分布的均匀性来判断Lissajous曲线分布是否较均匀。

以下程序是根据MEMS振镜（LM2120）计算的扫描路径规划，（暂未实物校验）

%% function 1
% 计算有效的fps，满足条件：图像帧频是x和y频率的最大公约数
% warining：fps也可能是小数，这里不考虑
wxMin = 25900;              %查表得 x 的最大振动频率
wxMax = 25990;              %查表得 x 的最小振动频率
wyMin = 2060;               %查表得 y 的最大振动频率
wyMax = 2140;               %查表得 y 的最小振动频率
wx    = (wxMin+wxMax)/2;    %暂时设定x频率
wy    = (wyMin+wyMax)/2;    %暂时设定y频率
validFps = zeros(1,100);
validNum = 0;
for nf = 5:100fps    = nf;        %设定 帧频wx    = round(wx/fps)*fps;  %优化设定x频率wy    = round(wy/fps)*fps;  %优化设定y频率wf    = gcd(wx,wy);         %扫描频率if((fps==wf)&&(wx>wxMin)&&(wx<wxMax)&&(wy>wyMin)&&(wy<wyMax))validNum = validNum + 1;validFps(validNum) = fps;end
end%% funciton 2
% step 1：设定采样点数和扫描帧频
nSpots = 1280;      %设定 x 向采样点
nLine  = 1024;      %设定 y 向采样点
fps    = 24;        %设定 帧频
sT     = 1 / fps;   %得 扫描周期% step 2：根据输入电压，查表得到扫描频率工作范围
wxMin = 25900;              %查表得 x 的最大振动频率
wxMax = 25990;              %查表得 x 的最小振动频率
wyMin = 2060;               %查表得 y 的最大振动频率
wyMax = 2140;               %查表得 y 的最小振动频率% step 3:优化图像扫描频率和周期，满足周期的整数倍
wx    = (wxMin+wxMax)/2;    %暂时设定x频率
wy    = (wyMin+wyMax)/2;    %暂时设定y频率
wx    = round(wx/fps)*fps;  %优化设定x频率
wy    = round(wy/fps)*fps;  %优化设定y频率
wf    = gcd(wx,wy);         %验证扫描频率xT = 1 / wx;                %对应 x 的振动周期
yT = 1 / wy;                %对应 y 的振动周期nR = sT/yT;                 %y交叉扫描点数
nL = sT/xT;                 %y总扫描行数t = linspace(0,sT,nSpots*nLine);phi = 1/2 * pi;
x=cos(2*pi*wx*t);
y=sin(2*pi*wy*t + phi);
plot(x,y)
