有关CC2530的GPIO基本知识、普通GPIO操作有关寄存器的介绍、IAR Embedder Workbench IDE软件使用： TI CC2530基础实验（普通GPIO操作——点亮led灯）
CC2530通用I/O中断
通用I/O引脚设置为输入后，可以拥有产生中断。中断可以设置在外部信号的上升或下降沿触发。P0、P1或P2端口都有中断使能位，对应位于IENn寄存器内的端口所有的位都是公共的，如下：
- IEN1.P0IE：P0中断使能
- IEN2.P1IE：P1中断使能
- IEN2.P2IE：P2中断使能
除了这些公共中断使能之外，每个端口的位都有位于SFR寄存器POIEN、P1IEN和P2IEN的单独的中断使能。 即使配置为外设I/O或通用输出的I/O引脚使能时都有中断产生。当中断条件发生在I/O引脚之一上，P0-P2中断标志寄存器POIFG、P1IFG或P2IFG中相应的中断状态标志将设置为1。不管引脚是否设置了它的中断使能位，中断状态标志都被设置。 当中断已经执行，中断状态标志被清除，该标志写入0.这个标志必须在清除CPU端口中断标志(PnIF)之前被清除。
寄存器总结如下：
- P0IEN：P0中断使能
- P1IEN：P2中断使能
- P2IEN：P2中断使能
- PICTL：P0、P1和P2触发沿设置
- P0IFG：P0中断标志
- P1IFG：P1中断标志
- P2IFG：P2中断标志
CC2530中断有关寄存器说明

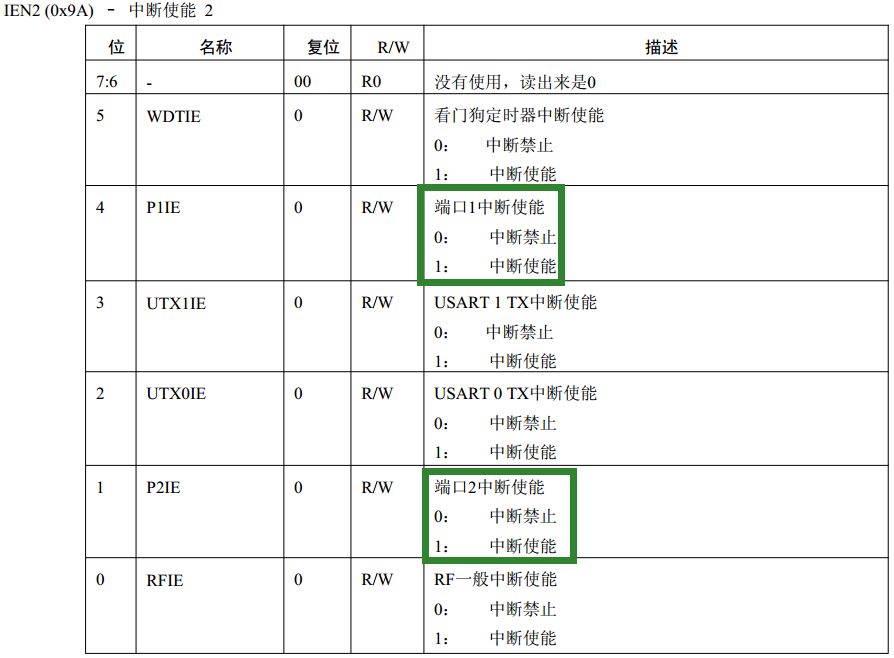

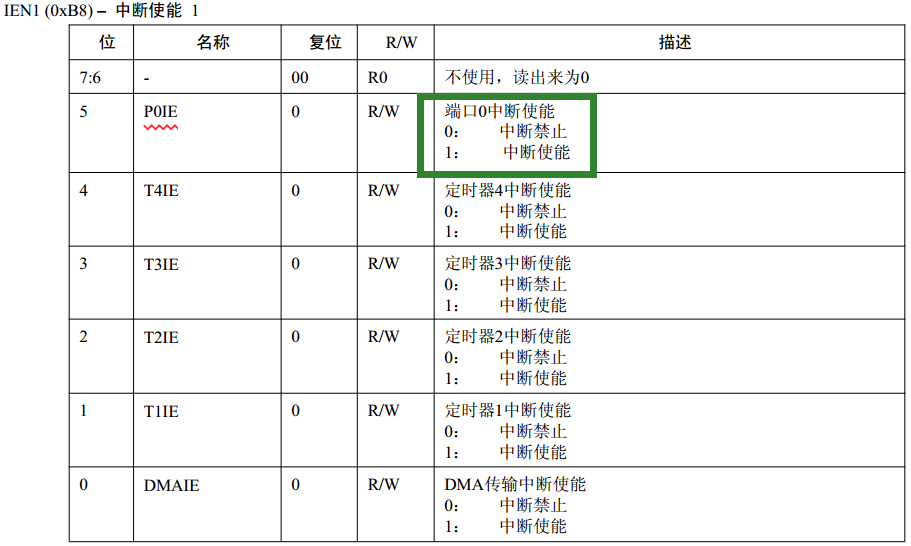

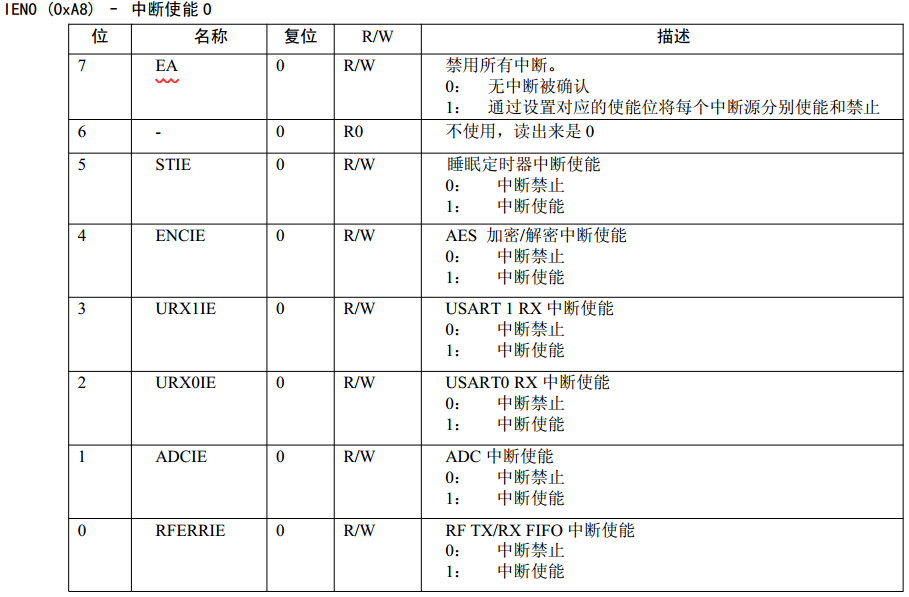

1、中断使能寄存器：PnIFG

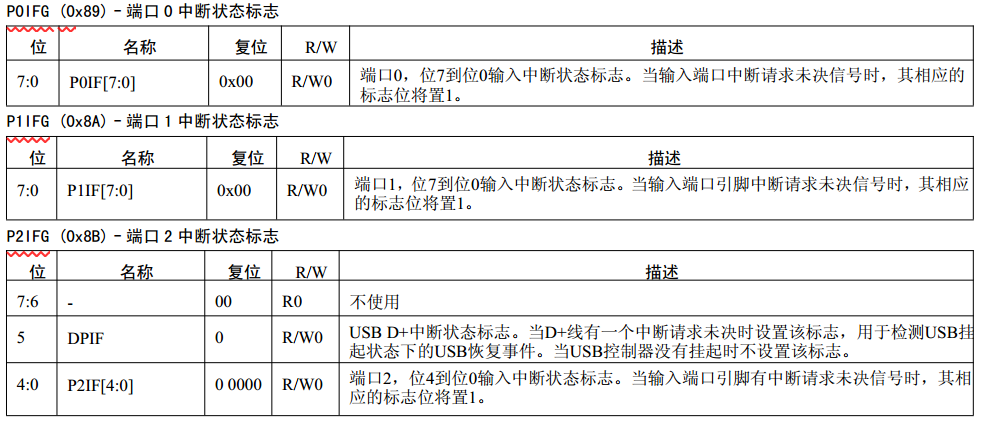

2、端口中断状态标识寄存器：PnIFG

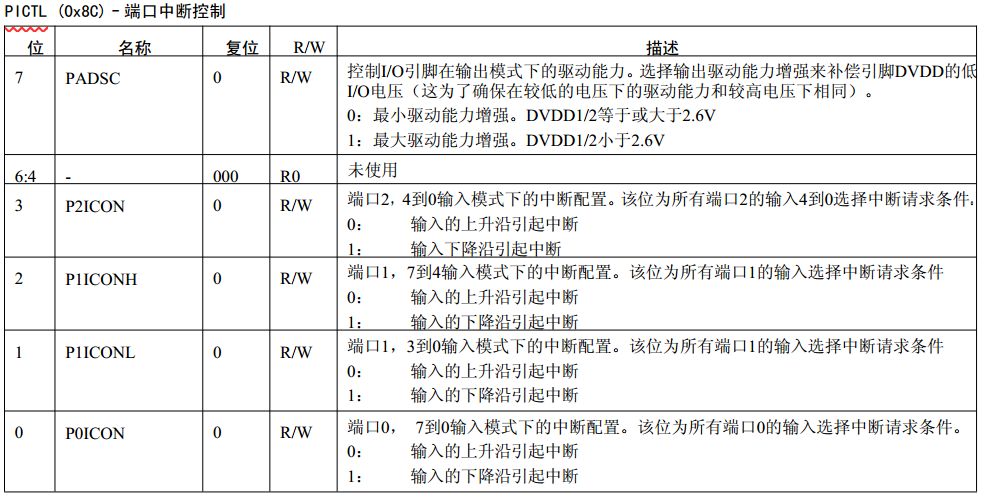

3、端口中断控制

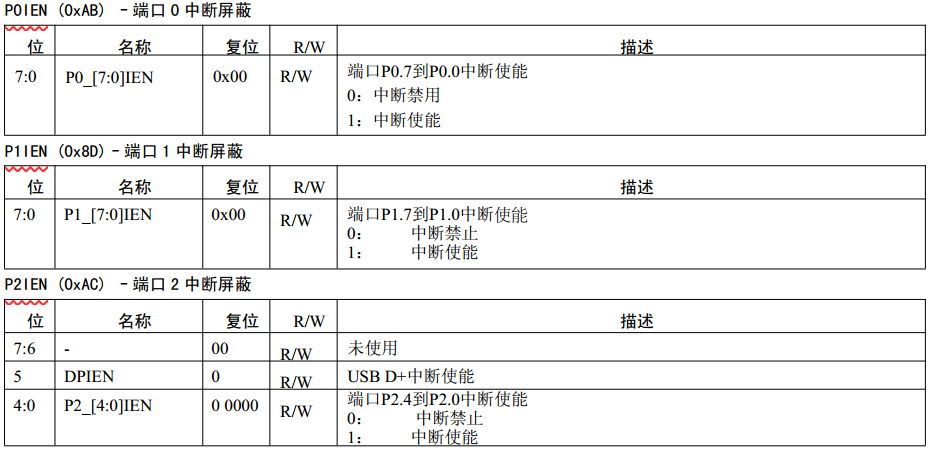

4、端口中断屏蔽寄存器：PnIEN

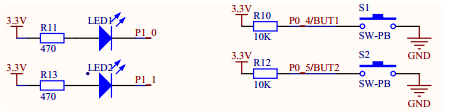

电路原理图：
分析：需要按一下按键亮一下灯，并采用中断方式。
设置：
- 灯LED1对应的P1_0引脚为普通I/O、方向为输出
- 按键S1对应的P0_4引脚为普通I/O、方向为输入
程序：
/************************************** * 基础实验只需要添加以下这个头文件即可 *************************************/
#include <ioCC2530.h>/*********************************** * 程序描述：按一下按键亮一下灯**********************************/ #define LED1 P1_0
#define KEY1 P0_4/*********************************** * 函数描述：初始化LED1**********************************/
void LED1Init(void)
{P1SEL &= ~0x01; //功能：普通I/OP1DIR |= 0x01; //方向：输出LED1 = 1; //使其属于灭状态
}/*********************************** * 函数描述：初始化按键S1**********************************/
void KEY1Init(void)
{/*即使配置为外设I/O或通用输出的I/O引脚使能时都有中断产生，I/O默认为普通I/O、输出方向P0SEL &= ~0x10; //功能：普通I/OP0DIR &= ~0x10; //方向：输入*/P0IEN |= 0x10; //使能P0_4引脚中断EA = 1; //开总中断IEN1 |= 0x20; //允许P0口中断PICTL |= 0x01; //下降沿触发P0IFG &= ~0x10; //初始化中断标志位
}/*********************************** * 函数描述：毫秒级延迟函数**********************************/
void Delayms(unsigned int ms)
{unsigned int i,j;for (i = ms; i > 0; i--){for (j = 587; j > 0; j--);}
}/*********************************** * 函数描述：中断处理函数* 格式：#pragma vector = 中断向量 中断处理程序**********************************/
#pragma vector = P0INT_VECTOR
__interrupt void P0_ISR(void)
{Delayms(6); //去除抖动if (0 == KEY1){LED1 = ~LED1; //改变LED状态P0IFG &= ~0x10; //清中断标志，清除中断状态标志，要在清除CPU端口中断标志(PnIF)之前清除P0IF = 0; //清中断标志}
}void main()
{LED1Init();KEY1Init();for (;;);
} 注意：每创建一个新工程都要配置IAR(做基础实验)， TI CC2530基础实验（普通GPIO操作——点亮led灯） 也有IAR相关配置步骤
CC2530 I/O中断总结：
I/O中断引脚设置：
1、开总中断 EA = 1;
2、I/O端口使能中断，需要设置两种寄存器：IEN1-2(使能整个中断)、PnIEN(使能具体的某个引脚)
3、设置I/O中断触发方式：PICTL寄存器
4、初始化中断标志位
I/O中断引脚处理函数：
完成需要操作的任务后，需要清除中断状态标志位和CPU端口中断标志：PnIFG、PnIF寄存器
