【漫漫科研路\pgfplots】多个子图共用一个图例

本文主要是介绍【漫漫科研路\pgfplots】多个子图共用一个图例，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

十月底，投完会议之后，便对科研写作方面遇到的问题进行了探索。问题主要有：

---

问题：

1. 文献管理问题：在写论文的过程中，经常要引用他人文献，这时需要费时去寻找。另一方面，有时想要查看曾经读到的某篇文章提到的方法， 也需要去耗时去寻找。
2. 画图问题：怎样画出好看的图？

解决方案：

• 针对问题1： 使用JabRef
• 针对问题2：使用Pgfplots

---

后面我将会用一系列文章来记录JabRef和Pgfplots的常用使用方法。本文介绍一下如何让多个子图共用一个图例
- Case1: 所有的子图有相同的曲线

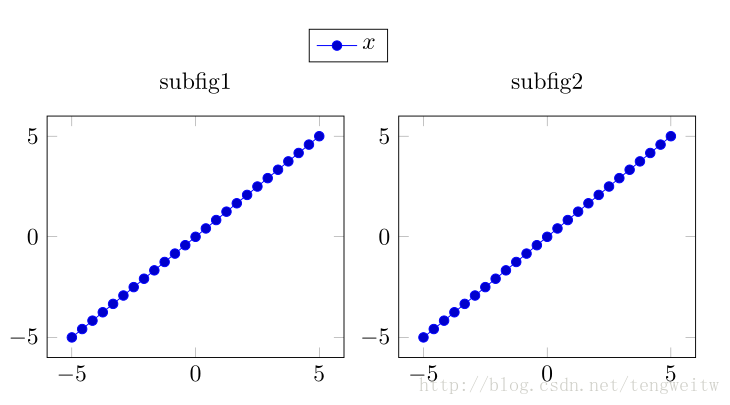

实现代码如下：

\documentclass{article}
\usepackage[dvipdfm]{graphicx}
\def\pgfsysdriver{pgfsys-dvipdfmx.def}
\usepackage{tikz}
\usepackage{pgfplots}
\pgfplotsset{width=6cm,compat=1.15}
\begin{document}
\begin{center}
\ref{named}\\%\pgfplotsplotfromname{named} instead of \ref{named} if the codes doesn't work
\begin{tikzpicture}
\begin{axis}[
legend columns=-1,%the legend are plotted horizontally
legend entries={$x$},
legend to name=named,% stored in named
title={subfig1},
]
\addplot {x};
\end{axis}
\end{tikzpicture}
\begin{tikzpicture}
\begin{axis}[title={subfig2}]
\addplot {x};
\end{axis}
\end{tikzpicture}
\end{center}
\end{document}

• Case2: 子图有不同的曲线


  实现代码如下：

\documentclass{article}
\usepackage[dvipdfm]{graphicx}
\def\pgfsysdriver{pgfsys-dvipdfmx.def}
\usepackage{tikz}
\usepackage{pgfplots}
\pgfplotsset{width=6cm,compat=1.15}
\usetikzlibrary{matrix}
\usepgfplotslibrary{external}
\newcommand*{\refne}[1]{\tikzexternaldisable\pgfplotsplotfromname{#1}\tikzexternalenable}%avoid conflict with the packet hyperref
\begin{document}
\begin{center}
\begin{tikzpicture}
%--define the legend by ourself\matrix[matrix of nodes,draw,inner sep=0.2em,ampersand replacement=\&,font=\scriptsize,anchor=east]{ \refne{x}\& $x$\\\refne{x2}\& $x^2$\\};
\end{tikzpicture}\\\begin{tikzpicture}
\begin{axis}[
legend columns=-1,%the legend are plotted horizontally
legend entries={$x$},
legend to name=named,% stored in named
title={subfig1},
]
\addplot {x};\label{x}
\end{axis}
\end{tikzpicture}
\begin{tikzpicture}
\begin{axis}[title={subfig2}]
\addplot[red] {x^2};\label{x2}
\end{axis}
\end{tikzpicture}
\end{center}
\end{document}

---

参考文献：
[1] pgfplots manual: http://pgfplots.sourceforge.net/pgfplots.pdf

[2]https://tex.stackexchange.com/questions/192729/pgfplots-trying-to-combine-legends

[3]https://tex.stackexchange.com/questions/383547/refnamed-pgfplot-externalization-and-hyperref-gives-warning-namepgfplotsli

---
