   前言

本文主要从理论与实战视角对深度学习中的Batch Normalization的思路进行讲解、归纳和总结，并辅以代码让小伙伴儿们对Batch Normalization的作用有更加直观的了解。

本文主要分为两大部分，由于篇幅过长，分为上下两篇。本文为第二部分实战板块，主要以MNIST数据集作为整个代码测试的数据，通过比较加入Batch Normalization前后网络的性能来让大家对Batch Normalization的作用与效果有更加直观的感知。

   二、实战板块

经过了上面了理论学习，我们对BN有了理论上的认知。“Talk is cheap, show me the code”。接下来我们就通过实际的代码来对比加入BN前后的模型效果。实战部分使用MNIST数据集作为数据基础，并使用TensorFlow中的Batch Normalization结构来进行BN的实现。

数据准备：MNIST手写数据集

代码地址：https://github.com/NELSONZHAO/zhihu/tree/master/batch_normalization_discussion

注：TensorFlow版本为1.6.0

实战板块主要分为两部分：

• 网络构建与辅助函数

• BN测试

1、网络构建与辅助函数

首先我们先定义一下神经网络的类，这个类里面主要包括了以下方法：

• build_network：前向计算

• fully_connected：全连接计算

• train：训练模型

• test：测试模型

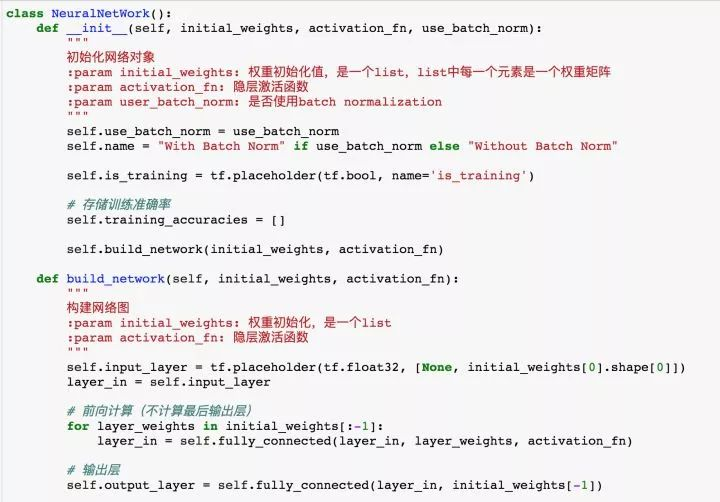

1.1 build_network

我们首先通过构造函数，把权重、激活函数以及是否使用BN这些变量传入，并生成一个training_accuracies来记录训练过程中的模型准确率变化。这里的initial_weights是一个list，list中每一个元素是一个矩阵（二维tuple），存储了每一层的权重矩阵。build_network实现了网络的构建，并调用了fully_connected函数（下面会提）进行计算。要注意的是，由于MNIST是多分类，在这里我们不需要对最后一层进行激活，保留计算的logits就好。

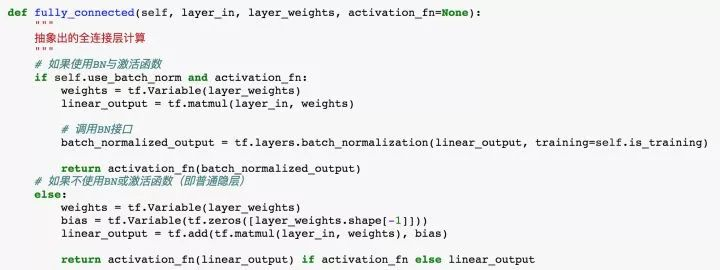

1.2 fully_connected

这里的fully_connected主要用来每一层的线性与非线性计算。通过self.use_batch_norm来控制是否使用BN。

另外，值得注意的是，tf.layers.batch_normalization接口中training参数非常重要，官方文档中描述为：

training: Either a Python boolean, or a TensorFlow boolean scalar tensor (e.g. a placeholder). Whether to return the output in training mode (normalized with statistics of the current batch) or in inference mode (normalized with moving statistics). NOTE: make sure to set this parameter correctly, or else your training/inference will not work properly.

当我们训练时，要设置为True，保证在训练过程中使用的是mini-batch的统计量进行normalization；在Inference阶段，使用False，也就是使用总体样本的无偏估计。

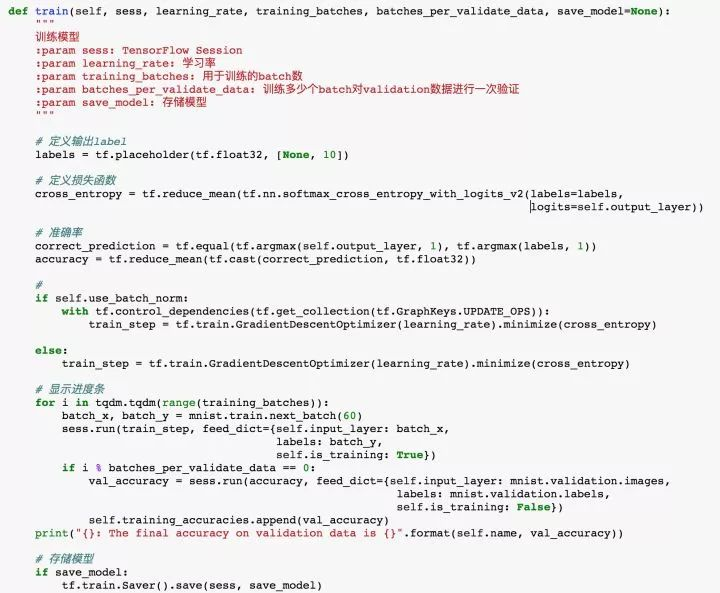

1.3 train

train函数主要用来进行模型的训练。除了要定义label，loss以及optimizer以外，我们还需要注意，官方文档指出在使用BN时的事项：

Note: when training, the moving_mean and moving_variance need to be updated. By default the update ops are placed in tf.GraphKeys.UPDATE_OPS, so they need to be added as a dependency to the train_op.

因此当self.use_batch_norm为True时，要使用tf.control_dependencies保证模型正常训练。

注意：在训练过程中batch_size选了60（mnist.train.next_batch(60)），这里是因为BN的原paper中用的60。( We trained the network for 50000 steps, with 60 examples per mini-batch.)

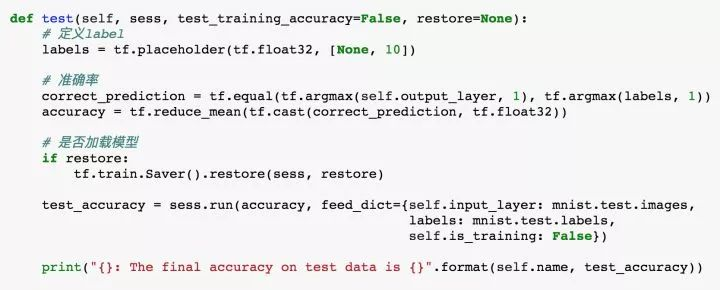

1.4 test

test阶段与train类似，只是要设置self.is_training=False，保证Inference阶段BN的正确。

经过上面的步骤，我们的框架基本就搭好了，接下来我们再写一个辅助函数train_and_test以及plot绘图函数就可以开始对BN进行测试啦。train_and_test以及plot函数见GitHub代码中，这里不再赘述

2、BN测试

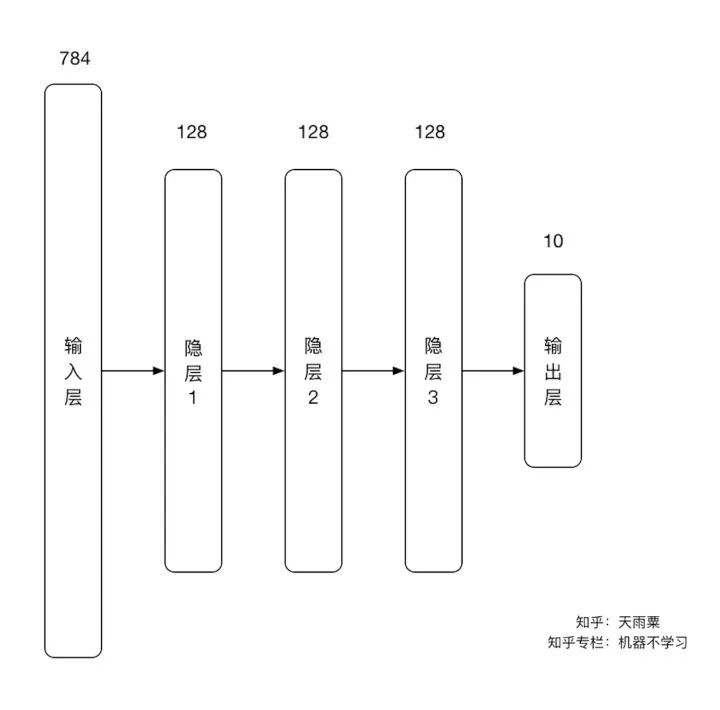

在这里，我们构造一个4层神经网络，输入层结点数784，三个隐层均为128维，输出层10个结点，如下图所示：

实验中，我们主要控制一下三个变量：

• 权重矩阵（较小初始化权重，标准差为0.05；较大初始化权重，标准差为10）

• 学习率（较小学习率：0.01；较大学习率：2）

• 隐层激活函数（relu，sigmoid）

2.1 小权重，小学习率，ReLU

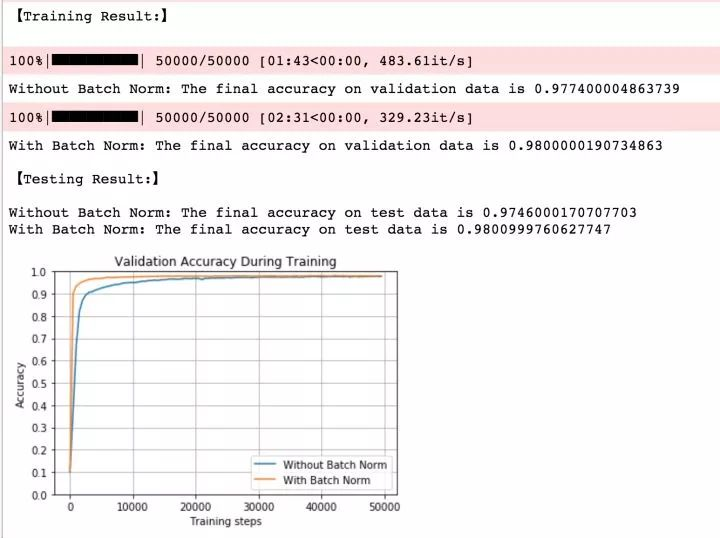

测试结果如下图：

我们可以得到以下结论：

• 在训练与预测阶段，加入BN的模型准确率都稍高一点；

• 加入BN的网络收敛更快（黄线）

• 没有加入BN的网络训练速度更快（483.61it/s>329.23it/s），这是因为BN增加了神经网络中的计算量

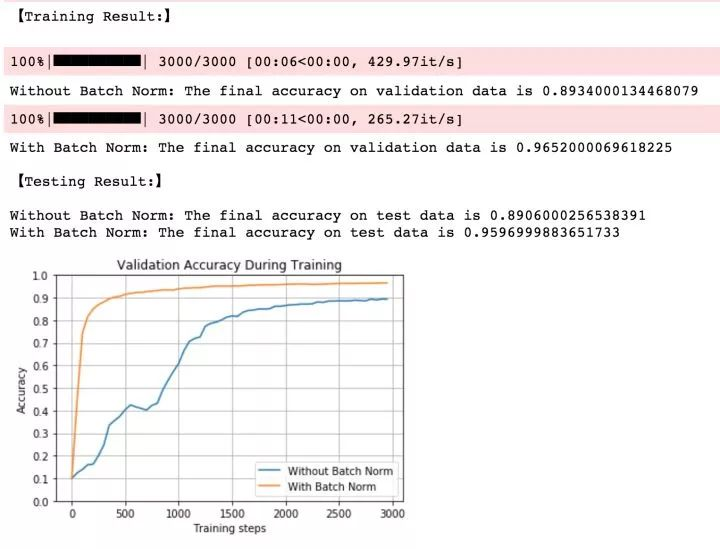

为了更清楚地看到BN收敛速度更快，我们把减少Training batches，设置为3000，得到如下结果：

从上图中我们就可以清晰看到，加入BN的网络在第500个batch的时候已经能够在validation数据集上达到90%的准确率；而没有BN的网络的准确率还在不停波动，并且到第3000个batch的时候才达到90%的准确率。

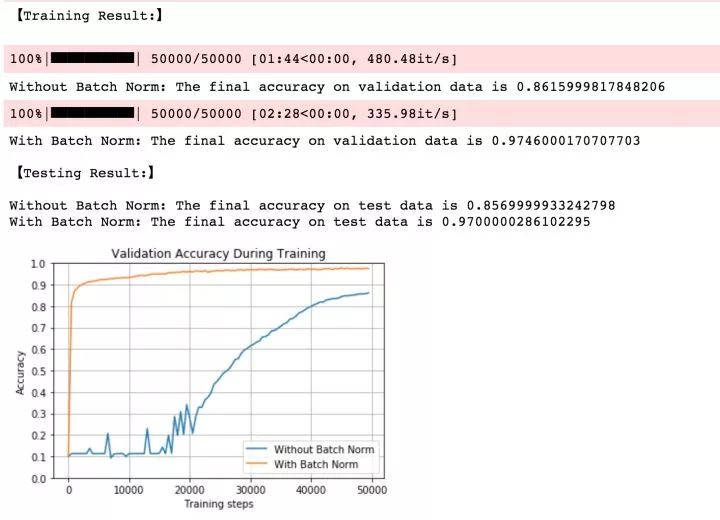

2.2 小权重，小学习率，Sigmoid

学习率与权重均没变，我们把隐层激活函数换为sigmoid。可以发现，BN收敛速度非常之快，而没有BN的网络前期在不断波动，直到第20000个train batch以后才开始进入平稳的训练状态。

2.3 小权重，大学习率，ReLU

在本次实验中，我们使用了较大的学习率，较大的学习率意味着权重的更新跨度很大，而根据我们前面理论部分的介绍，BN不会受到权重scale的影响，因此其能够使模型保持在一个稳定的训练状态；而没有加入BN的网络则在一开始就由于学习率过大导致训练失败。

2.4 小权重，大学习率，Sigmoid

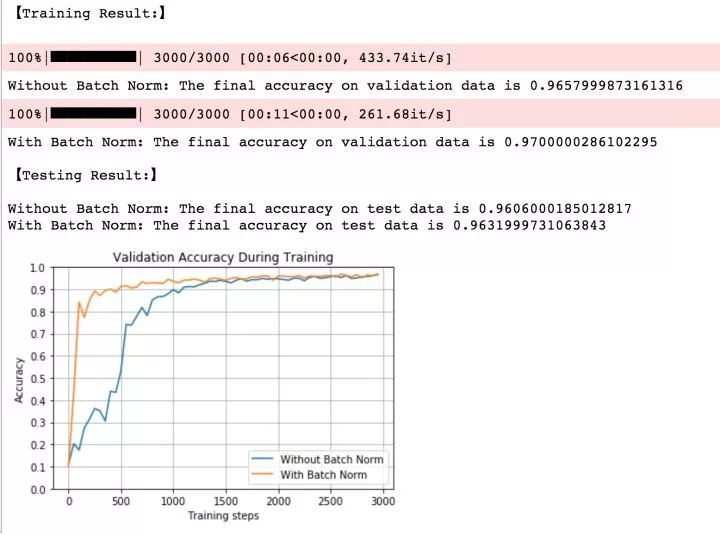

在保持较大学习率（learning rate=2）的情况下，当我们将激活函数换为sigmoid以后，两个模型都能够达到一个很好的效果，并且在test数据集上的准确率非常接近；但加入BN的网络要收敛地更快，同样的，我们来观察3000次batch的训练准确率。

当我们把training batch限制到3000以后，可以发现加入BN后，尽管我们使用较大的学习率，其仍然能够在大约500个batch以后在validation上达到90%的准确率；但不加入BN的准确率前期在一直大幅度波动，到大约1000个batch以后才达到90%的准确率。

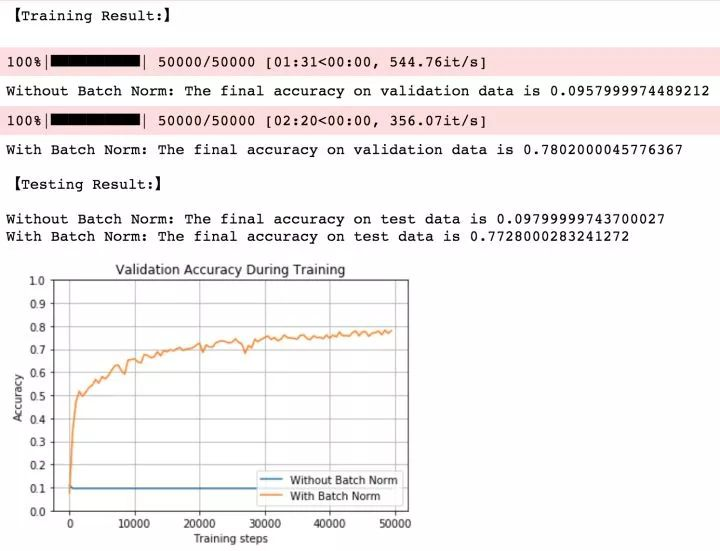

2.5 大权重，小学习率，ReLU

当我们使用较大权重时，不加入BN的网络在一开始就失效；而加入BN的网络能够克服如此bad的权重初始化，并达到接近80%的准确率。

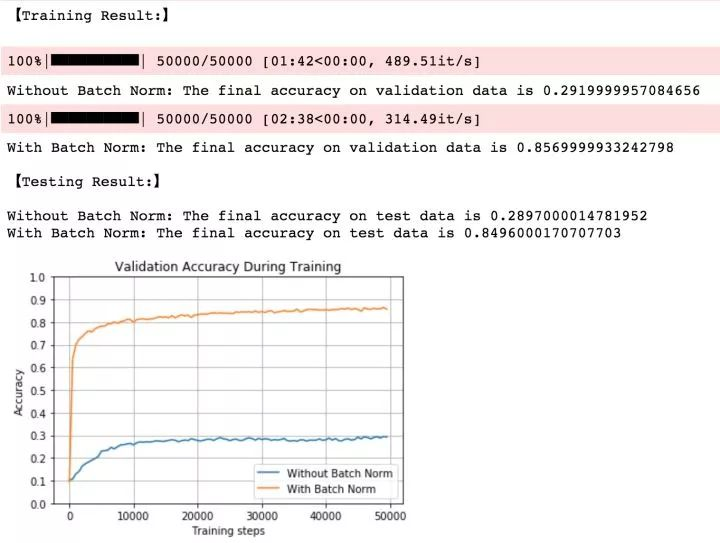

2.6 大权重，小学习率，Sigmoid

同样使用较大的权重初始化，当我们激活函数为sigmoid时，不加入BN的网络在一开始的准确率有所上升，但随着训练的进行网络逐渐失效，最终准确率仅有30%；而加入BN的网络依旧出色地克服如此bad的权重初始化，并达到接近85%的准确率

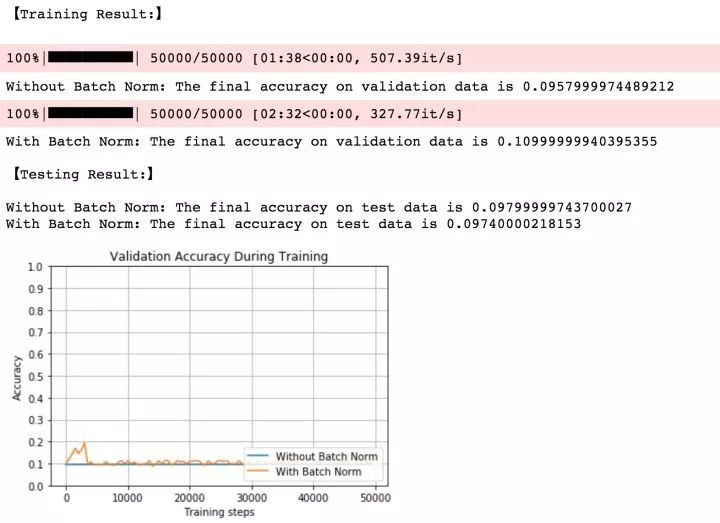

2.7 大权重，大学习率，ReLU

当权重与学习率都很大时，BN网络开始还会训练一段时间，但随后就直接停止训练；而没有BN的神经网络开始就失效。

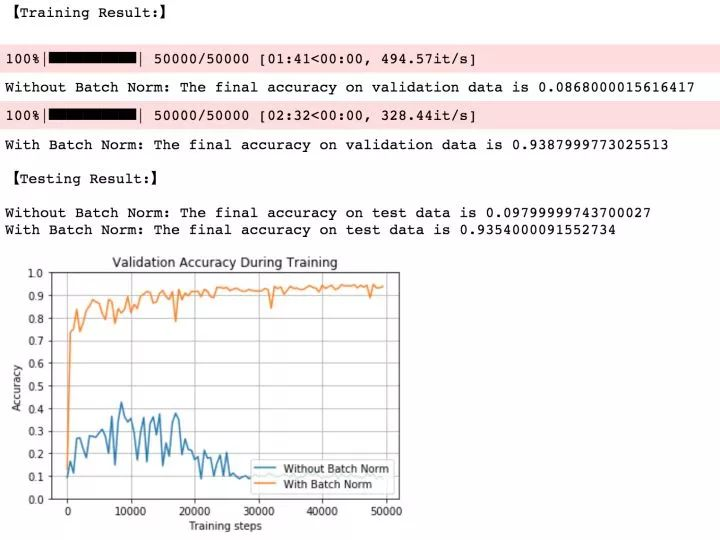

2.8 大权重，大学习率，Sigmoid

可以看到，加入BN对较大的权重与较大学习率都具有非常好的鲁棒性，最终模型能够达到93%的准确率；而未加入BN的网络则经过一段时间震荡后开始失效。

8个模型的准确率统计如下：

   总结

至此，关于Batch Normalization的理论与实战部分就介绍道这里。总的来说，BN通过将每一层网络的输入进行normalization，保证输入分布的均值与方差固定在一定范围内，减少了网络中的Internal Covariate Shift问题，并在一定程度上缓解了梯度消失，加速了模型收敛；并且BN使得网络对参数、激活函数更加具有鲁棒性，降低了神经网络模型训练和调参的复杂度；最后BN训练过程中由于使用mini-batch的mean/variance作为总体样本统计量估计，引入了随机噪声，在一定程度上对模型起到了正则化的效果。
