NCP361SNT1G能够在检测到错误 VBUS 运行情况时将系统从其输出引脚断开。该系统受高达 +20 V 的正向过电压保护。由于集成的 PMOS FET，无需外部器件，降低了系统成本和应用主板中的 PCB 面积。如果输入电压超过过电压阈值 (OVLO)，NCP361 则能够瞬变将输出与输入断开。由于过电流保护，当充电电流超过电流限值时，集成的 PMOS 将关断。提供了负向标志 (FLAG) 输出，发生故障时会向系统发出警告。另外，该器件还具有 ESD 保护输入 (15 kV Air)，使用 1.0 µF 或更大电容器进行旁路联接。

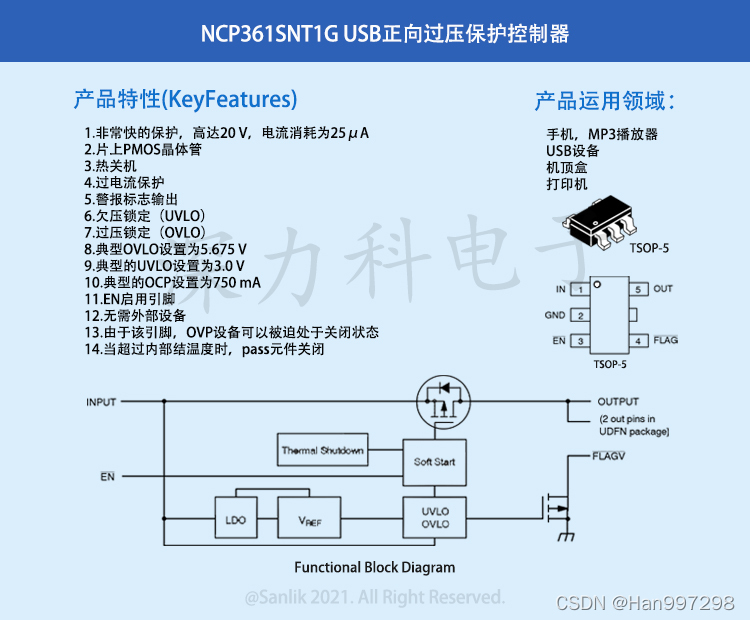

特性：
1.非常快的保护，高达20 V，电流消耗为25μA
2.片上PMOS晶体管
3.热关机
4.过电流保护
5.警报标志输出
6.欠压锁定（UVLO）
7.过压锁定（OVLO）
8.典型OVLO设置为5.675 V
9.典型的UVLO设置为3.0 V
10.典型的OCP设置为750 mA
11.EN启用引脚
12.无需外部设备
13.由于该引脚，OVP设备可以被迫处于关闭状态
14.当超过内部结温度时，pass元件关闭
应用领域:
手机，MP3播放器
USB设备
机顶盒
打印机
