【OpenCV入门教程之十五】水漫金山 OpenCV漫水填充算法 Floodfill

本文主要是介绍【OpenCV入门教程之十五】水漫金山 OpenCV漫水填充算法 Floodfill,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

分享一下我老师大神的人工智能教程!零基础,通俗易懂!http://blog.csdn.net/jiangjunshow

也欢迎大家转载本篇文章。分享知识,造福人民,实现我们中华民族伟大复兴!





 本系列文章由@浅墨_毛星云 出品,转载请注明出处。

 文章链接: http://blog.csdn.net/poem_qianmo/article/details/28261997

 作者:毛星云(浅墨)    微博:http://weibo.com/u/1723155442

 知乎:http://www.zhihu.com/people/mao-xing-yun

 邮箱: happylifemxy@163.com

 写作当前博文时配套使用的OpenCV版本:  2.4.9


本篇文章中,我们一起探讨了OpenCV填充算法中漫水填充算法相关的知识点,以及了解了OpenCV中实现漫水填充算法的两个版本的floodFill函数的使用方法。此篇博文一共有两个个配套的示例程序,其详细注释过的代码都在文中贴出,且文章最后提供了综合示例程序的下载。

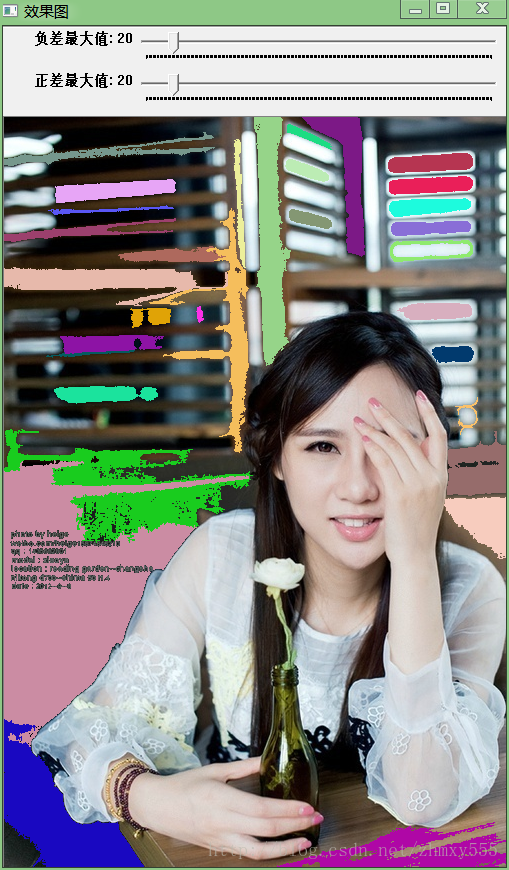

先尝鲜一下最终示例程序的运行截图吧,这个示例程序实现了类似于PhotoShop中魔棒的图像处理效果,我们可以用鼠标对窗口中的图片一顿狂点,得到一片一片的彩色区域:



                                           效果图                                                                                              原始图





一、引言 · 漫水填充的定义



漫水填充法是一种用特定的颜色填充联通区域,通过设置可连通像素的上下限以及连通方式来达到不同的填充效果的方法。漫水填充经常被用来标记或分离图像的一部分以便对其进行进一步处理或分析,也可以用来从输入图像获取掩码区域,掩码会加速处理过程,或只处理掩码指定的像素点,操作的结果总是某个连续的区域。

另外,floodfill官方译作“漫水填充”,但是浅墨总是喜欢说成“水漫填充”,因为受从小到大深入骨髓的“水漫金山”这个成语的影响,囧。






二、漫水填充法的基本思想



所谓漫水填充,简单来说,就是自动选中了和种子点相连的区域,接着将该区域替换成指定的颜色,这是个非常有用的功能,经常用来标记或者分离图像的一部分进行处理或分析.漫水填充也可以用来从输入图像获取掩码区域,掩码会加速处理过程,或者只处理掩码指定的像素点.

以此填充算法为基础,类似photoshop的魔术棒选择工具就很容易实现了。漫水填充(FloodFill)是查找和种子点联通的颜色相同的点,魔术棒选择工具则是查找和种子点联通的颜色相近的点,将和初始种子像素颜色相近的点压进栈作为新种子

在OpenCV中,漫水填充是填充算法中最通用的方法。且在OpenCV 2.X中,使用C++重写过的FloodFill函数有两个版本。一个不带掩膜mask的版本,和一个带mask的版本。这个掩膜mask,就是用于进一步控制哪些区域将被填充颜色(比如说当对同一图像进行多次填充时)。这两个版本的FloodFill,都必须在图像中选择一个种子点,然后把临近区域所有相似点填充上同样的颜色,不同的是,不一定将所有的邻近像素点都染上同一颜色,漫水填充操作的结果总是某个连续的区域。当邻近像素点位于给定的范围(从loDiff到upDiff)内或在原始seedPoint像素值范围内时,FloodFill函数就会为这个点涂上颜色。






三、floodFill函数详解



在OpenCV中,漫水填充算法由floodFill函数实现,其作用是用我们指定的颜色从种子点开始填充一个连接域。连通性由像素值的接近程度来衡量。OpenCV2.X有两个C++重写版本的floodFill。


第一个版本的floodFill:

 int floodFill(InputOutputArray image, Point seedPoint, Scalar newVal, Rect* rect=0, Scalar loDiff=Scalar(), Scalar upDiff=Scalar(), int flags=4 )


第二个版本的floodFill:

int floodFill(InputOutputArray image, InputOutputArray mask, Point seedPoint,Scalar newVal, Rect* rect=0, Scalar loDiff=Scalar(), Scalar upDiff=Scalar(), int flags=4 )



下面是一起介绍的参数详解。除了第二个参数外,其他的参数都是共用的。

  • 第一个参数,InputOutputArray类型的image, 输入/输出1通道或3通道,8位或浮点图像,具体参数由之后的参数具体指明。
  • 第二个参数, InputOutputArray类型的mask,这是第二个版本的floodFill独享的参数,表示操作掩模,。它应该为单通道、8位、长和宽上都比输入图像 image 大两个像素点的图像。第二个版本的floodFill需要使用以及更新掩膜,所以这个mask参数我们一定要将其准备好并填在此处。需要注意的是,漫水填充不会填充掩膜mask的非零像素区域。例如,一个边缘检测算子的输出可以用来作为掩膜,以防止填充到边缘。同样的,也可以在多次的函数调用中使用同一个掩膜,以保证填充的区域不会重叠。另外需要注意的是,掩膜mask会比需填充的图像大,所以 mask 中与输入图像(x,y)像素点相对应的点的坐标为(x+1,y+1)。
  • 第三个参数,Point类型的seedPoint,漫水填充算法的起始点。
  • 第四个参数,Scalar类型的newVal,像素点被染色的值,即在重绘区域像素的新值。
  • 第五个参数,Rect*类型的rect,有默认值0,一个可选的参数,用于设置floodFill函数将要重绘区域的最小边界矩形区域。
  • 第六个参数,Scalar类型的loDiff,有默认值Scalar( ),表示当前观察像素值与其部件邻域像素值或者待加入该部件的种子像素之间的亮度或颜色之负差(lower brightness/color difference)的最大值。
  • 第七个参数,Scalar类型的upDiff,有默认值Scalar( ),表示当前观察像素值与其部件邻域像素值或者待加入该部件的种子像素之间的亮度或颜色之正差(lower brightness/color difference)的最大值。
  • 第八个参数,int类型的flags,操作标志符,此参数包含三个部分,比较复杂,我们一起详细看看。

    • 低八位(第0~7位)用于控制算法的连通性,可取4 (4为缺省值) 或者 8。如果设为4,表示填充算法只考虑当前像素水平方向和垂直方向的相邻点;如果设为 8,除上述相邻点外,还会包含对角线方向的相邻点。
    • 高八位部分(16~23位)可以为0 或者如下两种选项标识符的组合:



      • FLOODFILL_FIXED_RANGE - 如果设置为这个标识符的话,就会考虑当前像素与种子像素之间的差,否则就考虑当前像素与其相邻像素的差。也就是说,这个范围是浮动的。
      • FLOODFILL_MASK_ONLY - 如果设置为这个标识符的话,函数不会去填充改变原始图像 (也就是忽略第三个参数newVal), 而是去填充掩模图像(mask)。这个标识符只对第二个版本的floodFill有用,因第一个版本里面压根就没有mask参数。


    • 中间八位部分,上面关于高八位FLOODFILL_MASK_ONLY标识符中已经说的很明显,需要输入符合要求的掩码。Floodfill的flags参数的中间八位的值就是用于指定填充掩码图像的值的。但如果flags中间八位的值为0,则掩码会用1来填充。

而所有flags可以用or操作符连接起来,即“|”。例如,如果想用8邻域填充,并填充固定像素值范围,填充掩码而不是填充源图像,以及设填充值为38,那么输入的参数是这样:

flags=8 | FLOODFILL_MASK_ONLY | FLOODFILL_FIXED_RANGE | (38<<8



接着,来看一个关于Floodfill的简单的调用范例:



//-----------------------------------【头文件包含部分】---------------------------------------  //      描述:包含程序所依赖的头文件  //----------------------------------------------------------------------------------------------   #include <opencv2/opencv.hpp>  #include <opencv2/imgproc/imgproc.hpp>  //-----------------------------------【命名空间声明部分】---------------------------------------  //      描述:包含程序所使用的命名空间  //-----------------------------------------------------------------------------------------------   using namespace cv;  //-----------------------------------【main(

这篇关于【OpenCV入门教程之十五】水漫金山 OpenCV漫水填充算法 Floodfill的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
