一、lVS基本介绍

LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器。也是国人章文嵩博士发起的一个开源项目，现在LVS已经是Linux内核标准的一部分。

该项目在Linux内核中实现了基于IP的数据请求负载均衡调度方案，其体系结构如图1所示，终端互联网用户从外部访问公司的外部负载均衡服务器，终端用户的Web请求会发送给LVS调度器，调度器根据自己预设的算法决定将该请求发送给后端的某台Web服务器，比如，轮询算法可以将外部的请求平均分发给后端的所有服务器，终端用户访问LVS调度器虽然会被转发到后端真实的服务器，但如果真实服务器连接的是相同的存储，提供的服务也是相同的服务，最终用户不管是访问哪台真实服务器，得到的服务内容都是一样的，整个集群对用户而言都是透明的。最后根据LVS工作模式的不同，真实服务器会选择不同的方式将用户需要的数据发送到终端用户，LVS工作模式分为NAT模式、TUN模式、以及DR模式。

利用LVS技术可以实现高性能，高可压缩的网络服务，例如www服务，FTP服务，MAIL服务等。

二、LVS的体系架构

使用LVS架设的服务器集群系统有三个部分组成：最前端的负载均衡层（Loader Balancer），中间的服务器群组层，用Server Array 表示，最底层的数据共享存储层，用Shared Storage表示。在用户看来所有的应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务。

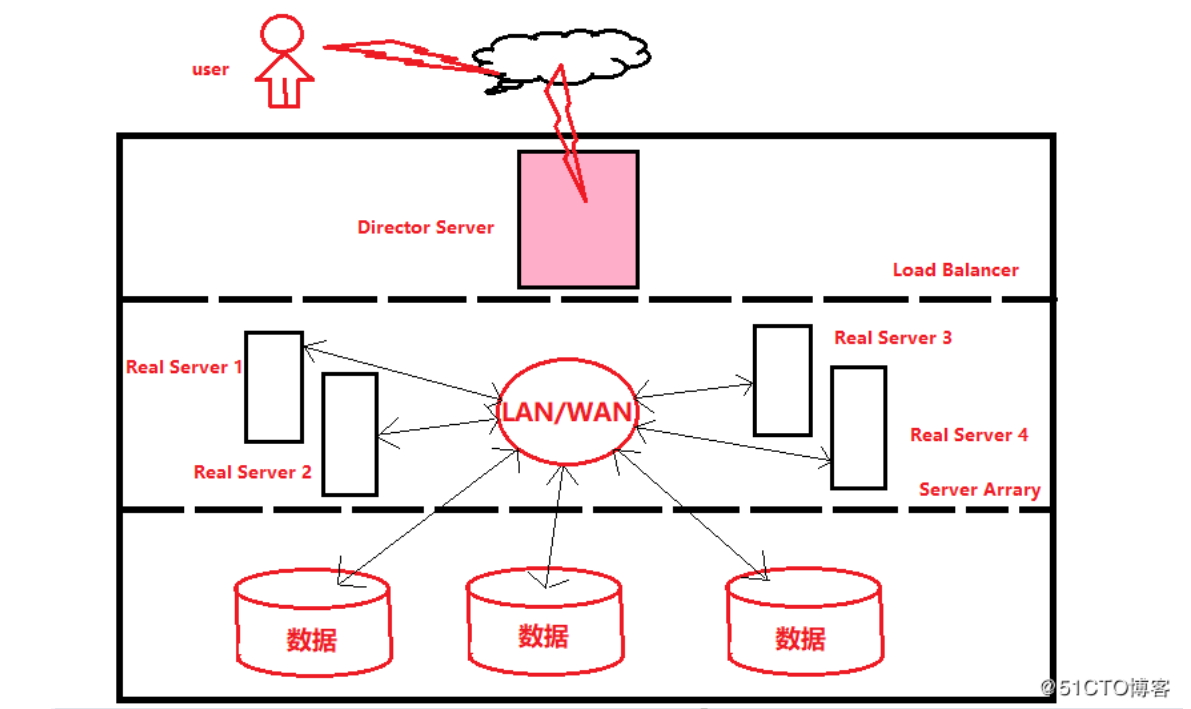

1、LVS的体系架构如图

在这里插入图片描述

2、LVS集群分为三层结构：

Load Balancer层：位于整个集群系统的最前端，有一台或者多台负载调度器（Director Server）组成，LVS模块就安装在Director Server 上，而Director 的主要作用类似于一个路由器，它含有完成LVS功能所设定的路由表，通过这些路由表把用户的请求分发给Server Array层的应用服务器上。同时，在Director Server上还要安装对Real Server服务的监控模块Ldirectord，此模块用于监测各个Real Server服务的健康状况。在Real Server不可用时把它从LVS路由表中剔除，恢复时加入。

Server Array层：服务器池(server pool)是一组真正执行clinet请求的服务器，一般是web服务器；除了web，还有FTP、MAIL、DNS等，每个Real Server之间通过高速的LAN或分布在各地的wan相连接。在实际的应用中，Director Server也可以同时兼任Real Server的角色。

Shared Storage层：共享存储(shared stord)它为server pool提供了一个共享的存储区，很容易让服务器池拥有相同的内容，提供相同的服务。

从整个LVS结构可以看出，Director Server是整个LVS的核心，对于Real Server，可以是所有的系统平台，Linux、windows、Solaris、AIX、BSD系列都能很好的支持。

3、LVS相关术语
DS：Director Server。指的是前端负载均衡器节点
RS：Real Server。后端真实的工作服务器
VIP：向外部直接面向用户请求，作为用户请求的目标的IP地址
DIP：Director Server IP，主要用于和内部主机通讯的IP地址
RIP：Real Server IP，后端服务器的IP地址

CIP：Client IP，访问客户端的IP地址

三、LVS集群

1、十种调度算法

（1）静态

rr 轮循调度（Round-Robin Scheduling）

均等地对待每一台服务器，不管服务器上的实际连接数和系统负载
wrr 加权轮循调度（Weighted Round-Robin Scheduling）

调度器可以自动问询真实服务器的负载情况，并动态调整权值
sh 源地址散列调度（Source Hashing Scheduling）

与目标地址散列调度算法类似，但它是根据源地址散列算法进行静态分配固定的服务器资源。
dh 目的地址散列调度（Destination Hashing Scheduling）

该算法是根据目标 IP 地址通过散列函数将目标 IP 与服务器建立映射关系，出现服务器不可用或负载过高的情况下，发往该目标 IP 的请求会固定发给该服务器。

（2）动态

lc 最小连接调度（Least-Connection Scheduling）

动态地将网络请求调度到已建立的连接数最少的服务器上
如果集群真实的服务器具有相近的系统性能，采用该算法可以较好的实现负载均衡
wlc 加权最小连接调度（Weighted Least-Connection Scheduling）

调度器可以自动问询真实服务器的负载情况，并动态调整权值
带权重的谁不干活就给谁分配，机器配置好的权重高
sed 最短预期延时调度（Shortest Expected Delay Scheduling）

不考虑非活动链接，谁的权重大，优先选择权重大的服务器来接收请求，但权重大的机器会比较忙
nq 不排队调度（Never Queue Scheduling）

无需队列，如果有realserver的连接数为0就直接分配过去
lblc 基于局部性的最少连接调度（Locality-Based Least Connections Scheduling）

这个算法是请求数据包的目标 IP 地址的一种调度算法，该算法先根据请求的目标 IP 地址寻找最近的该目标 IP 地址所有使用的服务器，如果这台服务器依然可用，并且有能力处理该请求，调度器会尽量选择相同的服务器，否则会继续选择其它可行的服务器
lblcr 带复制的基于局部性的最少连接调度（Locality-Based Least Connections with Replication Scheduling）

记录的不是要给目标 IP 与一台服务器之间的连接记录，它会维护一个目标 IP 到一组服务器之间的映射关系，防止单点服务器负载过高。

2、三种IP负载均衡技术

（1）IPVS/NAT

IPVS/NAT模式的基本原理

用户请求LVS到达director，director将请求的报文的目的IP改为RIP，同时将报文的目标端口也改为realserver的相应端口，最后将报文发送到realserver上，realserver将数据返回给director，director再把数据发送给用户

IPVS/NAT模式优缺点

优点：

容易配置，容易理解，容易管理的工作模式
节省外网IP资源，LVS-NAT工作方式将系统架构封装在局域网中，只需要LVS有一个外网地址或外网地址映射就可实现访问
系统架构相对封闭，内网环境下防火墙的设置要求不会太高，容易进行物理服务器的运维
LVS/NAT工作模式下的RS服务器可以是任何操作系统，只要支持TCP/IP协议即可

缺点：

LVS-NAT中，负载均衡调度器作为转发点，当RS服务器数量变多时，调度器将会负载，转发点也是瓶颈点

（2）IPVS/DR

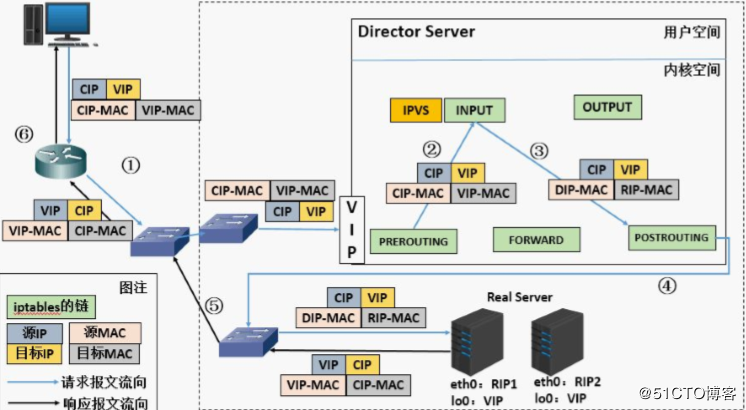

网络结构图

IPVS/DR模式的基本原理

LVS节点接收到请求报文后，会改写报文的数据链路层格式。将VIP MAC写成RIP的Mac，但是网络层和传输层报文不会改写，然后重新回发给交换机。这里就涉及一个问题，现在RIP和 IP的对应关系的错误的，这个数据报文到了交换机后，由于这种错位的关系，是不能进行三层交换的，只能进行二层交换（一旦进行IP交换，数据报文的验证就会出错，被丢弃）。所以LVS-DR方式要求Real Server和LVS节点必须在同一个局域网内，或者这样说更确切：LVS节点需要找到一个二层链路，将改写了Mac地址的报文发送给Real Server，而不能进行三层交换的校验。

简单来说就是CIP发送一个PV请求给VIP，VIP收到这个请求后会跟LVS设置的LB算法选择一个LB比较合理的realserver，然后将此请求的package的MAC地址修改为realserver的MAC地址；VIP会把这个包广播到当前这个LAN里面，所以，要提前保证VIP和所有的realserver在同一个网段

IPVS/DR 模式的优缺点

优点

解决了LVS-NAT工作模式中的转发瓶颈问题，能够支撑规模更大的负载均衡场
比较耗费网外IP资源，机房的外网IP资源都是有限的，如果在正式生产环境中确实存在这个问题，可以采用LVS-NAT和LVS-DR混合使用的方式来缓解

缺点

配置工作较LVS-NAT方式稍微麻烦一点，您至少需要了解LVS-DR模式的基本工作方式才能更好的指导自己进行LVS-DR模式的配置和运行过程中问题的解决
由于LVS-DR模式的报文改写规则，导致LVS节点和Real Server节点必须在一个网段，因为二层交换是没法跨子网的。但是这个问题针对大多数系统架构方案来说，实际上并没有本质限制

（3）IPVS/TUN

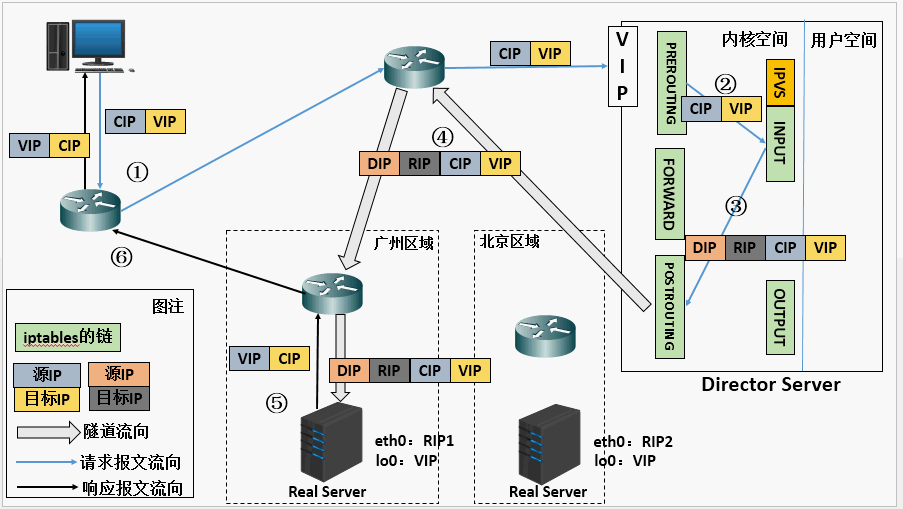

LVS TUN原理详解图

LVS TUN原理：用户请求LVS到达director，director通过IP-TUN加密技术将请求报文的包封装到一个新的IP包里面，目的IP为VIP(不变)，然后director将报文发送到realserver，realserver基于IP-TUN解密，然后解析出来包的目的为VIP，检测网卡是否绑定了VIP，绑定了就处理这个包，如果在同一个网段，将请求直接返回给用户，否则通过网关返回给用户；如果没有绑定VIP就直接丢掉这个包。

负载均衡器只负责将请求包分发给物理服务器，而物理服务器将应答包直接发给用户。所以，负载均衡器能处理很巨大的请求量，这种方式，一台负载均衡能为超过100台的物理服务器服务，负载均衡器不再是系统的瓶颈。使用VS-TUN方式，如果你的负载均衡器拥有100M的全双工网卡的话，就能使得整个Virtual Server能达到1G的吞吐量。

缺点
